NE-PL プラグインユニット付サーキットブレーカ（経済形）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,470円～40,730円特別価格
- 税込単価
- 17,017円～44,803円特別価格
高容量のプラグインユニット付きサーキットブレーカ。【特長】・Power・Bタイ...
詳細情報を確認する未確定：候補が21型番あります。
商品情報
NE-PL プラグインユニット付サーキットブレーカ（経済形）の仕様
NE223PLの外観
表面形ブレーカとi plus（プラグインユニット）でプラグインユニット付きブレーカを構成
| 品名記号 | W（ヨコ）mm （P数）※1 | 標準付属品 | ||
|---|---|---|---|---|
| 形式番号 | 極数 | 定格電流 | ||
| NE222PL ※2 | 2P | 125A 150A 175A 200A 225A | 105（7） | 端子カバー、取付ねじ、封印プレート、圧着端子、端子カバー止ねじ |
| NE223PL | 3P | 125A 150A 175A 200A 225A | ||
- ※11P=15mm
- ※2NE222PLをご用命の際は、プラグイン端子の位置（L1-N、L2-N、L1-L2）をご指定ください。
寸法図
（単位：mm）
NE222PLの寸法図
NE223PLの寸法図
- ※ パネル穴明寸法はブレーカの窓枠に対して片側1.5mmの隙間をもたせてあります。
- ※ 一部の情報のみ掲載しております。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,470円13,923円 ( 15,315円 ) | 5日目 |
15,490円13,941円 ( 15,335円 ) | 5日目 |
23,250円20,925円 ( 23,018円 ) | 5日目 |
23,250円20,925円 ( 23,018円 ) | 5日目 |
23,250円20,925円 ( 23,018円 ) | 5日目 |
23,400円21,060円 ( 23,166円 ) | 5日目 |
23,400円21,060円 ( 23,166円 ) | 5日目 |
23,400円21,060円 ( 23,166円 ) | 5日目 |
25,970円23,892円 ( 26,281円 ) | 5日目 |
27,970円25,732円 ( 28,305円 ) | 5日目 |
25,970円23,892円 ( 26,281円 ) | 5日目 |
33,970円30,573円 ( 33,630円 ) | 5日目 |
33,970円30,573円 ( 33,630円 ) | 5日目 |
33,970円30,573円 ( 33,630円 ) | 5日目 |
33,970円30,573円 ( 33,630円 ) | 5日目 |
33,970円30,573円 ( 33,630円 ) | 5日目 |
40,730円36,657円 ( 40,323円 ) | 5日目 |
40,730円36,657円 ( 40,323円 ) | 5日目 |
40,730円36,657円 ( 40,323円 ) | 5日目 |
40,730円36,657円 ( 40,323円 ) | 5日目 |
39,970円35,973円 ( 39,570円 ) | 5日目 |
詳細情報
基本情報
高容量のプラグインユニット付きサーキットブレーカ。
【特長】
・Power・Bタイプ用分岐プラグインユニット付き経済形。
・表面形ブレーカとi plug（プラグインユニット）でプラグインユニット付きブレーカを構成。

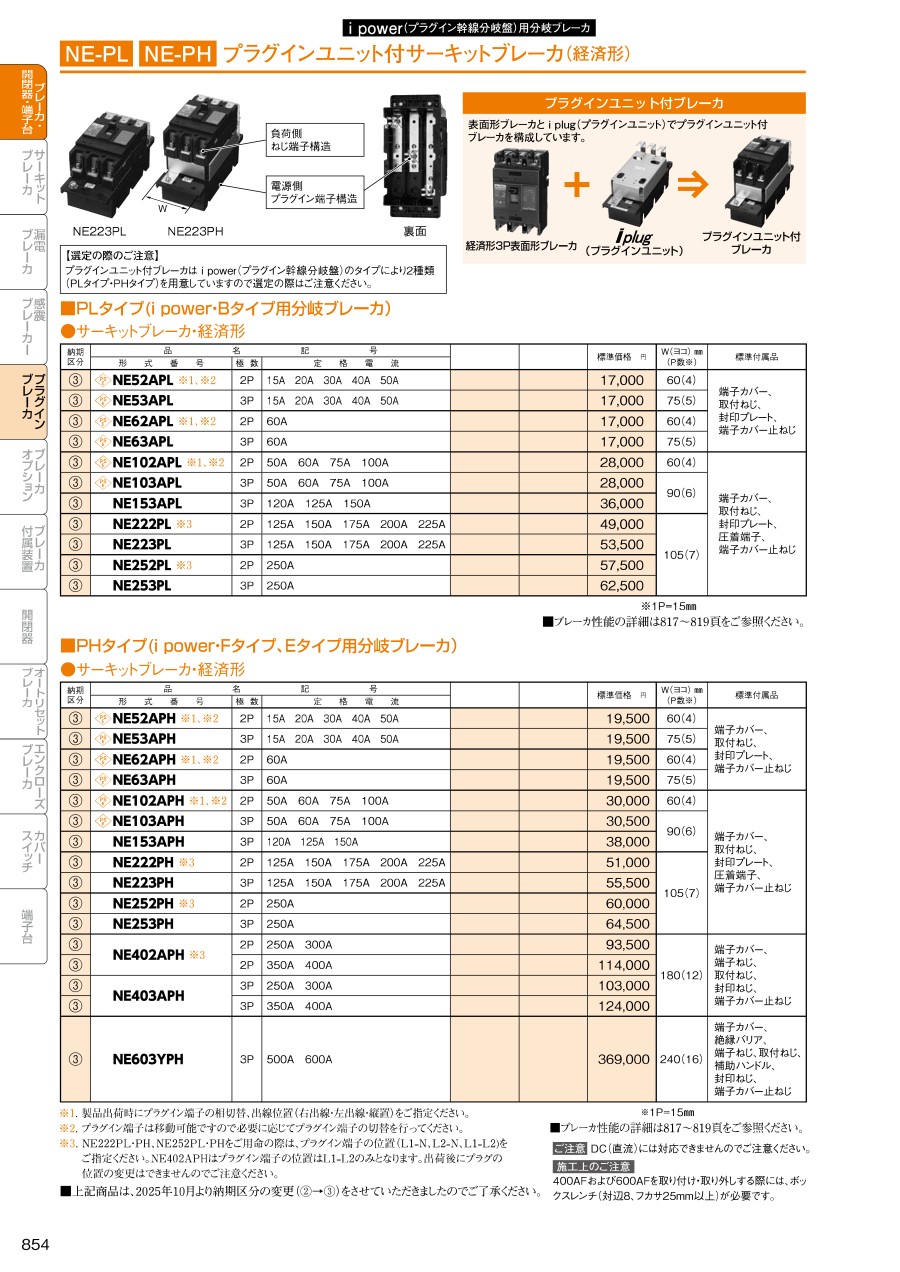

カタログ
