形名				NV63-CV
定格電流 In 基準周囲温度40℃ A				60
極数				2	3
相線式				1φ2W	3φ3W,1φ3W,1φ2W
定格使用電圧 Ue V			AC	100-240	100-440
高速形	定格感度電流 mA			30	30（100・200・500切換）
	最大動作時間 s		at IΔn	0.1
	最大動作時間 s		at 5IΔn	0.04
時延形	定格感度電流 mA			-
	最大動作時間 s			-
	慣性不動作時間 s以上			-
漏電表示方式				機械式ボタン
定格短絡遮断容量 kA	JIS C 8201-2-2 Ann.1 JIS C 8201-2-2 Ann.2 IEC 60947-2 EN 60947-2 （Icu／Ics）	AC	440V	-	2.5／2.5
			415V	-	2.5／2.5
			400V	-	5／5
			230V	7.5／7.5
			200V	7.5／7.5
			100V	7.5／7.5
	GB 14048.2 （Icu／Ics）	AC	415V	-	2.5／2.5
			400V	-	5／5
			380V	-	5／5
			230V	-	7.5／7.5

NV63-CVの漏電引きはずし特性

NV63-CVの温度補正曲線

NV63-CVの内部接続図

製品仕様

形名				NV125-CV
定格電流 In 基準周囲温度40℃ A				60 75 100	125
極数				3	3
相線式				3φ3W,1φ3W,1φ2W	3φ3W,1φ3W,1φ2W
定格使用電圧 Ue V			AC	100-440	100-440
高速形	定格感度電流 mA			30 100・200・500切換	30 100・200・500切換
	最大動作時間 s		at IΔn	0.1	0.1
	最大動作時間 s		at 5IΔn	0.04	0.04
時延形	定格感度電流 mA			（100・200・500切換）	（100・200・500切換）
	最大動作時間 s			（0.45・1.0・2.0切換）	（0.45・1.0・2.0切換）
	慣性不動作時間 s以上			（0.1・0.5・1.0）	（0.1・0.5・1.0）
漏電表示方式				機械式ボタン	機械式ボタン
定格短絡遮断容量 kA	JIS C 8201-2-2 Ann.1 JIS C 8201-2-2 Ann.2 IEC 60947-2 EN 60947-2 （Icu／Ics）	AC	440V	10／5	10／5
			415V	10／5	10／5
			400V	10／5	10／5
			230V	30／15	30／15
			200V	30／15	30／15
			100V	30／15	30／15
	GB 14048.2 （Icu／Ics）	AC	415V	10／5	10／5
			400V	10／5	10／5
			380V	10／5	10／5
			230V	30／15	30／15

注：時延形の定格使用電圧はAC200-440Vとなります。

NV125-CVの漏電引きはずし特性

NV125-CVの温度補正曲線

NV125-CVの内部接続図

製品仕様

形名				NV250-CV
定格電流 In 基準周囲温度40℃ A				125 150 175 200 225	250
極数				3	3
相線式				3φ3W,1φ3W,1φ2W	3φ3W,1φ3W,1φ2W
定格使用電圧 Ue V			AC	100-440	100-440
高速形	定格感度電流 mA			30 100・200・500切換	30 100・200・500切換
	最大動作時間 s		at IΔn	0.1	0.1
	最大動作時間 s		at 5IΔn	0.04	0.04
時延形	定格感度電流 mA			（100・200・500切換）	（100・200・500切換）
	最大動作時間 s			（0.45・1.0・2.0切換）	（0.45・1.0・2.0切換）
	慣性不動作時間 s以上			（0.1・0.5・1.0）	（0.1・0.5・1.0）
漏電表示方式				機械式ボタン	機械式ボタン
定格短絡遮断容量 kA	JIS C 8201-2-2 Ann.1 JIS C 8201-2-2 Ann.2 IEC 60947-2 EN 60947-2 （Icu／Ics）	AC	440V	15／12	15／12
			415V	25／19	25／19
			400V	25／19	25／19
			230V	36／27	36／27
			200V	36／27	36／27
			100V	36／27	36／27
	GB 14048.2 （Icu／Ics）	AC	415V	25／19	25／19
			400V	25／19	25／19
			380V	25／19	25／19
			230V	36／27	36／27
標準付属部品（表面形）				取付ねじ M4×0.7×55（3極2本,4極4本）絶縁バリア（3極4枚,4極6枚）

注：時延形の定格使用電圧はAC200-440Vとなります。

NV250-CVの漏電引きはずし特性

NV250-CVの温度補正曲線

NV250-CVの内部接続図

※上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

NV63-CV 3P 60A AC100-440V 30MA CE･CCC

NV125-CV 3P 60A AC100-440V 30MA CE･CCC

NV125-CV 3P 75A AC100-440V 30MA CE･CCC

NV125-CV 3P 100A AC100-440V 30MA CE･CCC

NV125-CV 3P 125A AC100-440V 30MA CE･CCC

NV250-CV 3P 125A AC100-440V 30MA CE･CCC

NV250-CV 3P 150A AC100-440V 30MA CE･CCC

NV250-CV 3P 175A AC100-440V 30MA CE･CCC

NV250-CV 3P 225A AC100-440V 30MA CE･CCC

NV250-CV 3P 250A AC100-440V 30MA CE･CCC

アンペアフレーム AF

極数

定格遮断容量　AC100Vの時

(kA)

定格遮断容量　AC200Vの時

(kA)

定格遮断容量　AC400Vの時

(kA)

定格使用電圧

(V)

定格電流

(A)

取付方法

代表規格

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

アンペアフレーム詳細 AF

RoHS?

最小発注数量

60AF	3	7.5	7.5	5	AC100～440	60	DIN/ネジ止め	PSE / CE / CCC	130	75	90	-	6	1個
100AF～199AF	3	30	30	10	AC100～440	60	ネジ止め	PSE / CE / CCC	130	90	90	100AF	6	1個
100AF～199AF	3	30	30	10	AC100～440	75	ネジ止め	PSE / CE / CCC	130	90	90	100AF	6	1個
100AF～199AF	3	30	30	10	AC100～440	100	ネジ止め	PSE / CE / CCC	130	90	90	100AF	6	1個
100AF～199AF	3	30	30	10	AC100～440	125	ネジ止め	CE / CCC	130	90	90	125AF	6	1個
200AF～399AF	3	36	36	25	AC100～440	125	ネジ止め	CE / TUV / CCC	165	105	92	225AF	6	1個
200AF～399AF	3	36	36	25	AC100～440	150	ネジ止め	CE / TUV / CCC	165	105	92	225AF	6	1個
200AF～399AF	3	36	36	25	AC100～440	175	ネジ止め	CE / TUV / CCC	165	105	92	225AF	6	1個
200AF～399AF	3	36	36	25	AC100～440	225	ネジ止め	CE / TUV / CCC	165	105	92	225AF	6	1個
200AF～399AF	3	36	36	25	AC100～440	250	ネジ止め	CE / TUV / CCC	165	105	92	250AF	6	1個

通常単価(税別) (税込単価)	通常出荷日

20,000円 ( 22,000円 )	9日目
26,700円 ( 29,370円 )	9日目
26,700円 ( 29,370円 )	9日目
26,700円 ( 29,370円 )	9日目
40,900円 ( 44,990円 )	9日目
54,240円 ( 59,664円 )	9日目
54,240円32,544円 ( 35,798円 )	在庫品1日目当日出荷可能
54,240円 ( 59,664円 )	9日目
47,200円 ( 51,920円 )	9日目
90,200円 ( 99,220円 )	9日目

詳細情報

基本情報

基本情報

CE・CCC対応の漏電遮断器。
【特長】
・サイズはそのままで、遮断性能がさらにアップ。
・経費の大幅節約に貢献。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

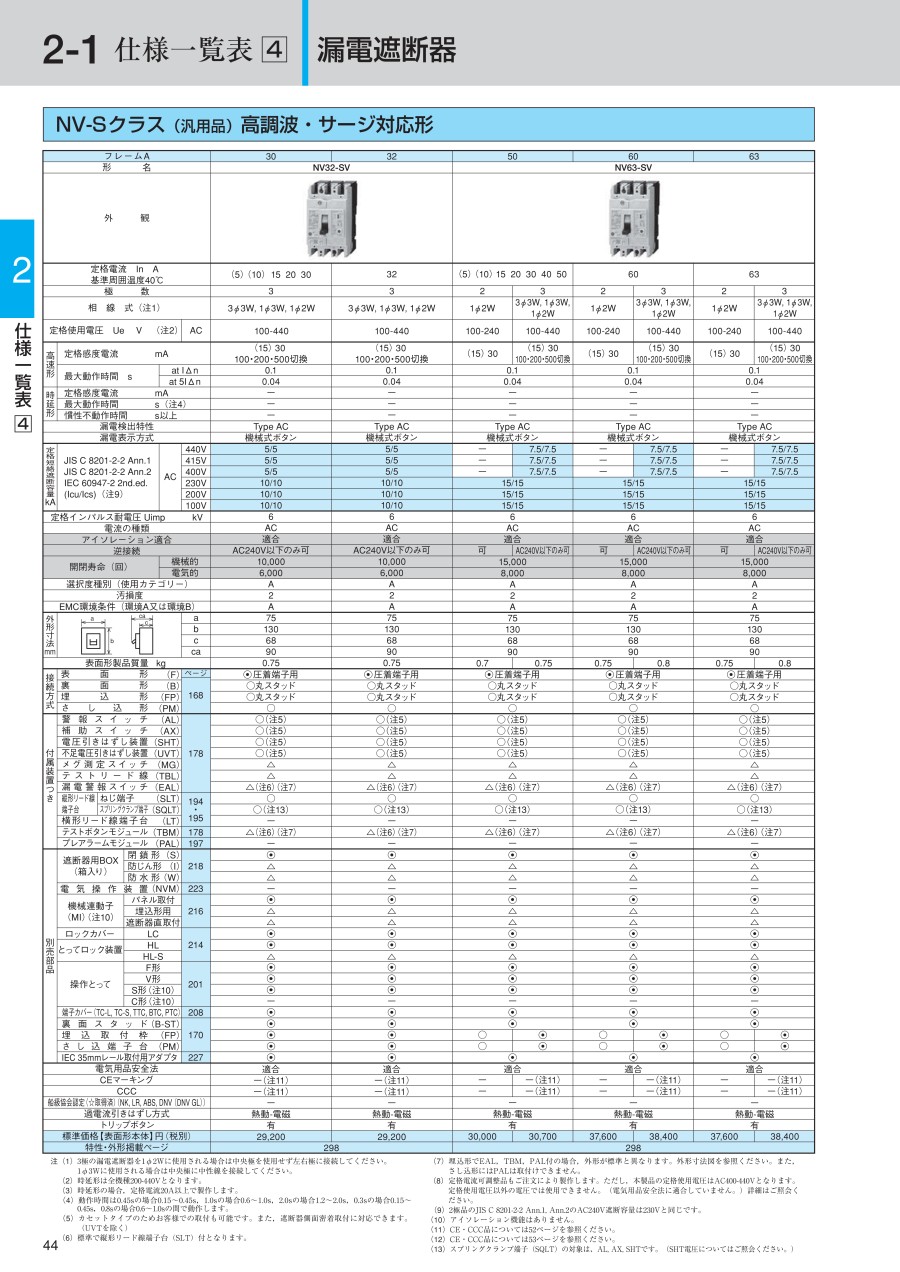

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
