GE-PH プラグインユニット付漏電ブレーカ（協約形）
- 通常単価(税別)
- 23,500円～36,000円
- 税込単価
- 25,850円～39,600円
プラグインユニット付きの漏電ブレーカ。【特長】・i power・Fタイプ、Eタイプ用分岐プラグインユニ...
詳細を確認- DC（直流）には対応できません。
- 太陽光発電など系統連系用に限り逆接続可能型として使用可能です。（GE53CXPH3P1.4AF30/GE63CXPH3P60AF100）
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
GE-PH プラグインユニット付漏電ブレーカ（協約形）の仕様
GE-PH（負荷側ねじ端子構造／電源側プラグイン端子構造）の外観
表面形ブレーカとi plug（プラグインユニット）でプラグインユニット付きブレーカを構成
| 品名記号 | W（ヨコ）mm （P数）※1 | 標準付属品 | |||
|---|---|---|---|---|---|
| 形式番号 | 極数 | 定格電流 | 定格感度電流 mA | ||
| GE102CXPH2P75AF100 | 2P | 75A | F100 | 60（4） | 端子カバー、封印プレート、タッピンねじ 3×12、3点セムスなべ小ねじ M6×22（特殊仕様） |
| GE52CXPH2P40AF15 | 2P | 40A | F15 | 60（4） | 端子カバー、封印プレート、タッピンねじ 3×12、3点セムスなべ小ねじ M6×22（特殊仕様） |
| GE53CXPH3P1.4AF30 | 3P | 1.4A | F30 | 75（5） | 端子カバー、封印プレート、タッピンねじ 3×12、3点セムスなべ小ねじ M6×22（特殊仕様） |
| GE63CXPH3P60AF100 | 3P | 60A | F100 | 75（5） | 端子カバー、封印プレート、タッピンねじ 3×12、3点セムスなべ小ねじ M6×22（特殊仕様） |
- ※1 1P=15mm
- ※製品出荷時、プラグイン端子はR相、S（N）相、出線位置は左出線の位置に設定してあります。プラグイン端子は移動可能ですので、必要に応じてプラグイン端子の相切替を行ってください。
- ※DC（直流）には対応できません。
寸法図
（単位：mm）
GE102CXPHの寸法図
GE52CXPHの寸法図
GE53CXPHの寸法図
GE63CXPHの寸法図
※パネル穴明寸法はブレーカの窓枠に対して片側1mmの隙間をもたせてあります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,500円 ( 25,850円 ) | 5日目 |
24,000円 ( 26,400円 ) | 5日目 |
26,000円 ( 28,600円 ) | 5日目 |
36,000円 ( 39,600円 ) | 5日目 |
詳細情報
基本情報
プラグインユニット付きの漏電ブレーカ。
【特長】
・i power・Fタイプ、Eタイプ用分岐プラグインユニット付き協約形
・表面形ブレーカとi plug（プラグインユニット）でプラグインユニット付きブレーカを構成
・負荷側ねじ端子構造
・電源側プラグイン端子構造
ご注意
- DC（直流）には対応できません。
- 太陽光発電など系統連系用に限り逆接続可能型として使用可能です。（GE53CXPH3P1.4AF30/GE63CXPH3P60AF100）
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

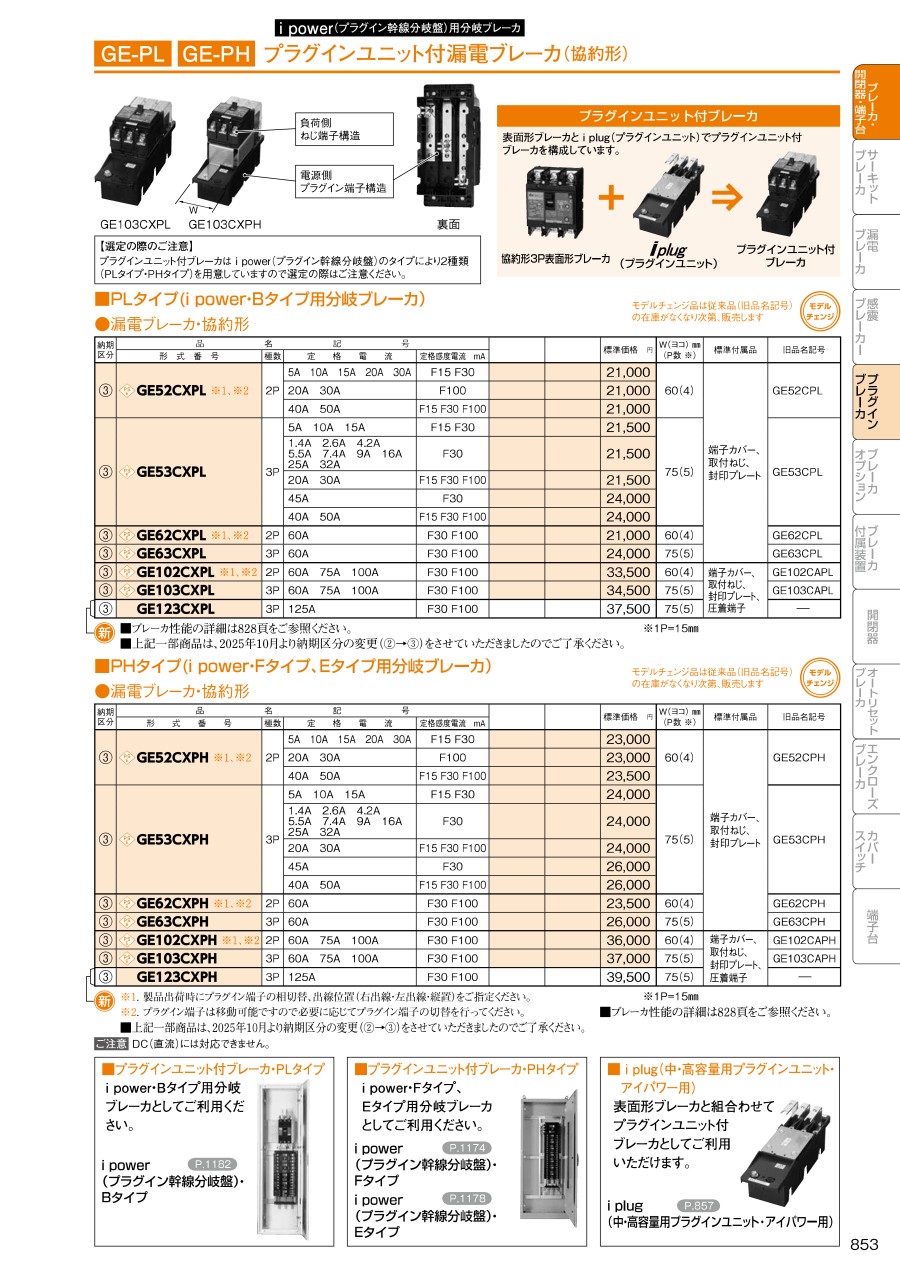

カタログ
