日東工業

GE-PH プラグインユニット付漏電ブレーカ（経済形）

カタログ |

通常単価(税別): 40,473円～224,811円

税込単価: 44,520円～247,292円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

高容量のプラグインユニット付き漏電ブレーカ。【特長】・i power・Fタイプ...

極数
3
定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
有
取付方法
ネジ止め
接続方式
さし込形
仕様
プラグイン幹線分岐盤F/Eタイプ用
過電流引外し方式
熱動-電磁
定格電圧
AC415V対応

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

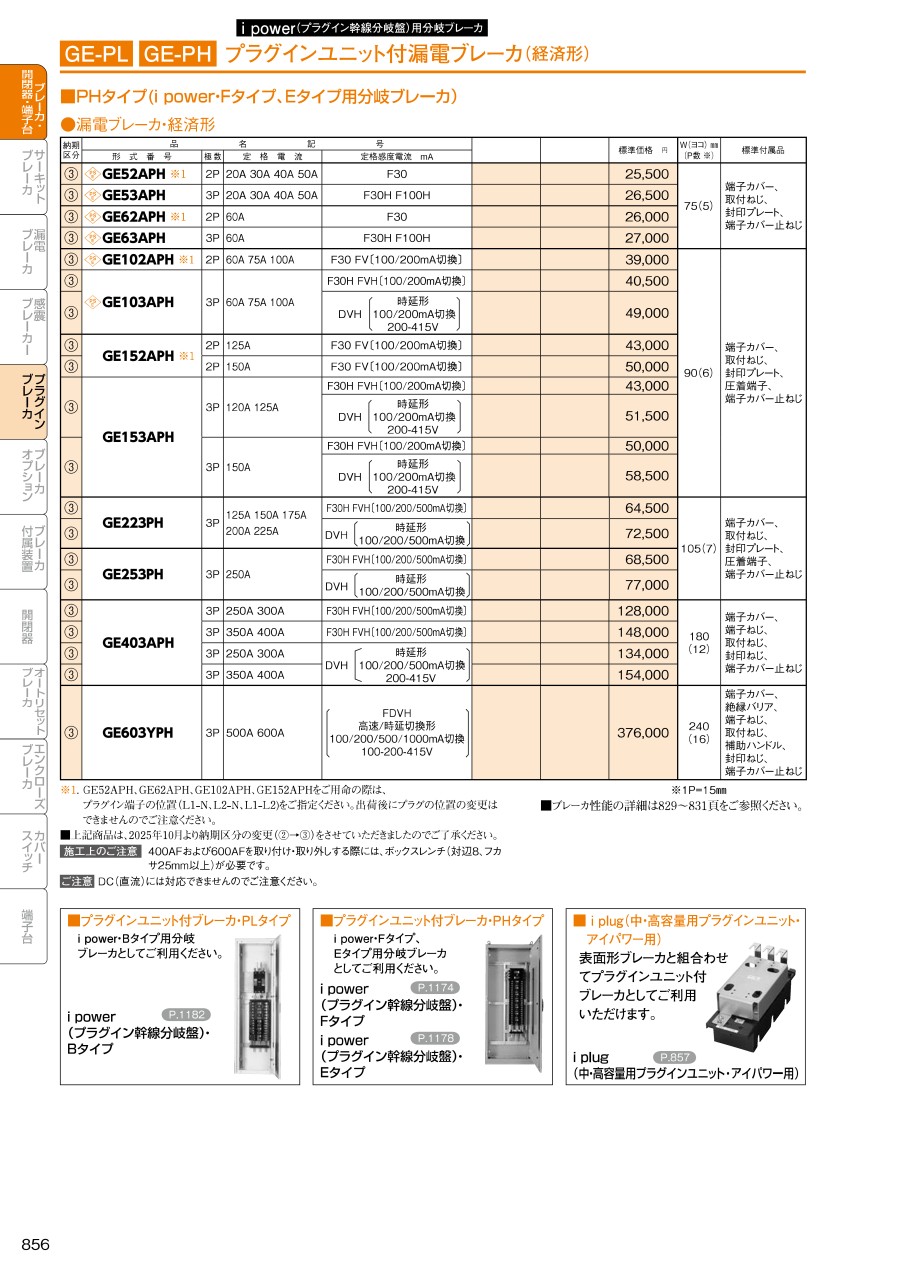

GE-PH プラグインユニット付漏電ブレーカ（経済形）の仕様

GE223PHの表面外観／裏面外観

表面形ブレーカとi plug（プラグインユニット）でプラグインユニット付きブレーカを構成

品名記号				W（ヨコ）mm （P数 ※）	標準付属品
形式番号	極数	定格電流	定格感度電流mA	W（ヨコ）mm （P数 ※）	標準付属品
GE223PH	3P	125A 150A 175A 200A 225A	F30H FVH〔100／200／500mA切換〕	105（7）	端子カバー、取付ねじ、封印プレート、圧着端子、端子カバー止ねじ
GE223PH	3P	125A 150A 175A 200A 225A	DVH〔時延形 100／200／500mA切換〕
GE253PH	3P	250A	F30H FVH〔100／200／500mA切換〕
GE253PH	3P	250A	DVH〔時延形 100／200／500mA切換〕
GE403APH	3P	250A 300A	F30H FVH〔100／200／500mA切換〕	180（12）	端子カバー、端子ねじ、取付ねじ、封印ねじ、端子カバー止ねじ
	3P	350A 400A	F30H FVH〔100／200／500mA切換〕
	3P	250A 300A	DVH〔時延形100／200／500mA切換 200-415V〕
	3P	350A 400A	DVH〔時延形100／200／500mA切換 200-415V〕
GE603YPH	3P	500A 600A	〔FDVH 高速／時延切換形 100／200／500／1,000mA切換 100-200-415V〕	240（16）	端子カバー、絶縁バリヤ、端子ねじ、取付ねじ、補助ハンドル、封印ねじ、端子カバー止ねじ

※ 1P=15mm
※ 施工上の注意：400AFおよび600AFを取り付け・取り外しする際には、ボックスレンチ（対辺8mm、フカサ25mm以上）が必要です。
※ ご注意：DC（直流）には対応できませんのでご注意ください。

感度電流の記号の見方

F：高速形
D：時延形
V：切換形
H：415V対応

寸法図

GE223PH／GE253PHの寸法図

GE403APHの寸法図

※パネル穴明寸法はブレーカの窓枠に対して片側1.5mmの隙間をもたせてあります。

GE603YPHの寸法図

※ パネル穴明寸法はブレーカの窓枠に対して片側1mmの隙間をもたせてあります。
※ 一部の情報のみ掲載しております。

型番リスト

表示件数

型番

アンペアフレーム AF

定格感度電流

(mA)

定格遮断容量　AC100Vの時

(kA)

定格遮断容量　AC200Vの時

(kA)

定格電流

(A)

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

種類

感度電流切換

最小発注数量

200AF～399AF	100/200/500	35	35	125	252	105	198	時延形	有	1個
200AF～399AF	30	35	35	125	252	105	198	高速形	無	1個
200AF～399AF	100/200/500	35	35	125	252	105	198	高速形	有	1個
200AF～399AF	100/200/500	35	35	150	252	105	198	時延形	有	1個
200AF～399AF	30	35	35	150	252	105	198	高速形	無	1個
200AF～399AF	100/200/500	35	35	150	252	105	198	高速形	有	1個
200AF～399AF	100/200/500	35	35	175	252	105	198	時延形	有	1個
200AF～399AF	30	35	35	175	252	105	198	高速形	無	1個
200AF～399AF	100/200/500	35	35	175	252	105	198	高速形	有	1個
200AF～399AF	100/200/500	35	35	200	252	105	198	時延形	有	1個
200AF～399AF	30	35	35	200	252	105	198	高速形	無	1個
200AF～399AF	100/200/500	35	35	200	252	105	198	高速形	有	1個
200AF～399AF	100/200/500	35	35	225	252	105	198	時延形	有	1個
200AF～399AF	30	35	35	225	252	105	198	高速形	無	1個
200AF～399AF	100/200/500	35	35	225	252	105	198	高速形	有	1個
200AF～399AF	100/200/500	35	35	250	252	105	198	時延形	有	1個
200AF～399AF	30	35	35	250	252	105	198	高速形	無	1個
200AF～399AF	100/200/500	35	35	250	252	105	198	高速形	有	1個
400AF以上	100/200/500	50	50	250	275	180	204	時延形	有	1個
400AF以上	30	50	50	250	275	180	204	高速形	無	1個
400AF以上	100/200/500	50	50	250	275	180	204	高速形	有	1個
400AF以上	100/200/500	50	50	300	275	180	204	時延形	有	1個
400AF以上	30	50	50	300	275	180	204	高速形	無	1個
400AF以上	100/200/500	50	50	300	275	180	204	高速形	有	1個
400AF以上	100/200/500	50	50	350	275	180	204	時延形	有	1個
400AF以上	30	50	50	350	275	180	204	高速形	無	1個
400AF以上	100/200/500	50	50	350	275	180	204	高速形	有	1個
400AF以上	100/200/500	50	50	400	275	180	204	時延形	有	1個
400AF以上	30	50	50	400	275	180	204	高速形	無	1個
400AF以上	100/200/500	50	50	400	275	180	204	高速形	有	1個
400AF以上	100/200/500/1000	50	50	500	362	240	293.5	高速/時延切換形	有	1個
400AF以上	100/200/500/1000	50	50	600	362	240	293.5	高速/時延切換形	有	1個

通常単価(税別) (税込単価)	通常出荷日

47,673円 ( 52,440円 )	9日目
40,473円 ( 44,520円 )	9日目
40,473円 ( 44,520円 )	9日目
47,673円 ( 52,440円 )	9日目
40,473円 ( 44,520円 )	9日目
40,473円 ( 44,520円 )	9日目
47,673円 ( 52,440円 )	9日目
40,473円 ( 44,520円 )	9日目
40,473円 ( 44,520円 )	9日目
47,673円 ( 52,440円 )	9日目
40,473円 ( 44,520円 )	9日目
40,473円 ( 44,520円 )	9日目
47,673円 ( 52,440円 )	9日目
40,473円 ( 44,520円 )	9日目
40,473円 ( 44,520円 )	9日目
52,389円 ( 57,628円 )	9日目
44,073円 ( 48,480円 )	9日目
44,073円 ( 48,480円 )	9日目
90,873円 ( 99,960円 )	9日目
86,967円 ( 95,664円 )	9日目
86,967円 ( 95,664円 )	9日目
90,873円 ( 99,960円 )	9日目
86,967円 ( 95,664円 )	9日目
86,967円 ( 95,664円 )	9日目
104,193円 ( 114,612円 )	9日目
100,278円 ( 110,306円 )	9日目
100,278円 ( 110,306円 )	9日目
104,193円 ( 114,612円 )	9日目
100,278円 ( 110,306円 )	9日目
100,278円 ( 110,306円 )	9日目
224,811円 ( 247,292円 )	9日目
224,811円 ( 247,292円 )	9日目

詳細情報

基本情報

基本情報

高容量のプラグインユニット付き漏電ブレーカ。
【特長】
・i power・Fタイプ、Eタイプ用分岐プラグインユニット付き経済形。
・表面形ブレーカとi plug（プラグインユニット）でプラグインユニット付きブレーカを構成。
・負荷側ねじ端子構造。
・電源側プラグイン端子構造。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
GE-PL プラグインユニット付漏電ブレーカ（経済形）
i power・Bタイプ用分岐プラグインユニット付き経済形漏電ブレーカです。
日東工業
GE-PL プラグインユニット付漏電ブレーカ（協約形）
i power・Bタイプ用分岐プラグインユニット付き協約形漏電ブレーカです。
ミスミ
【大同端子製造】裸圧着端子ブレーカ用端子
ブレーカの形状に合わせて作られたブレーカ用の圧着端子です。UL対応品になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
