サーボモータ用ケーブル ORMシリーズ
- 通常単価(税別)
- 646円～46,150円
- 税込単価
- 711円～50,765円
通常出荷日：1日目一部当日出荷可能
サーボモータやエンコーダの駆動、制御用の多心・多対ケーブル。【特長】・固定部にのみ使用可能・配線しやす...
詳細を確認
未確定：候補が500型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
製品仕様

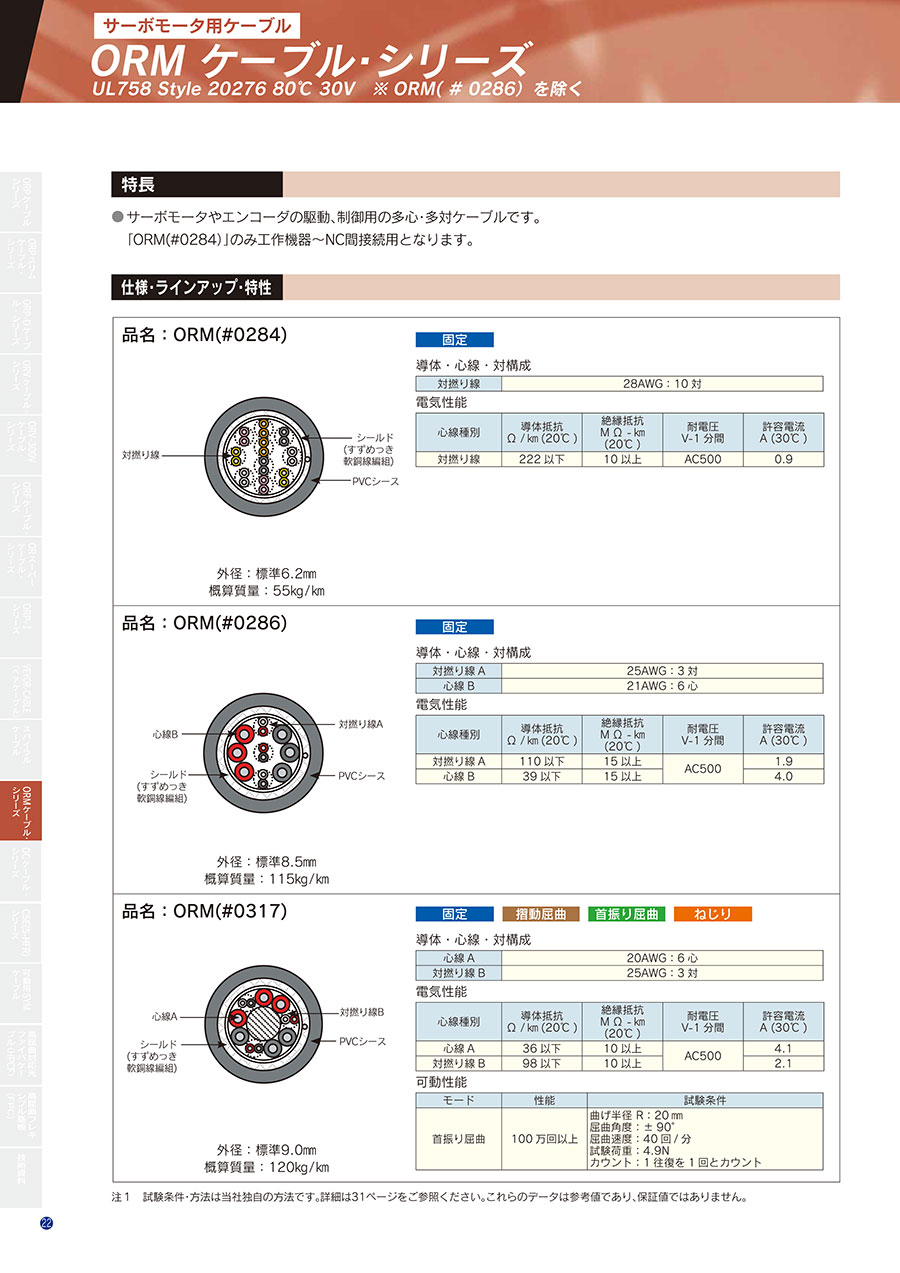

ORMケーブル・シリーズ（#0284）（UL20276）の外観
仕様
- ハーフピッチコネクタに接続可能
- 用途：工作機器のNC間接続（固定配線用）
- 適合安全規格：UL style No.20276
構造
| 項目 | 内容 | |
|---|---|---|
| 心（対）数 | 10対 | |
| 導体 | AWGサイズ | AWG28 |
| 絶縁体 | 種別 | 架橋PVC |
| 色 | 橙、灰、白、黄、桃 | |
| 識別 | ドットマーク | |
| 外径（mm） | 標準0.58 | |
| 編組シールド | 種別 | 錫メッキ軟銅線 |
| ドレンワイヤ | AWGサイズ | AWG27 |
| シース | 種別 | 耐熱・耐油PVC |
| 色 | 黒 | |
| 外径（mm） | 標準6.2 | |
| 標示 | OKI ELECTRIC CABLE AWM 20276 80C 30V VW-1 | |
| 完成品 | 標準長（m） | 200 |
| 荷姿 | 把巻 | |
| 概算重量（kg/km） | 55 | |
ORM（#0284）のケーブル断面図 外径：標準6.2
性能
| 項目 | 内容 | |
|---|---|---|
| 電気的特性 | 導体抵抗 | 222Ω/km以下（20℃） |
| 絶縁抵抗 | 10MΩ・km以上（20℃） | |
| 耐電圧 | AC500V-min | |
| 完成品 | UL性能 | UL style No.20276に適合 |
| 定格 | 80℃ 30V | |
| 難燃性 | VW-1 | |
心線色識別
| 対No. | 1 | 2 | 3 | 4 | 5 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 心線No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 絶縁体色 | 橙 | 橙 | 灰 | 灰 | 白 | 白 | 黄 | 黄 | 桃 | 桃 |
| ドットマーク色 | 赤 | 黒 | 赤 | 黒 | 赤 | 黒 | 赤 | 黒 | 赤 | 黒 |
| 対No. | 6 | 7 | 8 | 9 | 10 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 心線No. | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 絶縁体色 | 橙 | 橙 | 灰 | 灰 | 白 | 白 | 黄 | 黄 | 桃 | 桃 |
| ドットマーク色 | 赤 | 黒 | 赤 | 黒 | 赤 | 黒 | 赤 | 黒 | 赤 | 黒 |
製品仕様
ORMケーブル・シリーズ（#0286）の外観
仕様
- 用途：サーボモーター用の信号ケーブル（固定配線用）
構造
| 項目 | 内容 | ||
|---|---|---|---|
| 心線A | 対線B | ||
| 心（対）数 | 6心 | 3対 | |
| 導体 | AWGサイズ | AWG21 | AWG25 |
| 絶縁体 | 種別 | 耐熱PVC | 耐熱PVC |
| 色 | 赤、黒 | 赤、白、黒 | |
| 識別 | ナンバリングマーク | — | |
| 外径（mm） | 標準1.50 | 標準0.94 | |
| 対撚線 | 構成 | — | 赤×白 赤×黒 黒×白 |
| 編組シールド | 種別 | 錫メッキ軟銅線 | |
| ドレンワイヤ | AWGサイズ | AWG23 | |
| シース | 種別 | 耐熱・耐油PVC | |
| 色 | 黒 | ||
| 外径（mm） | 標準8.5 | ||
| 完成品 | 標準長（m） | 150 | |
| 荷姿 | 把巻 | ||
| 概算重量（kg/km） | 115 | ||
ORM（#0286）のケーブル断面図 外径：標準8.5
性能
| 項目 | 内容 | ||
|---|---|---|---|
| 心線A | 心線B | ||
| 電気的特性 | 導体抵抗 | 39Ω/km以下（20℃） | 110Ω/km以下（20℃） |
| 絶縁抵抗 | 15MΩ・km以上（20℃） | 15MΩ・km以上（20℃） | |
| 耐電圧 | AC500V-min | AC500V-min | |
心線色識別
| 心線No. | 1 | 2 | 3 | 4 | 5 | 6 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 絶縁体色 | 黒 | 黒 | 黒 | 赤 | 赤 | 赤 | ||||||
| ナンバリングマーク色 | 白 | 白 | 白 | 黒 | 黒 | 黒 | ||||||
| ナンバリングマーク | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 |
心線A
| 対線No. | 1 | 2 | 3 | |||
|---|---|---|---|---|---|---|
| 絶縁体色 | 赤 | 白 | 赤 | 黒 | 黒 | 白 |
心線B
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
646円 ( 711円 ) | 1日目 |
1,292円 ( 1,421円 ) | 1日目 |
1,938円 ( 2,132円 ) | 1日目 |
2,583円 ( 2,841円 ) | 1日目 |
3,229円 ( 3,552円 ) | 1日目 |
3,390円 ( 3,729円 ) | 1日目 |
3,955円 ( 4,351円 ) | 1日目 |
4,520円 ( 4,972円 ) | 1日目 |
5,085円 ( 5,594円 ) | 1日目 |
4,245円 ( 4,670円 ) | 1日目 |
4,669円 ( 5,136円 ) | 1日目 |
5,094円 ( 5,603円 ) | 1日目 |
5,518円 ( 6,070円 ) | 1日目 |
5,943円 ( 6,537円 ) | 1日目 |
6,367円 ( 7,004円 ) | 1日目 |
6,792円 ( 7,471円 ) | 1日目 |
7,216円 ( 7,938円 ) | 1日目 |
7,640円 ( 8,404円 ) | 1日目 |
8,065円 ( 8,872円 ) | 1日目 |
6,367円 ( 7,004円 ) | 1日目 |
6,685円 ( 7,354円 ) | 1日目 |
7,004円 ( 7,704円 ) | 1日目 |
7,322円 ( 8,054円 ) | 1日目 |
7,640円 ( 8,404円 ) | 1日目 |
7,959円 ( 8,755円 ) | 1日目 |
8,277円 ( 9,105円 ) | 1日目 |
8,595円 ( 9,455円 ) | 1日目 |
8,914円 ( 9,805円 ) | 1日目 |
9,232円 ( 10,155円 ) | 1日目 |
9,550円 ( 10,505円 ) | 1日目 |
9,869円 ( 10,856円 ) | 1日目 |
10,187円 ( 11,206円 ) | 1日目 |
10,505円 ( 11,556円 ) | 1日目 |
10,824円 ( 11,906円 ) | 1日目 |
11,142円 ( 12,256円 ) | 1日目 |
11,460円 ( 12,606円 ) | 1日目 |
11,779円 ( 12,957円 ) | 1日目 |
12,097円 ( 13,307円 ) | 1日目 |
12,415円 ( 13,657円 ) | 1日目 |
12,734円 ( 14,007円 ) | 1日目 |
13,052円 ( 14,357円 ) | 1日目 |
13,370円 ( 14,707円 ) | 1日目 |
13,689円 ( 15,058円 ) | 1日目 |
14,007円 ( 15,408円 ) | 1日目 |
14,325円 ( 15,758円 ) | 1日目 |
14,644円 ( 16,108円 ) | 1日目 |
14,962円 ( 16,458円 ) | 1日目 |
15,280円 ( 16,808円 ) | 1日目 |
15,599円 ( 17,159円 ) | 1日目 |
13,834円 ( 15,217円 ) | 1日目 |
14,110円 ( 15,521円 ) | 1日目 |
14,387円 ( 15,826円 ) | 1日目 |
14,664円 ( 16,130円 ) | 1日目 |
14,940円 ( 16,434円 ) | 1日目 |
15,217円 ( 16,739円 ) | 1日目 |
15,494円 ( 17,043円 ) | 1日目 |
15,770円 ( 17,347円 ) | 1日目 |
16,047円 ( 17,652円 ) | 1日目 |
16,324円 ( 17,956円 ) | 1日目 |
16,600円 ( 18,260円 ) | 1日目 |
詳細情報
基本情報
サーボモータやエンコーダの駆動、制御用の多心・多対ケーブル。
【特長】
・固定部にのみ使用可能
・配線しやすいように絶縁体にはドットマークあり
【用途】
・固定設置のサーボモーター、サーボアンプ間接続に
カタログ
商品担当おすすめ
サーボモータ用ケーブル ORMシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q心線構成はどうなっていますか？
A
AWG253対とAWG216心の構成となっています。
Q定格、適用規格を教えてください。
A
80℃30Vです。UL758Style20276に対応しています。
Q可動部に使用できますか？
A
固定部用なので、使用できません。
