SD-Qシリーズ ヘッドオン形補助接点ユニット（単体用および可逆式左側用）UQ-AX2
- 通常単価(税別)
- 1,160円
- 税込単価
- 1,276円
本体正面にワンタッチで追加して使用できるヘッドオン形補助接点ユニット。【特長】...
詳細情報を確認する- 種類
- 補助接点ユニット
- 用途
- 単体用および可逆式左側用
- 適用機種
- SD-Q11 / SD-QR11 / MSOD-Q11 / MSOD-QR11
閲覧中の商品と併せてご検討ください
－閉じる
UQ-AX2の仕様・寸法情報
種類
補助接点ユニット
用途
単体用および可逆式左側用
商品情報
SD-Qシリーズ ヘッドオン形補助接点ユニット（単体用および可逆式左側用） UQ-AX2の仕様
UQ-AX2の外観
UQ-AX2の仕様
- 質量：0.02kg
- 開放熱電流：10A
- 電気的耐久性：25万回
UQ-AX2の定格使用電流
- AC-15級：AC220V／3A
- AC-15級：AC440V／1A
- DC-12級：DC24V／10A
UQ-AX2の接点構成図
- ※ 最小適用負荷は5V3mAです。
- ※ AC-15級は交流誘導負荷（交流電磁石負荷（72VA超過）の制御）、DC-12級は直流抵抗負荷へ適用の場合のJISC8201-5-1の級別です。
この製品の寸法図
（単位：mm）
UQ-AX2の寸法図
補助接点の取付個数と接点構成
| フレーム機種 | 非可逆式 | 可逆式 |
|---|---|---|
| Q11 | QR11 | |
| 標準 | 1a | 1b×2 |
| 特殊 | 1b | - |
| 最大 | 2a1b 1a2b | 1a2b×2 |
- ※ 可逆式の時、補助b接点は電気的インターロックとして配線しています。
- ※ 可逆式における補助接点構成は×2としてコンタクタ2台の補助接点構成組合せで表示しています。
- ※ 接点構成は標準の場合にはご指定いただく必要はありません。特殊の場合のみご指定ください。
- ※ 最大個数はヘッドオン形補助接点ユニットUQ-AX2を追加した場合を示します。本体と補助接点ユニットは別手配として追加取り付け願います。
注意・禁止事項
- ※ 正しく安全にお使いいただくため、ご使用の前に必ず「取り扱い説明書」をお読みください。
- ※ 安全のため接続は、電気工事・電気配線などの専門技術を有する人が行ってください。
- ※ 製品が故障することにより、人体の安全にかかわるような設備および重大な損失の発生が予測される設備への適用に際しては、必ず安全装置を設置してください。
詳細情報
基本情報
本体正面にワンタッチで追加して使用できるヘッドオン形補助接点ユニット。
【特長】
・ツイン接点を採用しているのでDC5V3mAに適用
・本体（SD-Q11）正面に簡単に後付け可能
・本体端子カバーを取り外さずに取り付け可能
・適用機種：SD-Q11、SD-QR11、MSOD-Q11、MSOD-QR11
・本商品は「単体用および可逆式左側用」となります。「可逆式右側用」はUQ-AX2KRです。

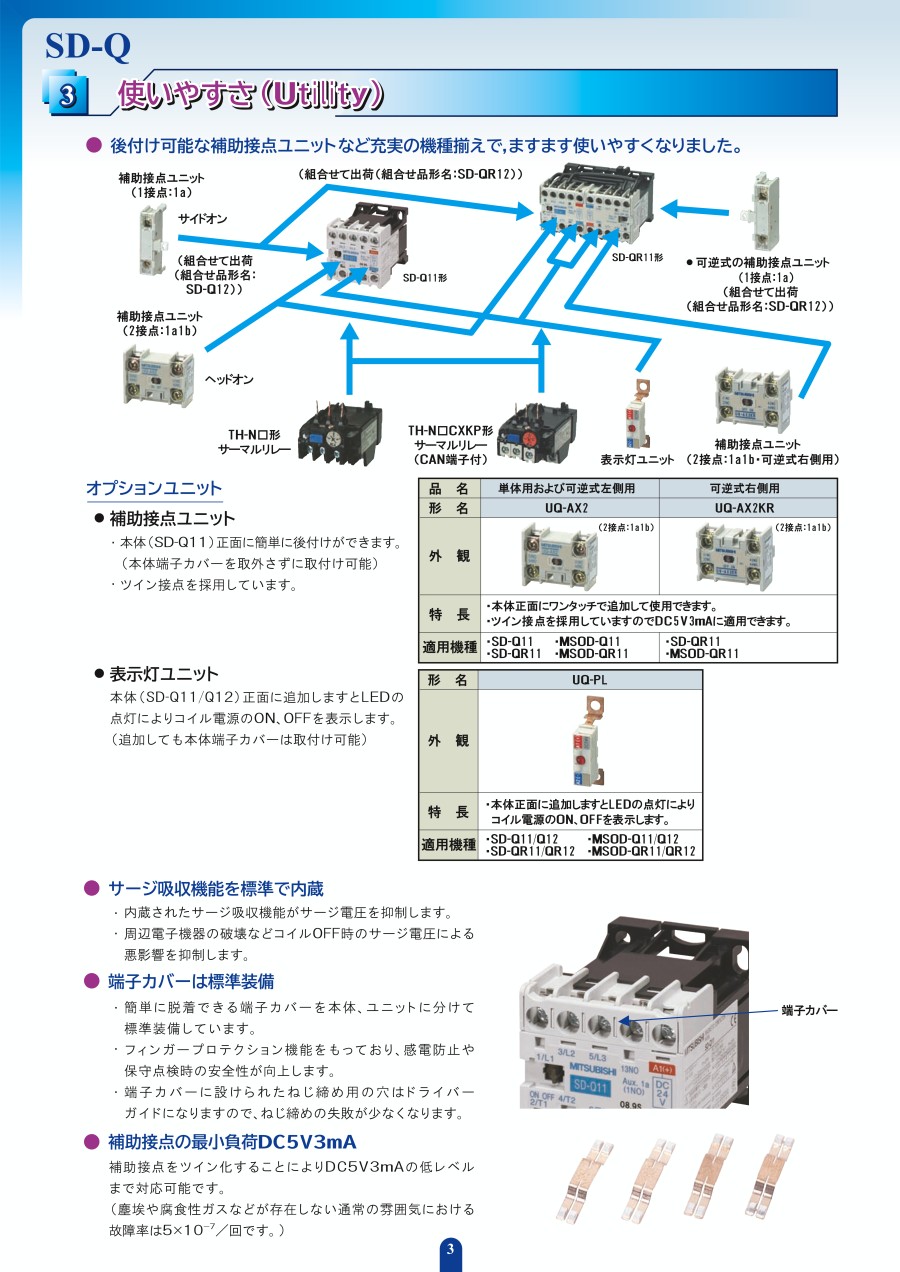

カタログ
