MS-Nシリーズ 操作コイル用DC/ACインタフェースユニット トップオン追加取付
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,235円～2,170円
- 税込単価
- 1,359円～2,387円
三菱電磁開閉器の操作コイル用インターフェースユニット。 【特長】・シーケンサな...
詳細情報を確認する- 種類
- その他
- 機種名
- インタフェイスユニット
- 用途
- 操作コイル用 追加取付
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。

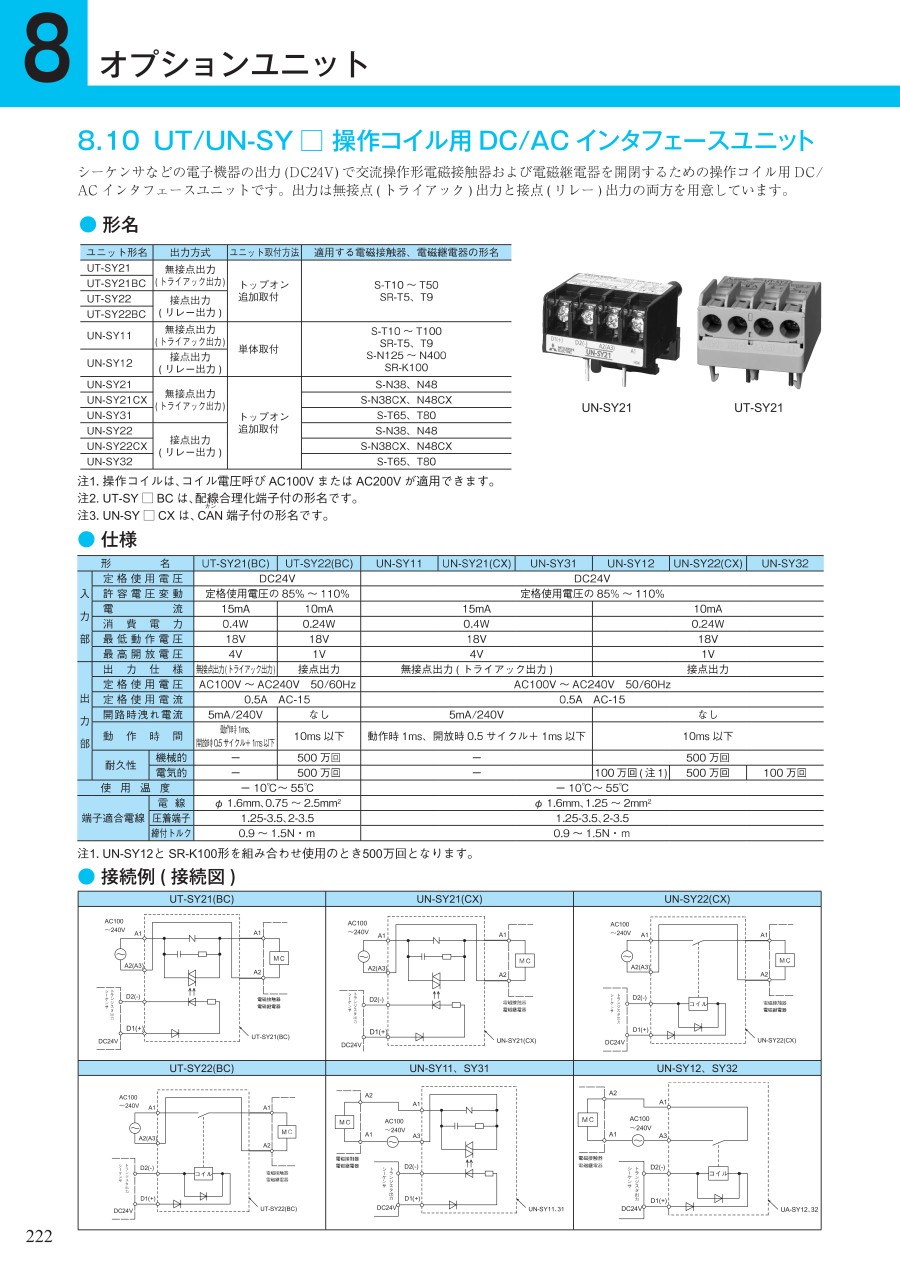

商品情報
操作コイル用DC/ACインタフェースユニットの外観
UN-SY21の外観
UN-SY32の外観
操作コイル用DC/ACインタフェースユニットの仕様
| ユニット形名 | 出力方式 | ユニット取付方法 | 適用する電磁接触器、電磁継電器の形名 |
|---|---|---|---|
| UN-SY21 | 無接点出力 (トライアック出力) | トップオン 追加取付 | S-N35～N48 |
| UN-SY21CX | S-N35CX～N48CX | ||
| UN-SY31 | S-T65、T80、S-N50、N65 | ||
| UN-SY22 | 接点出力 (リレー出力) | S-N35～N48 | |
| UN-SY22CX | S-N35CX～N48CX | ||
| UN-SY32 | S-T65、T80、S-N50、N65 |
- 注1 操作コイルは、コイル電圧呼び AC100V または AC200V が適用できます。
- 注2 UN-SY □ CX は、CAN 端子付の形名です。
| 形名 | UN-SY21(CX) | UN-SY31 | UN-SY22(CX) | UN-SY32 | ||
|---|---|---|---|---|---|---|
| 入 力 部 | 定格使用電圧 | DC24V | ||||
| 許容電圧変動 | 定格使用電圧の85%～110% | |||||
| 電流 | 15mA | 10mA | ||||
| 消費電力 | 0.4W | 0.24W | ||||
| 最低動作電圧 | 18V | 18V | ||||
| 最高開放電圧 | 4V | 1V | ||||
| 出 力 部 | 出力仕様 | 無接点出力(トライアック出力) | 接点出力 | |||
| 定格使用電圧 | AC100V～AC240V 50/60Hz | |||||
| 出力電流 | 0.5A AC-15 | |||||
| 開路時洩れ電流 | 5mA/240V | なし | ||||
| 動作時間 | 動作時1ms、開放時0.5サイクル＋1ms以下 | 10ms以下 | ||||
| 開閉耐久性 | 機械的 | － | 500万回 | |||
| 電気的 | － | 500万回 | 100万回 | |||
| 使用温度 | －10℃～55℃ | |||||
| 端子適合電線 | 電線 | φ1.6mm、1.25～2mm2 | ||||
| 圧着端子 | 1.25-3.5、2-3.5 | |||||
| 締付トルク | 0.9～1.5N・m | |||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,090円 ( 2,299円 ) | 在庫品1日目当日出荷可能 |
2,009円 ( 2,210円 ) | 5日目 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
1,423円 ( 1,565円 ) | 5日目 |
1,856円 ( 2,042円 ) | 在庫品1日目当日出荷可能 |
1,235円 ( 1,359円 ) | 5日目 |
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
2,170円 ( 2,387円 ) | 5日目 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
三菱電磁開閉器の操作コイル用インターフェースユニット。
【特長】
・シーケンサなどの電子機器の出力で交流操作形電磁接触器及び電磁継電器を開閉する為の操作コイル用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
