D3000シリーズ用工具
- 通常単価(税別)
- 92,610円～124,509円
- 税込単価
- 101,871円～136,960円
通常出荷日：在庫品1日目当日出荷可能
操作性と信頼性を向上させたD3000用工具。【特長】・圧着ヘッド部に電線サイズと圧着高さを刻印。・ハン...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

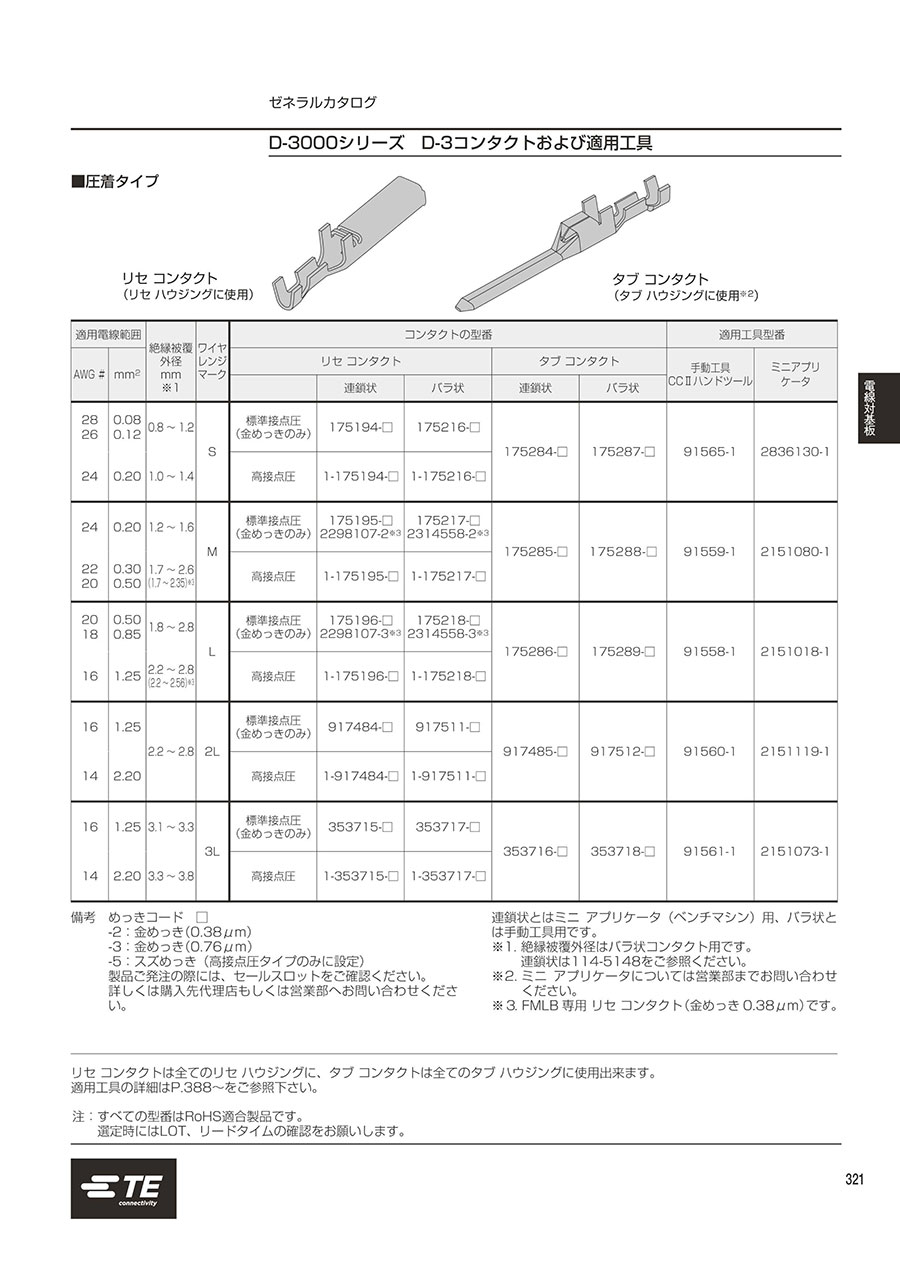

D-3000シリーズ D-3コンタクトおよび適用工具
| 適用電線範囲 | 絶縁被覆 外径 mm ※1 | ワイヤ レンジ マーク | コンタクトの型番 | 適用工具の型番 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| リセ コンタクト | タブ コンタクト | 手動工具 CCⅡハンドツール PEW12ハンドツール （PEW12のダイスのみ） | ミニアプリケータ | |||||||
| AWG | mm2 | 連鎖状 | バラ状 | 連鎖状 | バラ状 | |||||
| 24 | 0.20 | 1.2～1.6 | M | 標準接点圧 （金めっきのみ） | 175195-□ | 175217-□ | 175285-□ | 175288-□ | 91559-1 1762954-1 （1762955-1） | 2151080-1 |
| 22 20 | 0.30 0.50 | 1.7～2.6 | 高接点圧 | 1-175195-□ | 1-175217-□ | |||||
| 20 18 | 0.50 0.85 | 1.8～2.8 | L | 標準接点圧 （金めっきのみ） | 175196-□ | 175218-□ | 175286-□ | 175289-□ | 91558-1 1762956-1 （1762957-1） | 2151018-1 |
| 16 | 1.25 | 2.2～2.8 | 高接点圧 | 1-175196-□ | 1-175218-□ | |||||
| 16 | 1.25 | 2.2～2.8 | 2L | 標準接点圧 （金めっきのみ） | 917484-□ | 917511-□ | 917485-□ | 917512-□ | 91560-1 | 2151119-1 |
| 14 | 2.20 | 高接点圧 | 1-917484-□ | 1-917511-□ | ||||||
| 16 | 1.25 | 3.1～3.3 | 3L | 標準接点圧 （金めっきのみ） | 353715-□ | 353717-□ | 353716-□ | 353718-□ | 91561-1 | 2151073-1 |
| 14 | 2.20 | 3.3～3.8 | 高接点圧 | 1-353715-□ | 1-353717-□ | |||||
参考図
参考図:リセ コンタクト
（リセ ハウジングに使用）
参考図:タブ コンタクト
（タブ ハウジングに使用）
詳細情報
基本情報
操作性と信頼性を向上させたD3000用工具。
【特長】
・圧着ヘッド部に電線サイズと圧着高さを刻印。
・ハンドル部のラチェット機構により、安定した圧着品質が可能。
・ハンドルにウレタンカバーを施し、握り易さを実現。
【用途】
・産業機器用製品/事務機器用製品。
