RMFEV（CL3） NFPA79対応シールド付 ロボットケーブル
- 通常単価(税別)
- 1,270円～459,848円
- 税込単価
- 1,397円～505,833円
RMFEVシリーズの耐屈曲性能を持ちNFPA79に対応したリステッドケーブル、シールド付き。 【特長】...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・RMFEVSB(CL3)-AWG22-20P-(長さ) ・NA3FVRSB-0.3-20P-（長さ）
・RMFEVSB(CL3)-AWG20-7P-(長さ) ・NA3FVRSB-0.5-8P-（長さ）
・RMFEVSB(CL3)-AWG20-10P-(長さ) ・NA3FVRSB-0.5-10P-（長さ）
※代替品シリーズNA3FVRSB 高屈曲 UL規格 シールド付から仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、NA3FVRSB 高屈曲 UL規格 シールド付、NA3HRSB 小径高屈曲 UL規格 シールド付になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特長
※代表画像は層撚りですが、本ページでは対撚り商品もご案内しております。
RMFEVシリーズの耐屈曲性能を持つNFPA79に対応したリスティッドケーブル。
導体には80,100μmの極細線を使用。
機械的強度、耐熱性、耐屈曲性に極めて優れ、ケーブルの細径化を図ることができる。シースには難燃性、耐油性、柔軟性に優れたPVCを使用。
CSA規格（c-UL対応）、 UL規格に対応。
- ※ シールド付の商品です。

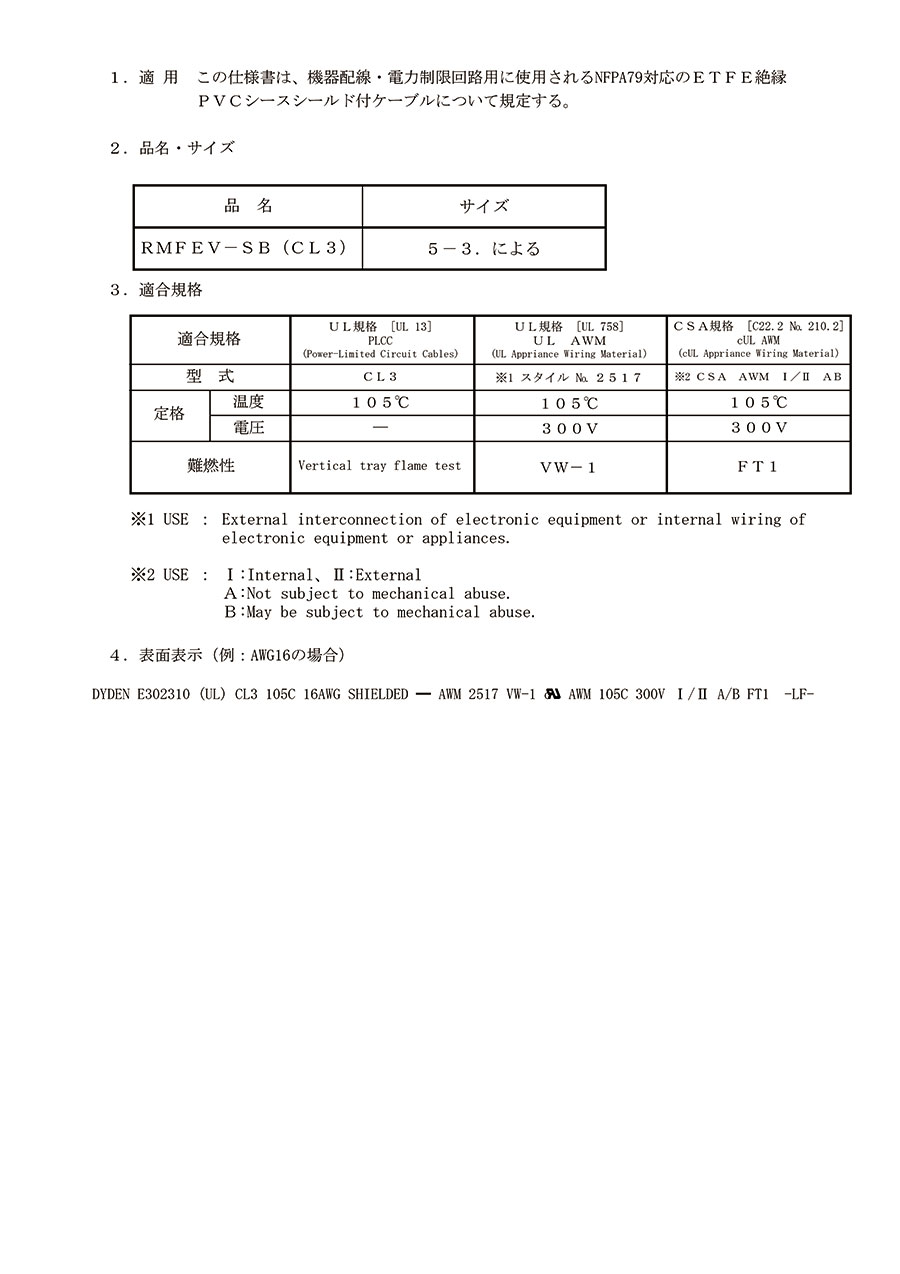

適合規格
UL13（Power Limited Circuit Cable）-CL3（105℃）
UL758（Appliance Wiring Material）-2517（105℃、300Ｖ）
（CSA AWM）-C22.2 No210.2 Ⅰ/II、A/B（105℃、300V）
材質
| 導体 Conductor | スズメッキ軟銅線 Tinned Annealed Copper |
|---|---|
| 絶縁 Insulation | ETFE ETFE |
| 編組シールド Braid shield | - |
| シース Sheath | 難燃・耐油性PVC Flame-retardant・Oil-resistant PVC |
電気特性
| 定格電圧 Rating voltage | 300V |
|---|---|
| 耐電圧 Dielectric strength | AC2000V/min |
| 絶縁抵抗 Insulation resistance | 100MΩ・km(at20℃) |
線心識別方法
■層撚り ― 線心識別方法
■ツイストペア ― 線心識別方法 （ご購入型番に”P”が含まれるもの 例：RMFEV（CL3）-AWG24-10P-100など）
製品仕様
| 導体断面積 | 導体構成 (導体径) | 線心径 | 導体抵抗 | 心数 | 仕上径 | 概算質量 |
|---|---|---|---|---|---|---|
| Nominal cross sectional area | Conductor composition (diameter) | Diameter of insulation | Conductor resistance | No. of core | Approx.Over all diameter | Approx.mass |
| AWG mm2 | mm | mm | Ω/km | 心 | mm | kg/km |
| AWG24 0.2 | 44/0.08 (0.61) | 1.01 | 97.6以下 | 2 | 4.6 | 30 |
| 3 | 4.8 | 35 | ||||
| 4 | 6.1 | 50 | ||||
| 6 | 6.4 | 60 | ||||
| 8 | 7.0 | 70 | ||||
| 10 | 7.5 | 80 | ||||
| 12 | 8.0 | 90 | ||||
| 14 | 8.8 | 110 | ||||
| 16 | 9.3 | 120 | ||||
| 20 | 10.4 | 140 | ||||
| 24 | 11.9 | 180 | ||||
| 30 | 10.9 | 170 | ||||
| 40 | 12.6 | 220 | ||||
| 50 | 16.7 | 330 | ||||
| AWG22 0.3 | 3/24/0.08 (0.97) | 1.37 | 59.6以下 | 2 | 5.3 | 40 |
| 3 | 5.6 | 45 | ||||
| 4 | 7.5 | 75 | ||||
| 6 | 7.9 | 85 | ||||
| 8 | 8.8 | 100 | ||||
| 10 | 9.5 | 120 | ||||
| 12 | 10.1 | 140 | ||||
| 14 | 10.8 | 150 | ||||
| 16 | 11.9 | 180 | ||||
| 20 | 13.4 | 210 | ||||
| 24 | 15.4 | 270 | ||||
| 30 | 14.4 | 290 | ||||
| 40 | 16.4 | 360 | ||||
| 50 | 22.3 | 530 | ||||
| AWG20 0.5 | 3/40/0.08 (1.26) | 1.76 | 35.8以下 | 2 | 6.1 | 55 |
| 3 | 6.4 | 65 | ||||
| 4 | 9.1 | 95 | ||||
| 6 | 9.6 | 120 | ||||
| 8 | 10.5 | 150 | ||||
| 10 | 11.5 | 170 | ||||
| 12 | 12.5 | 210 | ||||
| 14 | 13.5 | 240 | ||||
| 16 | 14.8 | 280 | ||||
| 20 | 16.9 | 340 | ||||
| 24 | 19.0 | 410 | ||||
| 30 | 17.8 | 430 | ||||
| 40 | 21.0 | 580 | ||||
| 50 | 27.4 | 770 | ||||
| AWG18 0.75 | 7/24/0.08 (1.36) | 1.86 | 25.6以下 | 2 | 6.3 | 65 |
| 3 | 6.7 | 75 | ||||
| 4 | 7.2 | 90 | ||||
| 6 | 8.5 | 120 | ||||
| 8 | 9.6 | 160 | ||||
| 10 | 10.8 | 180 | ||||
| AWG16 1.25 | 7/40/0.08 (1.75) | 2.35 | 15.3以下 | 2 | 7.4 | 85 |
| 3 | 7.8 | 110 | ||||
| 4 | 8.6 | 130 | ||||
| 6 | 10.0 | 180 | ||||
| 8 | 11.6 | 230 | ||||
| 10 | 13.2 | 290 | ||||
開発秘話
当社主力可動用ケーブルRMFEVシリーズのNFPA79対応に関するご要望・ご期待に応えるべく開発。
従来のロボットケーブルと同等の屈曲性能を持ったNFPA79対応のListedケーブルです。
配線スペースに制約のあるFA装置でも取り回しがし易い様に他のListedケーブルと比べて小径化を図っています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,397円 ( 2,637円 ) | 1日目 |
4,266円 ( 4,693円 ) | 1日目 |
5,757円 ( 6,333円 ) | 1日目 |
6,979円 ( 7,677円 ) | 1日目 |
8,723円 ( 9,595円 ) | 1日目 |
9,596円 ( 10,556円 ) | 1日目 |
11,195円 ( 12,315円 ) | 1日目 |
12,796円 ( 14,076円 ) | 1日目 |
14,394円 ( 15,833円 ) | 1日目 |
13,231円 ( 14,554円 ) | 1日目 |
14,554円 ( 16,009円 ) | 1日目 |
15,877円 ( 17,465円 ) | 1日目 |
17,200円 ( 18,920円 ) | 1日目 |
17,099円 ( 18,809円 ) | 1日目 |
18,320円 ( 20,152円 ) | 1日目 |
19,539円 ( 21,493円 ) | 1日目 |
20,762円 ( 22,838円 ) | 1日目 |
21,983円 ( 24,181円 ) | 1日目 |
23,204円 ( 25,524円 ) | 1日目 |
24,425円 ( 26,868円 ) | 1日目 |
25,648円 ( 28,213円 ) | 1日目 |
26,869円 ( 29,556円 ) | 1日目 |
28,089円 ( 30,898円 ) | 1日目 |
29,312円 ( 32,243円 ) | 1日目 |
30,533円 ( 33,586円 ) | 1日目 |
31,754円 ( 34,929円 ) | 1日目 |
30,620円 ( 33,682円 ) | 1日目 |
31,755円 ( 34,931円 ) | 1日目 |
32,888円 ( 36,177円 ) | 1日目 |
34,021円 ( 37,423円 ) | 1日目 |
35,156円 ( 38,672円 ) | 1日目 |
36,290円 ( 39,919円 ) | 1日目 |
37,425円 ( 41,168円 ) | 1日目 |
38,558円 ( 42,414円 ) | 1日目 |
39,694円 ( 43,663円 ) | 1日目 |
40,826円 ( 44,909円 ) | 1日目 |
41,960円 ( 46,156円 ) | 1日目 |
43,094円 ( 47,403円 ) | 1日目 |
44,229円 ( 48,652円 ) | 1日目 |
39,692円 ( 43,661円 ) | 1日目 |
40,684円 ( 44,752円 ) | 1日目 |
41,676円 ( 45,844円 ) | 1日目 |
42,669円 ( 46,936円 ) | 1日目 |
43,661円 ( 48,027円 ) | 1日目 |
47,631円 ( 52,394円 ) | 1日目 |
48,690円 ( 53,559円 ) | 1日目 |
49,748円 ( 54,723円 ) | 1日目 |
50,806円 ( 55,887円 ) | 1日目 |
51,864円 ( 57,050円 ) | 1日目 |
42,278円 ( 46,506円 ) | 1日目 |
43,122円 ( 47,434円 ) | 1日目 |
46,899円 ( 51,589円 ) | 1日目 |
47,801円 ( 52,581円 ) | 1日目 |
48,701円 ( 53,571円 ) | 1日目 |
49,605円 ( 54,566円 ) | 1日目 |
50,507円 ( 55,558円 ) | 1日目 |
51,408円 ( 56,549円 ) | 1日目 |
52,311円 ( 57,542円 ) | 1日目 |
53,213円 ( 58,534円 ) | 1日目 |
54,113円 ( 59,524円 ) | 1日目 |
詳細情報
基本情報
RMFEVシリーズの耐屈曲性能を持ちNFPA79に対応したリステッドケーブル、シールド付き。
【特長】
・絶縁体に硬く表面の滑りが良いふっ素樹脂（ETFE）を使用。
・機械的強度、耐熱性、耐屈曲性に優れている。
・ULのリスティング認証を取得したケーブルで、NFPA79の規制に対応している。
・シースには難燃性、耐油性、柔軟性に優れたPVCを使用。
【用途】
・ロボットの内部配線や半導体関連設備、搬送装置などの可動部分に。
・特に長期間の耐久性が要求される箇所に最適。
・シールド無し商品はこちら
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・RMFEVSB(CL3)-AWG22-20P-(長さ) ・NA3FVRSB-0.3-20P-（長さ）
・RMFEVSB(CL3)-AWG20-7P-(長さ) ・NA3FVRSB-0.5-8P-（長さ）
・RMFEVSB(CL3)-AWG20-10P-(長さ) ・NA3FVRSB-0.5-10P-（長さ）
※代替品シリーズNA3FVRSB 高屈曲 UL規格 シールド付から仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、NA3FVRSB 高屈曲 UL規格 シールド付、NA3HRSB 小径高屈曲 UL規格 シールド付になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
