Dy-SOFT機器内配線用電線
- 通常単価(税別)
- 871円～255,288円
- 税込単価
- 958円～280,817円
MTW認証を取得、柔軟性に優れた機器内配線用電線。【特長】・導体の細線構成、高...
詳細情報を確認するご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 UL1015/TEWシリーズ（ボビン巻/リール含む）となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
商品情報
高柔軟性でかつ耐久性に優れた機器内配線用電線
黒色（BK）
黄色／緑色（YG）
使用例
製品仕様
ラインナップ
| ケーブル種類 | 品名 | 特長 |
|---|---|---|
| 高柔軟性機器用電線 | Dy-SOFT（AWM／MTW） | 高柔軟性・耐熱性・難燃性・耐油性を有し、機器内配線に最適です。 MTW認証取得品です。 |
認証ケーブル
| 認証ケーブル | 適用説明 |
|---|---|
| リステッドケーブル（MTW 等） | ケーブル単体で製品として使用可能（完成品） （NFPA70/79 に従い現場にて配線可能） |
| AWM ケーブル（リコグニション） | リステッド化された製品の一部品としてのみ使用可能（部品） |
- ※ MTWはListing品となりますが、NFPA79に準じて御使用ください。
製品仕様
| 認証 | 電気用品 | UL MTW | UL AWM | CSA AWM | TUV CE マーキング |
|---|---|---|---|---|---|
| 適用規格 適用安全規格 | 電気用品安全法 | UL1063 | UL 758 | C22.2 No.210 | EN50525-2-31 |
| 形式記号 | H-KIV | MTW | UL STYLE 1015 | Ⅰ,A/B Oil Resistant | H07V-K |
| 定格電圧 | 600V | 600V | 600V | 600V | 450/750V |
| 定格温度 | 75℃ | 90℃ | 105℃ | 105℃ | 70℃ |
| 難燃性 | JIS C 3005 | VW-1 | VW-1 | FT1 | EN50265-2-1 |
- ※ UL MTW 新規認証取得
構造表
| 色 | サイズ （AWG） | 計算断面積 （mm2） | 導体構成 （本/mm） | 導体外径 （約mm） | 絶縁厚 （mm） | 仕上外径 （約mm） | 最大仕上外径 （mm） | 概算質量 （kg/km） | 許容電流 (A/30℃) |
|---|---|---|---|---|---|---|---|---|---|
| BK（黒） YG（黄/緑・ストレート） | 18 | 0.84 | 33/0.18 | 1.2 | 0.85 | 2.9 | 3.4 | 16 | 23 |
| 16 | 1.5 | 59/0.18 | 1.6 | 0.85 | 3.3 | 3.8 | 23 | 33 | |
| 14 | 2.16 | 85/0.18 | 1.9 | 0.9 | 3.7 | 4.2 | 30 | 42 | |
| 12 | 3.56 | 7/20/0.18 | 2.7 | 0.9 | 4.5 | 5 | 48 | 56 | |
| 10 | 5.52 | 7/31/0.18 | 3.4 | 1 | 5.4 | 5.9 | 73 | 74 | |
| 8 | 8.91 | 7/50/0.18 | 4.3 | 1.3 | 6.9 | 7.4 | 120 | 99 | |
| 6 | 14.07 | 7/79/0.18 | 5.4 | 1.7 | 8.8 | 9.3 | 190 | 134 | |
| 4 | 22.27 | 7/125/0.18 | 6.8 | 1.7 | 10.2 | 11.2 | 280 | 175 | |
| 2 | 35.45 | 7/199/0.18 | 8.6 | 1.8 | 12.2 | 13.2 | 425 | 236 | |
| 1 | 44.48 | 19/92/0.18 | 9.8 | 2.3 | 14.4 | 15.4 | 545 | 270 | |
| 1/0 | 56.57 | 19/117/0.18 | 11 | 2.3 | 15.6 | 16.6 | 670 | 319 | |
| 2/0 | 73.49 | 19/152/0.18 | 12.6 | 2.3 | 17.2 | 18.2 | 845 | 373 | |
| 3/0 | 91.61 | 12/300/0.18 | 14.7 | 2.3 | 19.3 | 20.3 | 1050 | 429 | |
| 4/0 | 116.04 | 19/240/0.18 | 15.8 | 2.3 | 20.4 | 21.9 | 1290 | 500 |
- ※ YG（黄/緑・ストレート）は、黄色線芯に緑色色帯（約40％保持）を施したものです。
- ※許容電流はあくまでも参考値で保証値ではありません。
表面表示
※ AWG18 及び 500kcmil 以上は CE マーキング対象外です。300kcmil 以上は電気用品対象外です。

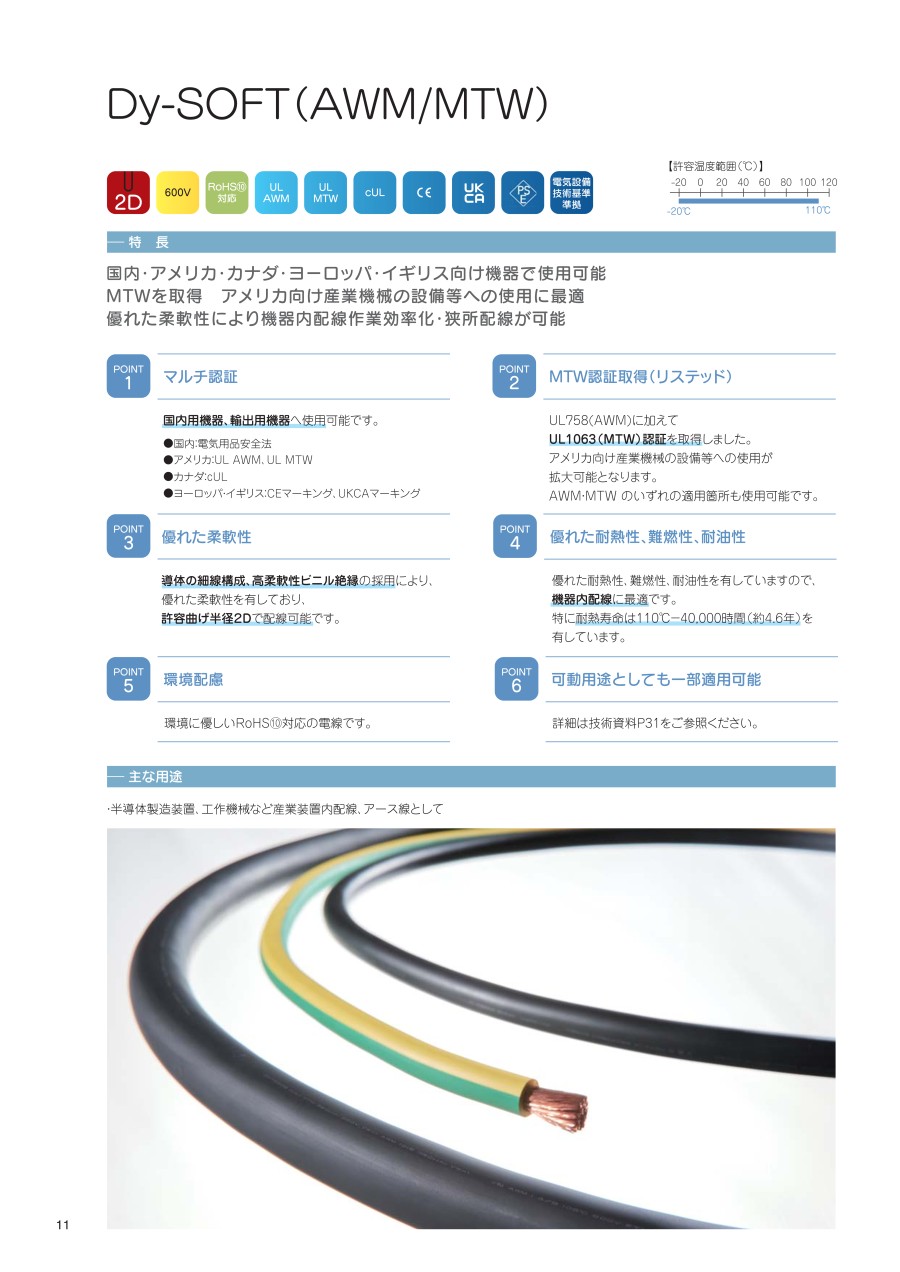

この商品の特長について
特長
1.マルチ認証
国内用機器、輸出用機器へ使用可能。
国内：電気用品安全法
アメリカ：UL（UL1063/MTW を追加取得）
カナダ：cUL
欧州：CEマーキング
2. 耐熱寿命
110℃-40,000 時間（4.6 年）という高い耐熱性を有している。
許容電流アップによりサイズダウン可能。
3.曲げ半径2Dでの配線可
導体の細線構成、高柔軟ビニル絶縁の採用により、優れた柔軟性を有している。
狭い機器内での配線作業の効率化、曲げ半径の低減による機器内の省スペース化が可能となる。
4.MTW認証対応
MTW認証（Listing）を取得しており、米国向け産業機械設備等への使用に最適。
AWM・MTWのいずれの適用箇所にも使用可能。
※Listing品となりますが、NFPA79に準じてご使用ください。
開発秘話
自社配合の被覆材料、細線導体により他社に負けない柔軟性を実現しております。
また、お客様ニーズに応えるべく生産体制の見直しを行い、小ロット、小生産、短納期に対応できる生産効率化も進めてまいりました。
お客様の満足、感動を得る製品作りに日々努力しております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,976円 ( 5,474円 ) | 1日目 |
9,048円 ( 9,953円 ) | 1日目 |
13,571円 ( 14,928円 ) | 1日目 |
18,094円 ( 19,903円 ) | 1日目 |
19,138円 ( 21,052円 ) | 1日目 |
22,966円 ( 25,263円 ) | 1日目 |
26,794円 ( 29,473円 ) | 1日目 |
30,622円 ( 33,684円 ) | 1日目 |
31,988円 ( 35,187円 ) | 1日目 |
30,857円 ( 33,943円 ) | 1日目 |
33,942円 ( 37,336円 ) | 1日目 |
37,028円 ( 40,731円 ) | 1日目 |
40,114円 ( 44,125円 ) | 1日目 |
43,199円 ( 47,519円 ) | 1日目 |
46,285円 ( 50,914円 ) | 1日目 |
49,371円 ( 54,308円 ) | 1日目 |
52,456円 ( 57,702円 ) | 1日目 |
55,542円 ( 61,096円 ) | 1日目 |
58,628円 ( 64,491円 ) | 1日目 |
61,713円 ( 67,884円 ) | 1日目 |
64,799円 ( 71,279円 ) | 1日目 |
67,885円 ( 74,674円 ) | 1日目 |
70,970円 ( 78,067円 ) | 1日目 |
74,056円 ( 81,462円 ) | 1日目 |
77,142円 ( 84,856円 ) | 1日目 |
80,227円 ( 88,250円 ) | 1日目 |
83,313円 ( 91,644円 ) | 1日目 |
86,399円 ( 95,039円 ) | 1日目 |
89,484円 ( 98,432円 ) | 1日目 |
92,570円 ( 101,827円 ) | 1日目 |
95,656円 ( 105,222円 ) | 1日目 |
98,741円 ( 108,615円 ) | 1日目 |
101,827円 ( 112,010円 ) | 1日目 |
104,913円 ( 115,404円 ) | 1日目 |
107,998円 ( 118,798円 ) | 1日目 |
111,084円 ( 122,192円 ) | 1日目 |
114,170円 ( 125,587円 ) | 1日目 |
117,255円 ( 128,981円 ) | 1日目 |
120,341円 ( 132,375円 ) | 1日目 |
123,427円 ( 135,770円 ) | 1日目 |
126,512円 ( 139,163円 ) | 1日目 |
129,598円 ( 142,558円 ) | 1日目 |
132,684円 ( 145,952円 ) | 1日目 |
135,769円 ( 149,346円 ) | 1日目 |
138,855円 ( 152,741円 ) | 1日目 |
141,941円 ( 156,135円 ) | 1日目 |
145,026円 ( 159,529円 ) | 1日目 |
148,112円 ( 162,923円 ) | 1日目 |
151,198円 ( 166,318円 ) | 1日目 |
128,867円 ( 141,754円 ) | 1日目 |
131,444円 ( 144,588円 ) | 1日目 |
134,021円 ( 147,423円 ) | 1日目 |
136,599円 ( 150,259円 ) | 1日目 |
139,176円 ( 153,094円 ) | 1日目 |
141,753円 ( 155,928円 ) | 1日目 |
144,331円 ( 158,764円 ) | 1日目 |
146,908円 ( 161,599円 ) | 1日目 |
149,485円 ( 164,434円 ) | 1日目 |
152,063円 ( 167,269円 ) | 1日目 |
154,640円 ( 170,104円 ) | 1日目 |
詳細情報
基本情報
MTW認証を取得、柔軟性に優れた機器内配線用電線。
【特長】
・導体の細線構成、高柔軟性ビニル絶縁の採用により、優れた柔軟性を有している
・狭い機器内での配線作業の効率化、曲げ半径の低減による機器内の省スペース化が可能
・優れた耐熱性（110℃ 40,000時間）、難燃性、耐油性を有しているので、機器内配線に最適
・国内規格（電気用品安全法）、国際規格（UL・cUL、CEマーキング）適合品
・国内向機器、輸出用機器のいずれにも使用可能。定格600V
【用途】
・建築物用電源盤や工作機械動力盤、産業機械動力盤の主回路等に便利
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 UL1015/TEWシリーズ（ボビン巻/リール含む）となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
