BP14 ケーブルコネクタの仕様

BP14-21D1の外観

BP14-23Dの外観

BP14-34Dの外観

BP14-47Eの外観

材質
・本体：ナイロン
・パッキン：EPDM（BP14-14D1～34D）、CRゴム（BP14-47E～60E）
色彩
・本体：黒（BP14-14D1～34D）、グレー（BP14-47E～60E）
・パッキン：黒

BP14-14D1～34Dの外形図

BP14-47E～60Eの外形図

BP14-14D1～34D

品名記号	ねじサイズ	六角対辺 mm			寸法 mm						取付可能最大板厚	取付穴 mm	適用ケーブル外径 mm
品名記号	ねじサイズ	キャップ	本体	ナット	A	B	C	φD	E	F	取付可能最大板厚	取付穴 mm	適用ケーブル外径 mm
BP14-14D1	G1/4	19	19	19	12.5	12	8.4	13.2	1	4.4	～t 3.2	φ14	φ4～5.5
BP14-14D2	G1/4	19	19	19	12.5	12	8.4	13.2	1	4.4	～t 3.2	φ14	φ5.5～7
BP14-21D1	G1/2	27	27	27	15	14.5	9	20.9	1	5	～t 3.2	φ21	φ7～9
BP14-21D2	G1/2	27	27	27	15	14.5	9	20.9	1	5	～t 3.2	φ21	φ9～11
BP14-23D	G5/8	32	32	30	17	15.5	10.5	22.9	1	6	～t 3.2	φ23	φ11～13.5
BP14-27D	G3/4	41	41	32	23	21.5	11.3	26.4	1.5	7.5	～t 3.2	φ27	φ13.5～18
BP14-34D	G1	46	46	46	17.5	17.5	11	33.2	1.5	6.5	～t 3.2	φ34	φ18～23

BP14-47E～60E

品名記号	ねじサイズ	寸法 mm								取付可能最大板厚	取付穴 mm	適用ケーブル外径 mm
品名記号	ねじサイズ	A	B	C	φD	E	F	G	H	取付可能最大板厚	取付穴 mm	適用ケーブル外径 mm
BP14-47E	Pg36	32	17.5	13	47	1.5	8	59	65	～t 2.5	φ47.5	φ18～31.5
BP14-54E	Pg42	32	19.5	13	54	1.5	9	64	70.5	～t 2.5	φ54.5	φ24～38.5
BP14-60E	Pg48	33	19.5	14	59.3	1.5	9.5	69	75.5	～t 2.5	φ59.8	φ35～47.5

型番リスト

表示件数

型番

使用ケーブル外径

ネジ規格

ネジサイズ

色

取付穴（φ）

(mm)

内径

(mm)

外径

(mm)

パッキン材質

内容量

RoHS?

最小発注数量

Φ4～5.5	G(PF)ネジ	G(PF) 1/4"	黒	14	13.2	19	EPDM	10コ入	10	1パック 10個入り
Φ4～5.5	G(PF)ネジ	G(PF) 1/4"	黒	14	13.2	19	EPDM	1コ入	-	1個
Φ5.5～7	G(PF)ネジ	G(PF) 1/4"	黒	14	13.2	19	EPDM	10コ入	10	1パック 10個入り
Φ5.5～7	G(PF)ネジ	G(PF) 1/4"	黒	14	13.2	19	EPDM	1コ入	-	1個
Φ7～9	G(PF)ネジ	G(PF) 1/2"	黒	21	20.9	27	EPDM	10コ入	10	1パック 10個入り
Φ7～9	G(PF)ネジ	G(PF) 1/2"	黒	21	20.9	27	EPDM	1コ入	-	1個
Φ9～11	G(PF)ネジ	G(PF) 1/2"	黒	21	20.9	27	EPDM	1コ入	10	1パック 10個入り
Φ9～11	G(PF)ネジ	G(PF) 1/2"	黒	21	20.9	27	EPDM	1コ入	-	1個
Φ11～13.5	G(PF)ネジ	G(PF) 5/8"	黒	23	22.9	32	EPDM	10コ入	10	1パック 10個入り
Φ11～13.5	G(PF)ネジ	G(PF) 5/8"	黒	23	22.9	32	EPDM	1コ入	-	1個
Φ13.5～18	G(PF)ネジ	G(PF) 3/4"	黒	27	26.4	41	EPDM	5コ入	10	1パック 5個入り
Φ13.5～18	G(PF)ネジ	G(PF) 3/4"	黒	27	26.4	41	EPDM	1コ入	-	1個
Φ18～23	G(PF)ネジ	G(PF) 1"	黒	34	33.2	46	EPDM	5コ入	10	1パック 5個入り
Φ18～23	G(PF)ネジ	G(PF) 1"	黒	34	33.2	46	EPDM	1コ入	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,140円 ( 4,554円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	3日目
4,140円1,656円 ( 1,822円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	3日目
5,700円 ( 6,270円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	3日目
5,700円 ( 6,270円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	3日目
4,800円 ( 5,280円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	3日目
6,060円4,545円 ( 5,000円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	3日目
7,500円5,250円 ( 5,775円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	3日目

詳細情報

基本情報

基本情報

配線時に最適なケーブルコネクタ。
【特長】
・防塵、防水構造でケーブルの入線・出線が簡単に行えます
【用途】
・屋内用です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

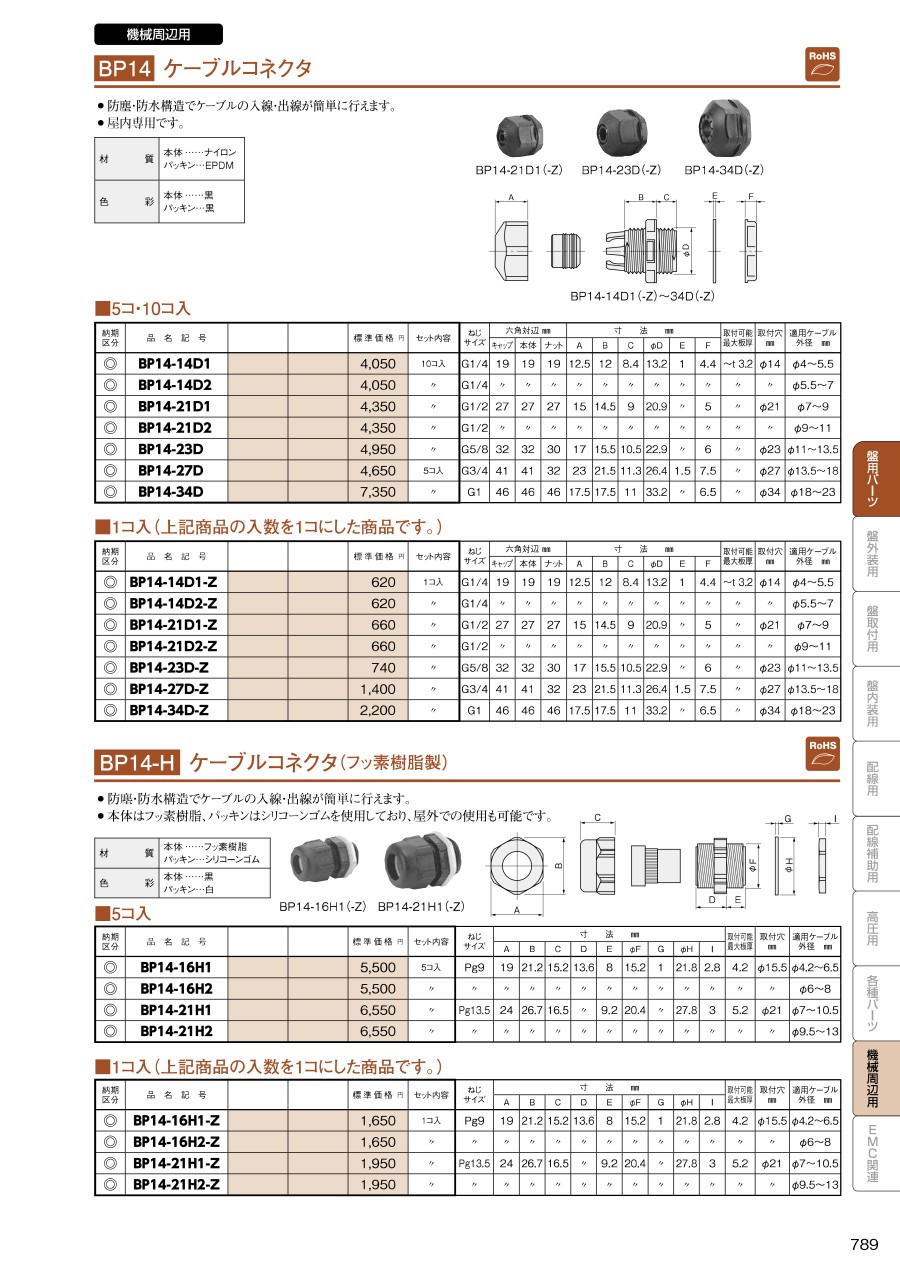

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
