日東工業

ACG アルミケーブルコネクタ

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

通常単価(税別): 3,495円2,097円

税込単価: 3,845円2,307円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

防塵･防水構造のアルミケーブルコネクタ。【特長】・塗装色：ライトベージュ塗装（...

形状
一体型
ネジ規格
G(PF)ネジ
材質
金属
色
その他
保護機能(耐環境性)
防水性
代表規格
ROHS
色彩又は表面処理
ライトベージュ塗装(5Y7/1)
本体材質
アルミ鋳造製

ご注意

【販売終了】在庫無くなり次第、受注受付終了となります。

型番:

ACG-22

解除

ACG-22の仕様・寸法情報

形状

一体型

使用ケーブル外径

Φ12.5～17.5ｍｍ

ネジ規格

G(PF)ネジ

材質

金属

色

その他

保護機能(耐環境性)

防水性

代表規格

ROHS

取付穴（φ）(mm)

外径(mm)

色彩又は表面処理

ライトベージュ塗装(5Y7/1)

本体材質

アルミ鋳造製

備考

ネジサイズ:G3/4

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

ACG アルミケーブルコネクタ ACG-16／22／28／36／42の仕様

ACG アルミケーブルコネクタの外観

ACG-16の外観

※写真はモノクロのイメージです。実際の色とは異なります。

ACG-28の外観

※写真はモノクロのイメージです。実際の色とは異なります。

品名記号	ねじサイズ	適用ケーブル外径（φmm）	取付穴径（φmm）
ACG-16	G 1/2	8.0～12.5	22
ACG-22	G 3/4	12.5～17.5	27
ACG-28	G 1	17.5～22.5	34
ACG-36	G 1 1/4	22.5～30.5	43
ACG-42	G 1 1/2	30.5～34.5	49

寸法図

（単位：mm）

ACG アルミケーブルコネクタの寸法図

機種	寸法
機種	A	B	C	D	管用平行ネジ E	F	G	H
ケーブルコネクタ16	18.5	28	24	13	PF 1/2	（61）	30	27
ケーブルコネクタ22	19	31	30	18	PF 3/4	（66）	36	32
ケーブルコネクタ28	22	35	36	23	PF 1	（74）	45	41
ケーブルコネクタ36	22	38	46	31	PF 1 1/4	（81）	55	49
ケーブルコネクタ42	23.5	38	55	36	PF 1 1/2	（84）	66	60

型番リスト

表示件数

型番

ACG-22

使用ケーブル外径

取付穴（φ）

(mm)

外径

(mm)

備考

RoHS?

最小発注数量

Φ12.5～17.5ｍｍ

ネジサイズ:G3/4

1個

通常単価(税別) (税込単価)	通常出荷日

3,495円2,097円
( 2,307円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

防塵･防水構造のアルミケーブルコネクタ。
【特長】
・塗装色：ライトベージュ塗装（5Y7/1）。
・本体材質：アルミ鋳造製。
・ロックナット材質：鉄製（電気亜鉛めっき）。
・絶縁ブッシング材質：ポリカーボネート樹脂。
【用途】
・ケーブルをキャビネットなどに引き込むときに使用。

ご注意

【販売終了】在庫無くなり次第、受注受付終了となります。

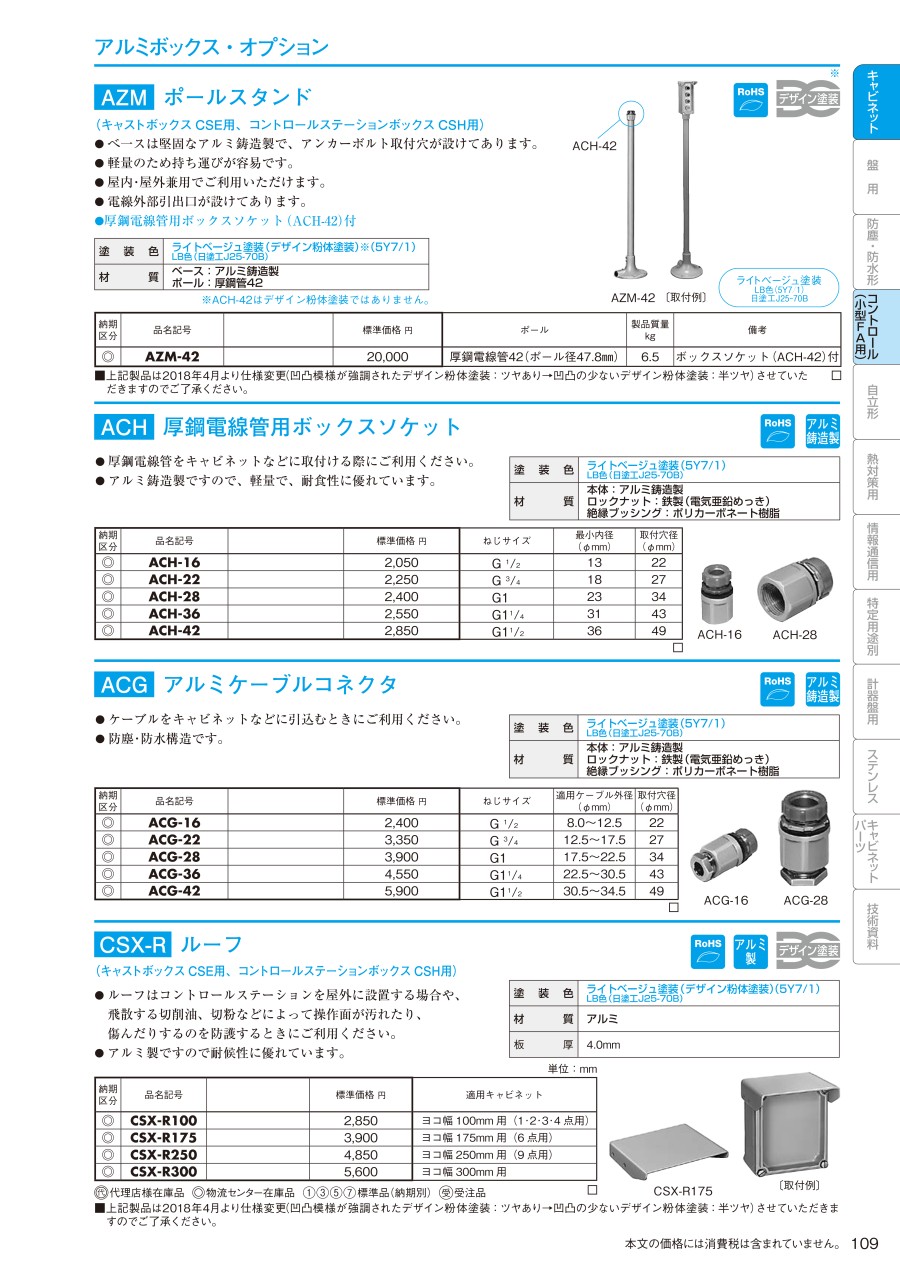

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ACG アルミケーブルコネクタの型番ACG-22のページです。型番ACG-22に関する仕様情報を記載しております。
