部品取付パーツ レスロック OL-F4-30・OL-F4-50【50個入り】
- 通常単価(税別)
- 3,085円～3,667円
- 税込単価
- 3,394円～4,034円
機械周りの配線、配管を浮かす外装パーツ。配線・配管を浮かす ！！TPM の必需...
詳細情報を確認する- 種類
- ケース用パーツ
- 横寸法 (mm)
- 28
- 色
- 黒
- 使用周囲温度 (℃)
- -25～+80
- パック入り数 (個)
- 50
商品仕様
レスロック OL-F4-30・OL-F4-50の仕様
レスロック OL-F4-30・OL-F4-50の外観
レスロック OL-F4-30・OL-F4-50の使用例
レスロック OL-F4-30・OL-F4-50の使用例
作業手順
取り付ける。（上下逆さ向きでも取り付け可能）
- ※ ねじ取り付けの場合
取り付け面にレスロックをねじ止めする。
結束バンド取り付けの場合
取り付け面にレスロックを結束バンドで取り付ける。
結束バンドを通し、結束する。
電線や配管をレスロックの凹部に沿わせ、結束バンドを通す。
結束バンドを引っ張り、電線や配管を固定する。
外形図
OL - F4 - 30の外形寸法図
OL - F4 - 50の外形寸法図
開発秘話
機械周りのケーブルの取り回しにおいて、筺体にケーブルを直付で取り回しをするとケーブルと筺体の隙間無く、そこに埃や油、切りくずなどが溜まってしまい、場合によってはそれに起因する不具合が発生する場合があり、設計仕様書に筐体からケーブルを離さなければならない規定があるお客様がある事から開発した製品です。
これにより、空間ができる事から、機械の清掃がし易くなります。
詳細情報
基本情報
機械周りの配線、配管を浮かす外装パーツ。
配線・配管を浮かす ！！
TPM の必需品 ！
【特長】
・機械、設備廻りの清掃、洗浄作業が楽々。
・固定方法は「ねじ止め」「バンド止め」どちらでも。
・ケーブル・フレキチューブ・エアホース等、用途に合わせ3ヶ所（上・左・右）固定可能。
【用途】
・清掃・洗浄が頻繁な機械廻りに（食品・薬品機械など）。
・切削屑が出る機械廻りに（切削マシン・木工機械など）。
・ケーブル・フレキチューブ等の直付けを制限している設備廻りに。

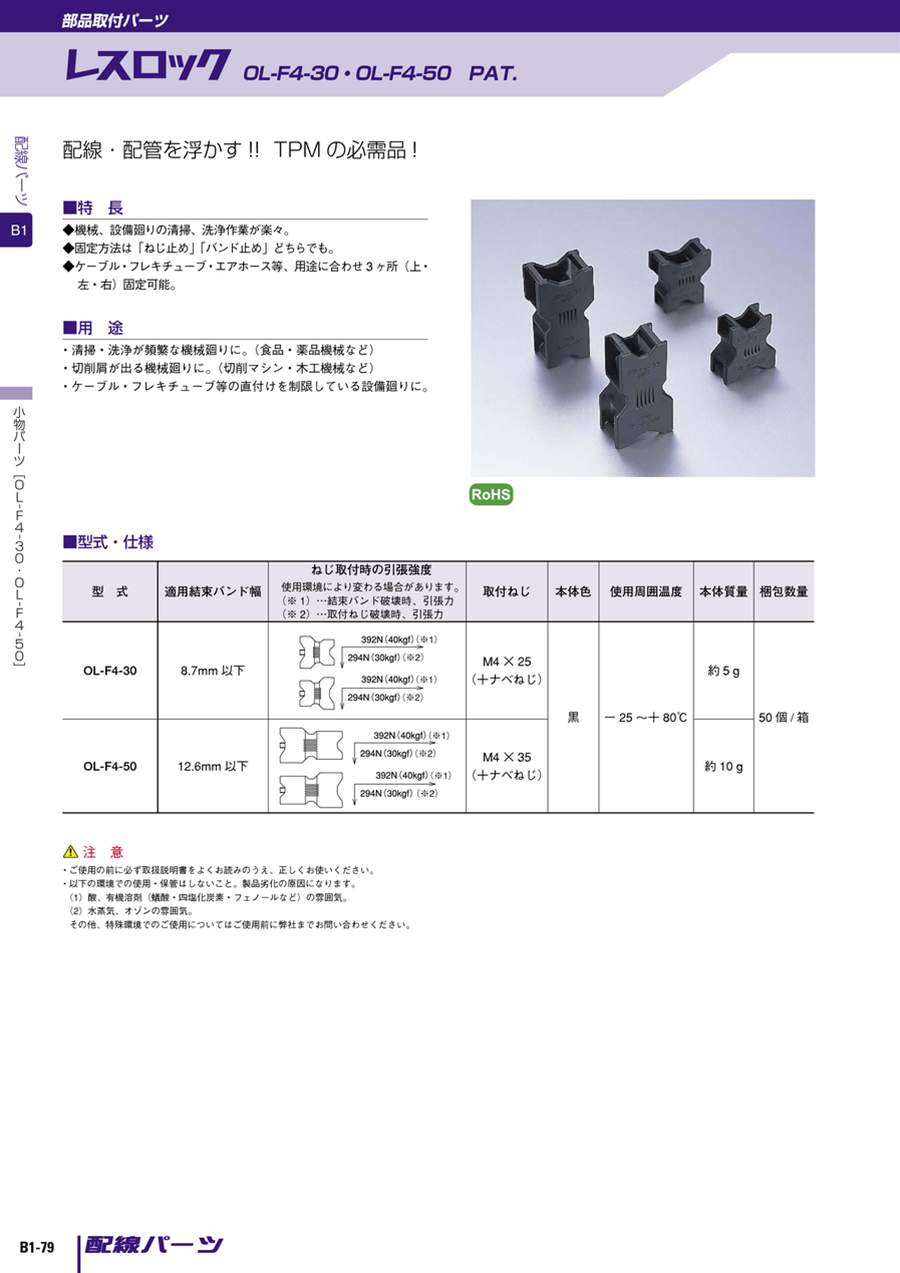

カタログ
