防水型ケーブルクランプ キャプコン OAL-16
閲覧中の商品と併せてご検討ください
－閉じる
OAL-16の仕様・寸法情報
種類
ケーブルグランド
形状
アングル型
使用ケーブル外径
Φ4～12mm
ネジ規格
CTGネジ
ネジサイズ
CTG16
材質
樹脂
色
黒
保護機能(耐環境性)
耐油性
材質（本体部）
ナイロン66
取付ネジ
CTG16（G1/2）
取付穴径(mm)
φ21
使用周囲温度(℃)
-25～+80
内径 φ(mm)
26
外径 φ(mm)
29
仕様
CTG16用L型アングルホルダー
-
-
商品情報
製品仕様
- 耐油性タイプ
- 適合電線径:4～12mm
- 取付穴径:21mm
- 取付ねじ:CTG16（G1/2）
- 適合板厚:3mm以下
- 使用可能温度:-25～+80℃
- 質量:約13g
作業手順
キャプコンを取付ける。
電線を通す。
キャプコン本体をOAL-16に固定する。キャプコンの締付キャップを締めて固定する。
電線が固定されているか確認する。
リミットスイッチなどのタップ加工穴への取付
- ロックナットを外して機器に固定。
方向決めについて
- 出荷時に厚さ1.0ｍｍと1.5ｍｍのパッキン2枚を取り付け済み。
- このパッキンのどちらか、又は両方のパッキンを使用し、方向決めを行う。
外形図
材質
部品名称と材質
- 平パッキン:NBR（ニトリルゴム）
- ロックナット:ナイロン66（難燃グレードUL94V-2）
- 本体:ナイロン66（難燃グレードUV94V-2）
詳細情報
基本情報
電線を直角に配線できるケーブルグランド。
【特長】
・ケーブルを通すだけで簡単に配線を直角に引き回すことができ、見た目もきれいに仕上がる
・耐油性タイプのみ
【用途】
・制御盤、中継ボックス、リミットスイッチほか各種電気配線器具に最適
・配線を直角に曲げたいとき、OA-1、OAｰS1やOA-W16シリーズと組み合わせて使用

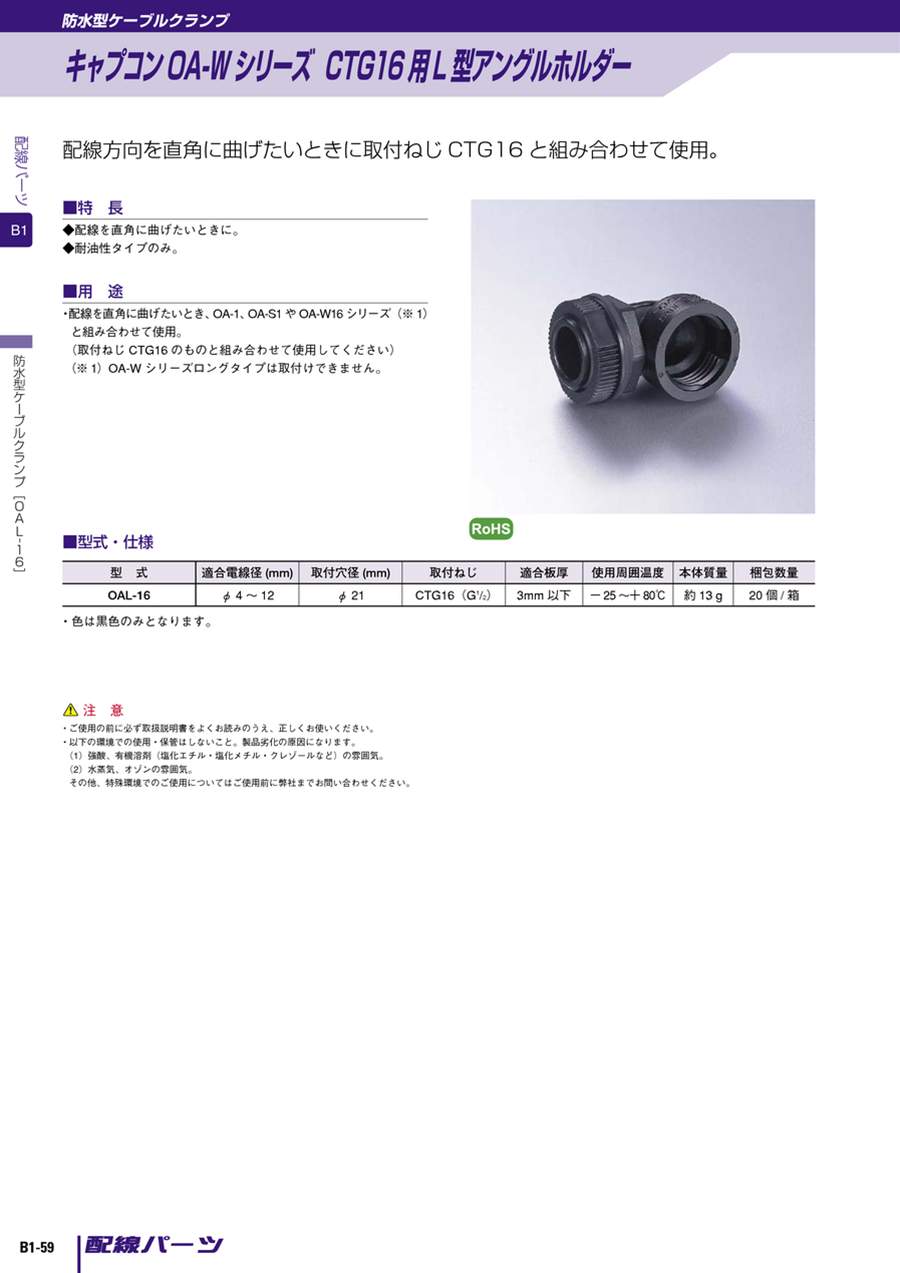

カタログ
