防水型ケーブルクランプ キャプコン OA-WSシリーズ【1～10個入り】
- 通常単価(税別)
- 628円～9,270円特別価格
- 税込単価
- 691円～10,197円特別価格
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・製品タイプは耐油性/耐候性の2タイプを用意・使用環境に応じてご選択油のかかる場所には耐油性タ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
狭い個所からケーブル引出部に使用するキャプコンOA-WSシリーズ スリムタイプ
キャプコンOA-WSシリーズ スリムタイプ
キャプコンOA-WSシリーズ スリムタイプの使用例
キャプコンOA-WSシリーズ スリムタイプの型式・仕様
耐油性タイプ ゴムブッシュ：黒 Oリング：黒
| 型式 | 適合電線径(mm) | 取付ねじ | 使用周囲 温度 | 本体質量 |
|---|---|---|---|---|
| OA-WS04M-20/25 | ø2～2.5 | M4 P=0.5 | -25～+100℃ | 約2g |
| OA-WS06M-25/40 | ø2.5～4 | M6 P=0.5 | 約4g | |
| OA-WS07M-35/50 | ø3.5～5 | M7 P=0.5 | 約4g | |
| OA-WS08M-45/60 | ø4.5～6 | M8 P=0.5 | 約5g | |
| OA-WS09M-55/70 | ø5.5～7 | M9 P=0.5 | 約5g | |
| OA-WS10M-65/80 | ø6.5～8 | M10 P=0.5 | 約6g |
耐候性タイプ ゴムブッシュ：青 Oリング：青
| 型式 | 適合電線径(mm) | 取付ねじ | 使用周囲 温度 | 本体質量 |
|---|---|---|---|---|
| OA-WS04M-20/25E | ø2～2.5 | M4 P=0.5 | -25～+100℃ | 約2g |
| OA-WS06M-25/40E | ø2.5～4 | M6 P=0.5 | 約4g | |
| OA-WS07M-35/50E | ø3.5～5 | M7 P=0.5 | 約4g | |
| OA-WS08M-45/60E | ø4.5～6 | M8 P=0.5 | 約5g | |
| OA-WS09M-55/70E | ø5.5～7 | M9 P=0.5 | 約5g | |
| OA-WS10M-65/80E | ø6.5～8 | M10 P=0.5 | 約6g |
キャプコンOA-WSシリーズ スリムタイプの作業手順
キャプコンを取り付ける。
電線を通す。
締付けキャップを締めて電線を固定し、
電線が固定されているか確認する。
キャプコンOA-WSシリーズ スリムタイプの外形図と寸法
OA-WS04M-20/25
OA-WS04M-20/25の外形図と寸法
OA-WS09M-55/70
OA-WS09M-55/70の外形図と寸法
材質
材質説明図。NBR:ニトリルゴム、EPDM:エチレンプロピレンゴム。
注意・禁止事項
油中・水中では使用できません。
以下の環境での使用・保管はしないこと。製品劣化の原因になります。
- 1.強酸、有機溶剤（塩化エチル・塩化メチル・クレゾールなど）の雰囲気。
- 2.水蒸気、オゾンの雰囲気。
耐油性タイプ（ゴム色-黒）の場合
- ※ 油のかからない環境では耐候性タイプをお薦めします。
耐候性タイプ（ゴム色-青）の場合
- 1.油気の雰囲気では使用しないこと。
- 2.その他、特殊環境でのご使用についてはご使用前にお問い合わせください。
開発秘話
OA-Wの発売以降、キャプコンの小型化の要望により開発した製品です。
耐油性・耐候性および保護等級IP67はそのままにケーブル締付構造を新たに開発し、
樹脂製のOA-Wシリーズよりも大幅にコンパクトな形状にする事に成功しました。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,001円 ( 6,601円 ) | 在庫品1日目当日出荷可能 |
6,001円 ( 6,601円 ) | 在庫品1日目当日出荷可能 |
5,035円 ( 5,539円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
6,089円3,348円 ( 3,683円 ) | 在庫品1日目当日出荷可能 |
843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
941円 ( 1,035円 ) | 在庫品1日目当日出荷可能 |
6,745円 ( 7,420円 ) | 在庫品1日目当日出荷可能 |
727円 ( 800円 ) | 在庫品1日目当日出荷可能 |
628円 ( 691円 ) | 在庫品1日目当日出荷可能 |
5,685円 ( 6,254円 ) | 在庫品1日目当日出荷可能 |
7,740円 ( 8,514円 ) | 4日目 |
7,740円 ( 8,514円 ) | 4日目 |
8,230円 ( 9,053円 ) | 4日目 |
8,230円 ( 9,053円 ) | 4日目 |
8,760円 ( 9,636円 ) | 4日目 |
8,760円 ( 9,636円 ) | 4日目 |
9,270円 ( 10,197円 ) | 4日目 |
9,270円 ( 10,197円 ) | 4日目 |
詳細情報
基本情報
【特長】
・製品タイプは耐油性/耐候性の2タイプを用意
・使用環境に応じてご選択
油のかかる場所には耐油性タイプ
屋外での使用には耐候性タイプ
屋内でも油のかからない場所には耐候性タイプをお薦めします
【用途】
・小型モータ、センサ、検出ヘッドの電線引出部
・計測器の電線引出部
・その他、狭いスペースでの電線引出部など、各種用途
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

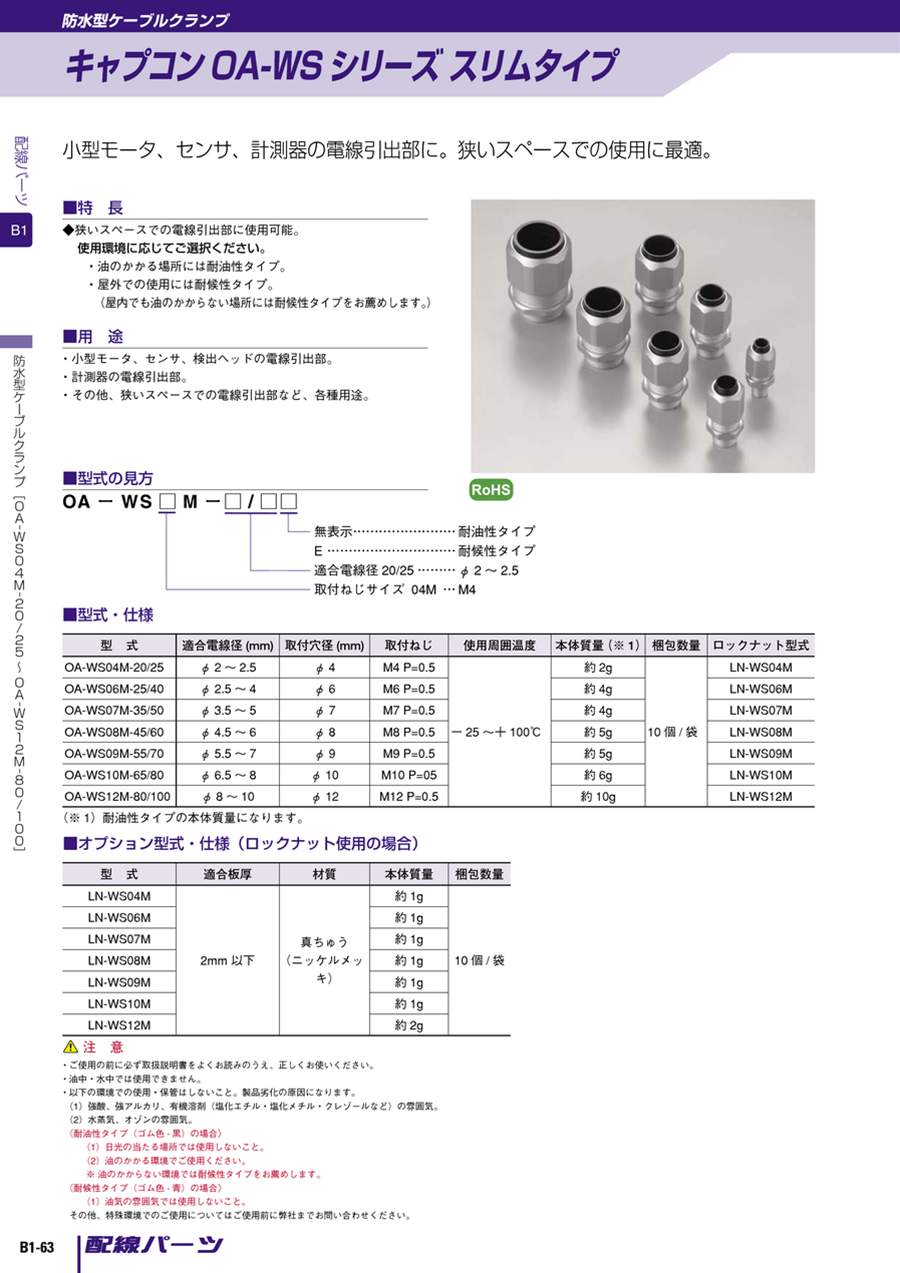

カタログ
商品担当おすすめ
防水型ケーブルクランプ キャプコン OA-WSシリーズのレビュー
特殊サイズの穴径のタップからの電源ケーブルの引き出し
3
3.02022/01/13
モノは満足でしたが取付用のナットは付属していません。
写真や図面にナットのあるなしが混在していて紛らわしい。
しかもナッ...もっと読む
1人が参考にしています。
製品
5
5.02019/10/23
コネクタと一緒に購入しました。
価格は少し高いですが、製品自体しっかりしたつくりになっていますので
妥当だと思います。
0人が参考にしています。
手元コントローラのケーブルグランドに使用
4
4.02019/08/28
手元コントローラのケーブルグランドに使用しました。防水型でサイズが小径で短く、求めていた仕様にぴったりでした。価格がもう...もっと読む
0人が参考にしています。
コード引き出し口の防水
4
4.02018/11/07
小型の防水ケーブルグランドで防水タイプとして使いやすい。
ベースのOリングの密着面に気をつければ問題なく使用できるので良...もっと読む
0人が参考にしています。
タブレットに使用
5
5.02018/04/25
タブレットのコネクタの防水に使用しています。サイズが豊富で、他商品にはない選択肢があり良かったです。構造が単純なので取り...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q各部品の締付推奨トルクを教えてください。
A
ご使用される環境・条件によって数値は異なります。
参考値になりますが、メーカーＨＰにて公開しております。
参考値になりますが、メーカーＨＰにて公開しております。
Q耐油性タイプ及び、耐候性タイプの選定方法について教えてください。
A
油、薬品などがかかる現場では耐油タイプをお使いください。また屋内でも 油、薬品がかからない場合は紫外線、オゾンの影響を考慮し耐候性をご使用下さい。
