汎用型ケーブルクランプ キャプコン OA-1ウス（薄鋼電線管用）
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 453円294円
- 税込単価
- 498円323円
ケーブルグランドのロングセラー商品。呼び19の薄鋼電線管末端および薄鋼用ボック...
詳細情報を確認する閲覧中の商品と併せてご検討ください
OA-1ｳｽの仕様・寸法情報
商品情報

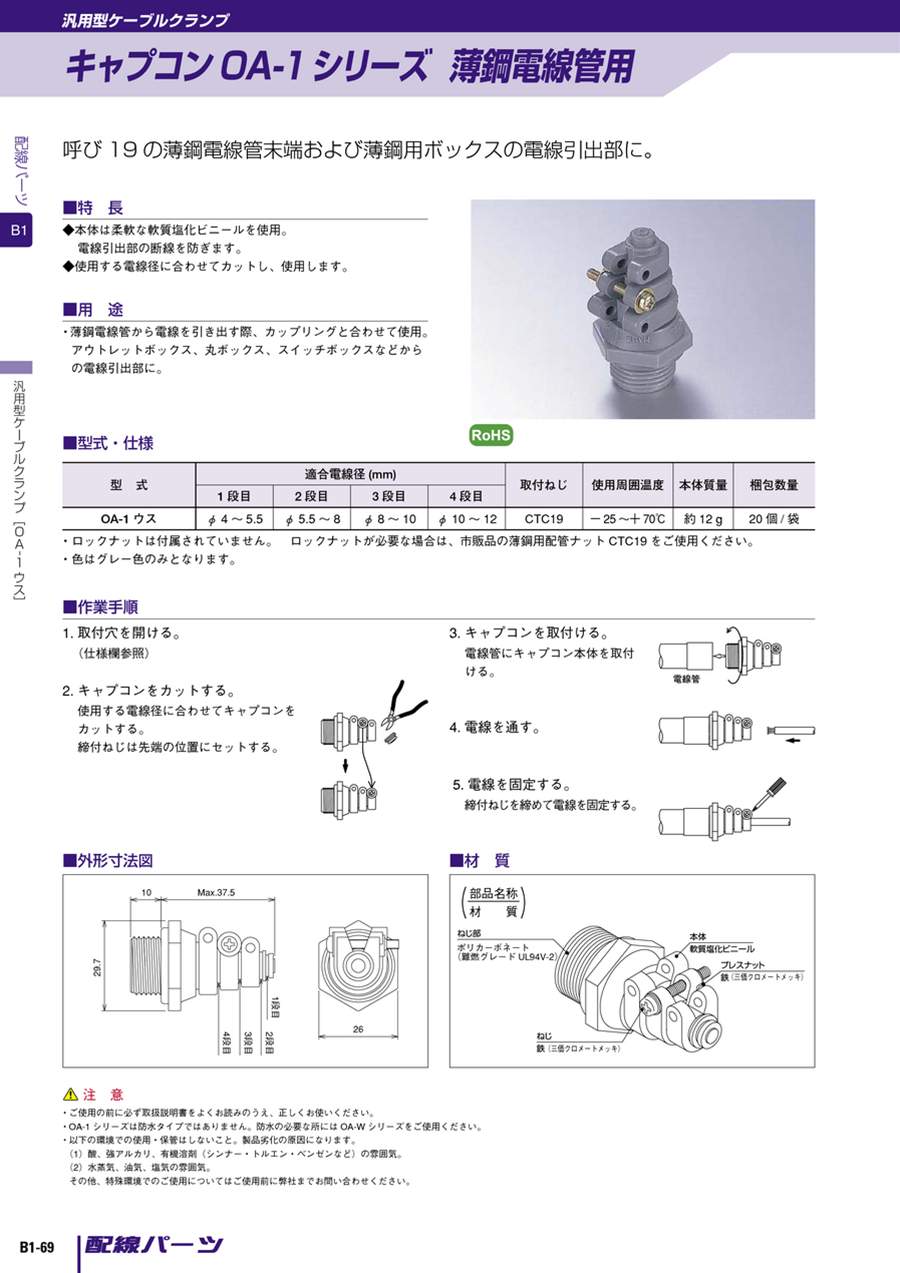

キャプコンOA-1シリーズ 薄鋼電線管用の型式と仕様
| 型式 | 適合電線径(mm) | 取付ねじ | 使用周囲温度 | 本体質量 | |||
|---|---|---|---|---|---|---|---|
| 1段目 | 2段目 | 3段目 | 4段目 | ||||
| OA-1ウス | φ4～5.5 | φ5.5～8 | φ8～10 | φ10～12 | CTC19 | -25～+70℃ | 約12g |
ロックナットは付属されていません。色はグレー色のみとなります。
作業手順
1. 取付穴を開ける
2.キャプコンをカットする
使用する電線径に合わせてキャプコンをカットする。
締付ねじは先端の位置にセットする。
3.キャプコンを取付ける
電線管にキャプコン本体を取付ける。
4.電線を通す
5.電線を固定する
締付ねじを締めて電線を固定する。
キャプコンOA-1シリーズ 薄鋼電線管用の外形図と寸法
キャプコンOA-1シリーズ 薄鋼電線管用の外形図と寸法
キャプコンOA-1シリーズ 薄鋼電線管用の材質
キャプコンOA-1シリーズ 薄鋼電線管用の材質説明図
注意・禁止事項
OA-1シリーズは防水タイプではありません。防水の必要な所にはOA-Wシリーズをご使用ください。
以下の環境での使用・保管はしないでください。製品劣化の原因になります。
- 1.酸、強アルカリ、有機溶剤（シンナー・トルエン・ベンゼンなど）の雰囲気。
- 2.水蒸気、油気、塩気の雰囲気。
開発秘話
開発当初『締付作業が面倒くさい』 『切り離すのは勿体ない』など
ご意見を頂くたびに改善を繰り返し誕生した製品です。
初代製品の発売から既に50年が経過し、今なおキャプコンの愛称で
使い続けられているロングセラー商品です。
詳細情報
基本情報
ケーブルグランドのロングセラー商品。
呼び19の薄鋼電線管末端および薄鋼用ボックスの電線引出部に。
【特長】
・本体は柔軟な軟質塩化ビニールを使用。電線引出部の断線を防ぎます
・使用する電線径に合わせてカットし、使用します
【用途】
・薄鋼電線管から電線を引き出す際、カップリングと合わせて使用
・アウトレットボックス、丸ボックス、スイッチボックスなどからの電線引出部に
