BP52 配線ダクト【1～10個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 13,170円～48,320円特別価格
- 税込単価
- 14,487円～53,152円特別価格
作業性のアップとスッキリ配線に最適な配線ダクト。【特長】・材質には、硬質塩化ビ...
詳細情報を確認する商品情報

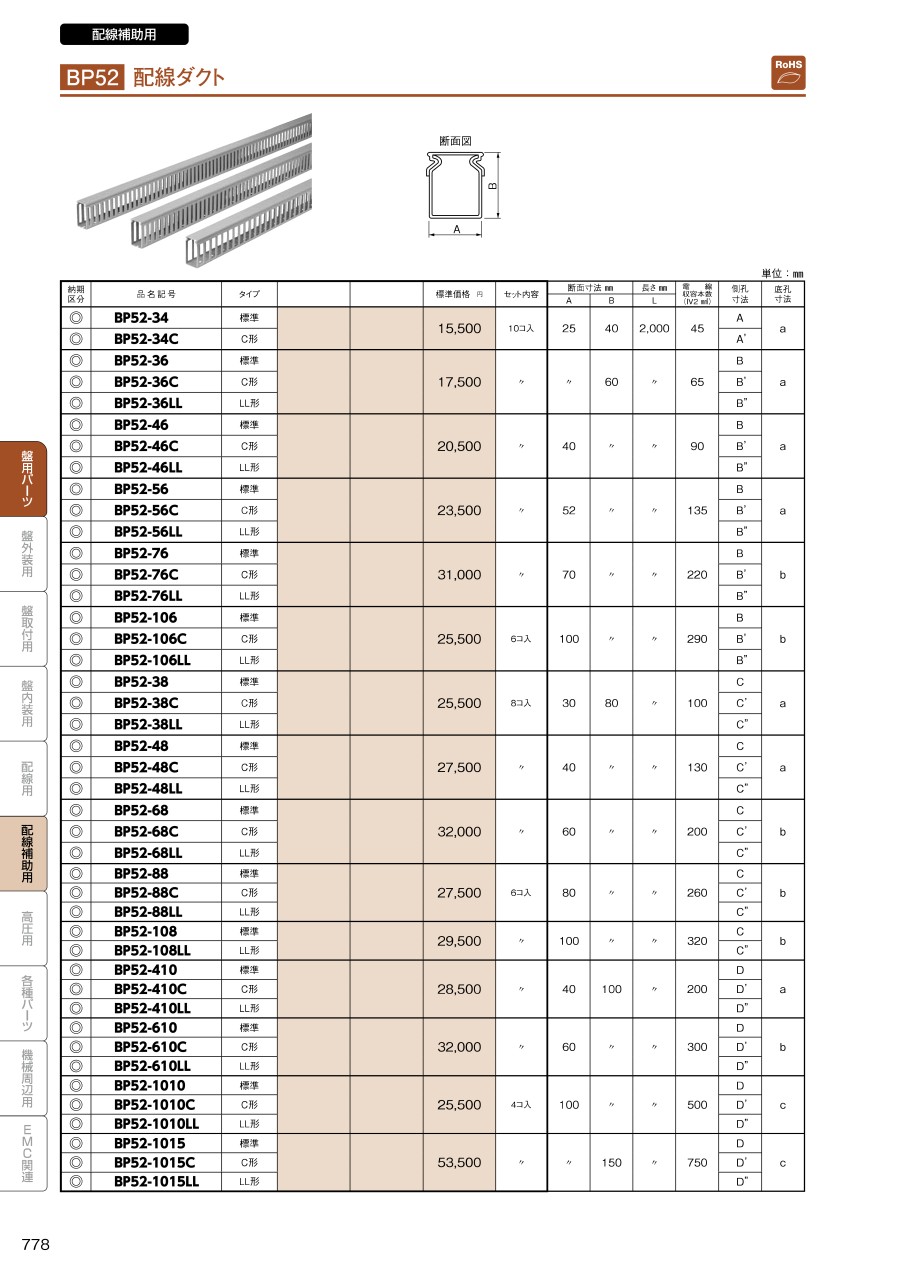

BP52 配線ダクトの仕様
（単位：mm）
BP52 配線ダクトの外観
BP52 配線ダクトの寸法図
標準タイプ
標準タイプの外観
標準タイプの側孔寸法
※（ ）内はBP52-1015・1015C・1015Lの寸法です。
C形タイプ
C形タイプの外観
C形タイプの側孔寸法
※（ ）内はBP52-1015・1015C・1015Lの寸法です。
L形タイプ
L形タイプの外観
L形タイプの側孔寸法
※（ ）内はBP52-1015・1015C・1015Lの寸法です。
底孔寸法
底孔寸法
| 品名記号 | タイプ | 断面寸法mm | 長さmm | 電線収容本数 （IV2 mm2） | 側孔寸法 | 底孔寸法 | |
|---|---|---|---|---|---|---|---|
| A | B | L | |||||
| BP52-34 | 標準 | 25 | 40 | 2,000 | 45 | A | a |
| BP52-34C | C形 | A’ | |||||
| BP52-36 | 標準 | 25 | 60 | 2,000 | 65 | B | a |
| BP52-36C | C形 | B’ | |||||
| BP52-36L | L形 | B" | |||||
| BP52-46 | 標準 | 40 | 60 | 2,000 | 90 | B | a |
| BP52-46C | C形 | B’ | |||||
| BP52-46L | L形 | B" | |||||
| BP52-56 | 標準 | 52 | 60 | 2,000 | 135 | B | a |
| BP52-56C | C形 | B’ | |||||
| BP52-56L | L形 | B" | |||||
| BP52-76 | 標準 | 70 | 60 | 2,000 | 220 | B | b |
| BP52-76C | C形 | B’ | |||||
| BP52-76L | L形 | B" | |||||
| BP52-106 | 標準 | 100 | 60 | 2,000 | 290 | B | b |
| BP52-106C | C形 | B’ | |||||
| BP52-106L | L形 | B" | |||||
| BP52-38 | 標準 | 30 | 80 | 2,000 | 100 | C | a |
| BP52-38C | C形 | C’ | |||||
| BP52-38L | L形 | C" | |||||
| BP52-48 | 標準 | 40 | 80 | 2,000 | 130 | C | a |
| BP52-48C | C形 | C’ | |||||
| BP52-48L | L形 | C" | |||||
| BP52-68 | 標準 | 60 | 80 | 2,000 | 200 | C | b |
| BP52-68C | C形 | C’ | |||||
| BP52-68L | L形 | C" | |||||
※一部の型番のみ掲載しております。上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,170円 ( 14,487円 ) | 2日目 |
13,170円 ( 14,487円 ) | 5日目 |
17,560円 ( 19,316円 ) | 2日目 |
17,560円 ( 19,316円 ) | 2日目 |
16,460円 ( 18,106円 ) | 6日目 |
25,350円 ( 27,885円 ) | 5日目 |
24,250円 ( 26,675円 ) | 5日目 |
22,040円 ( 24,244円 ) | 6日目 |
22,840円 ( 25,124円 ) | 在庫品1日目当日出荷可能 |
19,840円 ( 21,824円 ) | 2日目 |
18,730円 ( 20,603円 ) | 6日目 |
27,500円 ( 30,250円 ) | 5日目 |
27,500円 ( 30,250円 ) | 5日目 |
22,000円19,800円 ( 21,780円 ) | 6日目 |
23,010円 ( 25,311円 ) | 2日目 |
23,010円 ( 25,311円 ) | 5日目 |
20,820円 ( 22,902円 ) | 6日目 |
28,530円 ( 31,383円 ) | 5日目 |
28,530円 ( 31,383円 ) | 5日目 |
28,530円25,677円 ( 28,245円 ) | 6日目 |
28,620円 ( 31,482円 ) | 5日目 |
28,620円 ( 31,482円 ) | 5日目 |
25,310円22,779円 ( 25,057円 ) | 6日目 |
27,500円 ( 30,250円 ) | 5日目 |
25,300円 ( 27,830円 ) | 5日目 |
22,000円19,800円 ( 21,780円 ) | 6日目 |
24,250円 ( 26,675円 ) | 5日目 |
25,350円22,815円 ( 25,097円 ) | 5日目 |
22,040円19,836円 ( 21,820円 ) | 6日目 |
48,320円43,488円 ( 47,837円 ) | 5日目 |
46,120円41,508円 ( 45,659円 ) | 5日目 |
43,920円39,528円 ( 43,481円 ) | 6日目 |
25,350円 ( 27,885円 ) | 5日目 |
25,350円22,815円 ( 25,097円 ) | 5日目 |
22,040円 ( 24,244円 ) | 6日目 |
28,590円 ( 31,449円 ) | 5日目 |
25,290円22,761円 ( 25,037円 ) | 6日目 |
28,510円 ( 31,361円 ) | 5日目 |
25,220円22,698円 ( 24,968円 ) | 5日目 |
25,220円22,698円 ( 24,968円 ) | 6日目 |
28,530円 ( 31,383円 ) | 5日目 |
28,530円 ( 31,383円 ) | 5日目 |
28,530円25,677円 ( 28,245円 ) | 6日目 |
詳細情報
基本情報
作業性のアップとスッキリ配線に最適な配線ダクト。
【特長】
・材質には、硬質塩化ビニルを使用。弾力性があり、腐食の心配がない
・原料の特殊配合により熱軟化を防ぎ、耐熱性を強化
・絶縁性に優れ、自己消火性（難燃性UL94-V0）
・塗装色：グレー
【用途】
・配線補助用
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
カタログ
