汎用型ケーブルクランプ キャプコン 小型バルブ用 OA-SD【50個入り】
閲覧中の商品と併せてご検討ください
－閉じる
OA-SDの仕様・寸法情報
種類
ケーブルグランド
形状
キャプコン型
使用ケーブル外径
Φ4～10mm
ネジ規格
PGネジ
ネジサイズ
PG11
材質
樹脂
色
黒
代表規格
ROHS
材質（本体部）
軟質塩化ビニール
用途
汎用品
使用周囲温度(℃)
-25～+70
内径 φ(mm)
19
外径 φ(mm)
22
仕様
小型バルブ用
商品情報
この商品の特長
製品仕様
| 型式 | 適合電線径(mm) | 本体質量 | ||
|---|---|---|---|---|
| 1段目 | 2段目 | 3段目 | ||
| OA-SD | φ4～5 | φ6～8 | φ8～10 | 約10g |
寸法
寸法図
注意
OA-1シリーズは防水タイプではありません。防水の必要な所にはOA-Wシリーズをご使用ください。以下の環境での使用・保管はしないこと。製品劣化の原因になります。
- 強酸、強アルカリ、有機溶剤（シンナー・トルエン・ベンゼンなど）の雰囲気。
- 水蒸気、油気、塩気の雰囲気。
開発秘話
開発当初は『締付作業が面倒くさい』『切り離すのは勿体ない』などご意見を頂くたびに改善を繰り返し誕生した製品です。
初代製品の発売から既に50年が経過し、今なおキャプコンの愛称で使い続けられているロングセラー商品です。
詳細情報
基本情報
DIN（PG11）用小型バルブの電線引出部に。
【特長】
・本体は柔軟な軟質塩化ビニールを使用
・電線引出部の断線を防ぎます
・使用する電線径に合わせてカットし、使用します
【用途】
・電磁弁使用個所（DIN 端子箱）のキャブタイヤケーブル配線に
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

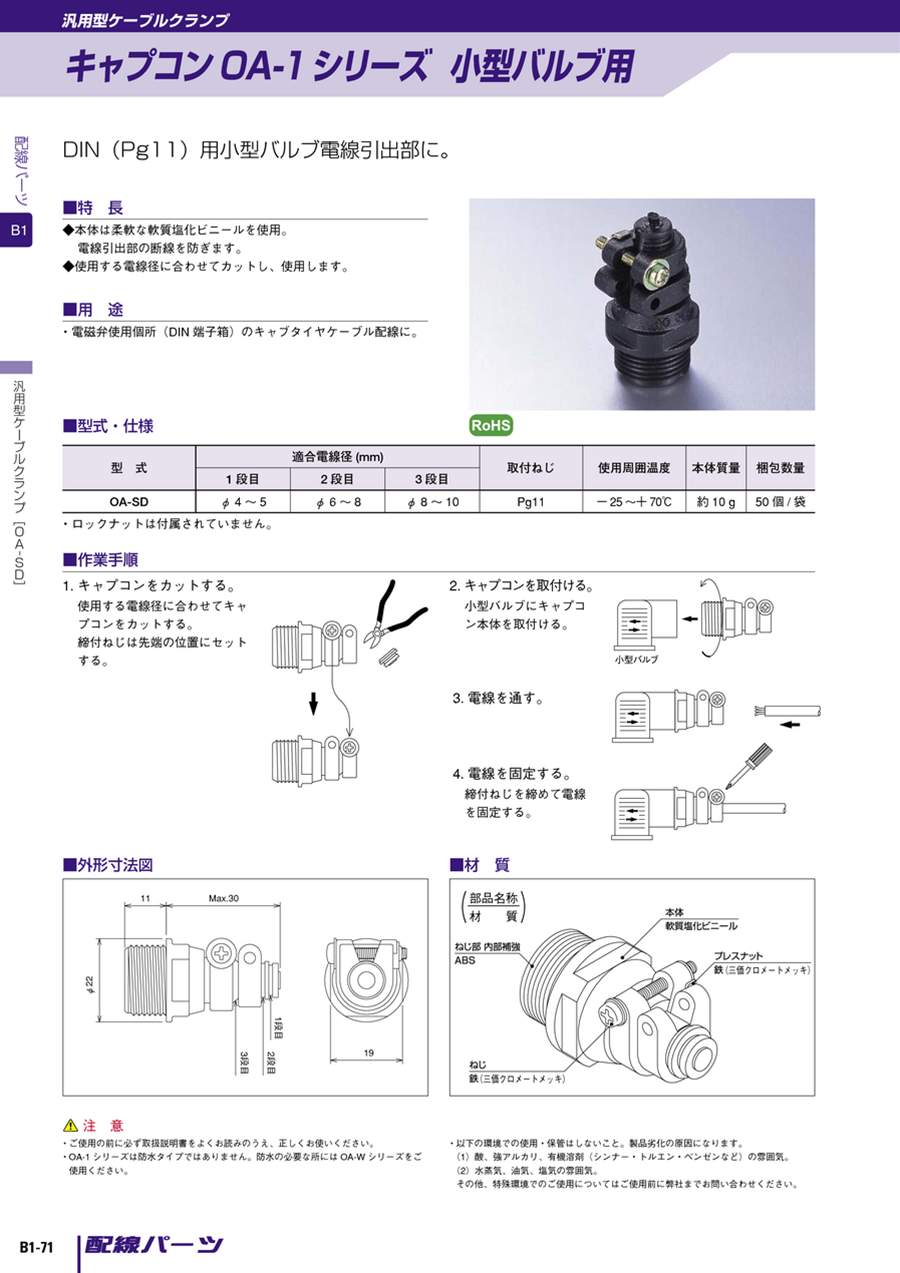

カタログ
