日東工業

SVP-E ステンレス製ペデスタルボックス

カタログ |

通常単価(税別): 176,330円～440,270円

税込単価: 193,963円～484,297円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：2 日目～

耐食性に優れた汎用ステンレス製ペデスタル！【特長】・ボックス部はステンレス製で...

用途
制御・中継
材質
ステンレス
穴加工対応
非対応
開閉形状
その他開閉形状
基板・中板
鉄製
塗装色
ライトベージュ（5Y7/1）
板厚（本体） (mm)
1.5
板厚（扉・カバー） (mm)
1.5
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が22型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

SVP-E／ステンレス製ペデスタルボックスの詳細

製品のイメージ

設置場所：屋外
IP規格：片扉IP23D／両扉IP23C
塗装色：ライトベージュ塗装（5Y7/1）
材質：ステンレス（SUS304）
取付基板：鉄製基板（2.3mm）クリーム塗装（2.5Y8/2）
キャビネット板厚：1.5mm
ハンドル：ステンレスロックハンドル　A-1220（タキゲン製）

　　ハンドル（H-28／1コ）

CATV用電源など組込み例

製品仕様

製品の外形図

製品の内部詳細図

フカサ350mm

（※印寸法の中央には幅18mmの補強版がボデー内側に溶接してあります。）

品名記号	扉形式	外形寸法				機器取付板寸法				開口部寸法			下面開口寸法		有効フカサ^※	製品質量 kg
品名記号	扉形式	A（ヨコ）	B（タテ）	C（フカサ）	D	E（ヨコ）	F（タテ）	G	H	I	J	K	P	Q	X	製品質量 kg
SVP35-59E	片扉	500	900	350	355	420	720	380	680	434	780	41	410	280.5	332	33.7
SVP35-512E	片扉	500	1,200	350	355	420	1,020	380	980	434	1,080	41	410	280.5	326	42.3
SVP35-89E	片扉	800	900	350	355	720	720	680	680	734	780	41	710	280.5	332	47.3
SVP35-812E	片扉	800	1,200	350	355	720	1,020	680	980	734	1,080	41	710	280.5	326	60.2
SVP35-815E	片扉	800	1,500	350	355	720	1,320	680^※	1,280	734	1,380	41	710	280.5	326	74.4
SVP35-116E	両扉	1,100	600	350	355	1,020	420	980	380	1,034	480	41	1,010	280.5	326	46.2
SVP35-119E	両扉	1,100	900	350	355	1,020	720	980	680	1,034	780	41	1,010	280.5	326	62.8
SVP35-1112E	両扉	1,100	1,200	350	355	1,020	1,020	980	980	1,034	1,080	41	1,010	280.5	326	84.6
SVP35-1115E	両扉	1,100	1,500	350	355	1,020	1,320	980^※	1,280	1,034	1,380	41	1,010	280.5	326	97.7
SVP35-146E	両扉	1,400	600	350	355	1,320	420	1,280	380	1,334	480	41	1,310	280.5	326	56.5
SVP35-149E	両扉	1,400	900	350	355	1,320	720	1,280	680	1,334	780	41	1,310	280.5	326	76.5
SVP35-1412E	両扉	1,400	1,200	350	355	1,320	1,020	1,280	980	1,334	1,080	41	1,310	280.5	326	97.3

フカサ500mm

（※印寸法の中央には幅18mmの補強版がボデー内側に溶接してあります。）

品名記号	扉形式	外形寸法				機器取付板寸法				開口部寸法			下面開口寸法		有効フカサ^※	製品質量 kg
品名記号	扉形式	A（ヨコ）	B（タテ）	C（フカサ）	D	E（ヨコ）	F（タテ）	G	H	I	J	K	P	Q	X	製品質量 kg
SVP50-89E	片扉	800	904	500	505	720	720	680	680	734	780	41	710	430.5	482	53.8
SVP50-812E	片扉	800	1,204	500	505	720	1,020	680	980	734	1,080	41	710	430.5	476	67.7
SVP50-815E	片扉	800	1,504	500	505	720	1,320	680^※	1,280	734	1,380	41	710	430.5	476	82.7
SVP50-116E	両扉	1,100	604	500	505	1,020	420	980	380	1,034	480	41	1,010	430.5	476	52.7
SVP50-119E	両扉	1,100	904	500	505	1,020	720	980	680	1,034	780	41	1,010	430.5	476	70.1
SVP50-1112E	両扉	1,100	1,204	500	505	1,020	1,020	980	980	1,034	1,080	41	1,010	430.5	476	88.1
SVP50-1115E	両扉	1,100	1,504	500	505	1,020	1,320	980^※	1,280	1,034	1,380	41	1,010	430.5	476	107.6
SVP50-146E	両扉	1,400	604	500	505	1,320	420	1,280^※	380	1,334	480	41	1,310	430.5	476	64.0
SVP50-149E	両扉	1,400	904	500	505	1,320	720	1,280^※	680	1,334	780	41	1,310	430.5	476	85.4
SVP50-1412E	両扉	1,400	1,204	500	505	1,320	1,020	1,280^※	980	1,334	1,080	41	1,310	430.5	476	108.0

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

保護機能(耐環境性)

扉形式

最小発注数量

500	900	350	IP23D	片扉	1個
800	900	350	IP23D	片扉	1個
1100	1200	350	IP23C	両扉	1個
1100	1500	350	IP23C	両扉	1個
1100	600	350	IP23C	両扉	1個
1100	900	350	IP23C	両扉	1個
1400	1200	350	IP23C	両扉	1個
1400	600	350	IP23C	両扉	1個
1400	900	350	IP23C	両扉	1個
500	1200	350	IP23D	片扉	1個
800	1200	350	IP23D	片扉	1個
800	1500	350	IP23D	片扉	1個
800	904	500	IP23D	片扉	1個
1100	1204	500	IP23C	両扉	1個
1100	1504	500	IP23C	両扉	1個
1100	604	500	IP23C	両扉	1個
1100	904	500	IP23C	両扉	1個
1400	1204	500	IP23C	両扉	1個
1400	604	500	IP23C	両扉	1個
1400	904	500	IP23C	両扉	1個
800	1204	500	IP23D	片扉	1個
800	1504	500	IP23D	片扉	1個

通常単価(税別) (税込単価)	通常出荷日

176,330円 ( 193,963円 )	4日目
208,380円 ( 229,218円 )	3日目
330,150円 ( 363,165円 )	2日目
407,030円 ( 447,733円 )	18日目
253,030円 ( 278,333円 )	19日目
274,390円 ( 301,829円 )	3日目
406,400円 ( 447,040円 )	18日目
329,650円 ( 362,615円 )	19日目
362,900円 ( 399,190円 )	19日目
209,300円 ( 230,230円 )	3日目
252,250円 ( 277,475円 )	2日目
285,780円 ( 314,358円 )	19日目
220,160円 ( 242,176円 )	19日目
373,260円 ( 410,586円 )	18日目
440,030円 ( 484,033円 )	18日目
286,170円 ( 314,787円 )	19日目
296,520円 ( 326,172円 )	19日目
440,270円 ( 484,297円 )	18日目
330,360円 ( 363,396円 )	19日目
396,280円 ( 435,908円 )	19日目
274,390円 ( 301,829円 )	19日目
318,640円 ( 350,504円 )	19日目

詳細情報

基本情報

基本情報

耐食性に優れた汎用ステンレス製ペデスタル！
【特長】
・ボックス部はステンレス製で、耐候性、耐食性に優れています。
・ベース部は高密度ポリエチレン製ペデスタルベースと、ステンレス製チャンネルベースより選べます。
・ボックスのフカサ寸法は350mmと500mmの2種類があり、CATV電源などの奥行きの深い機器も収納できます。
・自然換気構造ですので、内部温度上昇が少なく結露防止に優れています。
・屋根、扉は取外しが可能です。
・コーナー部は丸味をもったデザインで、ケガの防止に配慮しています。
・ペデスタルベースタイプは防湿工事用イソモ顆粒を付属しています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

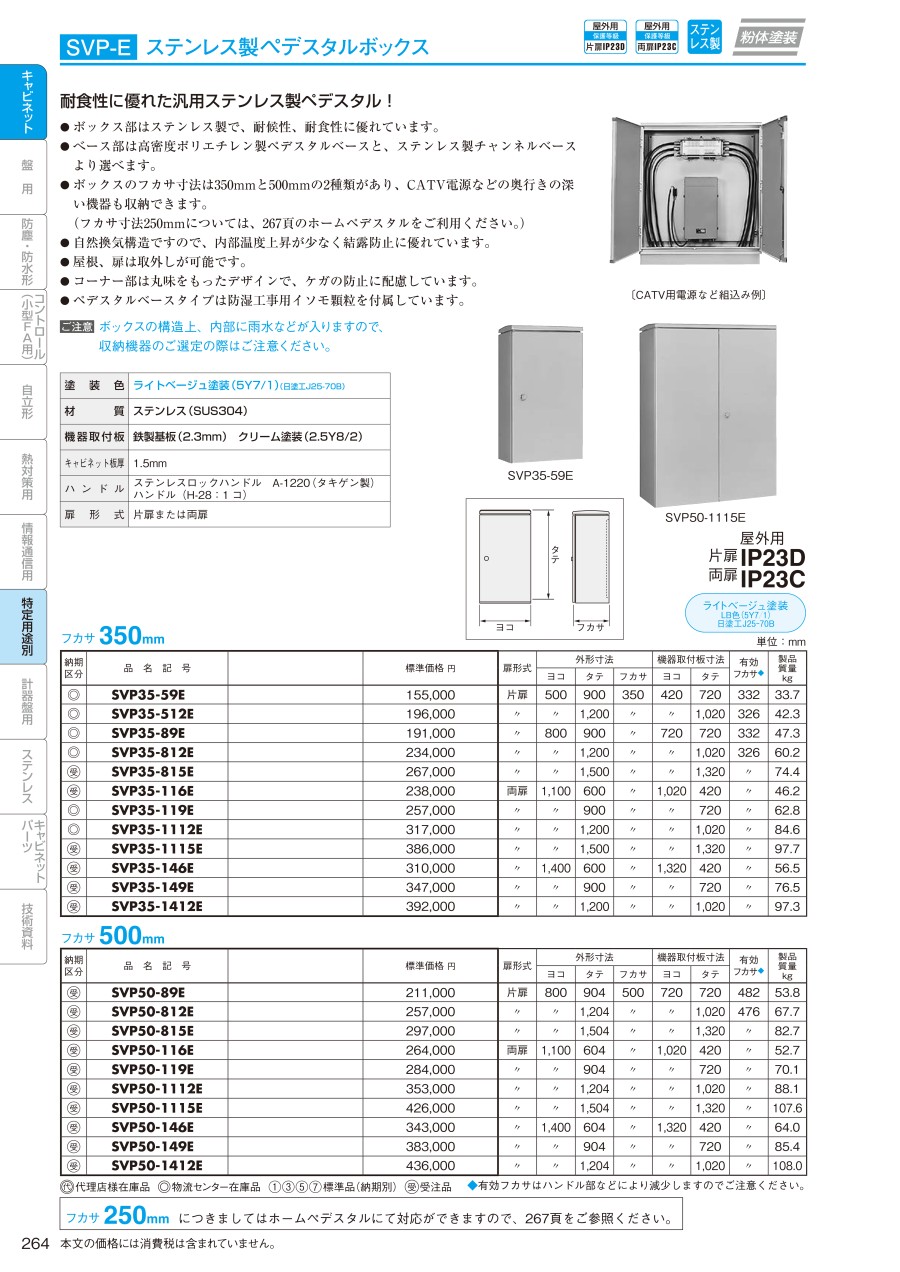

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
