日東工業

SOM-B ステンレス引込計器盤キャビネット（水切、防水・防塵パッキン付）

カタログ |

通常単価(税別): 74,730円～164,380円

税込単価: 82,203円～180,818円

通常出荷日：2日目～3日目

電力量計収納用のステンレス屋外用キャビネット！【特長】・各電力管区に対応した電力量計収納用キャビネット...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：2 日目～

よく一緒に見られています

通常出荷日：3 日目

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

製品イメージ

※ 写真は商品シリーズの代表例を記載しています。

製品仕様

設置場所	屋外
IP規格	IP44
塗装色	ライトベージュ塗装（5Y7/1）
材質	ステンレス（SUS304）
取付基板	木製基板（25mm）
キャビネット板厚	扉1.5mm ボデー1.5mm
ハンドル	ハンドル（H-28：1コ）ステンレス製封印付キーハンドル
扉形式	片扉
構造	水切、防塵・防水パッキン付

寸法例

（単位：mm）

寸法図

品名記号	寸法			外形寸法	取付スペース		製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）※	東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域	製品質量 kg
SOM-11B	300	400	200	430	〔WHM 単（三）相3線式 120A〕×1	〔WHM 単（三）相3線式 30A〕×1	10.0
SOM-12B	300	500	200	530	〔WHM 単（三）相3線式 120A〕×1	〔WHM 単（三）相3線式 120A〕×1	11.6
SOM-13B	500	400	200	430	〔WHM 単（三）相3線式 120A〕×1〔ELB 3P 60A〕×1	〔WHM 単（三）相3線式 30A〕×1〔ELB 3P 60A〕×1	14.4
SOM-14B	500	500	200	530	〔WHM 単（三）相3線式 120A〕×1〔ELB 3P 100A〕×1	〔WHM 単（三）相3線式 120A〕×1〔ELB 3P100A〕×1	16.8
SOM-20B	250	800	200	830	〔WHM 単（三）相3線式 30A〕×2	-	14.9
SOM-20TB	350	1,000	200	1,030	-	〔WHM 単（三）相3線式 120A〕×2	21.7
SOM-21B	500	400	200	430	〔WHM 単（三）相3線式 120A〕×2	〔WHM 単（三）相3線式 30A〕×2	14.7
SOM-22B	500	500	200	530	〔WHM 単（三）相3線式 120A〕×2	〔WHM 単（三）相3線式 120A〕×2	17.1
SOM-32B	700	500	200	530	〔WHM 単（三）相3線式 120A〕×3	〔WHM 単（三）相3線式 120A〕×3	22.6
SOM-45B	500	800	200	830	〔WHM 単（三）相3線式 30A〕×4	〔WHM 単（三）相3線式 30A〕×4	24.2
SOM-46B	500	1,000	200	1,030	〔WHM 単（三）相3線式 120A〕×4	〔WHM 単（三）相3線式 120A〕×4	29.0

※ ご選定の際は、電力会社により取付スペースの異なる場合がありますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）

東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域

RoHS?

最小発注数量

300	430	〔WHM 単(3)相 3 線式 120A〕×1	〔WHM 単(3)相3 線式 30A〕×1	10	1個
300	530	〔WHM 単(3)相 3 線式 120A〕×1	〔WHM 単(3)相3 線式 120A〕×1	10	1個
500	430	〔WHM 単(3)相 3 線式 120A〕×1〔ELB 3P 60A〕×1 〔WHM 単(3)相 3 線式 30A〕	〔WHM 単(3)相 3 線式 30A〕×1〔ELB 3P 60A〕×1	10	1個
500	530	〔WHM 単(3)相 3 線式 120A〕×1〔ELB 3P 100A〕×1	〔WHM 単(3)相 3 線式 120A〕×1〔ELB 3P100A〕×1	10	1個
400	630	〔WHM 単(3)相 3 線式 200A〕×1	〔WHM 単(3)相 3 線式 120A〕×1	10	1個
400	830	〔WHM 単(3)相 3 線式 120A〕×1〔ELB 3P 100A〕×1	〔WHM 単(3)相 3 線式 120A〕×1〔ELB 3P 100A〕×1	10	1個
400	1030	〔WHM 単(3)相 3 線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単(3)相 3 線式 120A〕×1〔ELB 3P 200A〕×1	10	1個
400	1230	〔WHM 単(3)相 3 線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単(3)相 3 線式 120A〕×1〔ELB 3P 200A〕×1	10	1個
250	830	〔WHM 単(3)相 3 線式 30A〕×2	取付スペースなし	10	1個
350	1030	取付スペースなし	〔WHM 単(3)相 3 線式 120A〕×2	10	1個
500	430	〔WHM 単(3)相 3 線式 120A〕×2	〔WHM 単(3)相 3 線式 30A〕×2	10	1個
500	530	〔WHM 単(3)相 3 線式 120A〕×2	〔WHM 単(3)相 3 線式 120A〕×2	10	1個
600	630	〔WHM 単(3)相 3 線式 200A〕×2	〔WHM 単(3)相 3 線式 120A〕×2	10	1個
600	830	〔WHM 単(3)相 3 線式 120A〕×2〔ELB 3P 100A〕×2	〔WHM 単(3)相 3 線式 120A〕×2〔ELB 3P 100A〕×2	10	1個
600	1030	〔WHM 単(3)相 3 線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単(3)相 3 線式 120A〕×2〔ELB 3P 200A〕×2	10	1個
600	1230	〔WHM 単(3)相 3 線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単(3)相 3 線式 120A〕×2〔ELB 3P 200A〕×2	10	1個
700	530	〔WHM 単(3)相 3 線式 120A〕×3	〔WHM 単(3)相 3 線式 120A〕×3	10	1個
500	830	〔WHM 単(3)相 3 線式 30A〕×4	〔WHM 単(3)相 3 線式 30A〕×4	10	1個
500	1030	〔WHM 単(3)相 3 線式 120A〕×4	〔WHM 単(3)相 3 線式 120A〕×4	10	1個

通常単価(税別) (税込単価)	通常出荷日

74,730円 ( 82,203円 )	3日目
77,030円 ( 84,733円 )	3日目
81,390円 ( 89,529円 )	3日目
92,370円 ( 101,607円 )	2日目
91,220円 ( 100,342円 )	2日目
103,400円 ( 113,740円 )	2日目
110,000円 ( 121,000円 )	2日目
131,750円 ( 144,925円 )	2日目
81,320円 ( 89,452円 )	3日目
97,920円 ( 107,712円 )	2日目
81,350円 ( 89,485円 )	3日目
92,340円 ( 101,574円 )	2日目
104,460円 ( 114,906円 )	2日目
142,540円 ( 156,794円 )	2日目
153,370円 ( 168,707円 )	2日目
164,380円 ( 180,818円 )	2日目
104,460円 ( 114,906円 )	2日目
104,460円 ( 114,906円 )	2日目
110,020円 ( 121,022円 )	2日目

詳細情報

基本情報

基本情報

電力量計収納用のステンレス屋外用キャビネット！
【特長】
・各電力管区に対応した電力量計収納用キャビネットです。
・材質にステンレス（SUS304）を使用しています。
・ステンレスにライトベージュ塗装を施していますので「もらい錆」を防ぎます。
・200A単独電力量計の取付けが可能です。
・圧着端子式120A電力量計の取付けも可能です。
・接地端子は公共建築工事標準仕様を採用しています。
・検針窓はオリーブ色でネームシールを付属しています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

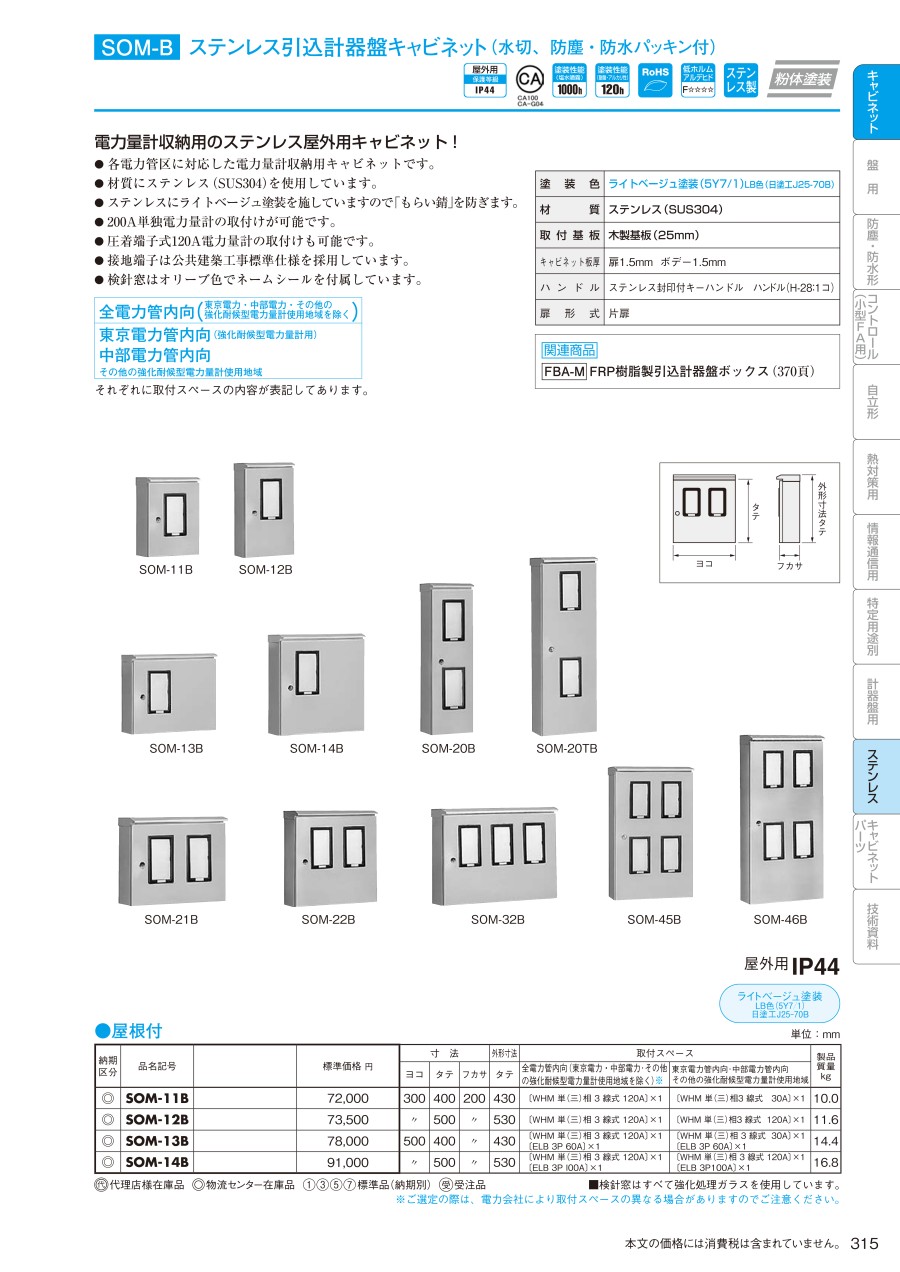

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
