SMS-B ステンレス引込計器盤キャビネット（水切・防水・防塵パッキン付）
- 数量スライド割引
- 通常単価(税別)
- 107,800円～153,530円
- 税込単価
- 118,580円～168,883円
電力量計収納用のステンレス屋内／屋外兼用ステンレス引込計器盤キャビネット。【特...
詳細情報を確認する未確定：候補が4型番あります。
商品仕様
製品仕様

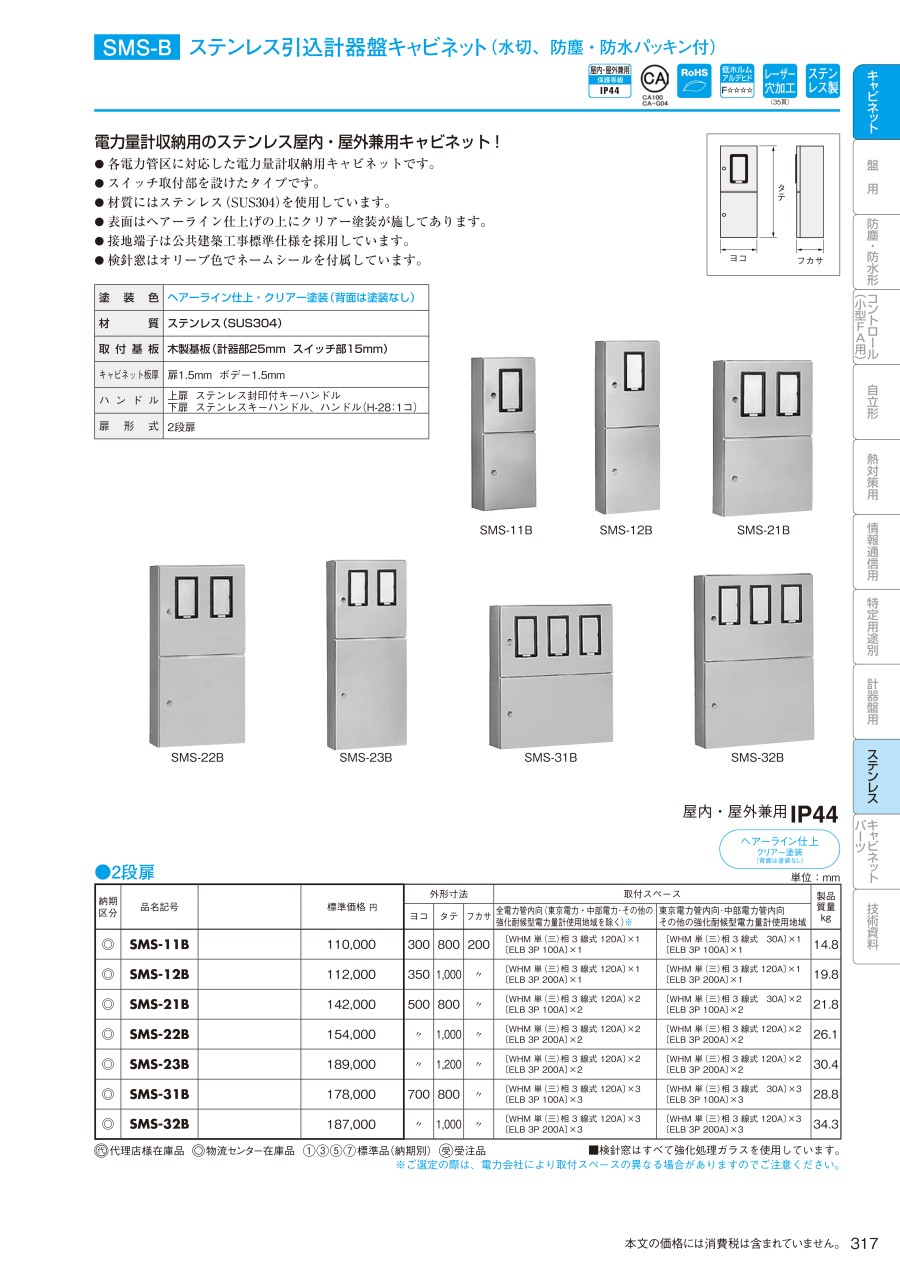

製品のイメージ
- 設置場所：屋内／屋外兼用
- IP規格：IP44
- 塗装色：ヘアーライン仕上／クリアー塗装（背面は塗装なし）
- 材質：ステンレス（SUS304）
- 取付基板：木製基板 計器部25mm／スイッチ部15mm
- キャビネット板厚：扉1.5mm／ボデー1.5mm
- ハンドル（上扉）：ステンレス製封印付キーハンドル
- ハンドル（下扉）：ステンレス製キーハンドル、ハンドル（H-28：1コ）
- 扉形式：2段扉
- 構造：水切、防塵／防水パッキン付
| 品名記号 | 外形寸法 mm | 取付スペース | 製品質量 kg | |||
|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | 全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）※ | 東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域 | ||
| SMS-11B | 300 | 800 | 200 | 〔WHM 単（三）相 3 線式 120A〕×1〔ELB 3P 100A〕×1 | 〔WHM 単（三）相 3 線式 30A〕×1〔ELB 3P 100A〕×1 | 14.8 |
| SMS-12B | 350 | 1,000 | 200 | 〔WHM 単（三）相 3 線式 120A〕×1〔ELB 3P 200A〕×1 | 〔WHM 単（三）相 3 線式 120A〕×1〔ELB 3P 200A〕×1 | 19.8 |
| SMS-21B | 500 | 800 | 200 | 〔WHM 単（三）相 3 線式 120A〕×2〔ELB 3P 100A〕×2 | 〔WHM 単（三）相 3 線式 30A〕×2〔ELB 3P 100A〕×2 | 21.8 |
| SMS-22B | 500 | 1,000 | 200 | 〔WHM 単（三）相 3 線式 120A〕×2〔ELB 3P 200A〕×2 | 〔WHM 単（三）相 3 線式 120A〕×2〔ELB 3P 200A〕×2 | 26.1 |
| SMS-23B | 500 | 1,200 | 200 | 〔WHM 単（三）相 3 線式 120A〕×2〔ELB 3P 200A〕×2 | 〔WHM 単（三）相 3 線式 120A〕×2〔ELB 3P 200A〕×2 | 30.4 |
| SMS-31B | 700 | 800 | 200 | 〔WHM 単（三）相 3 線式 120A〕×3〔ELB 3P 100A〕×3 | 〔WHM 単（三）相 3 線式 30A〕×3〔ELB 3P 100A〕×3 | 28.8 |
| SMS-32B | 700 | 1,000 | 200 | 〔WHM 単（三）相 3 線式 120A〕×3〔ELB 3P 200A〕×3 | 〔WHM 単（三）相 3 線式 120A〕×3〔ELB 3P 200A〕×3 | 34.3 |
- ※ 検針窓はすべて強化処理ガラスを使用しています。
詳細情報
基本情報
電力量計収納用のステンレス屋内／屋外兼用ステンレス引込計器盤キャビネット。
【特長】
・各電力管区に対応した電力量計収納用キャビネット。
・スイッチ取付部を設けたタイプ。
・材質にはステンレス（SUS304）を使用。
・表面はヘアーライン仕上げの上にクリアー塗装。
・接地端子は公共建築工事標準仕様を採用。
・検針窓はオリーブ色でネームシールを付属。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
