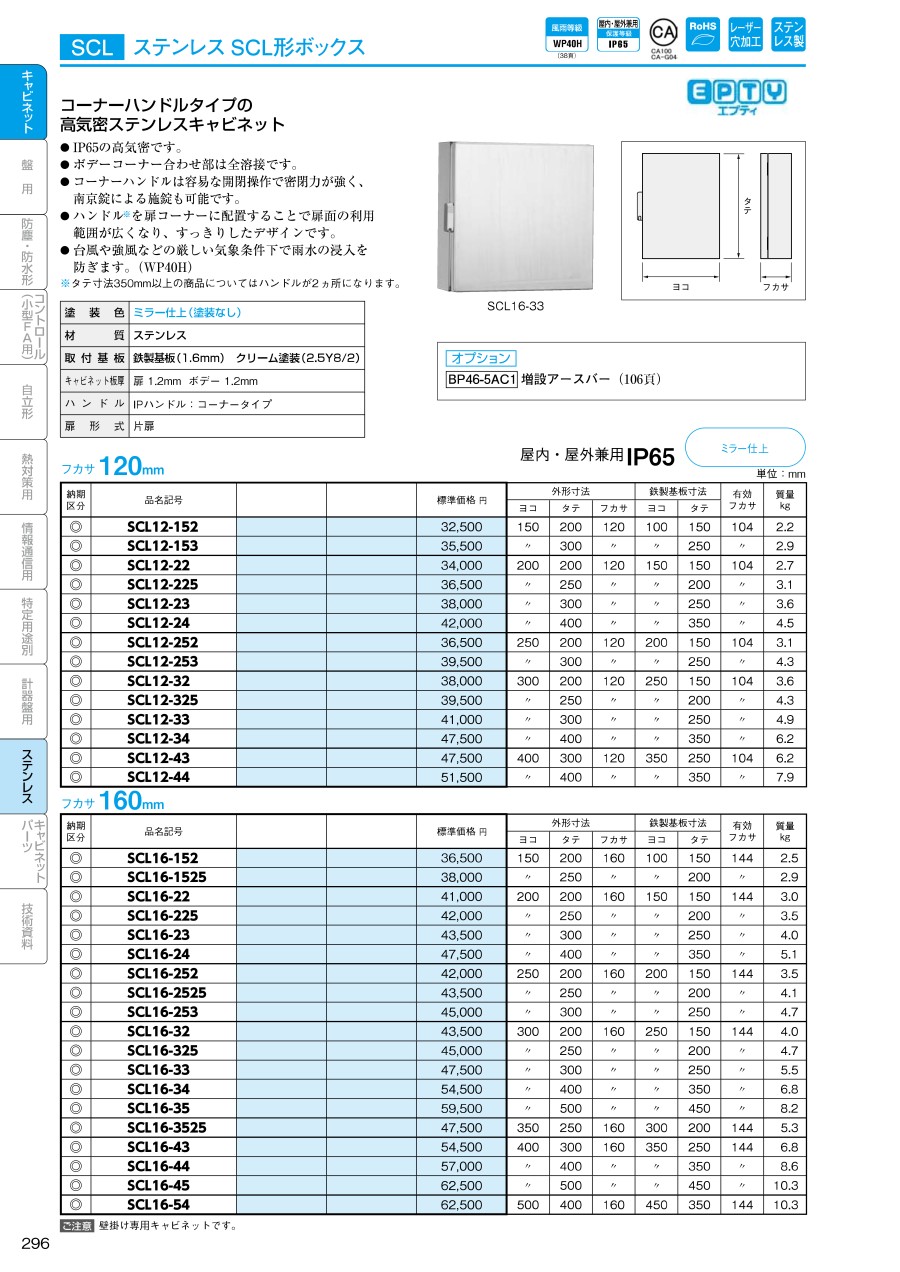

【穴加工対応】SCL ステンレスSCL形ボックス



型番＋フカサ	‐	ヨコ＋タテ	‐	穴加工	‐	穴加工コード
SCL12	‐	152					（穴加工なし）
SCL12	‐	152	‐	PS	‐	MKH□□□□□	（穴加工あり）

[ ! ] 穴加工有りの場合、設計完了後、PS、MKH□□・・記号が自動付与されます。
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] カタログ記載寸法と絞り込み条件の表記は以下のように置換ください。
   ヨコ＝W（幅）、タテ＝H（高さ）、フカサ＝D（厚み）
[ ! ] 穴加工サービスの操作方法は (>>こちら)、穴加工サービスの詳細については（>>こちら）

穴加工パターン種類

パターン	種類
丸穴
	丸穴 （タップは基板のみ）	長丸穴	丸穴 ねじ下穴 2個付き	丸穴 ねじ下穴 2個付き	丸穴 ねじ下穴 3個付き （PCD限定）	丸穴 ねじ下穴 4個付き	丸穴 ねじ下穴 4個付き （PCD限定）	長丸穴 ねじ下穴 2個付き
	丸穴上下	丸穴3個 （PCD限定）	丸穴4個	丸穴4個 （PCD限定）	回転灯等 取付き穴1	回転灯等 取付き穴2
角穴
	角穴	角穴 ねじ下穴 2個付き	角穴 ねじ下穴 2個付き （対角左上）	角穴 ねじ下穴 2個付き （対角右上）	角穴 ねじ下穴 4個付き	角穴 ねじ下穴 6個付き	角穴 ねじ下穴 8個付き	角穴 ねじ下穴 上下8個付き
	角穴 ねじ下穴 10個付き	R付き角穴	R付き角穴 ねじ下穴 2個付き	R付き角穴 ねじ下穴 4個付き	変形角穴 ねじ下穴 3個付き	変形角穴 ねじ下穴 4個付き	インバータ 操作パネル 等取付き穴	インバータ 操作パネル 等取付き穴2

[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
   一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。
