日東工業

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ250mm

Name: 【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ250mm
Brand: 日東工業
SKU: 222000237143
Rating: 5 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
Web設計対応
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 28,620円～154,030円特別価格

税込単価: 31,482円～169,433円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】CH形ボックス（防塵パッキン付）

4.8

通常価格(税別)： 5,530円 (税込価格：6,083円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm

通常価格(税別)： 21,980円 (税込価格：24,178円)

通常出荷日：在庫品1日目

水切構造、防塵・防水パッキン付の制御盤キャビネット【特長】・左右に連結が可能。...

詳細情報を確認する

規格・仕様：

スチール

用途
制御・中継
材質
鉄
外形寸法D 奥行(厚み) (mm)
250
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

基板に穴加工がある場合、鉄製基板の塗装色はキャビネットの塗装色と同色、方眼目盛はなしとなります。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
3DCADデータのご用意はございません。
日東工業製のボックスは特注には対応しておりません。特注をご希望の場合はミスミ製品を検討ください。

未確定：候補が102型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

穴加工サービスの対象品です！日東工業製品　穴加工サービス拡大中

日東ステンレスボックスも穴加工サービス開始！
最短4日目出荷～
対象シリーズはこちらからご確認ください。

日東工業ボックスの穴加工　サービス詳細はこちら

Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！

【ボックス穴加工サービスのご案内】

便利機能

[ ! ] 穴加工サービス利用時は、加工価格が加算されます。加工後の最終価格は型式確定後「価格を確認」ボタンを押してください。

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

規格表

型番＋D	‐	W＋H＋塗装色	‐	穴加工	‐	穴加工コード
RA25	‐	44C					（穴加工なし）
RA25	‐	44C	‐	PS	‐	MKH□□□□□	（穴加工あり）

型番＋D	‐	W＋H	‐	扉＋塗装色	‐	穴加工	‐	穴加工コード
RA25	‐	710	‐	1C					（穴加工なし）
RA25	‐	710	‐	1C	‐	PS	‐	MKH□□□□□	（穴加工あり）

[ ! ] 穴加工有りの場合、設計完了後、PS、MKH□□・・記号が自動付与されます。
[ ! ] 扉型式1＝片扉、2＝両扉　仕様になります。
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] カタログ記載寸法と絞り込み条件の表記は以下のように置換ください。
ヨコ＝W（幅）、タテ＝H（高さ）、フカサ＝D（厚み）
[ ! ] 穴加工サービスの操作方法は (>>こちら)、穴加工サービスの詳細については（

>>こちら）

概要仕様

RA・RA形制御盤キャビネットフカサ250mm

塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工H25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工H22-90B）
材質	鉄
取付基板	RAタイプ（鉄製基板2.3mm）クリーム塗装（2.5Y8/2）
取付基板	RABタイプ（木製基板15mm）
キャビネット板厚	扉1.6mm　ボデー1.6mm
ハンドル	防水平面ハンドル（H-85）（キーNo.N200：1コ）
扉形式	片扉または両扉　※扉の単品販売はしておりません。
保護等級	片扉（屋内・屋外兼用）：IP54
保護等級	両扉（屋内用）：IP4X ※防水性はありません

[ ! ] 上記以外の塗装色の変更は承っておりません。
[ ! ] 天面にアイボルトは付属しておりません。
[ ! ] CE規格には対応しておりません。
[ ! ] 2020年4月より仕様変更（キーNo.N200：2コ→1コ）をさせていただきますので、ご了承ください。

この商品の特長

保護等級屋内屋外兼用 IP54（片扉カテゴリー2）
保護等級屋内用 IP4X（両扉）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性10,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

鍵番号違い対応
組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（RA・RAB）片扉

ボデー/接地端子（M8）/ボルトホルダー/鉄製基板（RAタイプ）/木製基板（RABタイプ）/防水平面ハンドル（H-85）
溶接ナット（M5）（φ10×H12）/パッキン/扉/蝶番
ハンドルの取扱方法
・PUSHボタンを押す。
・取手を表示方向にまわす。

分解図（RA）両扉

ボデー/接地端子（M8）/ロッド棒/防水平面ハンドル（H-85）/鉄製基板（RA）/防水平面ハンドル（H-85）/パッキン

この商品の寸法図

D 奥行(厚み)：250mm

※ 末尾”C”無しはライトベージュ、"C"付きはクリーム塗装となります。

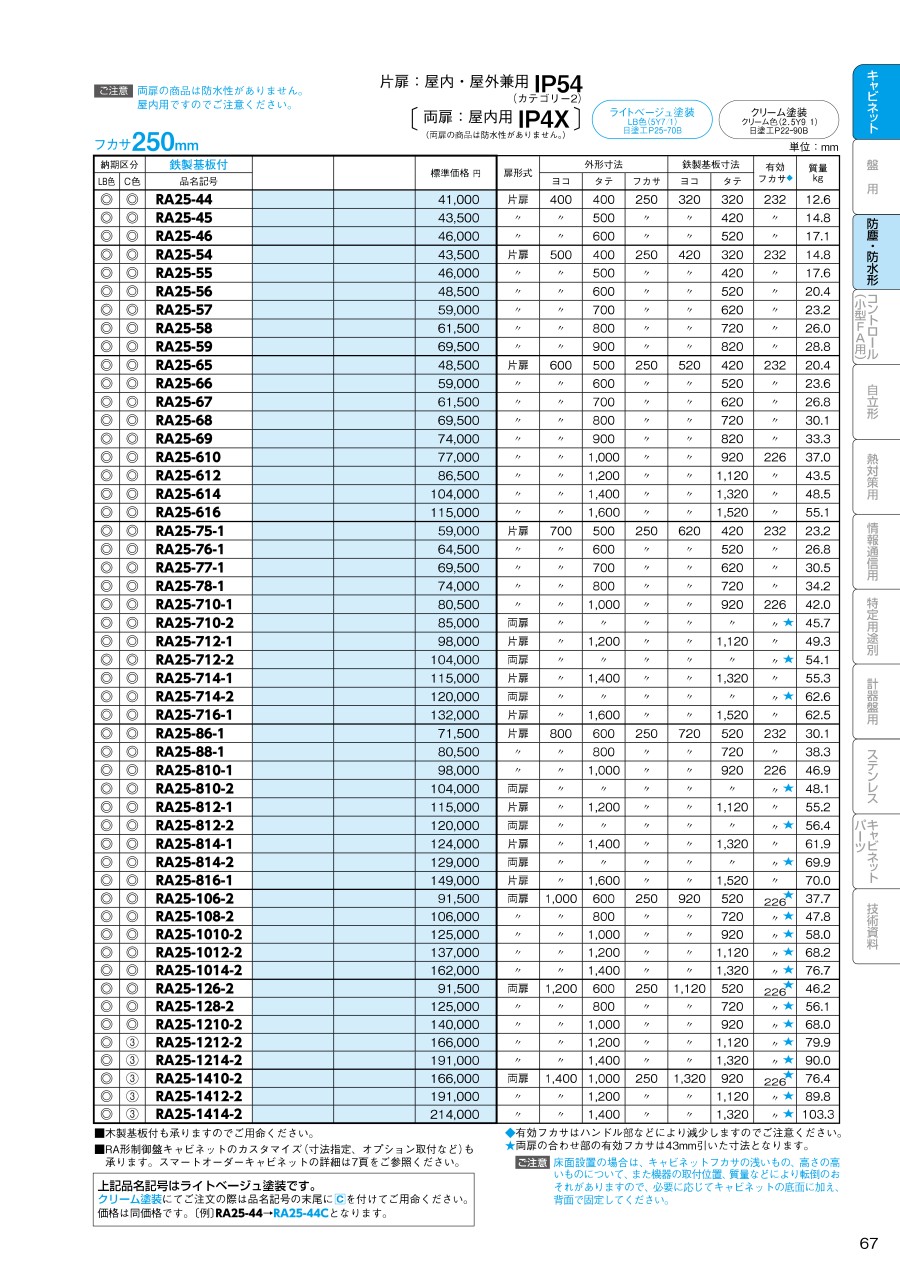

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効奥行(厚み) mm	製品質量 kg
品名記号	扉形式	W 横(幅)	H 縦(高さ)	D 奥行(厚み)	W 横(幅)	H 縦(高さ)	有効奥行(厚み) mm	製品質量 kg
RA25-44	片扉	400	400	250	320	320	232	11.4
RA25-44C	片扉	400	400	250	320	320	232	11.4
RA25-45	片扉	400	500	250	320	420	232	14.8
RA25-45C	片扉	400	500	250	320	420	232	14.8
RA25-46	片扉	400	600	250	320	520	232	17.1
RA25-46C	片扉	400	600	250	320	520	232	17.1
RA25-54	片扉	500	400	250	420	320	232	14.8
RA25-54C	片扉	500	400	250	420	320	232	14.8
RA25-55	片扉	500	500	250	420	420	232	17.6
RA25-55C	片扉	500	500	250	420	420	232	17.6
RA25-56	片扉	500	600	250	420	520	232	20.4
RA25-56C	片扉	500	600	250	420	520	232	20.4
RA25-57	片扉	500	700	250	420	620	232	23.2
RA25-57C	片扉	500	700	250	420	620	232	23.2
RA25-58	片扉	500	800	250	420	720	232	26
RA25-58C	片扉	500	800	250	420	720	232	26
RA25-59	片扉	500	900	250	420	820	232	28.8
RA25-59C	片扉	500	900	250	420	820	232	28.8
RA25-65	片扉	600	500	250	520	420	232	20.4
RA25-65C	片扉	600	500	250	520	420	232	20.4
RA25-66	片扉	600	600	250	520	520	232	23.6
RA25-66C	片扉	600	600	250	520	520	232	23.6
RA25-67	片扉	600	700	250	520	620	232	26.8
RA25-67C	片扉	600	700	250	520	620	232	26.8
RA25-68	片扉	600	800	250	520	720	232	30.1
RA25-68C	片扉	600	800	250	520	720	232	30.1
RA25-69	片扉	600	900	250	520	820	232	33.3
RA25-69C	片扉	600	900	250	520	820	232	33.3
RA25-610	片扉	600	1,000	250	520	920	226	37
RA25-610C	片扉	600	1,000	250	520	920	226	37
RA25-612	片扉	600	1,200	250	520	1,120	226	43.5
RA25-612C	片扉	600	1,200	250	520	1,120	226	43.5
RA25-614	片扉	600	1,400	250	520	1,320	226	48.5
RA25-614C	片扉	600	1,400	250	520	1,320	226	48.5
RA25-616	片扉	600	1,600	250	520	1,520	226	55.1
RA25-616C	片扉	600	1,600	250	520	1,520	226	55.1
RA25-75-1	片扉	700	500	250	620	420	232	23.2
RA25-75-1C	片扉	700	500	250	620	420	232	23.2
RA25-76-1	片扉	700	600	250	620	520	232	26.8
RA25-76-1C	片扉	700	600	250	620	520	232	26.8
RA25-77-1	片扉	700	700	250	620	620	232	30.5
RA25-77-1C	片扉	700	700	250	620	620	232	30.5
RA25-78-1	片扉	700	800	250	620	720	232	34.2
RA25-78-1C	片扉	700	800	250	620	720	232	34.2
RA25-710-1	片扉	700	1,000	250	620	920	226	42
RA25-710-1C	片扉	700	1,000	250	620	920	226	42
RA25-710-2	両扉	700	1,000	250	620	920	★226	45.7
RA25-710-2C	両扉	700	1,000	250	620	920	★226	45.7
RA25-712-1	片扉	700	1,200	250	620	1,120	226	49.3
RA25-712-1C	片扉	700	1,200	250	620	1,120	226	49.3
RA25-712-2	両扉	700	1,200	250	620	1,120	★226	54.1
RA25-712-2C	両扉	700	1,200	250	620	1,120	★226	54.1
RA25-714-1	片扉	700	1,400	250	620	1,320	226	55.3
RA25-714-1C	片扉	700	1,400	250	620	1,320	226	55.3
RA25-714-2	両扉	700	1,400	250	620	1,320	★226	62.6
RA25-714-2C	両扉	700	1,400	250	620	1,320	★226	62.6
RA25-716-1	片扉	700	1,600	250	620	1,520	226	62.5
RA25-716-1C	片扉	700	1,600	250	620	1,520	226	62.5
RA25-86-1	片扉	800	600	250	720	520	232	30.1
RA25-86-1C	片扉	800	600	250	720	520	232	30.1
RA25-88-1	片扉	800	800	250	720	720	232	38.3
RA25-88-1C	片扉	800	800	250	720	720	232	38.3
RA25-810-1	片扉	800	1,000	250	720	920	226	46.9
RA25-810-1C	片扉	800	1,000	250	720	920	226	46.9
RA25-810-2	両扉	800	1,000	250	720	920	★226	48.1
RA25-810-2C	両扉	800	1,000	250	720	920	★226	48.1
RA25-812-1	片扉	800	1,200	250	720	1,120	226	55.2
RA25-812-1C	片扉	800	1,200	250	720	1,120	226	55.2
RA25-812-2	両扉	800	1,200	250	720	1,120	★226	56.4
RA25-812-2C	両扉	800	1,200	250	720	1,120	★226	56.4
RA25-814-1	片扉	800	1,400	250	720	1,320	226	61.9
RA25-814-1C	片扉	800	1,400	250	720	1,320	226	61.9
RA25-814-2	両扉	800	1,400	250	720	1,320	★226	69.9
RA25-814-2C	両扉	800	1,400	250	720	1,320	★226	69.9
RA25-816-1	片扉	800	1,600	250	720	1,520	226	70
RA25-816-1C	片扉	800	1,600	250	720	1,520	226	70
RA25-106-2	両扉	1,000	600	250	920	520	★226	37.7
RA25-106-2C	両扉	1,000	600	250	920	520	★226	37.7
RA25-108-2	両扉	1,000	800	250	920	720	★226	47.8
RA25-108-2C	両扉	1,000	800	250	920	720	★226	47.8
RA25-1010-2	両扉	1,000	1,000	250	920	920	★226	58
RA25-1010-2C	両扉	1,000	1,000	250	920	920	★226	58
RA25-1012-2	両扉	1,000	1,200	250	920	1,120	★226	68.2
RA25-1012-2C	両扉	1,000	1,200	250	920	1,120	★226	68.2
RA25-1014-2	両扉	1,000	1,400	250	920	1,320	★226	76.7
RA25-1014-2C	両扉	1,000	1,400	250	920	1,320	★226	76.7
RA25-126-2	両扉	1,200	600	250	1,120	520	★226	46.2
RA25-126-2C	両扉	1,200	600	250	1,120	520	★226	46.2
RA25-128-2	両扉	1,200	800	250	1,120	720	★226	56.1
RA25-128-2C	両扉	1,200	800	250	1,120	720	★226	56.1
RA25-1210-2	両扉	1,200	1,000	250	1,120	920	★226	68
RA25-1210-2C	両扉	1,200	1,000	250	1,120	920	★226	68
RA25-1212-2	両扉	1,200	1,200	250	1,120	1,120	★226	79.9
RA25-1212-2C	両扉	1,200	1,200	250	1,120	1,120	★226	79.9
RA25-1214-2	両扉	1,200	1,400	250	1,120	1,320	★226	90
RA25-1214-2C	両扉	1,200	1,400	250	1,120	1,320	★226	90
RA25-1410-2	両扉	1,400	1,000	250	1,320	920	★226	76.4
RA25-1410-2C	両扉	1,400	1,000	250	1,320	920	★226	76.4
RA25-1412-2	両扉	1,400	1,200	250	1,320	1,120	★226	89.8
RA25-1412-2C	両扉	1,400	1,200	250	1,320	1,120	★226	89.8
RA25-1414-2	両扉	1,400	1,400	250	1,320	1,320	★226	103.3
RA25-1414-2C	両扉	1,400	1,400	250	1,320	1,320	★226	103.3

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
※ 両扉の合わせ部の有効フカサは上記有効フカサより43mm引いた寸法となります。
※ 床面設置の場合は、キャビネットフカサの浅いもの、高さの高いものについて、また機器の取付位置、質量などにより転倒のおそれがありますので、必要に応じてキャビネットの底面に加え、背面で固定してください。

穴加工サービス

商品仕様に戻る

立体図、展開図

立体図	展開図(一例)

加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

穴加工パターン種類

パターン	種類
丸穴
	丸穴（タップは基板のみ）	長丸穴	丸穴ねじ下穴 2個付き	丸穴ねじ下穴 2個付き	丸穴ねじ下穴 3個付き（PCD限定）	丸穴ねじ下穴 4個付き	丸穴ねじ下穴 4個付き（PCD限定）	長丸穴ねじ下穴 2個付き

	丸穴上下	丸穴3個（PCD限定）	丸穴4個	丸穴4個（PCD限定）	回転灯等取付き穴1	回転灯等取付き穴2
	丸穴上下	丸穴3個（PCD限定）	丸穴4個	丸穴4個（PCD限定）	回転灯等取付き穴1	回転灯等取付き穴2
角穴
	角穴	角穴ねじ下穴 2個付き	角穴ねじ下穴 2個付き（対角左上）	角穴ねじ下穴 2個付き（対角右上）	角穴ねじ下穴 4個付き	角穴ねじ下穴 6個付き	角穴ねじ下穴 8個付き	角穴ねじ下穴上下8個付き

	角穴ねじ下穴 10個付き	R付き角穴	R付き角穴ねじ下穴 2個付き	R付き角穴ねじ下穴 4個付き	変形角穴ねじ下穴 3個付き	変形角穴ねじ下穴 4個付き	インバータ操作パネル等取付き穴	インバータ操作パネル等取付き穴2
複合穴
	ダルマ穴	直角キー溝	D穴	ダブルD穴	Dサブ等	直角キー溝付き
		付き丸穴			取付き穴	丸穴2

[ ! ] ビス穴は、キリ穴となります。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
[ ! ] 基盤のみ下記サイズのタップ穴指定が可能です。（すべてタップ加工済み）
M3:2.5mm、M4:3.2mm、M5:4.1mm

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

保護機能(耐環境性)

塗装色

扉形式

RoHS?

最小発注数量

400	400	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
400	400	IP54	クリーム（2.5Y9/1）	片扉	-	1個
400	500	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
400	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
400	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
400	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	400	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
500	400	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	500	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	700	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	700	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	900	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	900	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	500	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
600	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	700	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	700	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	900	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	900	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	500	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	700	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	700	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
800	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
800	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
800	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
800	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
1000	1000	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1000	1000	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1000	1200	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1000	1200	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1000	1400	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1000	1400	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1000	600	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1000	600	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1000	800	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1000	800	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1200	1000	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1200	1000	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1200	1200	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1200	1200	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1200	1400	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1200	1400	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1200	600	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1200	600	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1200	800	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1200	800	IP4X	クリーム（2.5Y9/1）	両扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

34,690円 ( 38,159円 )	在庫品1日目当日出荷可能
28,620円 ( 31,482円 )	3日目
39,090円27,363円 ( 30,099円 )	在庫品1日目当日出荷可能
30,610円 ( 33,671円 )	在庫品1日目当日出荷可能
31,840円 ( 35,024円 )	5日目
31,840円 ( 35,024円 )	5日目
30,610円 ( 33,671円 )	在庫品1日目当日出荷可能
29,690円 ( 32,659円 )	3日目
31,840円 ( 35,024円 )	5日目
31,840円 ( 35,024円 )	5日目
33,020円 ( 36,322円 )	5日目
33,020円 ( 36,322円 )	5日目
40,710円 ( 44,781円 )	5日目
40,710円 ( 44,781円 )	5日目
41,760円 ( 45,936円 )	5日目
41,760円 ( 45,936円 )	5日目
48,340円 ( 53,174円 )	5日目
48,340円 ( 53,174円 )	5日目
33,020円 ( 36,322円 )	5日目
33,020円 ( 36,322円 )	5日目
40,710円 ( 44,781円 )	5日目
40,710円 ( 44,781円 )	5日目
41,760円 ( 45,936円 )	5日目
41,760円 ( 45,936円 )	5日目
48,340円 ( 53,174円 )	5日目
48,340円 ( 53,174円 )	5日目
50,630円 ( 55,693円 )	5日目
50,630円 ( 55,693円 )	5日目
40,710円 ( 44,781円 )	5日目
40,710円 ( 44,781円 )	5日目
43,910円 ( 48,301円 )	5日目
43,910円 ( 48,301円 )	5日目
48,340円 ( 53,174円 )	5日目
48,340円 ( 53,174円 )	5日目
50,630円 ( 55,693円 )	5日目
50,630円 ( 55,693円 )	5日目
49,460円 ( 54,406円 )	5日目
49,460円 ( 54,406円 )	5日目
55,020円 ( 60,522円 )	5日目
55,020円 ( 60,522円 )	6日目
85,720円 ( 94,292円 )	5日目
85,720円 ( 94,292円 )	5日目
93,450円 ( 102,795円 )	5日目
93,450円 ( 102,795円 )	5日目
110,010円 ( 121,011円 )	5日目
110,010円 ( 121,011円 )	5日目
62,640円 ( 68,904円 )	5日目
62,640円 ( 68,904円 )	5日目
72,620円 ( 79,882円 )	5日目
72,620円 ( 79,882円 )	5日目
95,730円 ( 105,303円 )	5日目
95,730円 ( 105,303円 )	5日目
110,020円 ( 121,022円 )	5日目
110,020円 ( 121,022円 )	4日目
132,270円 ( 145,497円 )	5日目
132,270円 ( 145,497円 )	4日目
62,640円 ( 68,904円 )	5日目
62,640円 ( 68,904円 )	5日目
85,720円 ( 94,292円 )	5日目
85,720円 ( 94,292円 )	5日目

基本情報

基本情報

水切構造、防塵・防水パッキン付の制御盤キャビネット
【特長】
・左右に連結が可能。
・機能性・デザイン性に優れた施錠可能。
・防水平面ハンドルを採用（キー№N200）。
【用途】
・片扉:屋内屋外兼用。
・両扉:屋内用。
・防塵防水形キャビネット、中型タイプ。

ご注意

基板に穴加工がある場合、鉄製基板の塗装色はキャビネットの塗装色と同色、方眼目盛はなしとなります。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
3DCADデータのご用意はございません。
日東工業製のボックスは特注には対応しておりません。特注をご希望の場合はミスミ製品を検討ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ250mmのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機器を外部に設置する場合に使用

満足度：5.02019/08/25

何度も使用してますが水漏れなどがあったことはありません。サイズがあえば物はいいと思います。

0人が参考にしています。

クリーンルーム内で使用

満足度：5.02019/06/14

丈夫さと深さが合っていたので、ミスミのWEBサイトで探してこれしかないと思い、購入しました。クリーンルーム内での利用にな...もっと読む

0人が参考にしています。

照明の制御ボックスに

満足度：5.02019/06/14

屋外で使用しています。防水性と4～5年ぐらい前から150台ほど使用しており、使い勝手も良いので購入しました。自社で追加工...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ250mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ160mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ300mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ120mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ250mm
メーカー	日東工業	日東工業	日東工業	日東工業	日東工業	日東工業
通常価格	28,620円-	14,320円 -	31,840円 -	21,980円 -	13,180円 -	17,600円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目〜	在庫品1日目〜	在庫品1日目〜	2日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
外形寸法D 奥行(厚み)(mm)	250	160	300	200	120	250
穴加工対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル
