日東工業

RAM-A RAM形制御盤キャビネット（水切構造、防塵・防水パッキン付）

カタログ |

通常単価(税別): 33,020円～87,970円

税込単価: 36,322円～96,767円

通常出荷日：2日目～4日目

水切構造、防塵・防水パッキン付の窓付制御盤キャビネット！【特長】・機器、計器類の監視が可能なキャビネッ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm

通常出荷日：3 日目～

よく一緒に見られています

通常出荷日：2 日目～

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

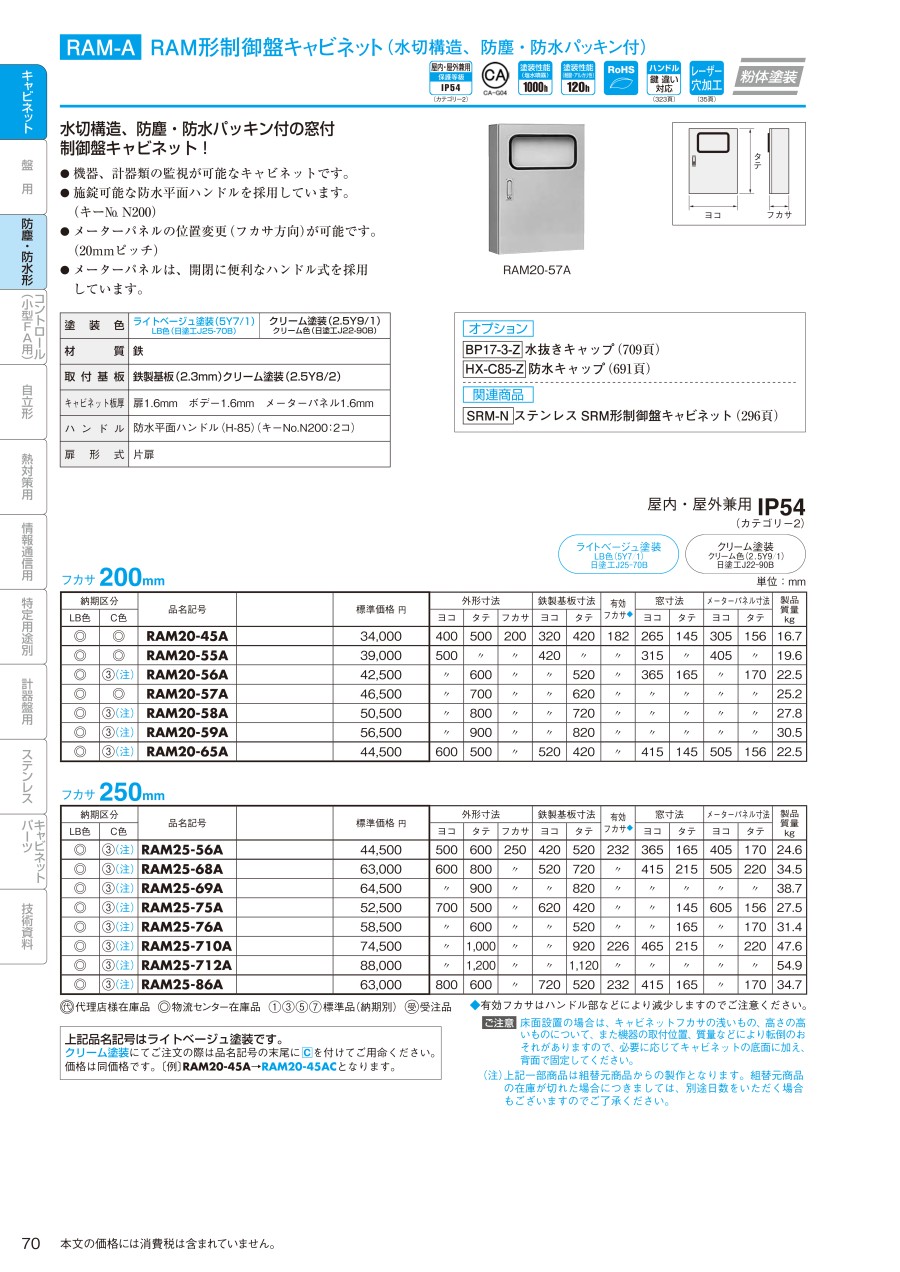

カタログ

商品仕様

製品仕様

製品イメージ

設置場所：屋内／屋外兼用
IP規格：IP54カテゴリー2
塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
材質：鉄
取付基板：鉄製基板（2.3mm）クリーム塗装（2.5Y8/2）
キャビネット板厚：扉1.6mm ボデー1.6mm メーターパネル1.6mm
ハンドル：防水平面ハンドル（H-85）（キーNo.N200：2コ）
扉形式：片扉
構造：水切構造、防塵／防水パッキン付

RAM-A・RAM形制御盤キャビネットの分解図

分解図

外形図

（単位：mm）

外形図1

（単位：mm）

外形図2

フカサ200mm

品名記号	外形寸法			鉄製基板寸法				ハンドル位置	有効フカサ^※	窓寸法			メーターパネル寸法			製品質量 kg
品名記号	A（ヨコ）	B（タテ）	C（フカサ）	F（ヨコ）	G（タテ）	H	I	E	X	M（ヨコ）	N（タテ）	Q	F₁	G₁	P	製品質量 kg
RAM20-45A	400	500	200	320	420	280	380	222	182	265	145	127	305	156	256	16.7
RAM20-55A	500	500	200	420	420	380	380	222	182	315	145	127	405	156	356	19.6
RAM20-56A	500	600	200	420	520	380	480	297	182	365	165	142	405	170	356	22.5
RAM20-57A	500	700	200	420	620	380	580	347	182	365	165	142	405	170	356	25.2
RAM20-58A	500	800	200	420	720	380	680	397	182	365	165	142	405	170	356	27.8
RAM20-59A	500	900	200	420	820	380	780	447	182	365	165	142	405	170	356	30.5
RAM20-65A	600	500	200	520	420	480	380	222	182	415	145	127	505	156	456	22.5

フカサ250mm

品名記号	外形寸法			鉄製基板寸法				ハンドル位置	有効フカサ^※	窓寸法			メーターパネル寸法			製品質量 kg
品名記号	A（ヨコ）	B（タテ）	C（フカサ）	F（ヨコ）	G（タテ）	H	I	E	X	M（ヨコ）	N（タテ）	Q	F₁	G₁	P	製品質量 kg
RAM25-56A	500	600	250	420	520	380	480	297	232	365	165	142	405	170	356	24.6
RAM25-68A	600	800	250	520	720	480	680	397	232	415	215	167	505	220	456	34.5
RAM25-69A	600	900	250	520	820	480	780	447	232	415	215	167	505	220	456	38.7
RAM25-75A	700	500	250	620	420	580	380	222	232	415	145	127	605	156	556	27.5
RAM25-76A	700	600	250	620	520	580	480	297	232	415	165	142	605	170	556	31.4
RAM25-710A	700	1,000	250	620	920	580	880	497	226	465	215	167	605	220	556	47.6
RAM25-712A	700	1,200	250	620	1,120	580	1,080	597	226	465	215	167	605	220	556	54.9
RAM25-86A	800	600	250	720	520	680	480	297	232	415	165	142	605	170	556	34.7

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
※ 床面設置の場合は、キャビネットフカサの浅いもの、高さの高いものについて、また機器の取付位置、質量などにより転倒のおそれがありますので、必要に応じてキャビネットの底面に加え、背面で固定してください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

400	500	200	ライトベージュ（5Y7/1）	10	1個
400	500	200	クリーム（2.5Y9/1）	10	1個
500	500	200	ライトベージュ（5Y7/1）	10	1個
500	500	200	クリーム（2.5Y9/1）	10	1個
500	600	200	ライトベージュ（5Y7/1）	10	1個
500	600	200	クリーム（2.5Y9/1）	10	1個
500	700	200	ライトベージュ（5Y7/1）	10	1個
500	700	200	クリーム（2.5Y9/1）	10	1個
500	800	200	ライトベージュ（5Y7/1）	10	1個
500	800	200	クリーム（2.5Y9/1）	10	1個
500	900	200	ライトベージュ（5Y7/1）	10	1個
500	900	200	クリーム（2.5Y9/1）	10	1個
600	500	200	ライトベージュ（5Y7/1）	10	1個
600	500	200	クリーム（2.5Y9/1）	10	1個
500	600	250	ライトベージュ（5Y7/1）	10	1個
500	600	250	クリーム（2.5Y9/1）	10	1個
600	800	250	ライトベージュ（5Y7/1）	10	1個
600	800	250	クリーム（2.5Y9/1）	10	1個
600	900	250	ライトベージュ（5Y7/1）	10	1個
600	900	250	クリーム（2.5Y9/1）	10	1個
700	500	250	ライトベージュ（5Y7/1）	10	1個
700	500	250	クリーム（2.5Y9/1）	10	1個
700	600	250	ライトベージュ（5Y7/1）	10	1個
700	600	250	クリーム（2.5Y9/1）	10	1個
800	600	250	ライトベージュ（5Y7/1）	10	1個
800	600	250	クリーム（2.5Y9/1）	10	1個
700	1000	250	ライトベージュ（5Y7/1）	10	1個
700	1000	250	クリーム（2.5Y9/1）	10	1個
700	1200	250	ライトベージュ（5Y7/1）	10	1個
700	1200	250	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

33,020円 ( 36,322円 )	2日目
33,020円 ( 36,322円 )	2日目
39,550円 ( 43,505円 )	2日目
39,550円 ( 43,505円 )	2日目
42,860円 ( 47,146円 )	2日目
42,860円 ( 47,146円 )	4日目
43,970円 ( 48,367円 )	2日目
43,970円 ( 48,367円 )	2日目
50,620円 ( 55,682円 )	2日目
50,620円 ( 55,682円 )	4日目
54,960円 ( 60,456円 )	2日目
54,960円 ( 60,456円 )	4日目
44,020円 ( 48,422円 )	2日目
44,020円 ( 48,422円 )	4日目
44,020円 ( 48,422円 )	2日目
44,020円 ( 48,422円 )	4日目
62,700円 ( 68,970円 )	2日目
62,700円 ( 68,970円 )	4日目
64,860円 ( 71,346円 )	2日目
64,860円 ( 71,346円 )	4日目
52,750円 ( 58,025円 )	2日目
52,750円 ( 58,025円 )	4日目
57,230円 ( 62,953円 )	2日目
57,230円 ( 62,953円 )	4日目
62,700円 ( 68,970円 )	3日目
62,700円 ( 68,970円 )	4日目
74,750円 ( 82,225円 )	2日目
74,750円 ( 82,225円 )	4日目
87,970円 ( 96,767円 )	2日目
87,970円 ( 96,767円 )	4日目

詳細情報

基本情報

基本情報

水切構造、防塵・防水パッキン付の窓付制御盤キャビネット！
【特長】
・機器、計器類の監視が可能なキャビネットです。
・施錠可能な防水平面ハンドルを採用しています。（キーNo. N200）
・メーターパネルの位置変更（フカサ方向）が可能です。（20mmピッチ）
・メーターパネルは、開閉に便利なハンドル式を採用しています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
