材質	PC＋ABS樹脂
色彩	ライトベージュ色（5Y7/1）
取付基板	木製基板（15mm）
キャビネット板厚	扉・ボデー3.0～4.0mm
ハンドル	小型平面ハンドル（キーNo.N200：1コ付属）
扉形式	片扉

この商品の特徴

保護等級屋内・屋外兼用 IP55（カテゴリー2）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

難燃性 5VB
アメリカの保険機関規格UL94による樹脂の難燃性レベルを表す。

ホルムアルデヒド
F☆☆☆☆
建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限された。JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを示す。

鍵番号違い対応
組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

PC+ABS樹脂製

分解図

扉コーナー部/基板取付部/蝶番部/蝶番ピン/加工穴ガイド/防水パッキン/小型防水ハンドル

この商品の寸法図

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	ハンドル部有効フカサ mm	製品質量 kg	摘要
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	ハンドル部有効フカサ mm	製品質量 kg	摘要
PL16-23KA	252	300	165	150	210	130	97	2.7	WLP-10、WLP-10K　各1コ付属
PL16-33KA	352	300	165	250	210	130	97	3.3
PL16-34KA	351	400	165	250	300	129	97	4.3
PL16-35KA	351	500	165	250	400	129	97	5.0
PL16-43KA	451	300	165	350	200	129	97	4.0
PL16-54KA	551	400	165	450	300	129	97	6.0
PL20-24KA	252	400	200	150	300	165	132	3.8	WLP-13、WLP-13K　各1コ付属
PL20-34KA	351	400	200	250	300	164	132	4.8
PL20-44KA	451	400	200	350	300	164	132	5.7
PL20-45KA	451	500	200	350	400	163	131	6.6
PL20-55KA	550	500	200	420	390	162	124	8.1
PL20-565KA	550	650	200	420	540	162	124	10.9	WLP-13、WLP-13K　各2コ付属

※ 有効フカサは扉の突起部などにより減少しますのでご注意ください。
※ 屋外でご使用の場合は、水抜き穴を設けることをお奨めします。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	RoHS?	最小発注数量

252	300	165	10	1個
352	300	165	10	1個
351	500	165	10	1個
451	300	165	10	1個
551	400	165	10	1個
252	400	200	10	1個
351	400	200	10	1個
451	400	200	10	1個
451	500	200	10	1個
550	500	200	-	1個
550	650	200	10	1個

通常単価(税別) (税込単価)	通常出荷日

32,930円 ( 36,223円 )	3日目
33,010円 ( 36,311円 )	3日目
35,200円 ( 38,720円 )	3日目
35,120円 ( 38,632円 )	3日目
44,010円 ( 48,411円 )	3日目
40,700円 ( 44,770円 )	3日目
42,890円30,023円 ( 33,025円 )	3日目
43,970円 ( 48,367円 )	3日目
48,360円 ( 53,196円 )	3日目
51,650円 ( 56,815円 )	2日目
76,950円 ( 84,645円 )	2日目

詳細情報

基本情報

基本情報

PL形プラボックスの高性能熱対策タイプのプラボックス。
【特長】
・丸形防水ルーバー（WLP）と換気扇付丸形防水ルーバー（WLP-K）を組合せたシリーズ。
・IP55の高気密を維持しながら内部機器の熱対策が可能。
【用途】
・屋内屋外兼用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

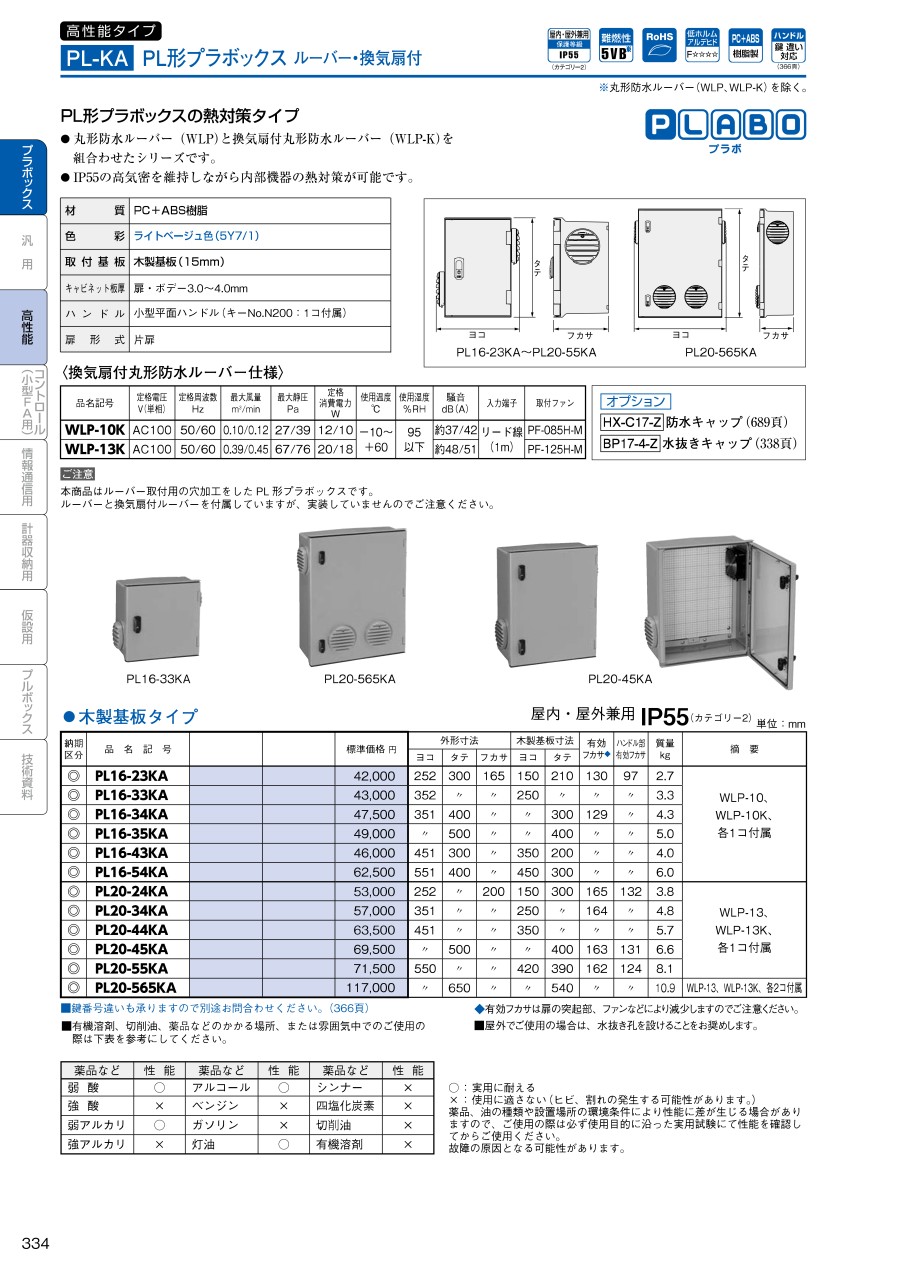

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
