PCH PCH形プラボックス 着色扉付
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 5,270円～10,440円
- 税込単価
- 5,797円～11,484円
コントロールボックス、電子機器収納箱、端子箱として便利なプラボックス。【特長】...
詳細情報を確認する商品仕様
PCH PCH形プラボックス 着色扉付
| 材質 | ボデー・ABS樹脂 | 扉・ABS樹脂（PCH） |
|---|---|---|
| 色彩 | ボデー・扉：ホワイトグレー色（5YR8.5/0.5） | |
| 取付基板 | 鉄製基板（1.6mm） | |
| ボックス板厚 | 扉3.0～4.0mm ボデー3.0～4.5mm | |
| 扉形式 | 片扉 パチン錠・蝶番式（樹脂製） | |
この商品の特徴
保護等級 屋内用 IP55（カテゴリー2）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「合成樹脂製汎用キャビネット」（CA200）および環境指針（CA-G04）に適合しているキャビネット。
ABS樹脂製
分解図
ボデー/パチン錠（樹脂製）/パッキン/扉（着色扉）/鉄製基板
この商品の寸法図
| 品名記号 | 外形寸法 mm | 基板寸法 mm | 有効フカサ mm | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||
| PCH16-23 | 200 | 300 | 160 | 150 | 250 | 137 | 1.7 |
| PCH16-2535 | 250 | 350 | 160 | 200 | 300 | 136 | 2.5 |
| PCH16-32 | 300 | 200 | 160 | 250 | 150 | 137 | 1.7 |
| PCH16-34 | 300 | 400 | 160 | 250 | 350 | 136 | 3.5 |
| PCH16-3525 | 350 | 250 | 160 | 300 | 200 | 136 | 2.5 |
| PCH16-43 | 400 | 300 | 160 | 350 | 250 | 136 | 3.5 |
| PCH16-45 | 400 | 500 | 160 | 350 | 450 | 135 | 5.7 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,270円 ( 5,797円 ) | 在庫品1日目当日出荷可能 |
5,270円 ( 5,797円 ) | 在庫品1日目当日出荷可能 |
7,680円 ( 8,448円 ) | 3日目 |
7,680円 ( 8,448円 ) | 在庫品1日目当日出荷可能 |
10,440円 ( 11,484円 ) | 3日目 |
8,230円 ( 9,053円 ) | 在庫品1日目当日出荷可能 |
6,580円 ( 7,238円 ) | 3日目 |
詳細情報
基本情報
コントロールボックス、電子機器収納箱、端子箱として便利なプラボックス。
【特長】
・高い防塵・防水性能と経済性を両立した樹脂製ボックス。
・扉は取外しが可能なため機器取付けの加工が容易。
【用途】
・屋内用。
・コントロールボックス（小型FA用）。

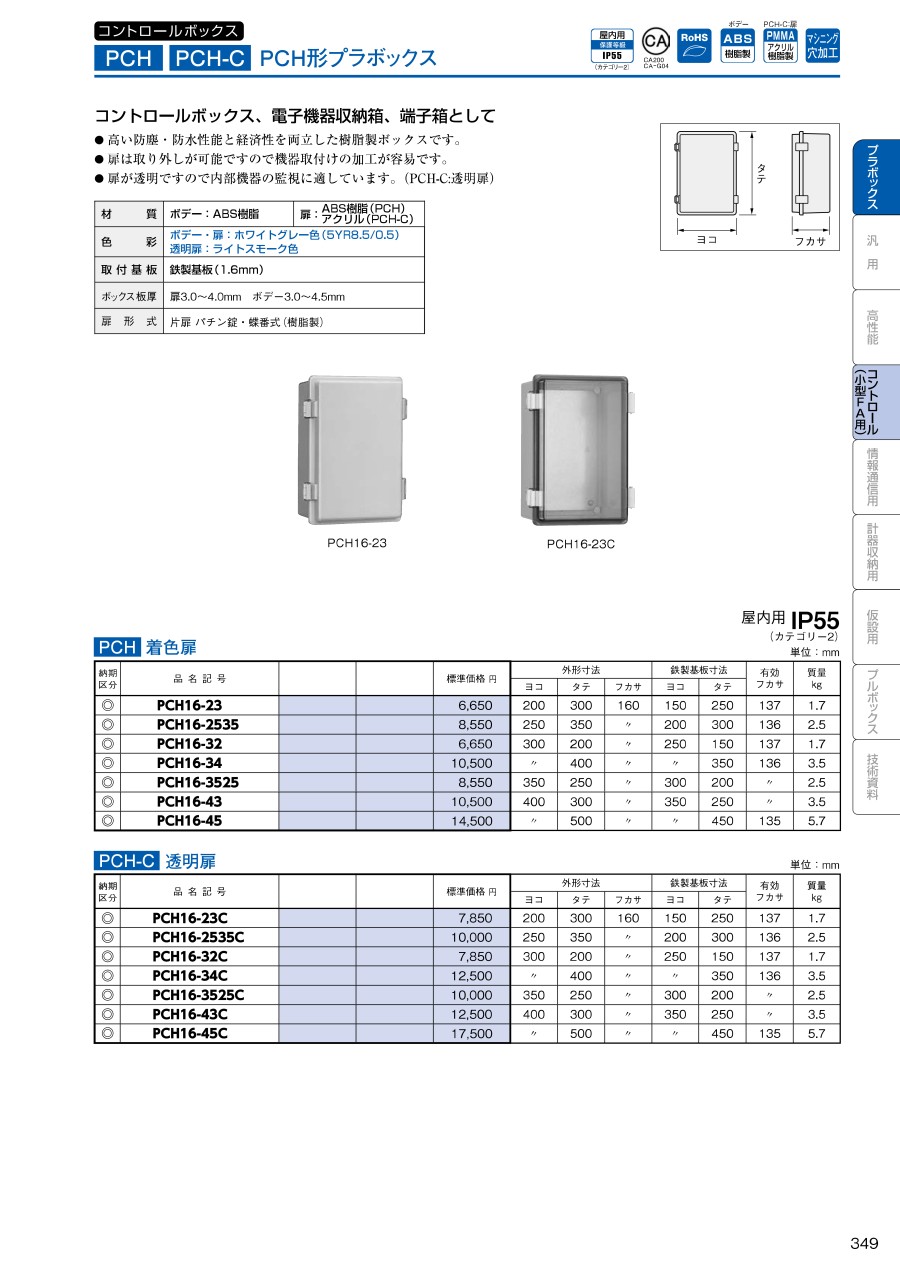

カタログ
