日東工業

ORM-A 窓付屋外用制御盤キャビネット（水切構造、防塵・防水パッキン付）

カタログ |

通常単価(税別): 39,550円～109,940円

税込単価: 43,505円～120,934円

通常出荷日：2日目～4日目

水切構造、防塵・防水パッキン付の窓付屋外用制御盤キャビネット【特長】・機器、計器類の監視が可能。・施錠...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は穴加工サービス、特注お見積もりに対応しておりません。
対応商品につきましては（>>こちら）「サービス対象品の一覧はこちら」をご確認ください。

よく一緒に見られています

通常出荷日：6 日目～

よく一緒に見られています

通常出荷日：2 日目～

未確定：候補が50型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

ORM-A・窓付屋外用制御盤キャビネット

塗装色	ライトベージュ塗装（5Y7/1）　LB色（日塗工H25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工H22-90B）
材質	鉄
取付基板	鉄製基板（2.3mm）　クリーム塗装（2.5Y8/2）
キャビネット板厚	扉1.6mm　ボデー1.6mm　メーターパネル1.6mm
ハンドル	防水平面ハンドル（H-85）（キーNo.N200：2コ）
扉形式	片扉または両扉

この商品の特長

保護等級屋外用 IP44
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会環境指針適合
キャビネット工業会の環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

鍵番号違い対応
組み替え対応により、鍵番号の変更が可能。変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（ORM-A）

ボデー/接地端子（M8）/鉄製基板/メーターパネル/防水平面ハンドル（H-85）/監視窓/パッキン/蝶番/扉。

この商品の寸法図

D 奥行(厚み) : 200mm

品名記号	扉形式	寸法 mm			外形寸法 mm	基板寸法 mm		窓寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	W 横(幅)	H 縦(高さ)	D 奥行(厚み)	H 縦(高さ)	ヨコ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
ORM20-45A	片扉	400	500	200	530	320	420	265	145	182	18.1
ORM20-45AC	片扉	400	500	200	530	320	420	265	145	182	18.1
ORM20-55A	片扉	500	500	200	530	420	420	315	145	182	21.2
ORM20-55AC	片扉	500	500	200	530	420	420	315	145	182	21.2
ORM20-56A	片扉	500	600	200	630	420	520	365	165	182	24.2
ORM20-56AC	片扉	500	600	200	630	420	520	365	165	182	24.2
ORM20-57A	片扉	500	700	200	730	420	620	365	165	182	26.9
ORM20-57AC	片扉	500	700	200	730	420	620	365	165	182	26.9
ORM20-58A	片扉	500	800	200	830	420	720	365	165	182	29.5
ORM20-58AC	片扉	500	800	200	830	420	720	365	165	182	29.5
ORM20-58HA	片扉	500	800	200	830	420	720	350	310	182	32.0
ORM20-58HAC	片扉	500	800	200	830	420	720	350	310	182	32.0
ORM20-59A	片扉	500	900	200	930	420	820	365	165	182	32.2
ORM20-59AC	片扉	500	900	200	930	420	820	365	165	182	32.2
ORM20-65A	片扉	600	500	200	530	520	420	415	145	182	24.3
ORM20-65AC	片扉	600	500	200	530	520	420	415	145	182	24.3

D 奥行(厚み) : 250mm

品名記号	扉形式	寸法 mm			外形寸法 mm	基板寸法 mm		窓寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	W 横(幅)	H 縦(高さ)	D 奥行(厚み)	H 縦(高さ)	ヨコ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
ORM25-56A	片扉	500	600	250	630	420	520	365	165	232	26.3
ORM25-56AC	片扉	500	600	250	630	420	520	365	165	232	26.3
ORM25-58HA	片扉	500	800	250	830	420	720	350	310	232	34.8
ORM25-58HAC	片扉	500	800	250	830	420	720	350	310	232	34.8
ORM25-68A	片扉	600	800	250	830	520	720	415	215	232	36.4
ORM25-68AC	片扉	600	800	250	830	520	720	415	215	232	36.4
ORM25-68HA	片扉	600	800	250	830	520	720	410	310	232	39.5
ORM25-68HAC	片扉	600	800	250	830	520	720	410	310	232	39.5
ORM25-69A	片扉	600	900	250	930	520	820	415	215	232	40.6
ORM25-69AC	片扉	600	900	250	930	520	820	415	215	232	40.6
ORM25-610HA	片扉	600	1,000	250	1,030	520	920	410	310	226	46.3
ORM25-610HAC	片扉	600	1,000	250	1,030	520	920	410	310	226	46.3
ORM25-75A	片扉	700	500	250	530	620	420	415	145	232	29.7
ORM25-75AC	片扉	700	500	250	530	620	420	415	145	232	29.7
ORM25-76A	片扉	700	600	250	630	620	520	415	165	232	33.6
ORM25-76AC	片扉	700	600	250	630	620	520	415	165	232	33.6
ORM25-78HA	片扉	700	800	250	830	620	720	410	310	232	44.2
ORM25-78HAC	片扉	700	800	250	830	620	720	410	310	232	44.2
ORM25-710A	片扉	700	1,000	250	1,030	620	920	465	215	226	49.7
ORM25-710AC	片扉	700	1,000	250	1,030	620	920	465	215	226	49.7
ORM25-710HA	片扉	700	1,000	250	1,030	620	920	465	310	226	51.8
ORM25-710HAC	片扉	700	1,000	250	1,030	620	920	465	310	226	51.8
ORM25-712A	片扉	700	1,200	250	1,230	620	1,120	465	215	226	57.1
ORM25-712AC	片扉	700	1,200	250	1,230	620	1,120	465	215	226	57.1
ORM25-712HA	片扉	700	1,200	250	1,230	620	1,120	465	310	226	59.2
ORM25-712HAC	片扉	700	1,200	250	1,230	620	1,120	465	310	226	59.2
ORM25-86A	片扉	800	600	250	630	720	520	415	165	232	37.1
ORM25-86AC	片扉	800	600	250	630	720	520	415	165	232	37.1
ORM25-106-2A	両扉	1,000	600	250	630	920	520	365	165	★226	44.7
ORM25-106-2AC	両扉	1,000	600	250	630	920	520	365	165	★226	44.7
ORM25-127-2A	両扉	1,200	700	250	730	1,120	620	415	165	★226	57.8
ORM25-127-2AC	両扉	1,200	700	250	730	1,120	620	415	165	★226	57.8

D 奥行(厚み) : 300mm

品名記号	扉形式	寸法 mm			外形寸法 mm	基板寸法 mm		窓寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	W 横(幅)	H 縦(高さ)	D 奥行(厚み)	H 縦(高さ)	ヨコ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
ORM30-129-2A	両扉	1,200	900	300	930	1,120	820	415	215	★276	73.4
ORM30-129-2AC	両扉	1,200	900	300	930	1,120	820	415	215	★276	73.4

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
※ ★両扉の合わせ部の有効フカサは上記有効フカサより43mm引いた寸法となります。
※ 床面設置の場合は、キャビネットフカサの浅いもの、高さの高いものについて、また機器の取付位置、質量などにより転倒のおそれがありますので、必要に応じてキャビネットの底面に加え、背面で固定してください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

扉形式

窓寸法（ヨコ）

窓寸法（タテ）

RoHS?

最小発注数量

400	530	200	ライトベージュ（5Y7/1）	片扉	265mm	145mm	10	1個
400	530	200	クリーム（2.5Y9/1）	片扉	265mm	145mm	10	1個
500	530	200	ライトベージュ（5Y7/1）	片扉	315mm	145mm	10	1個
500	530	200	クリーム（2.5Y9/1）	片扉	315mm	145mm	10	1個
500	630	200	ライトベージュ（5Y7/1）	片扉	365mm	165mm	10	1個
500	630	200	クリーム（2.5Y9/1）	片扉	365mm	165mm	10	1個
500	730	200	ライトベージュ（5Y7/1）	片扉	365mm	165mm	10	1個
500	730	200	クリーム（2.5Y9/1）	片扉	365mm	165mm	10	1個
500	830	200	ライトベージュ（5Y7/1）	片扉	365mm	165mm	10	1個
500	830	200	クリーム（2.5Y9/1）	片扉	365mm	165mm	10	1個
500	830	200	ライトベージュ（5Y7/1）	片扉	350mm	310mm	10	1個
500	830	200	クリーム（2.5Y9/1）	片扉	350mm	310mm	10	1個
500	930	200	ライトベージュ（5Y7/1）	片扉	365mm	165mm	10	1個
500	930	200	クリーム（2.5Y9/1）	片扉	365mm	165mm	10	1個
600	530	200	ライトベージュ（5Y7/1）	片扉	415mm	145mm	10	1個
600	530	200	クリーム（2.5Y9/1）	片扉	415mm	145mm	10	1個
500	630	250	ライトベージュ（5Y7/1）	片扉	365mm	165mm	10	1個
500	630	250	クリーム（2.5Y9/1）	片扉	365mm	165mm	10	1個
500	830	250	ライトベージュ（5Y7/1）	片扉	350mm	310mm	10	1個
500	830	250	クリーム（2.5Y9/1）	片扉	350mm	310mm	10	1個
600	830	250	ライトベージュ（5Y7/1）	片扉	415mm	215mm	10	1個
600	830	250	クリーム（2.5Y9/1）	片扉	415mm	215mm	10	1個
600	830	250	ライトベージュ（5Y7/1）	片扉	410mm	310mm	10	1個
600	830	250	クリーム（2.5Y9/1）	片扉	410mm	310mm	10	1個
600	930	250	ライトベージュ（5Y7/1）	片扉	415mm	215mm	10	1個
600	930	250	クリーム（2.5Y9/1）	片扉	415mm	215mm	10	1個
700	530	250	ライトベージュ（5Y7/1）	片扉	415mm	145mm	10	1個
700	530	250	クリーム（2.5Y9/1）	片扉	415mm	145mm	10	1個
700	630	250	ライトベージュ（5Y7/1）	片扉	415mm	165mm	10	1個
700	630	250	クリーム（2.5Y9/1）	片扉	415mm	165mm	10	1個
700	830	250	ライトベージュ（5Y7/1）	片扉	410mm	310mm	10	1個
700	830	250	クリーム（2.5Y9/1）	片扉	410mm	310mm	10	1個
800	630	250	ライトベージュ（5Y7/1）	片扉	415mm	165mm	10	1個
800	630	250	クリーム（2.5Y9/1）	片扉	415mm	165mm	10	1個
1000	630	250	ライトベージュ（5Y7/1）	両扉	365mm	165mm	10	1個
1000	630	250	クリーム（2.5Y9/1）	両扉	365mm	165mm	10	1個
1200	730	250	ライトベージュ（5Y7/1）	両扉	415mm	165mm	10	1個
1200	730	250	クリーム（2.5Y9/1）	両扉	415mm	165mm	10	1個
600	1030	250	ライトベージュ（5Y7/1）	片扉	410mm	310mm	10	1個
600	1030	250	クリーム（2.5Y9/1）	片扉	410mm	310mm	10	1個
700	1030	250	ライトベージュ（5Y7/1）	片扉	465mm	215mm	10	1個
700	1030	250	クリーム（2.5Y9/1）	片扉	465mm	215mm	10	1個
700	1030	250	ライトベージュ（5Y7/1）	片扉	465mm	310mm	10	1個
700	1030	250	クリーム（2.5Y9/1）	片扉	465mm	310mm	10	1個
700	1230	250	ライトベージュ（5Y7/1）	片扉	465mm	215mm	10	1個
700	1230	250	クリーム（2.5Y9/1）	片扉	465mm	215mm	10	1個
700	1230	250	ライトベージュ（5Y7/1）	片扉	465mm	310mm	10	1個
700	1230	250	クリーム（2.5Y9/1）	片扉	465mm	310mm	10	1個
1200	930	300	ライトベージュ（5Y7/1）	両扉	415mm	215mm	10	1個
1200	930	300	クリーム（2.5Y9/1）	両扉	415mm	215mm	10	1個

通常単価(税別) (税込単価)	通常出荷日

39,550円 ( 43,505円 )	2日目
39,550円 ( 43,505円 )	2日目
42,860円 ( 47,146円 )	2日目
42,860円 ( 47,146円 )	2日目
44,010円 ( 48,411円 )	2日目
44,010円 ( 48,411円 )	2日目
51,740円 ( 56,914円 )	2日目
51,740円 ( 56,914円 )	2日目
60,500円 ( 66,550円 )	2日目
60,500円 ( 66,550円 )	2日目
66,020円 ( 72,622円 )	2日目
66,020円 ( 72,622円 )	4日目
66,020円 ( 72,622円 )	2日目
66,020円 ( 72,622円 )	4日目
49,430円 ( 54,373円 )	2日目
49,430円 ( 54,373円 )	4日目
43,960円 ( 48,356円 )	2日目
43,960円 ( 48,356円 )	2日目
65,960円 ( 72,556円 )	2日目
65,960円 ( 72,556円 )	2日目
65,960円 ( 72,556円 )	2日目
65,960円 ( 72,556円 )	2日目
72,590円 ( 79,849円 )	2日目
72,590円 ( 79,849円 )	2日目
76,990円 ( 84,689円 )	2日目
76,990円 ( 84,689円 )	2日目
53,900円 ( 59,290円 )	2日目
53,900円 ( 59,290円 )	4日目
60,500円 ( 66,550円 )	2日目
60,500円 ( 66,550円 )	4日目
75,920円 ( 83,512円 )	2日目
75,920円 ( 83,512円 )	4日目
65,960円 ( 72,556円 )	2日目
65,960円 ( 72,556円 )	4日目
84,710円 ( 93,181円 )	2日目
84,710円 ( 93,181円 )	4日目
95,650円 ( 105,215円 )	2日目
95,650円 ( 105,215円 )	4日目
84,710円 ( 93,181円 )	2日目
84,710円 ( 93,181円 )	2日目
86,910円 ( 95,601円 )	2日目
86,910円 ( 95,601円 )	2日目
90,210円 ( 99,231円 )	2日目
90,210円 ( 99,231円 )	4日目
96,770円 ( 106,447円 )	2日目
96,770円 ( 106,447円 )	2日目
101,220円 ( 111,342円 )	2日目
101,220円 ( 111,342円 )	2日目
109,940円 ( 120,934円 )	2日目
109,940円 ( 120,934円 )	4日目

詳細情報

基本情報

基本情報

水切構造、防塵・防水パッキン付の窓付屋外用制御盤キャビネット
【特長】
・機器、計器類の監視が可能。
・施錠可能な防水平面ハンドルを採用（キー№N200）。
・メーターパネルの位置変更（フカサ方向）が可能（20mmピッチ）。
・メーターパネルは、開閉に便利なハンドル式を採用。
【用途】
・屋外用、防塵・防水形キャビネット、窓付きタイプ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は穴加工サービス、特注お見積もりに対応しておりません。
対応商品につきましては（>>こちら）「サービス対象品の一覧はこちら」をご確認ください。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

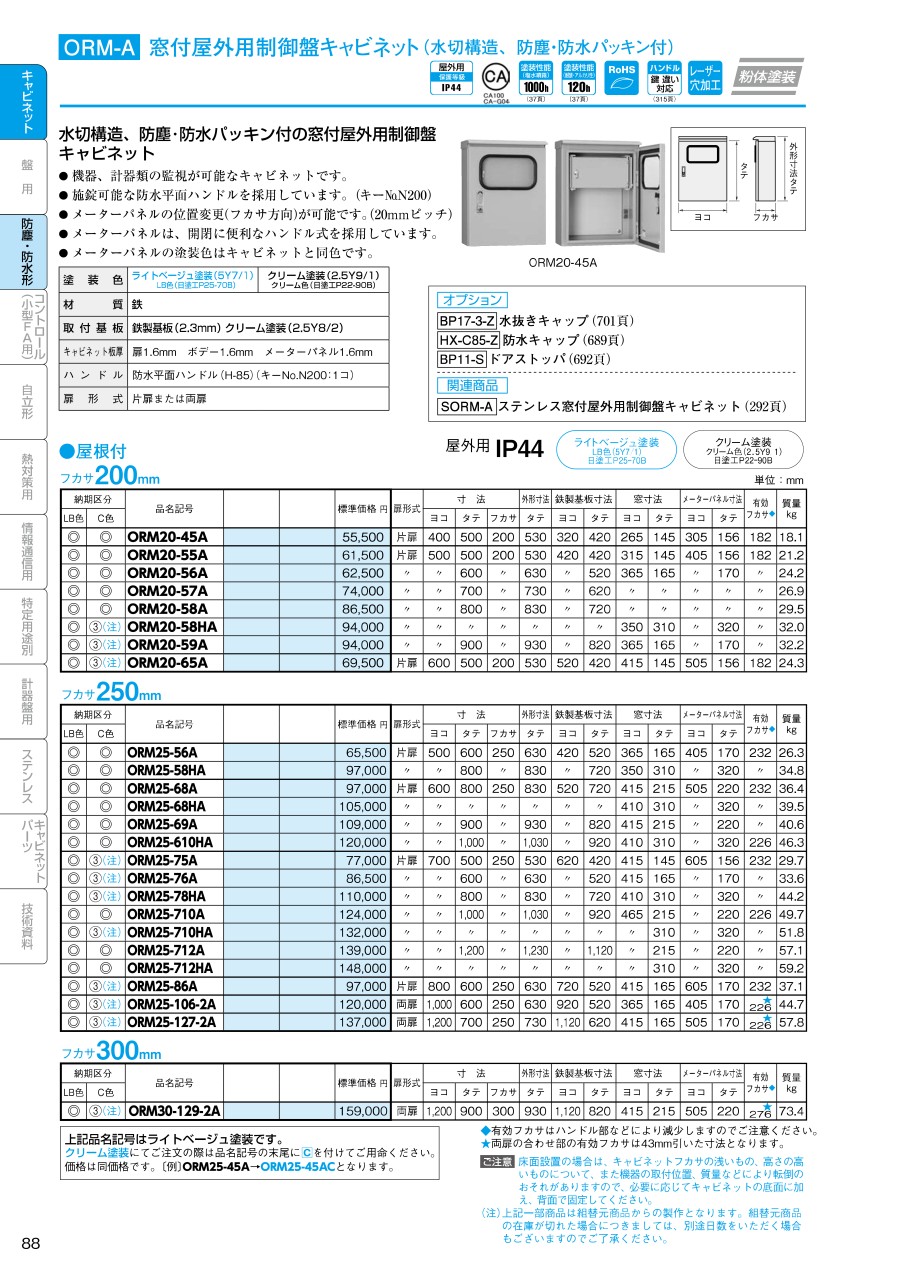

カタログ
