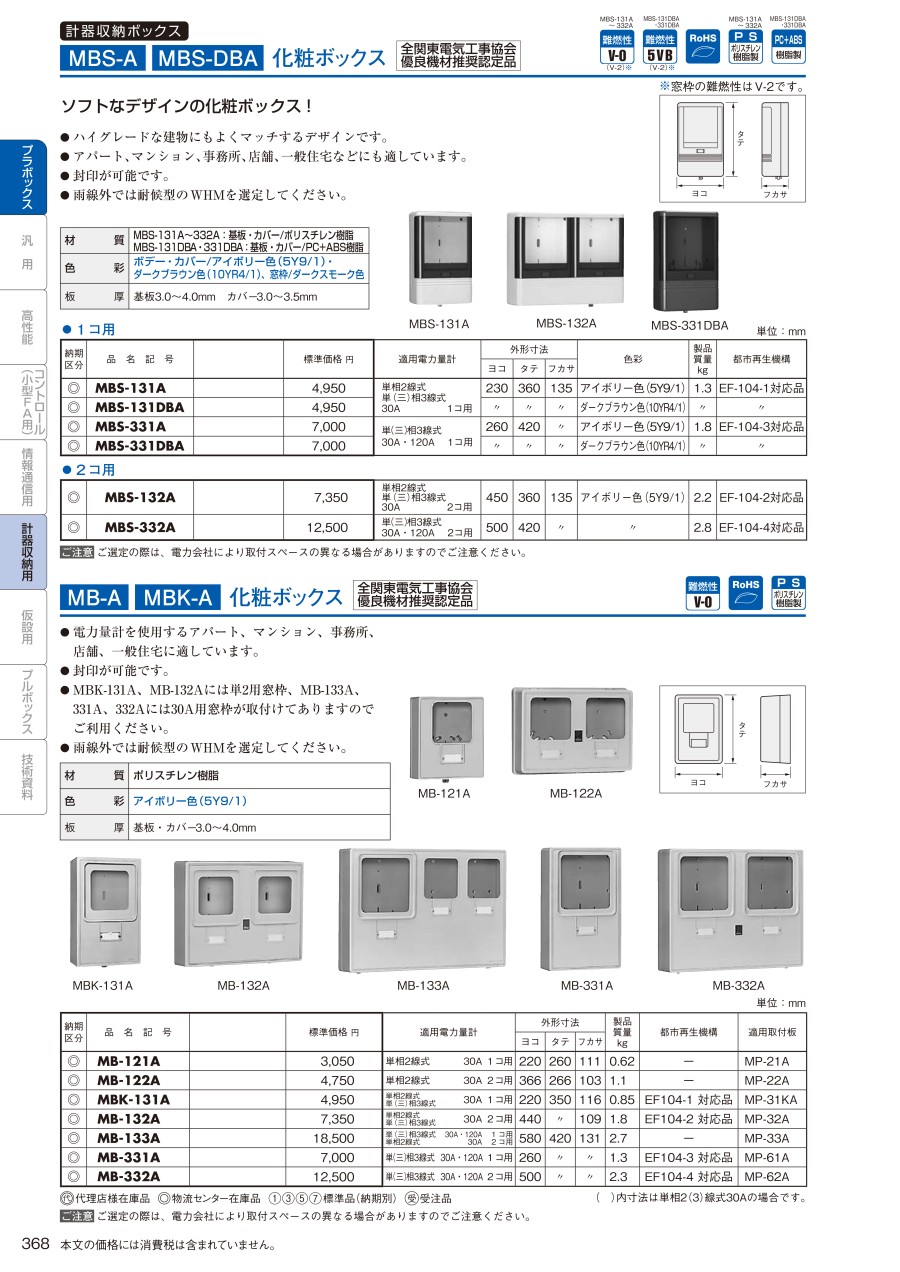

MB-A・MBK-A 化粧ボックス
商品仕様
MB-A・MBK-A 化粧ボックスの仕様
MB-121Aの外観
MB-122Aの外観
MBK-131Aの外観
MB-132Aの外観
MB-133Aの外観
MB-331Aの外観
MB-332Aの外観
化粧ボックスの外形図
- 材質：ポリスチレン樹脂
- 難燃性：V-0
- 色彩：アイボリー色（5Y9/1）
- 板厚：基板・カバー3.0～4.0mm
（単位：mm）
| 品名記号 | 適用電力量計 | 外形寸法 | 製品質量 kg | 都市再生機構 | 適用取付板 | |||
|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ||||||
| MB-121A | 単相2線式 30A 1コ用 | 220 | 260 | 111 | 0.62 | - | MP-21A | |
| MB-122A | 単相2線式 30A 2コ用 | 366 | 266 | 103 | 1.1 | - | MP-22A | |
| MBK-131A | 単相2線式 | 30A 1コ用 | 220 | 350 | 116 | 0.85 | EF104-1対応品 | MP-31KA |
| 単（三）相3線式 | ||||||||
| MB-132A | 単相2線式単 | 30A 2コ用 | 440 | 350 | 109 | 1.8 | EF104-2対応品 | MP-32A |
| 単（三）相3線式 | ||||||||
| MB-133A | 単（三）相3線式 | 30A・120A 1コ用 | 580 | 420 | 131 | 2.7 | - | MP-33A |
| 単相2線式 | 30A 2コ用 | |||||||
| MB-331A | 単（三）相3線式 30・120A 1コ用 | 260 | 420 | 131 | 1.3 | EF104-3対応品 | MP-61A | |
| MB-332A | 単（三）相3線式 30・120A 2コ用 | 500 | 420 | 131 | 2.3 | EF104-4対応品 | MP-62A | |
使用上のご注意
- 雨線外では耐候型のWHMを選定してください。
- ご選定の際は、電力会社により取付スペースの異なる場合がありますのでご注意ください。
詳細情報
基本情報
計器収納用のボックス。
【特長】
・全関東電気工事協会優良機材推奨認定品。
・封印が可能。
・MBK-131A、MB-132Aには単2用窓枠が取付けてある。
・MB-133A、331A、332Aには30A用窓枠が取付けてある。
【用途】
・電力量計を使用するアパート、マンション、事務所、店舗、一般住宅に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
