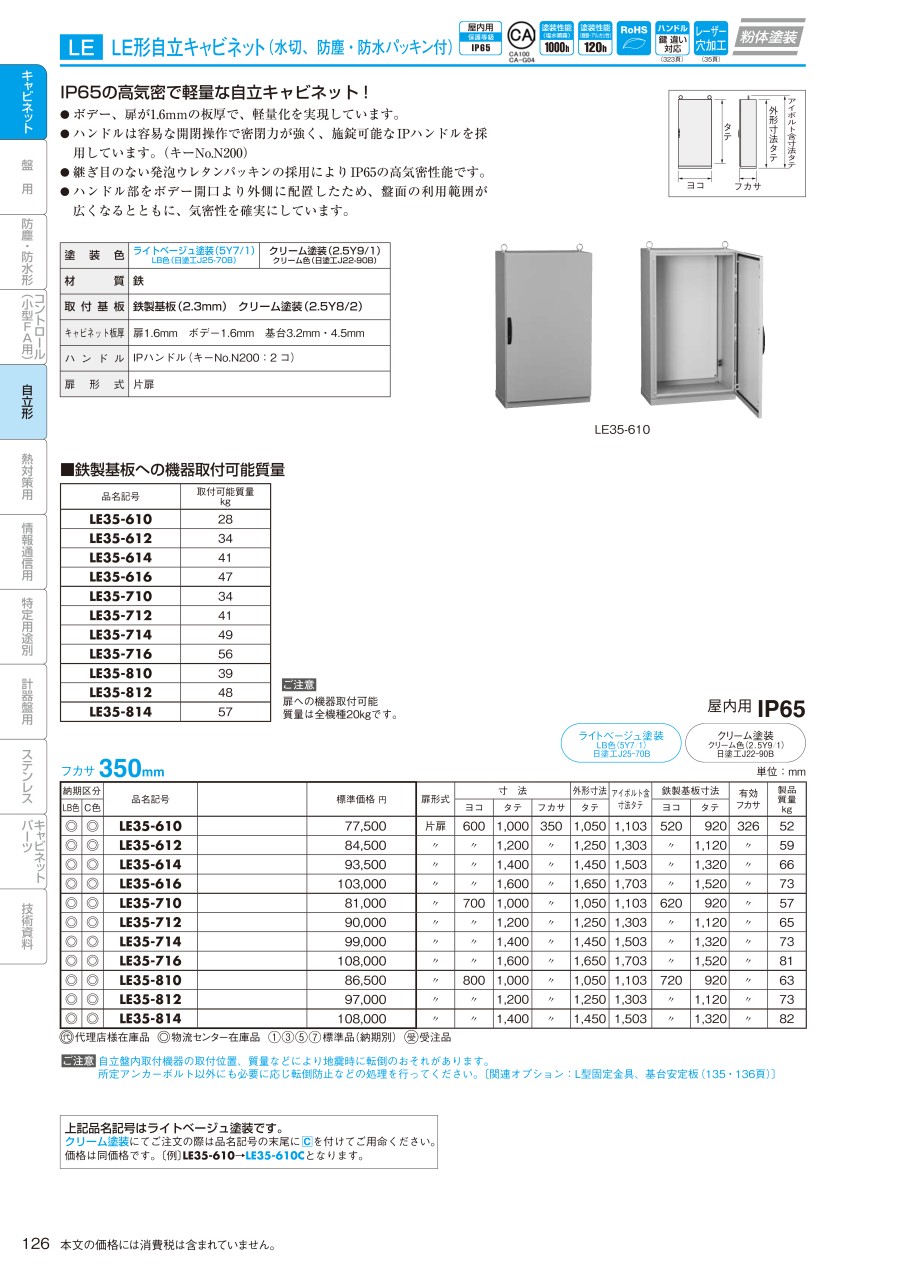

LE形自立キャビネット（水切・防水・防塵パッキン付）

• 設置場所：屋内
• IP規格：IP65
• 塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
• 材質：鉄
• 取付基板：鉄製基板（2.3mm） クリーム塗装（2.5Y8/2）
• キャビネット板厚：扉1.6mm ボデー1.6mm 基台3.2mm／4.5mm
• ハンドル：IPハンドル（キーNo.N200：2コ）
• 扉形式：片扉

• 扉は重量物です。ケガ防止のため、一人で着脱作業は行わないでください。
• 本製品は屋内専用です。屋外には使用しないでください。

次のような場所では使用しないでください。

• 腐食性ガスがある場所、極度に塵埃やオイルミストが多い場所。
• 搭載可能質量を超えるものを取付けないでください。転倒、性能劣化、破損などの恐れがあります。
• 重量物は低い位置に設置し、重心位置を低くしてください。また扉部はできるだけ蝶番側に設置してください。
• 各種取付ねじは右表の適正トルク値を守り正しく締付けてください。締付けが不十分の場合、落下、破損の原因となります。また締付け過ぎの場合は、ねじやタップを破損する恐れがあります。

• ※ 但し、タップねじにおいて締付けの時の初期値はこの限りではありません。

穴加工について

• LE形自立キャビネットはIEC規格 60529に基づく保護等級IP65です。穴加工した場合、その性能は保証できなくなります。
• 穴加工した場合に取付けされるパーツは、IP性能に合致した ものを使用し、保護等級に応じた処理を行ってください。

注意・禁止事項

以下の注意事項をお守りいただけない場合、キャビネットの防水、防塵性能を劣化させる要因となります。 実際に設置されたキャビネットが、必要性能を満たない場合、水や埃の浸入により、内部取付機器の故障や短絡事故を招く恐れがあります。

• ※ パッキンに塗装をしないでください。防水、防塵性能の劣化とともに、パッキン部からの塗装屑が短絡事故 などの要因となることがあります。
• ※ パッキンを剥がさないでください。代用品をご用意頂いても、防水、防塵性能を保持できません。
• ※ パッキンのマスキングにあたっては、粘着力の弱いマスキングテープを使用してください。 粘着力の強いテープでは、剥がすときにパッキン表面が破れることになります。一般的なセロファンテープより弱い粘着力を目安にしてください。
• ※ 焼付塗装を行う場合、耐熱性があり、熱固着しないマスキングテープをお使いください。この条件を満たないテープでは、剥がすときにパッキン表面が破れることになります。オプションパーツのマスキングテープBP 11-23MT をお奨め致します。
