日東工業

KL KL形ターミナルボックス

KL KL形ターミナルボックス
通常単価(税別)
7,970円～26,340円特別価格
税込単価
8,767円～28,974円特別価格
一部SALE 2026.03.31まで
通常出荷日：3日目

高い防塵・防水性能の小型キャビネット【特長】・リタール社製、国際認証。・カバーはねじ止め式。・パッキン...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

【穴加工対応】TE形ターミナルボックス（鉄製基板付）

日東工業

【穴加工対応】TE形ターミナルボックス（鉄製基板付）
通常価格(税別)： 4,330円 (税込価格：4,763円)

通常出荷日：3 日目

よく一緒に見られています

【穴加工対応】CF形ボックス（防水・防塵構造）

日東工業

【穴加工対応】CF形ボックス（防水・防塵構造）
通常価格(税別)： 7,460円 (税込価格：8,206円)

通常出荷日：3 日目

未確定：候補が21型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

KL・KL形ターミナルボックスリタール社製

KL・KL形ターミナルボックスリタール社製
塗装色ライトグレー　レザートーン塗装　 ※RAL7035
材質鉄
取付基板鉄製基板(2.0mm)タテ寸法300mm以下
(2.5mm)タテ寸法400mm以上
(3.0mm)タテ寸法600mm以上
キャビネット板厚本体フカサ80mmは1.25mm
フカサ120mmはヨコ300以下1.25mm
ヨコ400以上は1.38mm
(但し、KL1507は1.38mm)		カバー　1.25mm
扉形式カバー：ねじ止め
  • ※ RALドイツ品質保証・表示協会の規格で、RAL色票をもとに表示。

この商品の特長

保護等級 屋内用 IP66

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会環境指針適合

キャビネット工業会の環境指針（CA-G04）に適合しているキャビネット。




分解図（KL）

ボデー/アーススタッド（M6）/パッキン/アース用フランジ/鉄製基板/カバースクリュー/架装フランジ



ボデー/アーススタッド（M6）/パッキン/アース用フランジ/鉄製基板/カバースクリュー/架装フランジ



  • イラストはフカサ80mmタイプ。

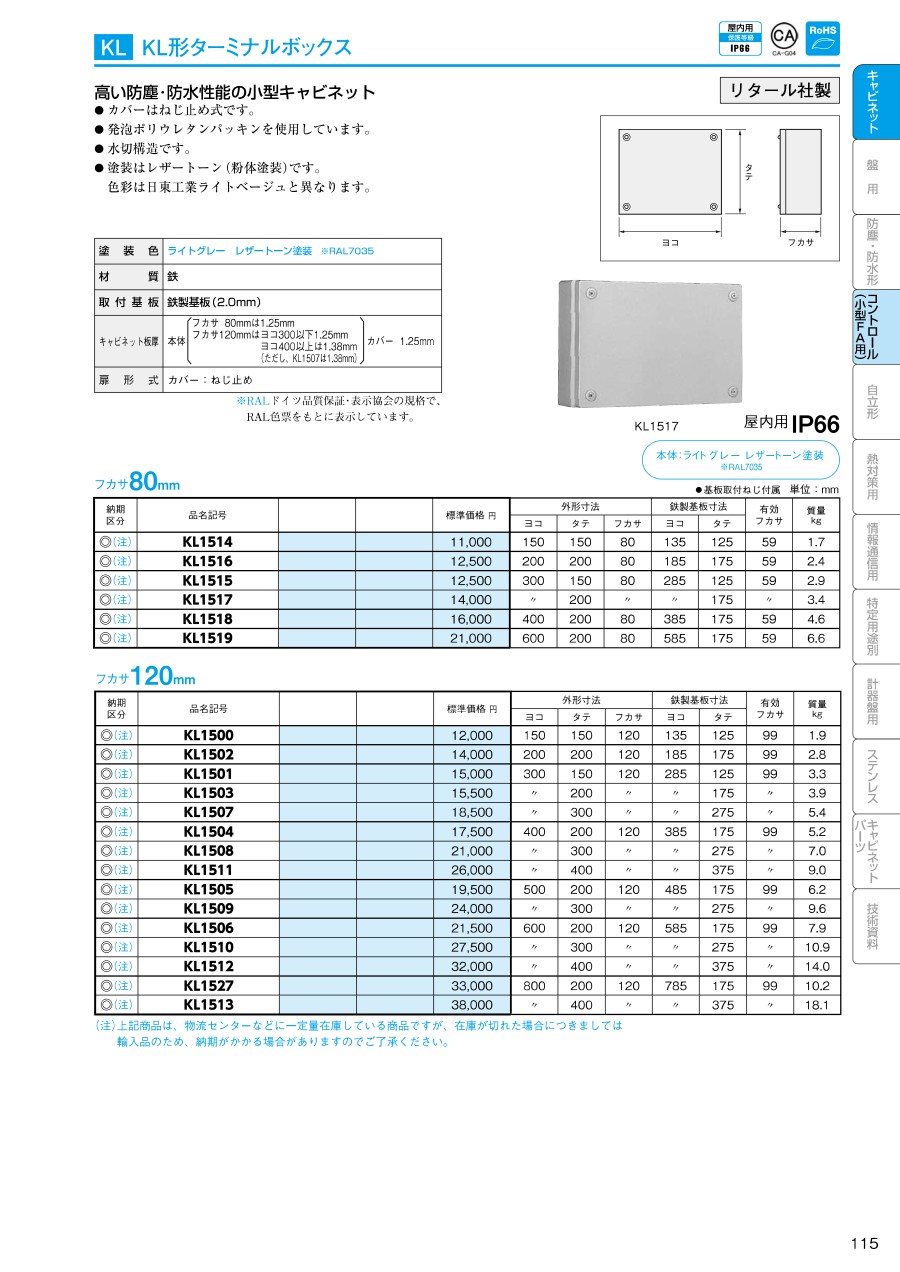

この商品の寸法図

寸法図

フカサ : 80mm

品名記号外形寸法 mm基板寸法 mm有効フカサ
mm		製品質量 kg
ヨコタテフカサヨコタテ
KL151415015080135125611.7
KL151620020080185175612.4
KL151530015080285125612.9
KL151730020080285175613.4
KL15184002008038517560.54.6
KL15196002008058517560.56.6

フカサ : 120mm

品名記号外形寸法 mm基板寸法 mm有効フカサ
mm		製品質量 kg
ヨコタテフカサヨコタテ
KL15001501501201351251011.9
KL15022002001201851751012.8
KL15013001501202851251013.3
KL15033002001202851751013.9
KL15073003001202852751015.4
KL1504400200120385175100.55.2
KL1508400300120385275100.57.0
KL1511400400120385375100.59.0
KL1505500200120485175100.56.2
KL1509500300120485275100.59.6
KL15066002001205851751007.9
KL151060030012058527510010.9
KL151260040012058537510014.0
KL152780020012078517510010.2
KL151380040012078537510018.1

型番リスト

表示件数
  • 1
    • 型番
    KL1500
    KL1501
    KL1502
    KL1503
    KL1504
    KL1505
    KL1506
    KL1507
    KL1508
    KL1509
    KL1510
    KL1511
    KL1512
    KL1513
    KL1514
    KL1515
    KL1516
    KL1517
    KL1518
    KL1519
    KL1527

    外形寸法W 横(幅)

    (mm)

    外形寸法H 縦(高さ)

    (mm)

    外形寸法D 奥行(厚み)

    (mm)

    板厚（本体）

    (mm)

    		RoHS?最小発注数量
    150
    150
    120
    1.25
    -
    1個
    300
    150
    120
    1.25
    10
    1個
    200
    200
    120
    1.25
    -
    1個
    300
    200
    120
    1.25
    10
    1個
    400
    200
    120
    1.38
    -
    1個
    500
    200
    120
    1.38
    10
    1個
    600
    200
    120
    1.38
    10
    1個
    300
    300
    120
    1.38
    10
    1個
    400
    300
    120
    1.38
    10
    1個
    500
    300
    120
    1.38
    10
    1個
    600
    300
    120
    1.38
    10
    1個
    400
    400
    120
    1.38
    10
    1個
    600
    400
    120
    1.38
    10
    1個
    800
    400
    120
    1.38
    10
    1個
    150
    150
    80
    1.25
    -
    1個
    300
    150
    80
    1.25
    10
    1個
    200
    200
    80
    1.25
    10
    1個
    300
    200
    80
    1.25
    10
    1個
    400
    200
    80
    1.25
    10
    1個
    600
    200
    80
    1.25
    10
    1個
    800
    200
    120
    1.38
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,000円
    ( 9,900円 )
    3日目
    9,880円
    ( 10,868円 )
    3日目
    10,330円
    ( 11,363円 )
    3日目
    11,550円
    ( 12,705円 )
    3日目
    13,180円
    ( 14,498円 )
    3日目
    14,320円
    ( 15,752円 )
    3日目
    15,390円
    ( 16,929円 )
    3日目
    13,240円
    ( 14,564円 )
    3日目
    14,220円12,798円
    ( 14,078円 )
    3日目
    16,450円
    ( 18,095円 )
    3日目
    18,590円
    ( 20,449円 )
    3日目
    18,650円
    ( 20,515円 )
    3日目
    21,840円
    ( 24,024円 )
    3日目
    26,340円
    ( 28,974円 )
    3日目
    7,970円
    ( 8,767円 )
    3日目
    8,680円
    ( 9,548円 )
    3日目
    8,560円
    ( 9,416円 )
    3日目
    9,560円
    ( 10,516円 )
    3日目
    10,980円
    ( 12,078円 )
    3日目
    15,410円
    ( 16,951円 )
    3日目
    22,020円
    ( 24,222円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    高い防塵・防水性能の小型キャビネット
    【特長】
    ・リタール社製、国際認証。
    ・カバーはねじ止め式。
    ・パッキンは、ポリウレタン発泡シールを使用。
    ・水切構造。
    ・塗装はレザートーン(粉体塗装/色彩は日東工業ライトベージュと異なる）。
    ・基板取付ねじ付属。
    【用途】
    ・屋内用、コントロールボックス（小型FA用）。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    日東ボックス穴加工承ります！   設計から購入までミスミにお任せ！
    ・Webで簡単設計（CAD知識は不要！）
    ・その場で即価格納期回答！最短3日目出荷！
    ・商品名の【穴加工対応】が対象品
    →対象品一覧はこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
