【穴加工対応】［E-B］自立制御盤キャビネット フカサ250mm
未確定：候補が34型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
熱関連機器選定補助ツール
日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。
穴加工サービスの対象品です！日東工業製品 穴加工サービス拡大中
日東工業ボックスの穴加工 サービス詳細はこちら
Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！
日東工業ボックスの穴加工 サービス詳細はこちら
Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！
【ボックス穴加工サービスのご案内】
|
|
|
| ||||
|
製品仕様
製品イメージ
- 設置場所：屋内
- IP規格：片扉IP5Xカテゴリー2／両扉IP4X
- 塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
- 材質：鉄
- 取付基板：鉄製基板（2.3mm） クリーム塗装（2.5Y8/2）
- キャビネット板厚：扉2.3mm ボデー2.3mm 基台3.2mm 下面開口プレート1.6mm
- ハンドル：防水平面ハンドル（大）H-87 （キーNo.N200：2コ）
分解図
- 片扉
分解図（片扉）
- 両扉
分解図（両扉）
仕様一例（フカサ：250mm）
| 品名記号 | 扉形式 | 寸法mm | 外形寸法mm | アイボルト含寸法タテ mm | 基板寸法mm | 有効フカサ mm※ | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | タテ | ヨコ | タテ | |||||
| E25-716B | 片扉 | 700 | 1,600 | 250 | 1,650 | 1,701 | 580 | 1,480 | 224 | 95 |
| E25-716BC | 片扉 | 700 | 1,600 | 250 | 1,650 | 1,701 | 580 | 1,480 | 224 | 95 |
| E25-719B | 片扉 | 700 | 1,900 | 250 | 1,950 | 2,001 | 580 | 1,780 | 224 | 111 |
| E25-719BC | 片扉 | 700 | 1,900 | 250 | 1,950 | 2,001 | 580 | 1,780 | 224 | 111 |
| E25-816B | 片扉 | 800 | 1,600 | 250 | 1,650 | 1,710 | 680 | 1,480 | 224 | 106 |
| E25-816BC | 片扉 | 800 | 1,600 | 250 | 1,650 | 1,710 | 680 | 1,480 | 224 | 106 |
| E25-819B | 片扉 | 800 | 1,900 | 250 | 1,950 | 2,010 | 680 | 1,780 | 224 | 123 |
| E25-819BC | 片扉 | 800 | 1,900 | 250 | 1,950 | 2,010 | 680 | 1,780 | 224 | 123 |
| E25-821B | 片扉 | 800 | 2,100 | 250 | 2,150 | 2,210 | 680 | 1,980 | 215 | 135 |
| E25-821BC | 片扉 | 800 | 2,100 | 250 | 2,150 | 2,210 | 680 | 1,980 | 215 | 135 |
| E25-823B | 片扉 | 800 | 2,300 | 250 | 2,350 | 2,410 | 680 | 2,180 | 215 | 146 |
| E25-823BC | 片扉 | 800 | 2,300 | 250 | 2,350 | 2,410 | 680 | 2,180 | 215 | 146 |
| E25-1016B | 両扉 | 1,000 | 1,600 | 250 | 1,650 | 1,710 | 880 | 1,480 | ★224 | 136 |
| E25-1016BC | 両扉 | 1,000 | 1,600 | 250 | 1,650 | 1,710 | 880 | 1,480 | ★224 | 136 |
| E25-1019B | 両扉 | 1,000 | 1,900 | 250 | 1,950 | 2,010 | 880 | 1,780 | ★224 | 156 |
| E25-1019BC | 両扉 | 1,000 | 1,900 | 250 | 1,950 | 2,010 | 880 | 1,780 | ★224 | 156 |
| E25-1021B | 両扉 | 1,000 | 2,100 | 250 | 2,150 | 2,210 | 880 | 1,980 | ★215 | 171 |
| E25-1021BC | 両扉 | 1,000 | 2,100 | 250 | 2,150 | 2,210 | 880 | 1,980 | ★215 | 171 |
| E25-1023B | 両扉 | 1,000 | 2,300 | 250 | 2,350 | 2,410 | 880 | 2,180 | ★215 | 185 |
| E25-1023BC | 両扉 | 1,000 | 2,300 | 250 | 2,350 | 2,410 | 880 | 2,180 | ★215 | 185 |
| E25-1216B | 両扉 | 1,200 | 1,600 | 250 | 1,650 | 1,710 | 1,080 | 1,480 | ★224 | 155 |
| E25-1216BC | 両扉 | 1,200 | 1,600 | 250 | 1,650 | 1,710 | 1,080 | 1,480 | ★224 | 155 |
注1）フカサの浅いキャビネット（E25シリーズ）については、アンカーボルト以外に、別途耐震対策を施してください。
注2）自立盤内取付機器の取付位置、質量などにより地震時に転倒のおそれがあります。所定アンカーボルト以外にも必要に応じ転倒防止などの処理を行ってください。
- ※ 上記以外の型番についての情報はカタログをご参照ください。
- ※ ★両扉の合わせ部の有効フカサは68mm引いた寸法となります。
注意・禁止事項
吊り上げ時の注意 イメージ図
- 本製品を吊り上げる場合には、必ず4ヶ所（アイボルト2個付きのものは2ヶ所）で吊り上げ、45°以上の角度で均一な荷重にしてください。45°未満の吊り上げ角度、使用荷重オーバーは落下の恐れがあります。
- キャビネットを連結した状態での吊り上げ作業は行わないでください。変形、落下しケガをする可能性があります。
- ※ アイボルト仕様荷重（45°吊り（2個付き））
| アイボルト径 | 使用荷重 |
|---|---|
| M12 | 2.16kN（220kgf） |
| M16 | 4.41kN（450kgf） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
199,410円 ( 219,351円 ) | 9日目 |
199,410円 ( 219,351円 ) | 9日目 |
227,760円 ( 250,536円 ) | 9日目 |
227,760円 ( 250,536円 ) | 9日目 |
228,680円 ( 251,548円 ) | 9日目 |
228,680円 ( 251,548円 ) | 9日目 |
270,740円 ( 297,814円 ) | 9日目 |
270,740円 ( 297,814円 ) | 9日目 |
234,660円 ( 258,126円 ) | 9日目 |
234,660円 ( 258,126円 ) | 9日目 |
266,770円 ( 293,447円 ) | 9日目 |
266,770円 ( 293,447円 ) | 9日目 |
299,240円 ( 329,164円 ) | 9日目 |
299,240円 ( 329,164円 ) | 9日目 |
324,300円 ( 356,730円 ) | 9日目 |
324,300円 ( 356,730円 ) | 9日目 |
314,490円 ( 345,939円 ) | 9日目 |
314,490円 ( 345,939円 ) | 9日目 |
336,020円 ( 369,622円 ) | 9日目 |
336,020円 ( 369,622円 ) | 9日目 |
355,960円 ( 391,556円 ) | 9日目 |
355,960円 ( 391,556円 ) | 9日目 |
123,240円 ( 135,564円 ) | 9日目 |
123,240円 ( 135,564円 ) | 9日目 |
156,200円 ( 171,820円 ) | 9日目 |
156,200円 ( 171,820円 ) | 9日目 |
151,640円 ( 166,804円 ) | 9日目 |
151,640円 ( 166,804円 ) | 9日目 |
181,610円 ( 199,771円 ) | 9日目 |
181,610円 ( 199,771円 ) | 9日目 |
194,440円 ( 213,884円 ) | 9日目 |
194,440円 ( 213,884円 ) | 9日目 |
201,940円 ( 222,134円 ) | 9日目 |
201,940円 ( 222,134円 ) | 9日目 |
詳細情報
基本情報
機種が豊富で選びやすい自立制御盤キャビネット！
【特長】
・粉体塗装
・機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用しています
・扉裏面には溶接ナット付で、配線および機器取り付けに便利です
・天面はオプション・LED照明パネルの取り付けが可能です
・利用度が高く、実用的なスチール製図面ホルダを採用しています
ご注意
- 製造方法の変更により商品仕様の一部に変更点がございます。詳細は<こちら>をご確認ください。
- 「ボックス穴加工サービス」で2025年10月6日以降にご注文される場合、2025年10月6日以前にご作成いただいた作図図面は書き換えが必要となります。ご迷惑をおかけ致しますこと心よりお詫び申し上げます。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
ボックス穴加工サービス加工公差について
| 基準寸法（mm） | 許容差（mm） |
| 2,300以下 | ±3.0 |
ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

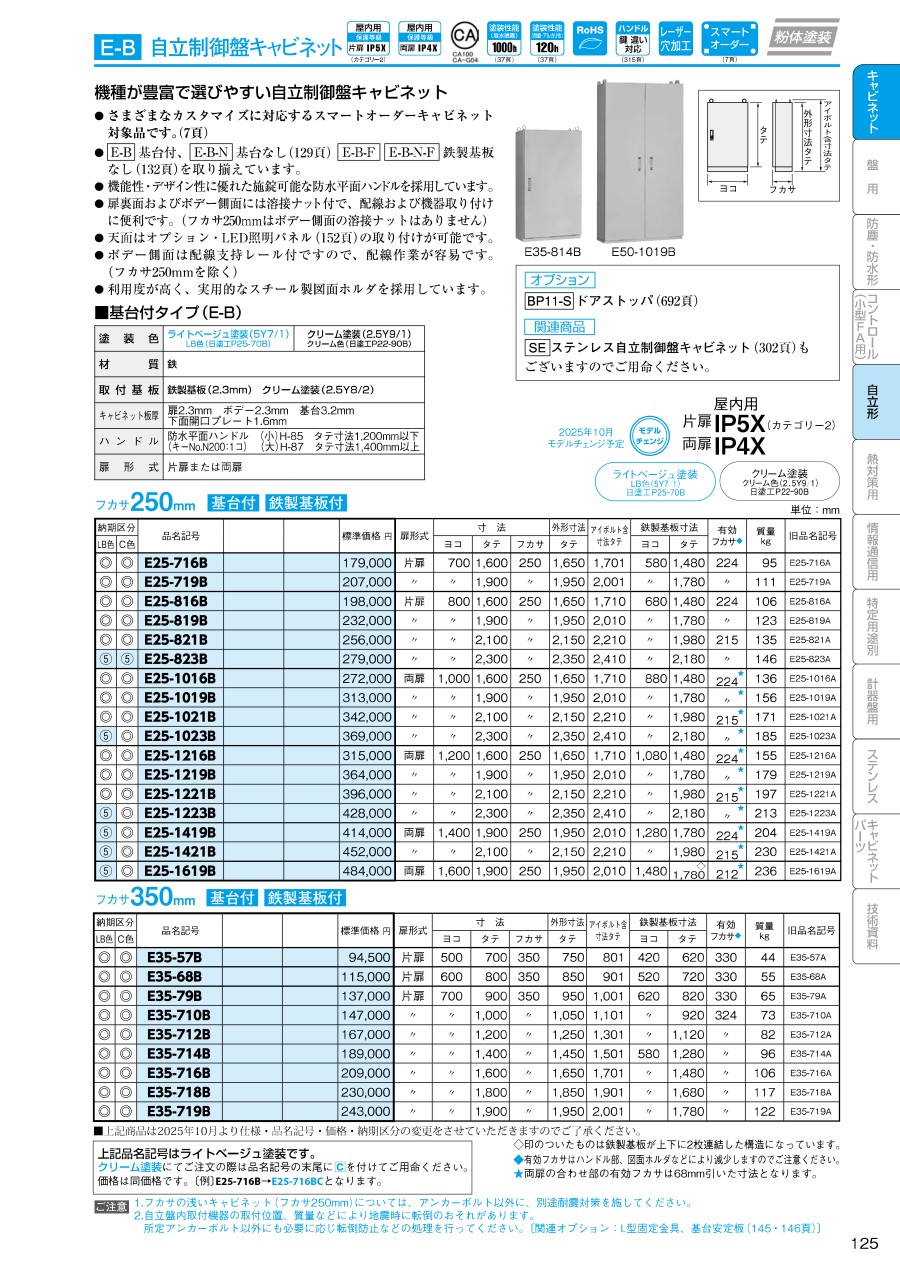

カタログ
