塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工H25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工H22-90B）
材質	鉄
取付基板	CH-Aタイプ（鉄製基板1.6mm）クリーム塗装（2.5Y8/2）
取付基板	CHB-Aタイプ（木製基板15mm）
キャビネット板厚	扉1.6mm ボデー1.2mm
ハンドル	スナップラッチ（ステンレス製）
扉形式	片扉

この商品の特徴

保護等級屋内用 IP4X
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性10,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

ホルムアルデヒド F☆☆☆☆
建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限された。JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを示したもの。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図

蝶番ピン/パッキン/溶接ボルト（M5×10）/基板取付金具/アースねじ（M6）/サイドプッシュ/コーナー/扉/スナップラッチ/木製基板

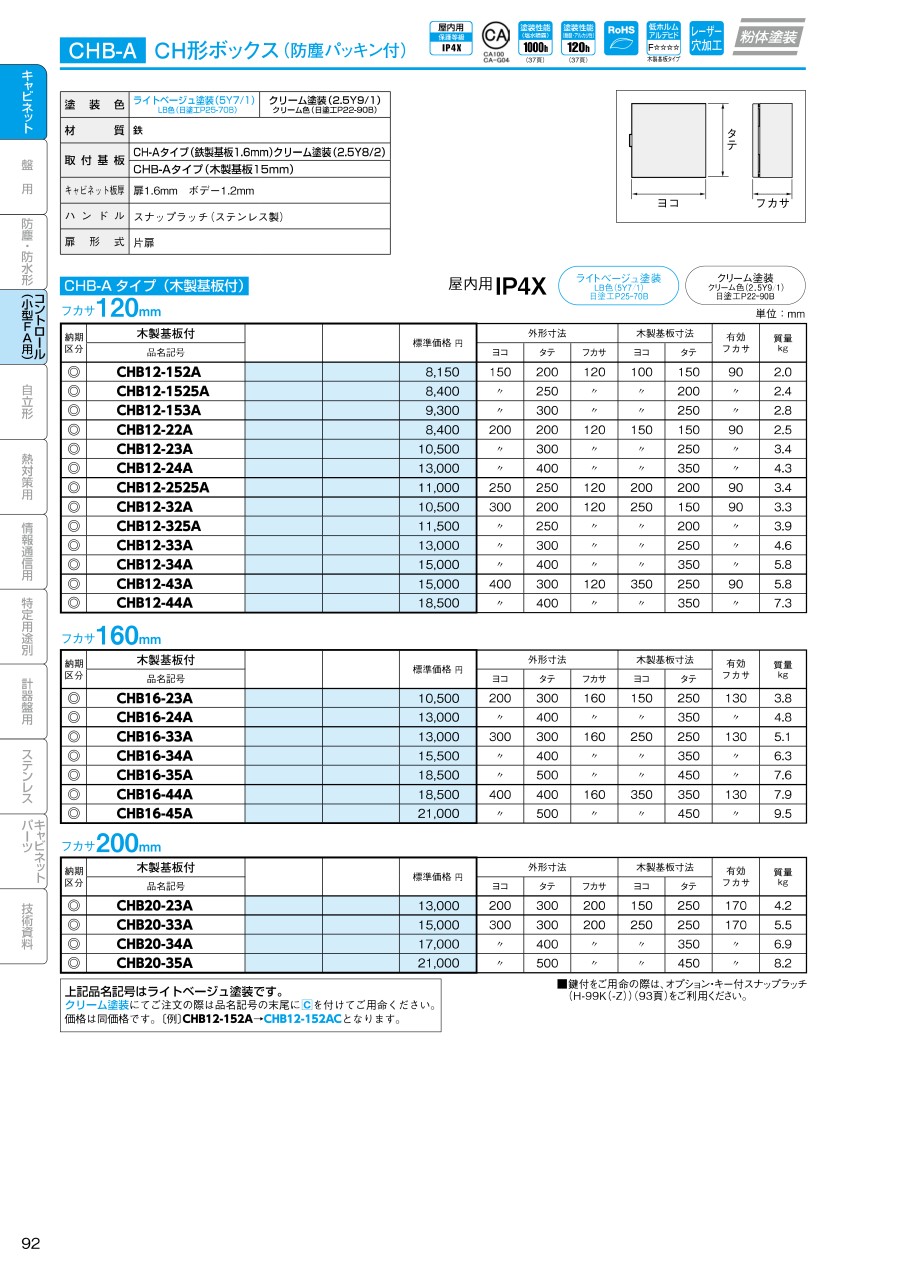

この商品の寸法図

フカサ : 120mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CHB12-152A	150	200	120	100	150	90	2.0
CHB12-152AC	150	200	120	100	150	90	2.0
CHB12-1525A	150	250	120	100	200	90	2.4
CHB12-1525AC	150	250	120	100	200	90	2.4
CHB12-153A	150	300	120	100	250	90	2.8
CHB12-153AC	150	300	120	100	250	90	2.8
CHB12-22A	200	200	120	150	150	90	2.5
CHB12-22AC	200	200	120	150	150	90	2.5
CHB12-23A	200	300	120	150	250	90	3.4
CHB12-23AC	200	300	120	150	250	90	3.4
CHB12-24A	200	400	120	150	350	90	4.3
CHB12-24AC	200	400	120	150	350	90	4.3
CHB12-2525A	250	250	120	200	200	90	3.4
CHB12-2525AC	250	250	120	200	200	90	3.4
CHB12-32A	300	200	120	250	150	90	3.3
CHB12-32AC	300	200	120	250	150	90	3.3
CHB12-325A	300	250	120	250	200	90	3.9
CHB12-325AC	300	250	120	250	200	90	3.9
CHB12-33A	300	300	120	250	250	90	4.6
CHB12-33AC	300	300	120	250	250	90	4.6
CHB12-34A	300	400	120	250	350	90	5.8
CHB12-34AC	300	400	120	250	350	90	5.8
CHB12-43A	400	300	120	350	250	90	5.8
CHB12-43AC	400	300	120	350	250	90	5.8
CHB12-44A	400	400	120	350	350	90	7.3
CHB12-44AC	400	400	120	350	350	90	7.3

フカサ : 160mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CHB16-23A	200	300	160	150	250	130	3.8
CHB16-23AC	200	300	160	150	250	130	3.8
CHB16-24A	200	400	160	150	350	130	4.8
CHB16-24AC	200	400	160	150	350	130	4.8
CHB16-33A	300	300	160	250	250	130	5.1
CHB16-33AC	300	300	160	250	250	130	5.1
CHB16-34A	300	400	160	250	350	130	6.3
CHB16-34AC	300	400	160	250	350	130	6.3
CHB16-35A	300	500	160	250	450	130	7.6
CHB16-35AC	300	500	160	250	450	130	7.6
CHB16-44A	400	400	160	350	350	130	7.9
CHB16-44AC	400	400	160	350	350	130	7.9
CHB16-45A	400	500	160	350	450	130	9.5
CHB16-45AC	400	500	160	350	450	130	9.5

フカサ : 200mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CHB20-23A	200	300	200	150	250	170	4.2
CHB20-23AC	200	300	200	150	250	170	4.2
CHB20-33A	300	300	200	250	250	170	5.5
CHB20-33AC	300	300	200	250	250	170	5.5
CHB20-34A	300	400	200	250	350	170	6.9
CHB20-34AC	300	400	200	250	350	170	6.9
CHB20-35A	300	500	200	250	450	170	8.2
CHB20-35AC	300	500	200	250	450	170	8.2

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200	200	120	ライトベージュ（5Y7/1）	-	1個
200	200	120	クリーム（2.5Y9/1）	10	1個
200	300	120	ライトベージュ（5Y7/1）	10	1個
200	300	120	クリーム（2.5Y9/1）	10	1個
200	400	120	ライトベージュ（5Y7/1）	10	1個
200	400	120	クリーム（2.5Y9/1）	10	1個
300	200	120	ライトベージュ（5Y7/1）	10	1個
300	200	120	クリーム（2.5Y9/1）	10	1個
300	300	120	ライトベージュ（5Y7/1）	10	1個
300	300	120	クリーム（2.5Y9/1）	10	1個
300	400	120	ライトベージュ（5Y7/1）	10	1個
300	400	120	クリーム（2.5Y9/1）	10	1個
400	300	120	ライトベージュ（5Y7/1）	-	1個
400	300	120	クリーム（2.5Y9/1）	10	1個
400	400	120	ライトベージュ（5Y7/1）	10	1個
400	400	120	クリーム（2.5Y9/1）	10	1個
150	250	120	ライトベージュ（5Y7/1）	10	1個
150	250	120	クリーム（2.5Y9/1）	10	1個
150	200	120	ライトベージュ（5Y7/1）	-	1個
150	200	120	クリーム（2.5Y9/1）	-	1個
150	300	120	ライトベージュ（5Y7/1）	10	1個
150	300	120	クリーム（2.5Y9/1）	10	1個
250	250	120	ライトベージュ（5Y7/1）	-	1個
250	250	120	クリーム（2.5Y9/1）	10	1個
300	250	120	ライトベージュ（5Y7/1）	10	1個
300	250	120	クリーム（2.5Y9/1）	10	1個
200	300	160	ライトベージュ（5Y7/1）	-	1個
200	300	160	クリーム（2.5Y9/1）	10	1個
200	400	160	ライトベージュ（5Y7/1）	10	1個
200	400	160	クリーム（2.5Y9/1）	10	1個
300	300	160	ライトベージュ（5Y7/1）	10	1個
300	300	160	クリーム（2.5Y9/1）	-	1個
300	400	160	ライトベージュ（5Y7/1）	10	1個
300	400	160	クリーム（2.5Y9/1）	10	1個
300	500	160	ライトベージュ（5Y7/1）	10	1個
300	500	160	クリーム（2.5Y9/1）	10	1個
400	400	160	ライトベージュ（5Y7/1）	10	1個
400	400	160	クリーム（2.5Y9/1）	10	1個
400	500	160	ライトベージュ（5Y7/1）	10	1個
400	500	160	クリーム（2.5Y9/1）	10	1個
200	300	200	ライトベージュ（5Y7/1）	10	1個
200	300	200	クリーム（2.5Y9/1）	10	1個
300	300	200	ライトベージュ（5Y7/1）	10	1個
300	300	200	クリーム（2.5Y9/1）	-	1個
300	400	200	ライトベージュ（5Y7/1）	10	1個
300	400	200	クリーム（2.5Y9/1）	10	1個
300	500	200	ライトベージュ（5Y7/1）	10	1個
300	500	200	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,040円 ( 6,644円 )	在庫品1日目当日出荷可能
6,290円 ( 6,919円 )	在庫品1日目当日出荷可能
7,010円 ( 7,711円 )	3日目
7,010円 ( 7,711円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
7,010円 ( 7,711円 )	3日目
7,010円 ( 7,711円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
10,870円 ( 11,957円 )	3日目
10,870円 ( 11,957円 )	3日目
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
10,870円 ( 11,957円 )	3日目
13,160円 ( 14,476円 )	3日目
13,160円 ( 14,476円 )	3日目
6,040円 ( 6,644円 )	3日目
6,040円 ( 6,644円 )	3日目
5,810円 ( 6,391円 )	3日目
5,810円 ( 6,391円 )	在庫品1日目当日出荷可能
6,360円 ( 6,996円 )	3日目
6,360円 ( 6,996円 )	3日目
7,690円 ( 8,459円 )	3日目
7,470円 ( 8,217円 )	3日目
7,890円 ( 8,679円 )	5日目
7,890円 ( 8,679円 )	3日目
7,010円 ( 7,711円 )	3日目
7,010円 ( 7,711円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
10,540円 ( 11,594円 )	3日目
10,540円7,039円 ( 7,743円 )	在庫品1日目当日出荷可能
13,160円 ( 14,476円 )	3日目
13,160円 ( 14,476円 )	3日目
13,220円 ( 14,542円 )	3日目
13,220円 ( 14,542円 )	3日目
14,320円 ( 15,752円 )	3日目
14,320円 ( 15,752円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
10,770円 ( 11,847円 )	3日目
10,770円 ( 11,847円 )	在庫品1日目当日出荷可能
13,170円 ( 14,487円 )	3日目
13,170円 ( 14,487円 )	3日目
15,410円 ( 16,951円 )	3日目
15,410円 ( 16,951円 )	3日目

詳細情報

基本情報

基本情報

施工性の向上と豊富なバリエーションで使い易さを追求した汎用タイプのボックス。
【特長】
・スッキリとしたデザインで操作性の良いスナップラッチを採用。
・内蝶番の採用によりスッキリとした外観。
・接地端子を手前に配置し、接地配線作業が容易。
・キャビネット背面は取付穴の加工スペースを広くとることが可能。
・基板の固定には突出が少ないねじを採用。
【用途】
・屋内用。
・コントロールボックス（小型FA用）。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。
