日東工業

【穴加工対応】B・S 盤用キャビネット・露出形深さ160mm

カタログ |

通常単価(税別): 12,070円～98,960円特別価格

税込単価: 13,277円～108,856円特別価格

一部SALE 2026.03.31まで

通常出荷日：2日目～4日目

豊富な機種により幅広いニーズに対応する盤用キャビネット！【特長】・扉の取外しなど施工性が優れています。...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：2 日目～

よく一緒に見られています

通常出荷日：2 日目～

未確定：候補が368型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

穴加工サービスの対象品です！日東工業製品　穴加工サービス拡大中

日東ステンレスボックスも穴加工サービス開始！
最短4日目出荷～
対象シリーズはこちらからご確認ください。

日東工業ボックスの穴加工　サービス詳細はこちら

Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！

【ボックス穴加工サービスのご案内】

便利機能

製品仕様

製品イメージ

設置場所：屋内
IP規格：片扉IP2XD／両扉IP2XC
塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
材質：鉄
取付基板：木製基板15mm
キャビネット板厚：扉1.6mmまたは2.3mm ボデー1.6mm 前面枠1.6mmまたは2.3mm
ハンドル：平面ハンドル小（H-11AN）（キーNo.N200：1コ）／平面ハンドル中（H-12AN）（キーNo.N200：1コ）

注意・禁止事項

※ この製品は屋内用です。屋外には使用できません。
※ キャビネット扉面を上にして寝かせた状態で、扉を長時間開放しないでください。長時間扉を開放する場合は、支えなどを用いて扉に負荷がかからないようにしてください。作業後は扉を閉めてください。扉の破損、変形の原因になります。
※ 穴加工、内部への機器組込みなどを行う際は、設置環境に適した施工措置、機器の選定を行ってください。
※ キャビネットの取付けは十分な強度のある壁面に固定してください。強度が十分でない場合、キャビネットが落下し、機器の故障やけがの原因になります。

分解図

B_S・盤用キャビネット・露出形フカサ160mmの分解図

仕様一例（フカサ：160mm）

品名記号	扉形式	外形寸法mm			基板寸法mm		扉寸法mm		有効フカサ mm^※	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	ヨコ	タテ	有効フカサ mm^※	製品質量 kg
B16-33	片扉	300	300	160	220	220	254	254	128	7.1
B16-33C	片扉	300	300	160	220	220	254	254	128	7.1
B16-34	片扉	300	400	160	220	320	254	354	128	8.7
B16-34C	片扉	300	400	160	220	320	254	354	128	8.7
B16-345	片扉	300	450	160	220	370	254	404	128	9.6
B16-345C	片扉	300	450	160	220	370	254	404	128	9.6
B16-35	片扉	300	500	160	220	420	254	454	128	10.4
B16-35C	片扉	300	500	160	220	420	254	454	128	10.4
B16-36	片扉	300	600	160	220	520	254	554	128	12.0
B16-36C	片扉	300	600	160	220	520	254	554	128	12.0
B16-3510	片扉	350	1,000	160	270	920	304	954	128	20.7
B16-3510C	片扉	350	1,000	160	270	920	304	954	128	20.7
B16-3511	片扉	350	1,100	160	270	1,020	304	1,054	128	22.5
B16-3511C	片扉	350	1,100	160	270	1,020	304	1,054	128	22.5
B16-3512	片扉	350	1,200	160	270	1,120	304	1,154	128	24.3
B16-3512C	片扉	350	1,200	160	270	1,120	304	1,154	128	24.3
B16-3513	片扉	350	1,300	160	270	1,220	304	1,254	128	26.1
B16-3513C	片扉	350	1,300	160	270	1,220	304	1,254	128	26.1

※ 有効フカサはハンドル部・フレーム枠などにより減少しますのでご注意ください。

※ 上記以外の型番についての情報はカタログをご参照ください。

扉の取付方法

色の塗替えなどで扉を外した際には、下記のように蝶番を取付けてください。

※ 導電金具の取付方法に注意してください。（“PIN↓”の表示が扉の下側を向くように取付）取付方法が異なるとキャビネットが電気的に接続することができません。

扉の取付方法イメージ

使用上の注意

ねじの呼び	適正締付トルクN・m
M5	1.8～2.9
M6	2.9～4.4
±バインド小ねじM6突起付※	3.4～4.4

使用するねじは、指定されたものを使用してください。取付けの際は、適正締付トルクにて締付けてください。締付けが不十分な場合、破損／落下の原因になります。また、締付け過ぎの場合は、製品を破損するおそれがあります。

※ ねじを締込むことで塗膜をはがして電気的に接続させるためのねじです。そのため、ほかのM6ねじよりトルクの下限値が高くなっています。

設置の際に、本体と壁との間にスペーサーを使用する場合は、落下しないように確実に固定してください。確実に固定されていない場合、スペーサーが落下しけがの原因になります。
汚れやケガキ線を拭き取る際は、やわらかい布で軽く拭いてください。
汚れやケガキ線を拭き取る際は、目立たない場所で塗装面が傷まないことを確認してください。アルコールやベンジンなどの溶剤をご使用になると、塗装面が傷むおそれがあります。

型番リスト

表示件数

...

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

基板・中板

保護機能(耐環境性)

塗装色

板厚（中板）

(mm)

扉形式

RoHS?

最小発注数量

300	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	400	木製	IP2XC	ライトベージュ（5Y7/1）	15	両扉	10	1個
700	400	木製	IP2XC	クリーム（2.5Y9/1）	15	両扉	10	1個
700	500	木製	IP2XC	ライトベージュ（5Y7/1）	15	両扉	10	1個
700	500	木製	IP2XC	クリーム（2.5Y9/1）	15	両扉	10	1個
700	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,370円 ( 16,907円 )	3日目
12,070円 ( 13,277円 )	3日目
15,430円 ( 16,973円 )	3日目
14,320円 ( 15,752円 )	3日目
18,700円 ( 20,570円 )	3日目
17,600円 ( 19,360円 )	3日目
20,850円 ( 22,935円 )	3日目
19,750円 ( 21,725円 )	3日目
15,430円 ( 16,973円 )	3日目
14,320円 ( 15,752円 )	3日目
19,720円 ( 21,692円 )	3日目
18,620円 ( 20,482円 )	3日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
27,460円 ( 30,206円 )	3日目
26,360円 ( 28,996円 )	3日目
30,790円 ( 33,869円 )	2日目
29,690円 ( 32,659円 )	2日目
33,030円 ( 36,333円 )	2日目
33,030円 ( 36,333円 )	2日目
20,850円 ( 22,935円 )	3日目
19,750円 ( 21,725円 )	3日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
27,460円 ( 30,206円 )	2日目
26,360円 ( 28,996円 )	2日目
29,730円 ( 32,703円 )	2日目
28,620円 ( 31,482円 )	2日目
32,930円 ( 36,223円 )	2日目
31,840円 ( 35,024円 )	2日目
37,400円 ( 41,140円 )	2日目
36,300円 ( 39,930円 )	2日目
41,810円 ( 45,991円 )	2日目
40,710円 ( 44,781円 )	2日目
21,980円 ( 24,178円 )	3日目
21,980円 ( 24,178円 )	3日目
29,730円 ( 32,703円 )	3日目
28,620円 ( 31,482円 )	3日目
30,790円 ( 33,869円 )	2日目
29,690円 ( 32,659円 )	2日目
32,960円 ( 36,256円 )	2日目
32,960円 ( 36,256円 )	2日目
37,350円 ( 41,085円 )	2日目
36,250円 ( 39,875円 )	2日目
40,670円 ( 44,737円 )	2日目
39,570円 ( 43,527円 )	2日目
42,860円 ( 47,146円 )	2日目
41,760円 ( 45,936円 )	3日目
36,320円 ( 39,952円 )	2日目
36,320円 ( 39,952円 )	2日目
38,460円 ( 42,306円 )	2日目
38,460円 ( 42,306円 )	2日目
37,400円 ( 41,140円 )	2日目
36,300円 ( 39,930円 )	2日目
39,550円 ( 43,505円 )	2日目
38,450円 ( 42,295円 )	2日目
42,860円 ( 47,146円 )	2日目
41,760円 ( 45,936円 )	2日目
43,970円 ( 48,367円 )	2日目
43,970円 ( 48,367円 )	2日目

...

基本情報

基本情報

豊富な機種により幅広いニーズに対応する盤用キャビネット！
【特長】
・扉の取外しなど施工性が優れています。
・粉体塗装
・ハンドル部の機能・デザインに優れています。
・配線支持レールの取付けが可能です。（縦寸法1,000mm以上に取付可能）
・接地端子が左右にあり、接地作業に容易です。（ヨコ寸法800mm以上かつタテ寸法1,000mm以上を対象）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

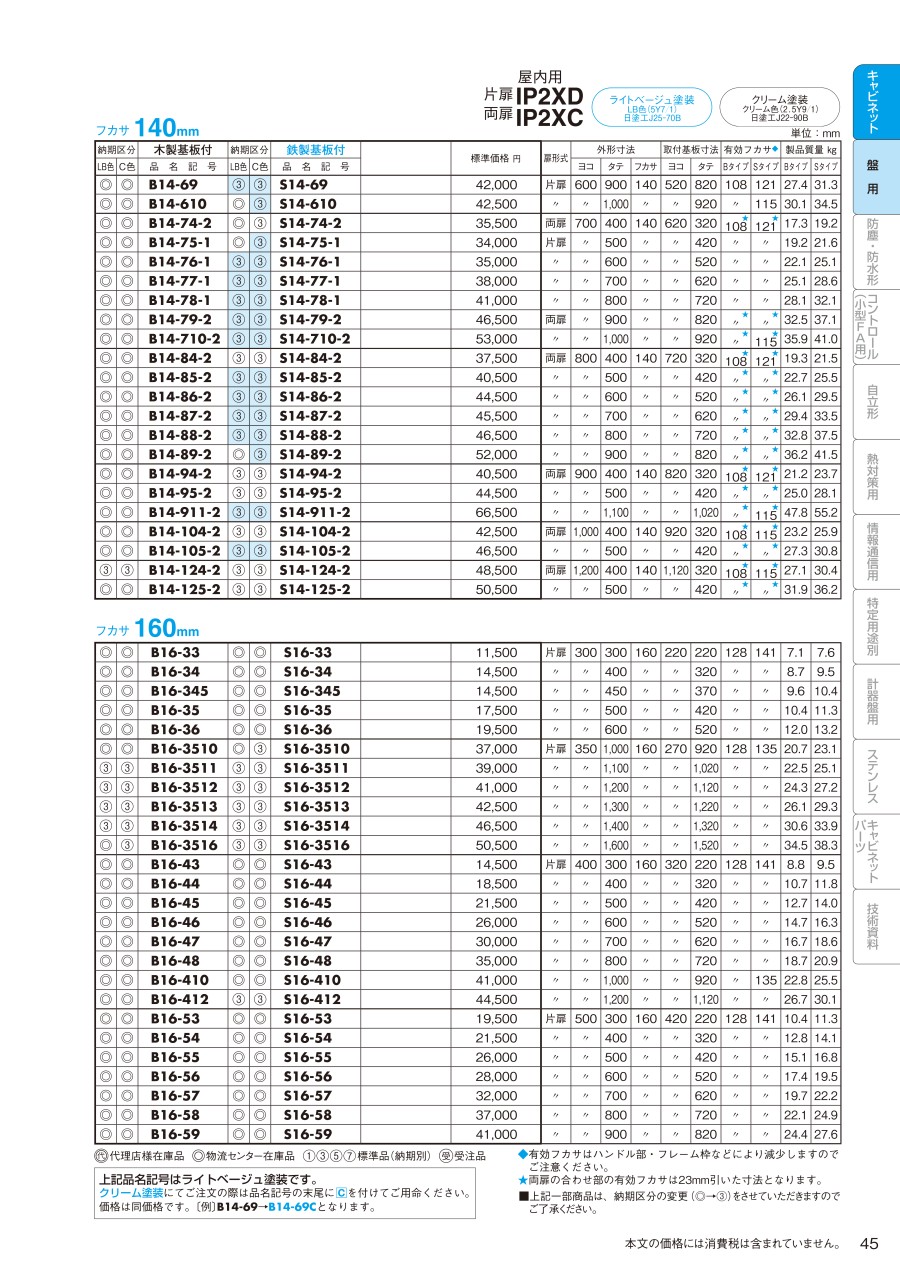

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
