日東工業

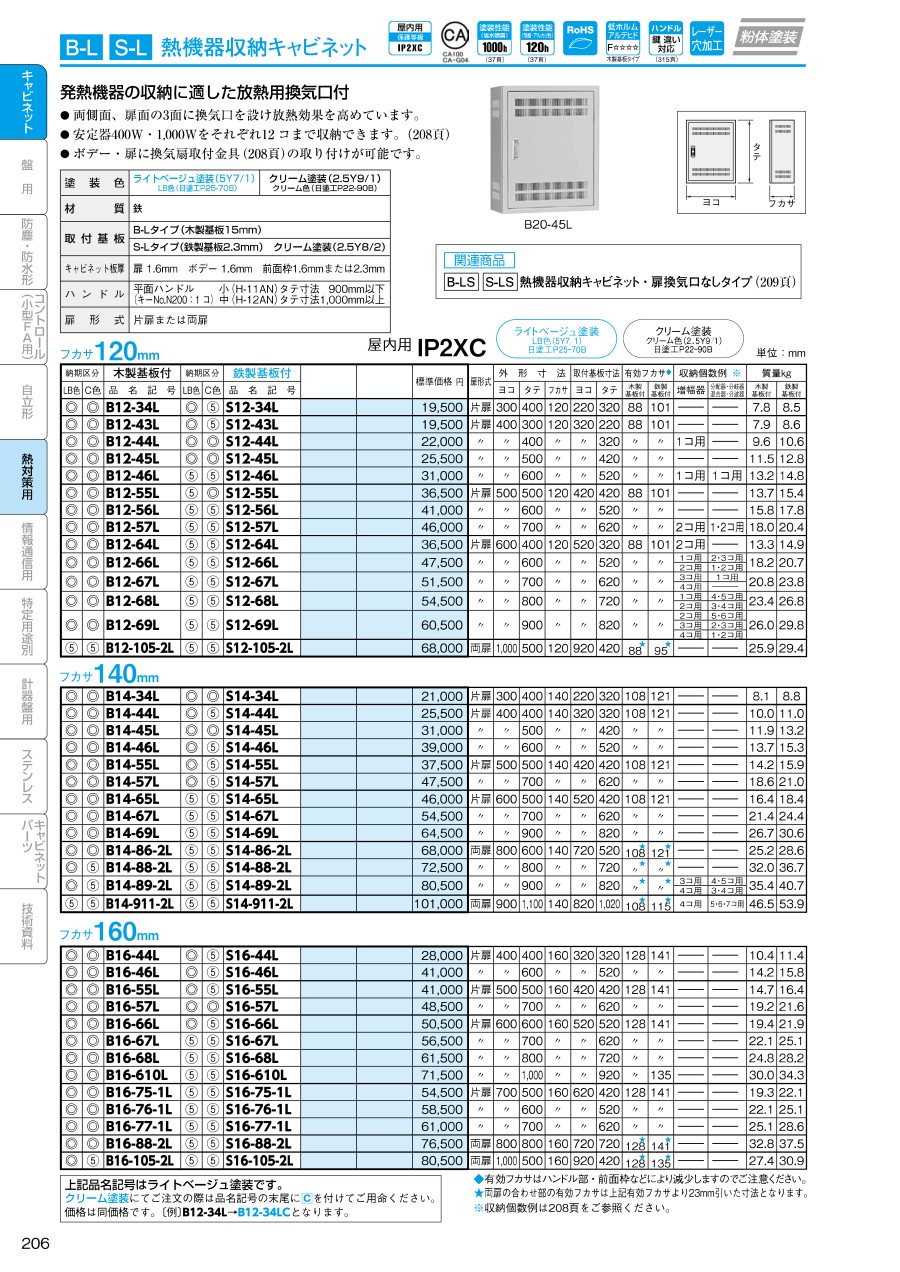

B-L・S-L 熱機器収納キャビネット

カタログ |

数量スライド割引

通常単価(税別): 14,240円～109,950円

税込単価: 15,664円～120,945円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

発熱機器の収納に適した放熱用換気口付！【特長】・両側面、扉面の3面に換気口を設...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ハンドル
保護機能(耐環境性)
IP2XC
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
代表規格
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が354型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

B-L、S-L・熱機器収納キャビネット

塗装色	ライトベージュ塗装(5Y7/1) LB色(日塗工 H25-70B)	クリーム塗装(2.5Y9/1) クリーム色(日塗工 H22-90B)
材質	鉄
取付基板	鉄製基板(1.6mm)クリーム塗装(2.5Y8/2)
キャビネット板厚	扉 1.6mm　ボデー 1.6mm
扉形式	片扉：ねじ止めドアタイプ

この商品の特長

B-L・熱機器収納キャビネット（木製基板付）

保護等級屋内用 IP2XC

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

ホルムアルデヒド

F☆☆☆☆
建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限。
JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを表示。

鍵番号違い対応

組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

S-L・熱機器収納キャビネット（鉄製基板付）

保護等級屋内用 IP2XC

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

鍵番号違い対応

組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

レーザー穴加工対象品

レーザー加工機を使用して、追加工を行う。高出力のレーザー光により金属を溶断して、穴加工を実施。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（B-L、S-L）

片扉

片扉
ボデー/前面枠/木製基板/鉄製基板/扉/平面ハンドル/ボルトホルダー/蝶番/接地端子（M8）/換気口

両扉

両扉
ボルトホルダー/接地端子/木製基板/鉄製基板/平面ハンドル

この商品の寸法図

B-L（木製基板付）/フカサ : 120mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
B12-34L	片扉	300	400	120	220	320	88	7.8
B12-34LC	片扉	300	400	120	220	320	88	7.8
B12-43L	片扉	400	300	120	320	220	88	7.9
B12-43LC	片扉	400	300	120	320	220	88	7.9
B12-44L	片扉	400	400	120	320	320	88	9.6
B12-44LC	片扉	400	400	120	320	320	88	9.6
B12-45L	片扉	400	500	120	320	420	88	11.5
B12-45LC	片扉	400	500	120	320	420	88	11.5
B12-46L	片扉	400	600	120	320	520	88	13.2
B12-46LC	片扉	400	600	120	320	520	88	13.2
B12-55L	片扉	500	500	120	420	420	88	13.7
B12-55LC	片扉	500	500	120	420	420	88	13.7
B12-56L	片扉	500	600	120	420	520	88	15.8
B12-56LC	片扉	500	600	120	420	520	88	15.8
B12-57L	片扉	500	700	120	420	620	88	18.0
B12-57LC	片扉	500	700	120	420	620	88	18.0
B12-64L	片扉	600	400	120	520	320	88	13.3
B12-64LC	片扉	600	400	120	520	320	88	13.3
B12-66L	片扉	600	600	120	520	520	88	18.2
B12-66LC	片扉	600	600	120	520	520	88	18.2
B12-67L	片扉	600	700	120	520	620	88	20.8
B12-67LC	片扉	600	700	120	520	620	88	20.8
B12-68L	片扉	600	800	120	520	720	88	23.4
B12-68LC	片扉	600	800	120	520	720	88	23.4
B12-69L	片扉	600	900	120	520	820	88	26.0
B12-69LC	片扉	600	900	120	520	820	88	26.0
B12-105-2L	両扉	1,000	500	120	920	420	88	25.9
B12-105-2LC	両扉	1,000	500	120	920	420	88	25.9

S-L（鉄製基板付）/フカサ : 120mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
S12-34L	片扉	300	400	120	220	320	101	8.5
S12-34LC	片扉	300	400	120	220	320	101	8.5
S12-43L	片扉	400	300	120	320	220	101	8.6
S12-43LC	片扉	400	300	120	320	220	101	8.6
S12-44L	片扉	400	400	120	320	320	101	10.6
S12-44LC	片扉	400	400	120	320	320	101	10.6
S12-45L	片扉	400	500	120	320	420	101	12.8
S12-45LC	片扉	400	500	120	320	420	101	12.8
S12-46L	片扉	400	600	120	320	520	101	14.8
S12-46LC	片扉	400	600	120	320	520	101	14.8
S12-55L	片扉	500	500	120	420	420	101	15.4
S12-55LC	片扉	500	500	120	420	420	101	15.4
S12-56L	片扉	500	600	120	420	520	101	17.8
S12-56LC	片扉	500	600	120	420	520	101	17.8
S12-57L	片扉	500	700	120	420	620	101	20.4
S12-57LC	片扉	500	700	120	420	620	101	20.4
S12-64L	片扉	600	400	120	520	320	101	14.9
S12-64LC	片扉	600	400	120	520	320	101	14.9
S12-66L	片扉	600	600	120	520	520	101	20.7
S12-66LC	片扉	600	600	120	520	520	101	20.7
S12-67L	片扉	600	700	120	520	620	101	23.8
S12-67LC	片扉	600	700	120	520	620	101	23.8
S12-68L	片扉	600	800	120	520	720	101	26.8
S12-68LC	片扉	600	800	120	520	720	101	26.8
S12-69L	片扉	600	900	120	520	820	101	29.8
S12-69LC	片扉	600	900	120	520	820	101	29.8
S12-105-2L	両扉	1,000	500	120	920	420	95	29.4
S12-105-2LC	両扉	1,000	500	120	920	420	95	29.4

B-L（木製基板付）/フカサ : 140mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
B14-34L	片扉	300	400	140	220	320	108	8.1
B14-34LC	片扉	300	400	140	220	320	108	8.1
B14-44L	片扉	400	400	140	320	320	108	10.0
B14-44LC	片扉	400	400	140	320	320	108	10.0
B14-45L	片扉	400	500	140	320	420	108	11.9
B14-45LC	片扉	400	500	140	320	420	108	11.9
B14-46L	片扉	400	600	140	320	520	108	13.7
B14-46LC	片扉	400	600	140	320	520	108	13.7
B14-55L	片扉	500	500	140	420	420	108	14.2
B14-55LC	片扉	500	500	140	420	420	108	14.2
B14-57L	片扉	500	700	140	420	620	108	18.6
B14-57LC	片扉	500	700	140	420	620	108	18.6
B14-65L	片扉	600	500	140	520	420	108	16.4
B14-65LC	片扉	600	500	140	520	420	108	16.4
B14-67L	片扉	600	700	140	520	620	108	21.4
B14-67LC	片扉	600	700	140	520	620	108	21.4
B14-69L	片扉	600	900	140	520	820	108	26.7
B14-69LC	片扉	600	900	140	520	820	108	26.7
B14-86-2L	両扉	800	600	140	720	520	108	25.2
B14-86-2LC	両扉	800	600	140	720	520	108	25.2
B14-88-2L	両扉	800	800	140	720	720	108	32.0
B14-88-2LC	両扉	800	800	140	720	720	108	32.0
B14-89-2L	両扉	800	900	140	720	820	108	35.4
B14-89-2LC	両扉	800	900	140	720	820	108	35.4
B14-911-2L	両扉	900	1,100	140	820	1,020	108	46.5
B14-911-2LC	両扉	900	1,100	140	820	1,020	108	46.5

S-L（鉄製基板付）/フカサ : 140mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
S14-34L	片扉	300	400	140	220	320	121	8.8
S14-34LC	片扉	300	400	140	220	320	121	8.8
S14-44L	片扉	400	400	140	320	320	121	11.0
S14-44LC	片扉	400	400	140	320	320	121	11.0
S14-45L	片扉	400	500	140	320	420	121	13.2
S14-45LC	片扉	400	500	140	320	420	121	13.2
S14-46L	片扉	400	600	140	320	520	121	15.3
S14-46LC	片扉	400	600	140	320	520	121	15.3
S14-55L	片扉	500	500	140	420	420	121	15.9
S14-55LC	片扉	500	500	140	420	420	121	15.9
S14-57L	片扉	500	700	140	420	620	121	21.0
S14-57LC	片扉	500	700	140	420	620	121	21.0
S14-65L	片扉	600	500	140	520	420	121	18.4
S14-65LC	片扉	600	500	140	520	420	121	18.4
S14-67L	片扉	600	700	140	520	620	121	24.4
S14-67LC	片扉	600	700	140	520	620	121	24.4
S14-69L	片扉	600	900	140	520	820	121	30.6
S14-69LC	片扉	600	900	140	520	820	121	30.6
S14-86-2L	両扉	800	600	140	720	520	121	28.6
S14-86-2LC	両扉	800	600	140	720	520	121	28.6
S14-88-2L	両扉	800	800	140	720	720	121	36.7
S14-88-2LC	両扉	800	800	140	720	720	121	36.7
S14-89-2L	両扉	800	900	140	720	820	121	40.7
S14-89-2LC	両扉	800	900	140	720	820	121	40.7
S14-911-2L	両扉	900	1,100	140	820	1,020	115	53.9
S14-911-2LC	両扉	900	1,100	140	820	1,020	115	53.9

B-L（木製基板付）/フカサ : 160mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
B16-44L	片扉	400	400	160	320	320	128	10.4
B16-44LC	片扉	400	400	160	320	320	128	10.4
B16-46L	片扉	400	600	160	320	520	128	14.2
B16-46LC	片扉	400	600	160	320	520	128	14.2
B16-55L	片扉	500	500	160	420	420	128	14.7
B16-55LC	片扉	500	500	160	420	420	128	14.7
B16-57L	片扉	500	700	160	420	620	128	19.2
B16-57LC	片扉	500	700	160	420	620	128	19.2
B16-66L	片扉	600	600	160	520	520	128	19.4
B16-66LC	片扉	600	600	160	520	520	128	19.4
B16-67L	片扉	600	700	160	520	620	128	22.1
B16-67LC	片扉	600	700	160	520	620	128	22.1
B16-68L	片扉	600	800	160	520	720	128	24.8
B16-68LC	片扉	600	800	160	520	720	128	24.8
B16-610L	片扉	600	1,000	160	520	920	128	30.0
B16-610LC	片扉	600	1,000	160	520	920	128	30.0
B16-75-1L	片扉	700	500	160	620	420	128	19.3
B16-75-1LC	片扉	700	500	160	620	420	128	19.3
B16-76-1L	片扉	700	600	160	620	520	128	22.1
B16-76-1LC	片扉	700	600	160	620	520	128	22.1
B16-77-1L	片扉	700	700	160	620	620	128	25.1
B16-77-1LC	片扉	700	700	160	620	620	128	25.1
B16-88-2L	両扉	800	800	160	720	720	128	32.8
B16-88-2LC	両扉	800	800	160	720	720	128	32.8
B16-105-2L	両扉	1,000	500	160	920	420	128	27.4
B16-105-2LC	両扉	1,000	500	160	920	420	128	27.4

S-L（鉄製基板付）/フカサ : 160mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
S16-44L	片扉	400	400	160	320	320	141	11.4
S16-44LC	片扉	400	400	160	320	320	141	11.4
S16-46L	片扉	400	600	160	320	520	141	15.8
S16-46LC	片扉	400	600	160	320	520	141	15.8
S16-55L	片扉	500	500	160	420	420	141	16.4
S16-55LC	片扉	500	500	160	420	420	141	16.4
S16-57L	片扉	500	700	160	420	620	141	21.6
S16-57LC	片扉	500	700	160	420	620	141	21.6
S16-66L	片扉	600	600	160	520	520	141	21.9
S16-66LC	片扉	600	600	160	520	520	141	21.9
S16-67L	片扉	600	700	160	520	620	141	25.1
S16-67LC	片扉	600	700	160	520	620	141	25.1
S16-68L	片扉	600	800	160	520	720	141	28.2
S16-68LC	片扉	600	800	160	520	720	141	28.2
S16-610L	片扉	600	1,000	160	520	920	135	34.3
S16-610LC	片扉	600	1,000	160	520	920	135	34.3
S16-75-1L	片扉	700	500	160	620	420	141	22.1
S16-75-1LC	片扉	700	500	160	620	420	141	22.1
S16-76-1L	片扉	700	600	160	620	520	141	25.1
S16-76-1LC	片扉	700	600	160	620	520	141	25.1
S16-77-1L	片扉	700	700	160	620	620	141	28.6
S16-77-1LC	片扉	700	700	160	620	620	141	28.6
S16-88-2L	両扉	800	800	160	720	720	141	37.5
S16-88-2LC	両扉	800	800	160	720	720	141	37.5
S16-105-2L	両扉	1,000	500	160	920	420	135	30.9
S16-105-2LC	両扉	1,000	500	160	920	420	135	30.9

B-L（木製基板付）/フカサ : 200mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
B20-34L	片扉	300	400	200	220	320	168	9.2
B20-34LC	片扉	300	400	200	220	320	168	9.2
B20-45L	片扉	400	500	200	320	420	168	13.3
B20-45LC	片扉	400	500	200	320	420	168	13.3
B20-54L	片扉	500	400	200	420	320	168	13.3
B20-54LC	片扉	500	400	200	420	320	168	13.3
B20-55L	片扉	500	500	200	420	420	168	15.7
B20-55LC	片扉	500	500	200	420	420	168	15.7
B20-56L	片扉	500	600	200	420	520	168	17.9
B20-56LC	片扉	500	600	200	420	520	168	17.9
B20-57L	片扉	500	700	200	420	620	168	20.3
B20-57LC	片扉	500	700	200	420	620	168	20.3
B20-58L	片扉	500	800	200	420	720	168	22.8
B20-58LC	片扉	500	800	200	420	720	168	22.8
B20-64L	片扉	600	400	200	520	320	168	15.3
B20-64LC	片扉	600	400	200	520	320	168	15.3
B20-65L	片扉	600	500	200	520	420	168	18.1
B20-65LC	片扉	600	500	200	520	420	168	18.1
B20-68L	片扉	600	800	200	520	720	168	26.1
B20-68LC	片扉	600	800	200	520	720	168	26.1
B20-612L	片扉	600	1,200	200	520	1,120	168	37.1
B20-612LC	片扉	600	1,200	200	520	1,120	168	37.1
B20-76-2L	両扉	700	600	200	620	520	168	24.6
B20-76-2LC	両扉	700	600	200	620	520	168	24.6
B20-86-1L	片扉	800	600	200	720	520	168	26.1
B20-86-1LC	片扉	800	600	200	720	520	168	26.1
B20-87-2L	両扉	800	700	200	720	620	168	30.9
B20-87-2LC	両扉	800	700	200	720	620	168	30.9
B20-88-2L	両扉	800	800	200	720	720	168	34.4
B20-88-2LC	両扉	800	800	200	720	720	168	34.4
B20-812-2L	両扉	800	1,200	200	720	1,120	168	48.6
B20-812-2LC	両扉	800	1,200	200	720	1,120	168	48.6
B20-107-2L	両扉	1,000	700	200	920	620	168	37.0
B20-107-2LC	両扉	1,000	700	200	920	620	168	37.0
B20-108-2L	両扉	1,000	800	200	920	720	168	41.3
B20-108-2LC	両扉	1,000	800	200	920	720	168	41.3

S-L（鉄製基板付）/フカサ : 200mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
S20-34L	片扉	300	400	200	220	320	181	9.9
S20-34LC	片扉	300	400	200	220	320	181	9.9
S20-45L	片扉	400	500	200	320	420	181	14.9
S20-45LC	片扉	400	500	200	320	420	181	14.9
S20-54L	片扉	500	400	200	420	320	181	14.6
S20-54LC	片扉	500	400	200	420	320	181	14.6
S20-55L	片扉	500	500	200	420	420	181	17.4
S20-55LC	片扉	500	500	200	420	420	181	17.4
S20-56L	片扉	500	600	200	420	520	181	20.0
S20-56LC	片扉	500	600	200	420	520	181	20.0
S20-57L	片扉	500	700	200	420	620	181	22.8
S20-57LC	片扉	500	700	200	420	620	181	22.8
S20-58L	片扉	500	800	200	420	720	181	25.6
S20-58LC	片扉	500	800	200	420	720	181	25.6
S20-64L	片扉	600	400	200	520	320	181	16.9
S20-64LC	片扉	600	400	200	520	320	181	16.9
S20-65L	片扉	600	500	200	520	420	181	20.1
S20-65LC	片扉	600	500	200	520	420	181	20.1
S20-68L	片扉	600	800	200	520	720	181	29.6
S20-68LC	片扉	600	800	200	520	720	181	29.6
S20-612L	片扉	600	1,200	200	520	1,120	175	42.4
S20-612LC	片扉	600	1,200	200	520	1,120	175	42.4
S20-76-2L	両扉	700	600	200	620	520	181	27.6
S20-76-2LC	両扉	700	600	200	620	520	181	27.6
S20-86-1L	片扉	800	600	200	720	520	168	29.6
S20-86-1LC	片扉	800	600	200	720	520	168	29.6
S20-87-2L	両扉	800	700	200	720	620	181	34.9
S20-87-2LC	両扉	800	700	200	720	620	181	34.9
S20-88-2L	両扉	800	800	200	720	720	181	39.1
S20-88-2LC	両扉	800	800	200	720	720	181	39.1
S20-812-2L	両扉	800	1,200	200	720	1,120	175	55.8
S20-812-2LC	両扉	800	1,200	200	720	1,120	175	55.8
S20-107-2L	両扉	1,000	700	200	920	620	175	42.1
S20-107-2LC	両扉	1,000	700	200	920	620	175	42.1
S20-108-2L	両扉	1,000	800	200	920	720	175	47.2
S20-108-2LC	両扉	1,000	800	200	920	720	175	47.2

B-L（木製基板付）/フカサ : 250mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
B25-45L	片扉	400	500	250	320	420	218	14.4
B25-45LC	片扉	400	500	250	320	420	218	14.4
B25-65L	片扉	600	500	250	520	420	218	19.4
B25-65LC	片扉	600	500	250	520	420	218	19.4
B25-67L	片扉	600	700	250	520	620	218	24.9
B25-67LC	片扉	600	700	250	520	620	218	24.9
B25-68L	片扉	600	800	250	520	720	218	27.8
B25-68LC	片扉	600	800	250	520	720	218	27.8
B25-610L	片扉	600	1,000	250	520	920	218	33.5
B25-610LC	片扉	600	1,000	250	520	920	218	33.5
B25-612L	片扉	600	1,200	250	520	1,120	218	39.3
B25-612LC	片扉	600	1,200	250	520	1,120	218	39.3
B25-714-2L	両扉	700	1,400	250	620	1,320	218	56.2
B25-714-2LC	両扉	700	1,400	250	620	1,320	218	56.2
B25-716-2L	両扉	700	1,600	250	620	1,520	218	64.9
B25-716-2LC	両扉	700	1,600	250	620	1,520	218	64.9
B25-85-2L	両扉	800	500	250	720	420	218	25.7
B25-85-2LC	両扉	800	500	250	720	420	218	25.7
B25-86-1L	片扉	800	600	250	720	520	218	27.7
B25-86-1LC	片扉	800	600	250	720	520	218	27.7
B25-86-2L	両扉	800	600	250	720	520	218	29.0
B25-86-2LC	両扉	800	600	250	720	520	218	29.0
B25-87-1L	片扉	800	700	250	720	620	218	31.4
B25-87-1LC	片扉	800	700	250	720	620	218	31.4
B25-87-2L	両扉	800	700	250	720	620	218	32.7
B25-87-2LC	両扉	800	700	250	720	620	218	32.7
B25-88-1L	片扉	800	800	250	720	720	218	35.0
B25-88-1LC	片扉	800	800	250	720	720	218	35.0
B25-810-2L	両扉	800	1,000	250	720	920	218	43.7
B25-810-2LC	両扉	800	1,000	250	720	920	218	43.7
B25-812-1L	片扉	800	1,200	250	720	1,120	218	49.1
B25-812-1LC	片扉	800	1,200	250	720	1,120	218	49.1
B25-814-2L	両扉	800	1,400	250	720	1,320	218	63.4
B25-814-2LC	両扉	800	1,400	250	720	1,320	218	63.4
B25-97-2L	両扉	900	700	250	820	620	218	35.8
B25-97-2LC	両扉	900	700	250	820	620	218	35.8
B25-1010-2L	両扉	1.000	1,000	250	920	920	218	52.1
B25-1010-2LC	両扉	1.000	1,000	250	920	920	218	52.1
B25-1014-2L	両扉	1.000	1,400	250	920	1,320	218	75.0
B25-1014-2LC	両扉	1.000	1,400	250	920	1,320	218	75.0
B25-127-2L	両扉	1,200	700	250	1,120	620	218	45.4
B25-127-2LC	両扉	1,200	700	250	1,120	620	218	45.4
B25-128-2L	両扉	1,200	800	250	1,120	720	218	50.9
B25-128-2LC	両扉	1,200	800	250	1,120	720	218	50.9
B25-1210-2L	両扉	1,200	1,000	250	1,120	920	218	60.4
B25-1210-2LC	両扉	1,200	1,000	250	1,120	920	218	60.4

S-L（鉄製基板付）/フカサ : 250mm

品名記号	扉形式	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
S25-45L	片扉	400	500	250	320	420	231	15.7
S25-45LC	片扉	400	500	250	320	420	231	15.7
S25-65L	片扉	600	500	250	520	420	231	21.4
S25-65LC	片扉	600	500	250	520	420	231	21.4
S25-67L	片扉	600	700	250	520	620	231	27.9
S25-67LC	片扉	600	700	250	520	620	231	27.9
S25-68L	片扉	600	800	250	520	720	231	31.2
S25-68LC	片扉	600	800	250	520	720	231	31.2
S25-610L	片扉	600	1,000	250	520	920	225	37.8
S25-610LC	片扉	600	1,000	250	520	920	225	37.8
S25-612L	片扉	600	1,200	250	520	1,120	225	44.5
S25-612LC	片扉	600	1,200	250	520	1,120	225	44.5
S25-714-2L	両扉	700	1,400	250	620	1,320	225	63.5
S25-714-2LC	両扉	700	1,400	250	620	1,320	225	63.5
S25-716-2L	両扉	700	1,600	250	620	1,520	225	73.3
S25-716-2LC	両扉	700	1,600	250	620	1,520	225	73.3
S25-85-2L	両扉	800	500	250	720	420	231	28.5
S25-85-2LC	両扉	800	500	250	720	420	231	28.5
S25-86-1L	片扉	800	600	250	720	520	231	31.2
S25-86-1LC	片扉	800	600	250	720	520	231	31.2
S25-86-2L	両扉	800	600	250	720	520	231	32.4
S25-86-2LC	両扉	800	600	250	720	520	231	32.4
S25-87-1L	片扉	800	700	250	720	620	231	35.4
S25-87-1LC	片扉	800	700	250	720	620	231	35.4
S25-87-2L	両扉	800	700	250	720	620	231	36.7
S25-87-2LC	両扉	800	700	250	720	620	231	36.7
S25-88-1L	片扉	800	800	250	720	720	231	39.6
S25-88-1LC	片扉	800	800	250	720	720	231	39.6
S25-810-2L	両扉	800	1,000	250	720	920	225	49.6
S25-810-2LC	両扉	800	1,000	250	720	920	225	49.6
S25-812-1L	片扉	800	1,200	250	720	1,120	225	56.3
S25-812-1LC	片扉	800	1,200	250	720	1,120	225	56.3
S25-814-2L	両扉	800	1,400	250	720	1,320	225	71.8
S25-814-2LC	両扉	800	1,400	250	720	1,320	225	71.8
S25-97-2L	両扉	900	700	250	820	620	231	40.4
S25-97-2LC	両扉	900	700	250	820	620	231	40.4
S25-1010-2L	両扉	1,000	1,000	250	920	920	225	60.2
S25-1010-2LC	両扉	1,000	1,000	250	920	920	225	60.2
S25-1014-2L	両扉	1,000	1,400	250	920	1,320	225	86.3
S25-1014-2LC	両扉	1,000	1,400	250	920	1,320	225	86.3
S25-127-2L	両扉	1,200	700	250	1,120	620	225	51.6
S25-127-2LC	両扉	1,200	700	250	1,120	620	225	51.6
S25-128-2L	両扉	1,200	800	250	1,120	720	225	59.1
S25-128-2LC	両扉	1,200	800	250	1,120	720	225	59.1
S25-1210-2L	両扉	1,200	1,000	250	1,120	920	225	70.1
S25-1210-2LC	両扉	1,200	1,000	250	1,120	920	225	70.1

B-L（木製基板付）/フカサ : 300mm

品名記号	扉形式	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
B30-67L	片扉	600	700	300	520	620	268	26.5
B30-67LC	片扉	600	700	300	520	620	268	26.5
B30-610L	片扉	600	1,000	300	520	920	268	35.3
B30-610LC	片扉	600	1,000	300	520	920	268	35.3
B30-714-2L	両扉	700	1,400	300	620	1,320	268	58.7
B30-714-2LC	両扉	700	1,400	300	620	1,320	268	58.7
B30-87-2L	両扉	800	700	300	720	620	268	34.4
B30-87-2LC	両扉	800	700	300	720	620	268	34.4
B30-810-2L	両扉	800	1,000	300	720	920	268	45.8
B30-810-2LC	両扉	800	1,000	300	720	920	268	45.8
B30-107-2L	両扉	1,000	700	300	920	620	268	41.1
B30-107-2LC	両扉	1,000	700	300	920	620	268	41.1
B30-127-2L	両扉	1,200	700	300	1,120	620	268	47.7
B30-127-2LC	両扉	1,200	700	300	1,120	620	268	47.7

S-L（鉄製基板付）/フカサ : 300mm

品名記号	扉形式	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
S30-67L	片扉	600	700	300	520	620	281	29.4
S30-67LC	片扉	600	700	300	520	620	281	29.4
S30-610L	片扉	600	1,000	300	520	920	275	39.7
S30-610LC	片扉	600	1,000	300	520	920	275	39.7
S30-714-2L	両扉	700	1,400	300	620	1,320	275	66.0
S30-714-2LC	両扉	700	1,400	300	620	1,320	275	66.0
S30-87-2L	両扉	800	700	300	720	620	281	38.5
S30-87-2LC	両扉	800	700	300	720	620	281	38.5
S30-810-2L	両扉	800	1,000	300	720	920	275	51.7
S30-810-2LC	両扉	800	1,000	300	720	920	275	51.7
S30-107-2L	両扉	1,000	700	300	920	620	275	46.2
S30-107-2LC	両扉	1,000	700	300	920	620	275	46.2
S30-127-2L	両扉	1,200	700	300	1,120	620	275	53.9
S30-127-2LC	両扉	1,200	700	300	1,120	620	275	53.9

B-L（木製基板付）/フカサ : 350mm

品名記号	扉形式	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
B35-67L	片扉	600	700	350	520	620	318	28.0
B35-67LC	片扉	600	700	350	520	620	318	28.0
B35-710-2L	両扉	700	1,000	350	620	920	318	43.5
B35-710-2LC	両扉	700	1,000	350	620	920	318	43.5

S-L（鉄製基板付）/フカサ : 350mm

品名記号	扉形式	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
S35-67L	片扉	600	700	350	520	620	331	31.0
S35-67LC	片扉	600	700	350	520	620	331	31.0
S35-710-2L	両扉	700	1,000	350	620	920	325	48.6
S35-710-2LC	両扉	700	1,000	350	620	920	325	48.6

※ 有効フカサはハンドル部・フレーム枠などにより減少しますのでご注意ください。
※ 両扉の合わせ部の有効フカサは上記有効フカサより23mm引いた寸法となります。

型番リスト

表示件数

...

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

基板・中板

塗装色

板厚（中板）

(mm)

扉形式

RoHS?

最小発注数量

300	400	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	400	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	300	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	300	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	400	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	400	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	500	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	500	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	600	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	600	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
500	500	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	500	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
500	600	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	600	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
500	700	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	700	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	400	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	400	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	600	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	600	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	700	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	700	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	800	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	800	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	900	120	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	900	120	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
1000	500	120	木製	ライトベージュ（5Y7/1）	15	両扉	10	1個
1000	500	120	木製	クリーム（2.5Y9/1）	15	両扉	10	1個
300	400	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	400	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	400	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	400	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	500	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	500	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	600	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	600	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
500	500	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	500	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
500	700	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	700	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	500	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	500	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	700	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	700	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
600	900	140	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	900	140	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
800	600	140	木製	ライトベージュ（5Y7/1）	15	両扉	10	1個
800	600	140	木製	クリーム（2.5Y9/1）	15	両扉	10	1個
800	800	140	木製	ライトベージュ（5Y7/1）	15	両扉	10	1個
800	800	140	木製	クリーム（2.5Y9/1）	15	両扉	10	1個
800	900	140	木製	ライトベージュ（5Y7/1）	15	両扉	10	1個
800	900	140	木製	クリーム（2.5Y9/1）	15	両扉	10	1個
900	1100	140	木製	ライトベージュ（5Y7/1）	15	両扉	10	1個
900	1100	140	木製	クリーム（2.5Y9/1）	15	両扉	10	1個
400	400	160	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	400	160	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
400	600	160	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	600	160	木製	クリーム（2.5Y9/1）	15	片扉	10	1個
500	500	160	木製	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	500	160	木製	クリーム（2.5Y9/1）	15	片扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,540円 ( 19,294円 )	3日目
15,340円 ( 16,874円 )	3日目
17,540円 ( 19,294円 )	3日目
15,340円 ( 16,874円 )	3日目
19,740円 ( 21,714円 )	3日目
16,450円 ( 18,095円 )	3日目
22,000円 ( 24,200円 )	3日目
18,700円 ( 20,570円 )	3日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
26,320円 ( 28,952円 )	3日目
26,320円 ( 28,952円 )	3日目
29,730円 ( 32,703円 )	2日目
29,730円 ( 32,703円 )	2日目
32,930円 ( 36,223円 )	2日目
32,930円 ( 36,223円 )	2日目
26,320円 ( 28,952円 )	3日目
26,320円 ( 28,952円 )	3日目
32,960円 ( 36,256円 )	2日目
32,960円 ( 36,256円 )	2日目
37,350円 ( 41,085円 )	2日目
37,350円 ( 41,085円 )	2日目
38,520円 ( 42,372円 )	2日目
38,520円 ( 42,372円 )	2日目
42,940円 ( 47,234円 )	2日目
42,940円 ( 47,234円 )	2日目
47,240円 ( 51,964円 )	6日目
47,240円 ( 51,964円 )	6日目
18,740円 ( 20,614円 )	3日目
15,430円 ( 16,973円 )	3日目
22,000円 ( 24,200円 )	3日目
18,700円 ( 20,570円 )	3日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
28,600円 ( 31,460円 )	3日目
28,600円 ( 31,460円 )	3日目
31,860円 ( 35,046円 )	3日目
27,460円 ( 30,206円 )	3日目
32,960円 ( 36,256円 )	2日目
32,960円 ( 36,256円 )	2日目
32,930円 ( 36,223円 )	2日目
32,930円 ( 36,223円 )	2日目
38,520円 ( 42,372円 )	2日目
38,520円 ( 42,372円 )	2日目
44,020円 ( 48,422円 )	2日目
44,020円 ( 48,422円 )	2日目
47,240円 ( 51,964円 )	2日目
47,240円 ( 51,964円 )	2日目
50,640円 ( 55,704円 )	2日目
50,640円 ( 55,704円 )	6日目
55,000円 ( 60,500円 )	2日目
55,000円 ( 60,500円 )	6日目
65,980円 ( 72,578円 )	6日目
65,980円 ( 72,578円 )	6日目
20,850円 ( 22,935円 )	3日目
20,850円 ( 22,935円 )	3日目
31,930円 ( 35,123円 )	3日目
29,730円 ( 32,703円 )	3日目
31,930円 ( 35,123円 )	3日目
29,730円 ( 32,703円 )	3日目

...

基本情報

基本情報

発熱機器の収納に適した放熱用換気口付！
【特長】
・両側面、扉面の3面に換気口を設け放熱効果を高めています
・安定器400W・1000Wをそれぞれ12個まで収納できます
・ボデー・扉に換気扇取付金具の取付けが可能です
【用途】
・屋内用、熱対策キャビネット、壁掛けタイプ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

B-L・S-L 熱機器収納キャビネットのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 B-L・S-L 熱機器収納キャビネット	L ライトキャビネット	THA-L HUB収納キャビネット（壁掛け・換気口付タイプ）	熱機器収納（スリット付）キャビネット	B-LS・S-LS 熱機器収納キャビネット（扉換気口なし）	OR-LA 屋外用熱機器収納キャビネット（水切、パッキン付）
メーカー	日東工業	日東工業	日東工業	内外電機	日東工業	日東工業
通常価格	14,240円-	8,350円 -	10,540円 -	13,713円 -	13,220円 -	32,940円 -
通常出荷日	2日目〜	3日目	3日目	5日目〜	2日目〜	2日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
穴加工対応	非対応	非対応	非対応	非対応	非対応	非対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル
保護機能(耐環境性)	IP2XC	IP2XC	無	IP2XB	IP2XC	無
