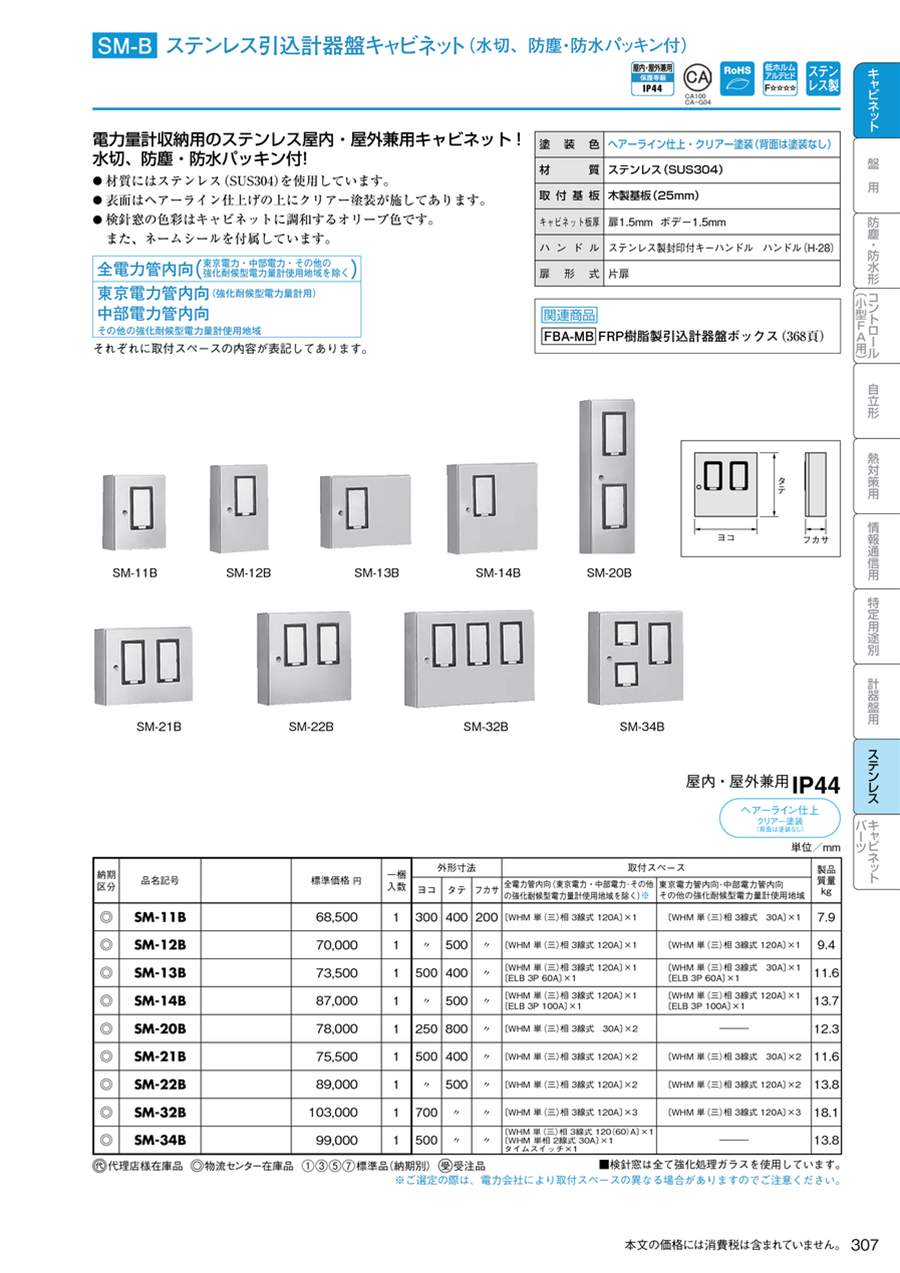

SM-B ステンレス引込計器盤キャビネット（水切・防水・防塵パッキン付）
- 通常単価(税別)
- 67,080円～89,100円
- 税込単価
- 73,788円～98,010円
通常出荷日：3日目
電力量計収納用のステンレス屋内／屋外兼用のSM-B／ステンレス引込計器盤キャビネット。【特長】・材質に...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
SM-B ステンレス引込計器盤キャビネット（水切・防水・防塵パッキン付）の仕様
製品イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
製品仕様
| 設置場所 | 屋内・屋外兼用 |
|---|---|
| IP規格 | IP44 |
| 塗装色 | ヘアーライン仕上・クリアー塗装（背面は塗装なし） |
| 材質 | ステンレス（SUS304） |
| 取付基板 | 木製基板（25mm） |
| キャビネット板厚 | 扉1.5mm ボデー1.5mm |
| ハンドル | ステンレス製封印付キーハンドル ハンドル（H-28：1コ） |
| 扉形式 | 片扉 |
| 構造 | 水切、防塵・防水パッキン付 |
寸法
（単位：mm）
寸法図
| 品名記号 | 外形寸法 | 取付スペース | 製品質量 kg | |||
|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | 全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）※ | 東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域 | ||
| SM-11B | 300 | 400 | 200 | 〔WHM 単（三）相 3線式 120A〕×1 | 〔WHM 単（三）相 3線式 30A〕×1 | 7.9 |
| SM-12B | 300 | 500 | 200 | 〔WHM 単（三）相 3線式 120A〕×1 | 〔WHM 単（三）相 3線式 120A〕×1 | 9.4 |
| SM-13B | 500 | 400 | 200 | 〔WHM 単（三）相 3線式 120A〕×1〔ELB 3P 60A〕×1 | 〔WHM 単（三）相 3線式 30A〕×1〔ELB 3P 60A〕×1 | 11.6 |
| SM-14B | 500 | 500 | 200 | 〔WHM 単（三）相 3線式 120A〕×1〔ELB 3P 100A〕×1 | 〔WHM 単（三）相 3線式 120A〕×1〔ELB 3P 100A〕×1 | 13.7 |
| SM-20B | 250 | 800 | 200 | 〔WHM 単（三）相 3線式 30A〕×2 | - | 12.3 |
| SM-21B | 500 | 400 | 200 | 〔WHM 単（三）相 3線式 120A〕×2 | 〔WHM 単（三）相 3線式 30A〕×2 | 11.6 |
| SM-22B | 500 | 500 | 200 | 〔WHM 単（三）相 3線式 120A〕×2 | 〔WHM 単（三）相 3線式 120A〕×2 | 13.8 |
| SM-32B | 700 | 500 | 200 | 〔WHM 単（三）相 3線式 120A〕×3 | 〔WHM 単（三）相 3線式 120A〕×3 | 18.1 |
- ※ ご選定の際は、電力会社により取付スペースの異なる場合がありますのでご注意ください。
詳細情報
基本情報
電力量計収納用のステンレス屋内／屋外兼用のSM-B／ステンレス引込計器盤キャビネット。
【特長】
・材質にはステンレス（SUS304）を使用。
・表面はヘアーライン仕上げの上にクリアー塗装。
・検針窓の色彩はキャビネットに調和するオリーブ色。
・ネームシールが付属。
