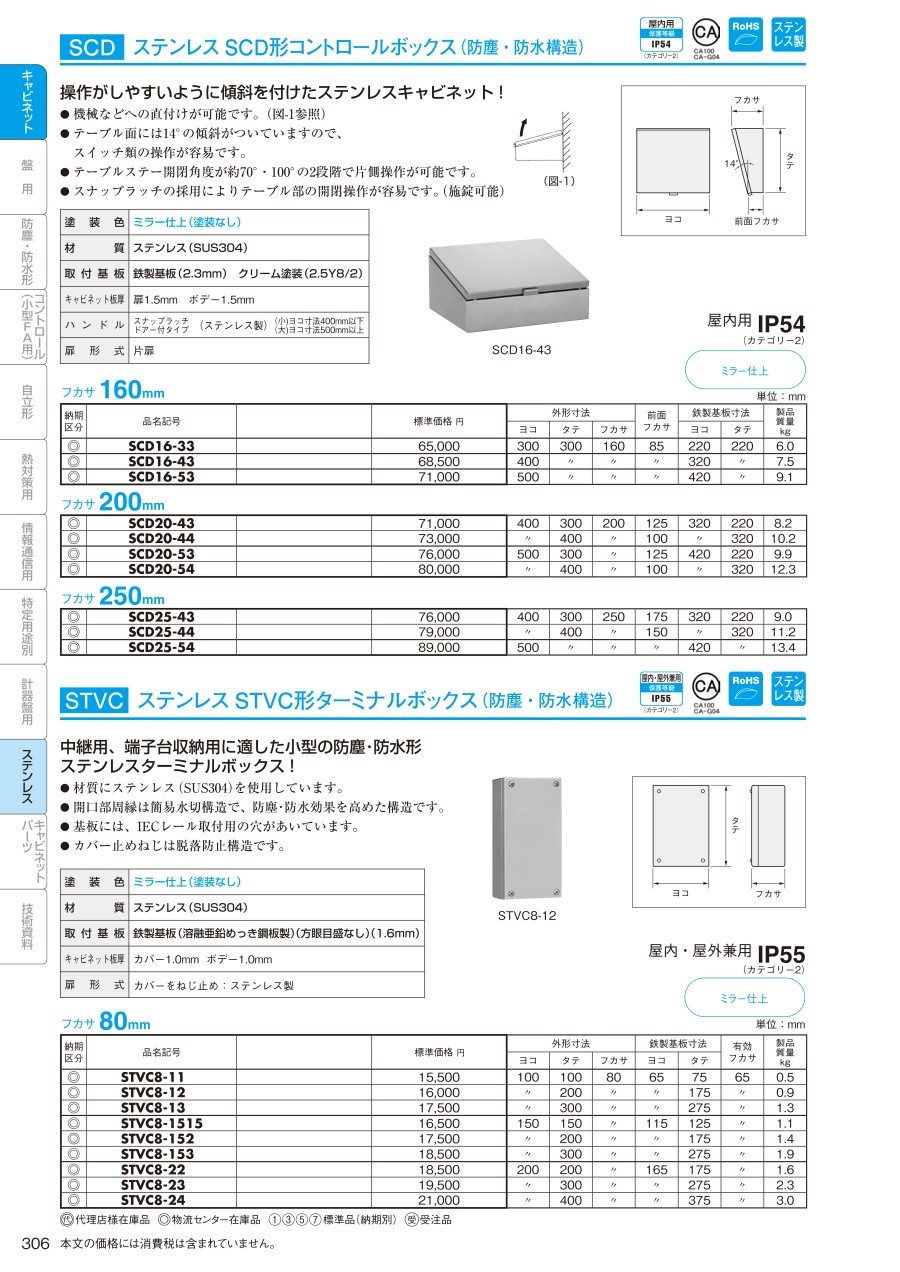

SCD ステンレスSCD形コントロールボックス（防水・防塵構造）
- 通常単価(税別)
- 67,120円～89,110円
- 税込単価
- 73,832円～98,021円
操作がしやすいように傾斜を付けたステンレスキャビネット！【特長】・機械などへの...
詳細情報を確認する商品仕様
製品仕様
製品イメージ
- 設置場所：屋内
- IP規格：IP54カテゴリー2
- 塗装色：ミラー仕上（塗装なし）
- 材質：ステンレス（SUS304）
- 取付基板：鉄製基板（2.3mm） クリーム塗装（2.5Y8/2）
- キャビネット板厚：扉1.5mm ボデー1.5mm
- ハンドル：
スナップラッチ ドアー付タイプ（小）ステンレス製
スナップラッチ ドアー付タイプ（大）ステンレス製 - 扉形式：片扉
- 構造：防塵／防水構造
分解図
SCD・ステンレスSCD形コントロールボックス（防水・防塵構造）の分解図
外形図
（単位：mm）
寸法図
（単位：mm）
SCD・ステンレスSCD形コントロールボックス（防水・防塵構造）の外形図
- フカサ160mm
| 品名記号 | 外形寸法 | 鉄製基板寸法 | 扉寸法 | 有効フカサ | 製品質量 kg | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A（ヨコ） | B（タテ） | C（フカサ） | C1 | F（ヨコ） | G（タテ） | H | I | K | L | X | X1 | ||
| SCD16-33 | 300 | 300 | 160 | 85 | 220 | 220 | 180 | 180 | 296 | 306 | 136 | 72 | 6.0 |
| SCD16-43 | 400 | 300 | 160 | 85 | 320 | 220 | 280 | 180 | 396 | 306 | 136 | 72 | 7.5 |
| SCD16-53 | 500 | 300 | 160 | 85 | 420 | 220 | 380 | 180 | 496 | 306 | 136 | 72 | 9.1 |
- フカサ200mm
| 品名記号 | 外形寸法 | 鉄製基板寸法 | 扉寸法 | 有効フカサ | 製品質量 kg | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A（ヨコ） | B（タテ） | C（フカサ） | C1 | F（ヨコ） | G（タテ） | H | I | K | L | X | X1 | ||
| SCD20-43 | 400 | 300 | 200 | 125 | 320 | 220 | 280 | 180 | 396 | 306 | 176 | 112 | 8.2 |
| SCD20-44 | 400 | 400 | 200 | 100 | 320 | 320 | 280 | 280 | 396 | 409 | 176 | 87 | 10.2 |
| SCD20-53 | 500 | 300 | 200 | 125 | 420 | 220 | 380 | 180 | 496 | 306 | 176 | 112 | 9.9 |
| SCD20-54 | 500 | 400 | 200 | 100 | 420 | 320 | 380 | 280 | 496 | 409 | 176 | 87 | 12.3 |
- フカサ250mm
| 品名記号 | 外形寸法 | 鉄製基板寸法 | 扉寸法 | 有効フカサ | 製品質量 kg | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A（ヨコ） | B（タテ） | C（フカサ） | C1 | F（ヨコ） | G（タテ） | H | I | K | L | X | X1 | ||
| SCD25-43 | 400 | 300 | 250 | 175 | 320 | 220 | 280 | 180 | 396 | 306 | 226 | 162 | 9.0 |
| SCD25-44 | 400 | 400 | 250 | 150 | 320 | 320 | 280 | 280 | 396 | 409 | 226 | 137 | 11.2 |
| SCD25-54 | 500 | 400 | 250 | 150 | 420 | 320 | 380 | 280 | 496 | 409 | 226 | 137 | 13.4 |
テーブルステーの取扱方法
- テーブルを開ける場合
このテーブルは2段階に開きます。
- テーブルを閉じる場合
左手でテーブルを支え、右手でステーを持ち上げながら手前へ閉じます。その際、ステーに手を挟まないようにご注意ください。
- テーブルを閉じる場合（W=600以上）
- 1.奥へAの位置まで開けてリセットします。
- 2.左手でテーブルを支え、右手でステーを持ち上げながら手前へ閉じます。その際ステーに手を挟まないようにご注意ください。
テーブルを閉じる場合（W=600以上）イメージ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,120円 ( 73,832円 ) | 3日目 |
70,390円 ( 77,429円 ) | 3日目 |
73,660円 ( 81,026円 ) | 3日目 |
73,660円 ( 81,026円 ) | 3日目 |
74,810円 ( 82,291円 ) | 3日目 |
76,970円 ( 84,667円 ) | 3日目 |
89,090円 ( 97,999円 ) | 3日目 |
76,970円 ( 84,667円 ) | 3日目 |
89,050円 ( 97,955円 ) | 3日目 |
89,110円 ( 98,021円 ) | 3日目 |
詳細情報
基本情報
操作がしやすいように傾斜を付けたステンレスキャビネット！
【特長】
・機械などへの直付けが可能です。
・テーブル面には14°の傾斜がついていますので、スイッチ類の操作が容易です。
・テーブルステー開閉角度が約70°・100°の2段階で片側操作が可能です。
・スナップラッチの採用によりテーブル部の開閉操作が容易です。（施錠可能）
