【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm

Name: 【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
Brand: 日東工業
SKU: 222000235668
Rating: 5 (2 reviews)

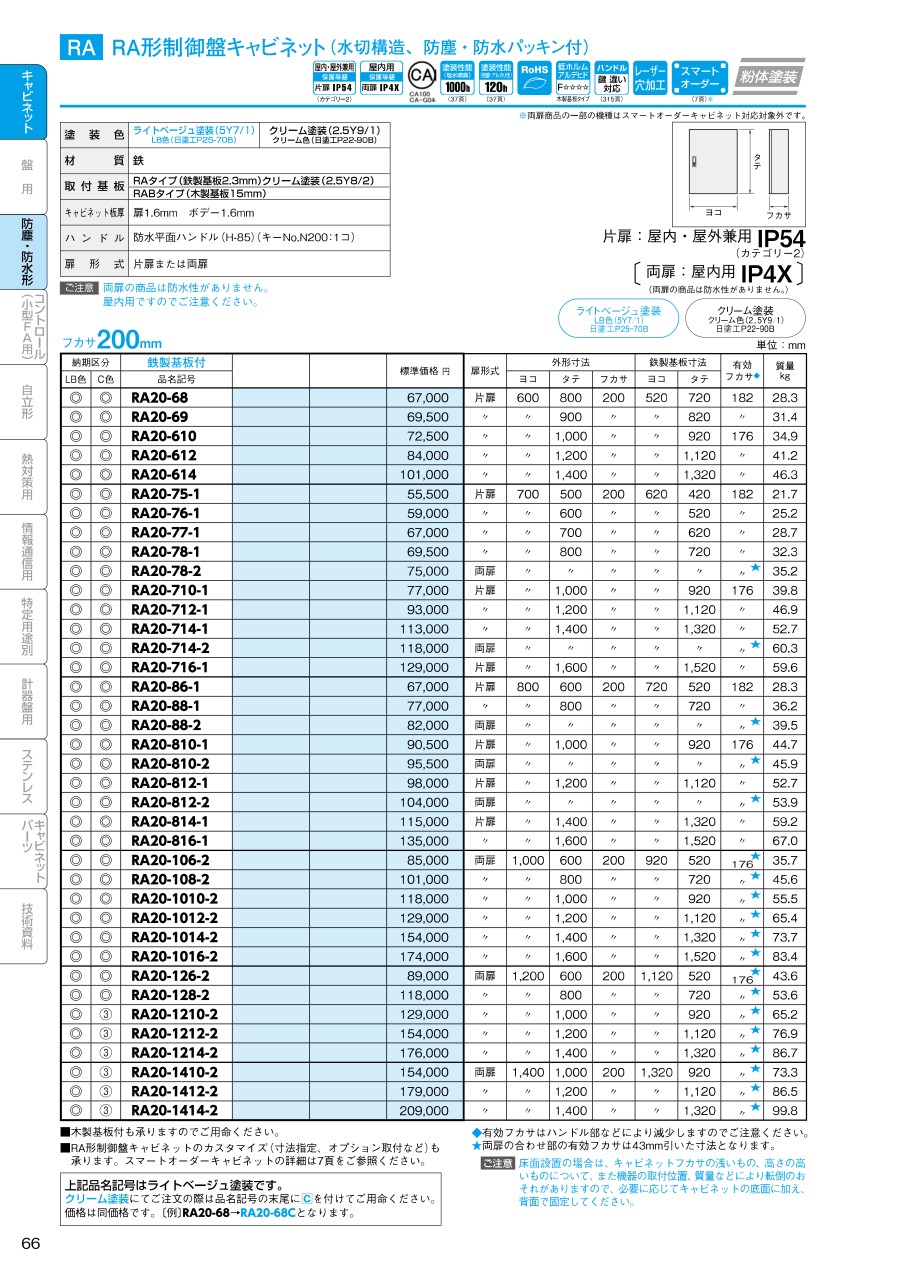

カタログ |

数量スライド割引
Web設計対応
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 21,980円～142,290円

税込単価: 24,178円～156,519円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】CH形ボックス（防塵パッキン付）

4.8

通常価格(税別)： 5,530円 (税込価格：6,083円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ250mm

通常価格(税別)： 28,620円 (税込価格：31,482円)

通常出荷日：在庫品1日目

水切構造、防塵・防水パッキン付の制御盤キャビネット【特長】・左右に連結が可能。...

詳細情報を確認する

規格・仕様：

スチール

用途
制御・中継
材質
鉄
外形寸法D 奥行(厚み) (mm)
200
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

基板に穴加工がある場合、鉄製基板の塗装色はキャビネットの塗装色と同色、方眼目盛はなしとなります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
3DCADデータのご用意はございません。
日東工業製のボックスは特注には対応しておりません。特注をご希望の場合はミスミ製品を検討ください。

未確定：候補が122型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

穴加工サービスの対象品です！日東工業製品　穴加工サービス拡大中

日東ステンレスボックスも穴加工サービス開始！
最短4日目出荷～
対象シリーズはこちらからご確認ください。

日東工業ボックスの穴加工　サービス詳細はこちら

Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！

【ボックス穴加工サービスのご案内】

便利機能

[ ! ] 穴加工サービス利用時は、加工価格が加算されます。加工後の最終価格は型式確定後「価格を確認」ボタンを押してください。

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

規格表

型番＋D	‐	W＋H＋塗装色	‐	穴加工	‐	穴加工コード
RA20	‐	33					（穴加工なし・ライトベージュ・片扉）
RA20	‐	33C	‐	PS	‐	MKH□□□□□	（穴加工あり・クリーム・片扉）

型番＋D	‐	W＋H	‐	扉＋塗装色	‐	穴加工	‐	穴加工コード
RA20	‐	714	‐	1					（穴加工なし・片扉・ライトベージュ）
RA20	‐	714	‐	1C	‐	PS	‐	MKH□□□□□	（穴加工あり・片扉・クリーム）
RA20	‐	714	‐	2					（穴加工なし・両扉・ライトベージュ）
RA20	‐	714	‐	2C	‐	PS	‐	MKH□□□□□	（穴加工あり・両扉・クリーム）

[ ! ] 穴加工有りの場合、設計完了後、PS、MKH□□・・記号が自動付与されます。
[ ! ] 指定寸法により、型式表記方法が異なります。扉型式が付かない場合は片扉固定となります。
扉型式は1＝片扉、2＝両扉、　塗装色は未記載＝ライトベージュ、C＝クリームとなります。
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] カタログ記載寸法と絞り込み条件の表記は以下のように置換ください。
ヨコ＝W（幅）、タテ＝H（高さ）、フカサ＝D（厚み）
[ ! ] 穴加工サービスの操作方法は (>>こちら)、穴加工サービスの詳細については（

>>こちら）

概要仕様

RA・RA形制御盤キャビネットフカサ200mm

塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工H25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工H22-90B)
材質	鉄
取付基板	RAタイプ（鉄製基板2.3mm）クリーム塗装（2.5Y8/2）
取付基板	RABタイプ（木製基板15mm）
キャビネット板厚	扉1.6mm　ボデー1.6mm
ハンドル	防水平面ハンドル（H-85）（キーNo.N200：1コ）
扉形式	片扉または両扉　※扉の単品販売はしておりません。
保護等級	片扉（屋内・屋外兼用）：IP54
保護等級	両扉（屋内用）：IP4X ※防水性はありません

[ ! ] 上記以外の塗装色の変更は承っておりません。
[ ! ] 天面にアイボルトは付属しておりません。
[ ! ] CE規格には対応しておりません。
[ ! ] 2020年4月より仕様変更（キーNo.N200：2コ→1コ）をさせていただきますので、ご了承ください。

この商品の特長

保護等級屋内屋外兼用 IP54（片扉カテゴリー2）保護等級屋内用IP4X（両扉）

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

鍵番号違い対応

組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（RA・RAB）片扉

ボデー/接地端子（M8）/ボルトホルダー/鉄製基板（RAタイプ）/木製基板（RABタイプ）/防水平面ハンドル（H-85）
/溶接ナット（M5）/パッキン/扉/蝶番
ハンドルの取扱方法
・PUSHボタンを押す。
・取手を表示方向にまわす。

分解図（RA）両扉

ボデー/接地端子（M8）/ロッド棒/防水平面ハンドル（H-85）/鉄製基板（RA）/防水平面ハンドル（H-85）/パッキン

この商品の寸法図

D 奥行(厚み)：200mm

品名記号	扉形式	外形寸法 mm			基板寸法 mm		有効奥行(厚み) mm	製品質量 kg
品名記号	扉形式	W 横(幅)	H 縦(高さ)	D 奥行(厚み)	W 横(幅)	H 縦(高さ)	有効奥行(厚み) mm	製品質量 kg
RA20-33	片扉	300	300	200	220	220	182	6.7
RA20-33C	片扉	300	300	200	220	220	182	6.7
RA20-34	片扉	300	400	200	220	320	182	9.2
RA20-34C	片扉	300	400	200	220	320	182	9.2
RA20-345	片扉	300	450	200	220	370	182	10.1
RA20-345C	片扉	300	450	200	220	370	182	10.1
RA20-43	片扉	400	300	200	320	220	182	9.2
RA20-43C	片扉	400	300	200	320	220	182	9.2
RA20-44	片扉	400	400	200	320	320	182	11.4
RA20-44C	片扉	400	400	200	320	320	182	11.4
RA20-45	片扉	400	500	200	320	420	182	13.6
RA20-45C	片扉	400	500	200	320	420	182	13.6
RA20-46	片扉	400	600	200	320	520	182	15.9
RA20-46C	片扉	400	600	200	320	520	182	15.9
RA20-47	片扉	400	700	200	320	620	182	17.3
RA20-47C	片扉	400	700	200	320	620	182	17.3
RA20-48	片扉	400	800	200	320	720	182	19.5
RA20-48C	片扉	400	800	200	320	720	182	19.5
RA20-53	片扉	500	300	200	420	220	182	11.0
RA20-53C	片扉	500	300	200	420	220	182	11.0
RA20-54	片扉	500	400	200	420	320	182	13.6
RA20-54C	片扉	500	400	200	420	320	182	13.6
RA20-55	片扉	500	500	200	420	420	182	16.3
RA20-55C	片扉	500	500	200	420	420	182	16.3
RA20-56	片扉	500	600	200	420	520	182	19.0
RA20-56C	片扉	500	600	200	420	520	182	19.0
RA20-57	片扉	500	700	200	420	620	182	21.7
RA20-57C	片扉	500	700	200	420	620	182	21.7
RA20-58	片扉	500	800	200	420	720	182	24.3
RA20-58C	片扉	500	800	200	420	720	182	24.3
RA20-59	片扉	500	900	200	420	820	182	27.0
RA20-59C	片扉	500	900	200	420	820	182	27.0
RA20-510	片扉	500	1,000	200	420	920	176	30.1
RA20-510C	片扉	500	1,000	200	420	920	176	30.1
RA20-512	片扉	500	1,200	200	420	1,120	176	35.5
RA20-512C	片扉	500	1,200	200	420	1,120	176	35.5
RA20-514	片扉	500	1,400	200	420	1,320	176	39.9
RA20-514C	片扉	500	1,400	200	420	1,320	176	39.9
RA20-64	片扉	600	400	200	520	320	182	15.9
RA20-64C	片扉	600	400	200	520	320	182	15.9
RA20-65	片扉	600	500	200	520	420	182	19.0
RA20-65C	片扉	600	500	200	520	420	182	19.0
RA20-66	片扉	600	600	200	520	520	182	22.1
RA20-66C	片扉	600	600	200	520	520	182	22.1
RA20-67	片扉	600	700	200	520	620	182	25.2
RA20-67C	片扉	600	700	200	520	620	182	25.2
RA20-68	片扉	600	800	200	520	720	182	28.3
RA20-68C	片扉	600	800	200	520	720	182	28.3
RA20-69	片扉	600	900	200	520	820	182	31.4
RA20-69C	片扉	600	900	200	520	820	182	31.4
RA20-610	片扉	600	1,000	200	520	920	176	34.9
RA20-610C	片扉	600	1,000	200	520	920	176	34.9
RA20-612	片扉	600	1,200	200	520	1,120	176	41.2
RA20-612C	片扉	600	1,200	200	520	1,120	176	41.2
RA20-614	片扉	600	1,400	200	520	1,320	176	46.3
RA20-614C	片扉	600	1,400	200	520	1,320	176	46.3
RA20-75-1	片扉	700	500	200	620	420	182	21.7
RA20-75-1C	片扉	700	500	200	620	420	182	21.7
RA20-76-1	片扉	700	600	200	620	520	182	25.2
RA20-76-1C	片扉	700	600	200	620	520	182	25.2
RA20-77-1	片扉	700	700	200	620	620	182	28.7
RA20-77-1C	片扉	700	700	200	620	620	182	28.7
RA20-78-1	片扉	700	800	200	620	720	182	32.3
RA20-78-1C	片扉	700	800	200	620	720	182	32.3
RA20-78-2	両扉	700	800	200	620	720	182	35.2
RA20-78-2C	両扉	700	800	200	620	720	182	35.2
RA20-710-1	片扉	700	1,000	200	620	920	176	39.8
RA20-710-1C	片扉	700	1,000	200	620	920	176	39.8
RA20-712-1	片扉	700	1,200	200	620	1,120	176	46.9
RA20-712-1C	片扉	700	1,200	200	620	1,120	176	46.9
RA20-714-1	片扉	700	1,400	200	620	1,320	176	52.7
RA20-714-1C	片扉	700	1,400	200	620	1,320	176	52.7
RA20-714-2	両扉	700	1,400	200	620	1,320	176	60.3
RA20-714-2C	両扉	700	1,400	200	620	1,320	176	60.3
RA20-716-1	片扉	700	1,600	200	620	1,520	176	59.6
RA20-716-1C	片扉	700	1,600	200	620	1,520	176	59.6
RA20-86-1	片扉	800	600	200	720	520	182	28.3
RA20-86-1C	片扉	800	600	200	720	520	182	28.3
RA20-88-1	片扉	800	800	200	720	720	182	36.2
RA20-88-1C	片扉	800	800	200	720	720	182	36.2
RA20-88-2	両扉	800	800	200	720	720	182	39.5
RA20-88-2C	両扉	800	800	200	720	720	182	39.5
RA20-810-1	片扉	800	1,000	200	720	920	176	44.7
RA20-810-1C	片扉	800	1,000	200	720	920	176	44.7
RA20-810-2	両扉	800	1,000	200	720	920	176	45.9
RA20-810-2C	両扉	800	1,000	200	720	920	176	45.9
RA20-812-1	片扉	800	1,200	200	720	1,120	176	52.7
RA20-812-1C	片扉	800	1,200	200	720	1,120	176	52.7
RA20-812-2	両扉	800	1,200	200	720	1,120	176	53.9
RA20-812-2C	両扉	800	1,200	200	720	1,120	176	53.9
RA20-814-1	片扉	800	1,400	200	720	1,320	176	59.2
RA20-814-1C	片扉	800	1,400	200	720	1,320	176	59.2
RA20-816-1	片扉	800	1,600	200	720	1,520	176	67.0
RA20-816-1C	片扉	800	1,600	200	720	1,520	176	67.0
RA20-106-2	両扉	1,000	600	200	920	520	176	35.7
RA20-106-2C	両扉	1,000	600	200	920	520	176	35.7
RA20-108-2	両扉	1,000	800	200	920	720	176	45.6
RA20-108-2C	両扉	1,000	800	200	920	720	176	45.6
RA20-1010-2	両扉	1,000	1,000	200	920	920	176	55.5
RA20-1010-2C	両扉	1,000	1,000	200	920	920	176	55.5
RA20-1012-2	両扉	1,000	1,200	200	920	1,120	176	65.4
RA20-1012-2C	両扉	1,000	1,200	200	920	1,120	176	65.4
RA20-1014-2	両扉	1,000	1,400	200	920	1,320	176	73.7
RA20-1014-2C	両扉	1,000	1,400	200	920	1,320	176	73.7
RA20-1016-2	両扉	1,000	1,600	200	920	1,520	176	83.4
RA20-1016-2C	両扉	1,000	1,600	200	920	1,520	176	83.4
RA20-126-2	両扉	1,200	600	200	1,120	520	176	43.6
RA20-126-2C	両扉	1,200	600	200	1,120	520	176	43.6
RA20-128-2	両扉	1,200	800	200	1,120	720	176	53.6
RA20-128-2C	両扉	1,200	800	200	1,120	720	176	53.6
RA20-1210-2	両扉	1,200	1,000	200	1,120	920	176	65.2
RA20-1210-2C	両扉	1,200	1,000	200	1,120	920	176	65.2
RA20-1212-2	両扉	1,200	1,200	200	1,120	1,120	176	76.9
RA20-1212-2C	両扉	1,200	1,200	200	1,120	1,120	176	76.9
RA20-1214-2	両扉	1,200	1,400	200	1,120	1,320	176	86.7
RA20-1214-2C	両扉	1,200	1,400	200	1,120	1,320	176	86.7
RA20-1410-2	両扉	1,400	1,000	200	1,320	920	176	73.3
RA20-1410-2C	両扉	1,400	1,000	200	1,320	920	176	73.3
RA20-1412-2	両扉	1,400	1,200	200	1,320	1,120	176	86.5
RA20-1412-2C	両扉	1,400	1,200	200	1,320	1,120	176	86.5
RA20-1414-2	両扉	1,400	1,400	200	1,320	1,320	176	99.8
RA20-1414-2C	両扉	1,400	1,400	200	1,320	1,320	176	99.8

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
※ 両扉の合わせ部の有効フカサは上記有効フカサより43mm引いた寸法となります。
※ 床面設置の場合は、キャビネットフカサの浅いもの、高さの高いものについて、また機器の取付位置、質量などにより転倒のおそれがありますので、必要に応じてキャビネットの底面に加え、背面で固定してください。

穴加工サービス

商品仕様に戻る

立体図、展開図

立体図	展開図(一例)

加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

穴加工パターン種類

パターン	種類
丸穴
	丸穴（タップは基板のみ）	長丸穴	丸穴ねじ下穴 2個付き	丸穴ねじ下穴 2個付き	丸穴ねじ下穴 3個付き（PCD限定）	丸穴ねじ下穴 4個付き	丸穴ねじ下穴 4個付き（PCD限定）	長丸穴ねじ下穴 2個付き

	丸穴上下	丸穴3個（PCD限定）	丸穴4個	丸穴4個（PCD限定）	回転灯等取付き穴1	回転灯等取付き穴2
	丸穴上下	丸穴3個（PCD限定）	丸穴4個	丸穴4個（PCD限定）	回転灯等取付き穴1	回転灯等取付き穴2
角穴
	角穴	角穴ねじ下穴 2個付き	角穴ねじ下穴 2個付き（対角左上）	角穴ねじ下穴 2個付き（対角右上）	角穴ねじ下穴 4個付き	角穴ねじ下穴 6個付き	角穴ねじ下穴 8個付き	角穴ねじ下穴上下8個付き

	角穴ねじ下穴 10個付き	R付き角穴	R付き角穴ねじ下穴 2個付き	R付き角穴ねじ下穴 4個付き	変形角穴ねじ下穴 3個付き	変形角穴ねじ下穴 4個付き	インバータ操作パネル等取付き穴	インバータ操作パネル等取付き穴2
複合穴
	ダルマ穴	直角キー溝	D穴	ダブルD穴	Dサブ等	直角キー溝付き
		付き丸穴			取付き穴	丸穴2

[ ! ] ビス穴は、キリ穴となります。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
[ ! ] 基盤のみ下記サイズのタップ穴指定が可能です。（すべてタップ加工済み）
M3:2.5mm、M4:3.2mm、M5:4.1mm

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

保護機能(耐環境性)

塗装色

扉形式

RoHS?

最小発注数量

300	300	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
300	300	IP54	クリーム（2.5Y9/1）	片扉	-	1個
300	400	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
300	400	IP54	クリーム（2.5Y9/1）	片扉	-	1個
400	300	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
400	300	IP54	クリーム（2.5Y9/1）	片扉	10	1個
400	400	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
400	400	IP54	クリーム（2.5Y9/1）	片扉	-	1個
400	500	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
400	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
400	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
400	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
400	700	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
400	700	IP54	クリーム（2.5Y9/1）	片扉	10	1個
400	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
400	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	300	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	300	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	400	IP54	ライトベージュ（5Y7/1）	片扉	-	1個
500	400	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	500	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	700	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	700	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
500	900	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
500	900	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	400	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	400	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	500	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	700	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	700	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
600	900	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
600	900	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	500	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	500	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	700	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	700	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
700	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
700	800	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
700	800	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
800	600	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
800	600	IP54	クリーム（2.5Y9/1）	片扉	10	1個
800	800	IP54	ライトベージュ（5Y7/1）	片扉	10	1個
800	800	IP54	クリーム（2.5Y9/1）	片扉	10	1個
800	800	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
800	800	IP4X	クリーム（2.5Y9/1）	両扉	10	1個
1000	1000	IP4X	ライトベージュ（5Y7/1）	両扉	10	1個
1000	1000	IP4X	クリーム（2.5Y9/1）	両扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

28,690円 ( 31,559円 )	在庫品1日目当日出荷可能
22,470円 ( 24,717円 )	在庫品1日目当日出荷可能
29,980円 ( 32,978円 )	在庫品1日目当日出荷可能
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
36,070円 ( 39,677円 )	在庫品1日目当日出荷可能
24,210円 ( 26,631円 )	3日目
27,500円 ( 30,250円 )	3日目
27,500円 ( 30,250円 )	3日目
29,690円 ( 32,659円 )	5日目
29,690円 ( 32,659円 )	5日目
36,250円 ( 39,875円 )	5日目
36,250円 ( 39,875円 )	5日目
39,570円 ( 43,527円 )	5日目
39,570円 ( 43,527円 )	5日目
24,210円 ( 26,631円 )	3日目
24,210円 ( 26,631円 )	3日目
33,000円 ( 36,300円 )	3日目
27,500円 ( 30,250円 )	3日目
29,690円 ( 32,659円 )	5日目
29,690円 ( 32,659円 )	5日目
32,960円 ( 36,256円 )	5日目
32,960円 ( 36,256円 )	5日目
36,300円 ( 39,930円 )	5日目
36,300円 ( 39,930円 )	5日目
40,710円 ( 44,781円 )	5日目
40,710円 ( 44,781円 )	5日目
43,910円 ( 48,301円 )	5日目
43,910円 ( 48,301円 )	5日目
28,550円 ( 31,405円 )	5日目
28,550円 ( 31,405円 )	5日目
32,960円 ( 36,256円 )	5日目
32,960円 ( 36,256円 )	5日目
38,450円 ( 42,295円 )	5日目
38,450円 ( 42,295円 )	5日目
40,710円 ( 44,781円 )	5日目
40,710円 ( 44,781円 )	5日目
43,970円 ( 48,367円 )	5日目
43,970円 ( 48,367円 )	5日目
48,340円 ( 53,174円 )	5日目
48,340円 ( 53,174円 )	5日目
38,450円 ( 42,295円 )	5日目
38,450円 ( 42,295円 )	5日目
40,710円 ( 44,781円 )	5日目
40,710円 ( 44,781円 )	5日目
43,970円 ( 48,367円 )	5日目
43,970円 ( 48,367円 )	5日目
48,340円 ( 53,174円 )	5日目
48,340円 ( 53,174円 )	5日目
51,700円 ( 56,870円 )	5日目
51,700円 ( 56,870円 )	5日目
43,970円 ( 48,367円 )	5日目
43,970円 ( 48,367円 )	5日目
52,800円 ( 58,080円 )	5日目
52,800円 ( 58,080円 )	5日目
54,920円 ( 60,412円 )	5日目
54,920円 ( 60,412円 )	5日目
76,930円 ( 84,623円 )	5日目
76,930円 ( 84,623円 )	5日目

基本情報

基本情報

水切構造、防塵・防水パッキン付の制御盤キャビネット
【特長】
・左右に連結が可能。
・機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用（キーNo.N200）。
・防塵・防水形キャビネット、中型タイプ。
【用途】
・片扉:屋内屋外兼用。
・両扉:屋内用。

ご注意

基板に穴加工がある場合、鉄製基板の塗装色はキャビネットの塗装色と同色、方眼目盛はなしとなります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
3DCADデータのご用意はございません。
日東工業製のボックスは特注には対応しておりません。特注をご希望の場合はミスミ製品を検討ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【作画ソフトDL無料】ミスミオリジナルタッチパネル GX8シリーズ 4.3～15インチ
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mmのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

再稼働用に使用しています

満足度：5.02023/10/25

電気系を全て取り外し保存していた5トン油圧プレスを再稼働するための制御盤として使用しています。この商品にリレーなどを組み...もっと読む

0人が参考にしています。

制御盤を外部に設置する場合に利用

満足度：5.02019/08/25

深さ200ｍｍなのでｗ、ｈのサイズがあえばほぼどこでも取り付けられます。外部設置なので雨水の侵入だけが心配なのでこれを...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ250mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ160mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ300mm	【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ120mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ200mm
メーカー	日東工業	日東工業	日東工業	日東工業	日東工業	日東工業
通常価格	21,980円-	28,620円 -	14,320円 -	31,840円 -	13,180円 -	14,320円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	4日目〜	在庫品1日目〜	在庫品1日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
外形寸法D 奥行(厚み)(mm)	200	250	160	300	120	200
穴加工対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル
