塗装色	ライトベージュ塗装（5Y7/1）LB色（日塗工J25-70B）
材質	鉄
取付基板	鉄製基板（2.3mm）　クリーム塗装（2.5Y8/2）
キャビネット板厚	扉1.6mm　ボデー1.6mm
ハンドル	防水平面ハンドル（H-85）（キーNo.N200：2コ）
扉形式	片扉（下開き）

この商品の特長

保護等級屋内用 IP53
（カテゴリー2）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性10,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

鍵番号違い対応
組み替え対応により、鍵番号の変更が可能。変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（RA-Y）

ボデー/蝶番/ステー/防水平面ハンドル（H－85）/扉/パッキン/鉄製基板/ボルトホルダー/接地端子（M8）。

PUSHボタンを押す。
取手を表示方向にまわす。

この商品の寸法図

フカサ : 160mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサmm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサmm	製品質量 kg
RA16-63Y	600	300	160	520	220	142	12.4
RA16-64Y	600	400	160	520	320	142	15.5
RA16-83Y	800	300	160	720	220	142	15.9
RA16-84Y	800	400	160	720	320	142	20.0
RA16-104Y	1,000	400	160	920	320	136	24.9
RA16-124Y	1,200	400	160	1,120	320	136	29.4

フカサ : 200mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサmm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサmm	製品質量 kg
RA20-63Y	600	300	200	520	220	182	13.3
RA20-64Y	600	400	200	520	320	182	16.7
RA20-83Y	800	300	200	720	220	182	17.1
RA20-84Y	800	400	200	720	320	182	21.3
RA20-104Y	1,000	400	200	920	320	176	26.1
RA20-124Y	1,200	400	200	1,120	320	176	31.0

フカサ : 250mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサmm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサmm	製品質量 kg
RA25-63Y	600	300	250	520	220	232	14.4
RA25-64Y	600	400	250	520	320	232	18.0
RA25-83Y	800	300	250	720	220	232	18.5
RA25-84Y	800	400	250	720	320	232	22.8
RA25-104Y	1,000	400	250	920	320	226	27.9
RA25-124Y	1,200	400	250	1,120	320	226	33.0

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

RoHS?

最小発注数量

600	300	160	10	1個
600	400	160	10	1個
800	300	160	10	1個
800	400	160	10	1個
1000	400	160	10	1個
1200	400	160	10	1個
600	300	200	10	1個
600	400	200	10	1個
800	300	200	10	1個
800	400	200	10	1個
1000	400	200	10	1個
1200	400	200	10	1個
600	300	250	10	1個
600	400	250	10	1個
800	300	250	10	1個
800	400	250	10	1個
1000	400	250	10	1個
1200	400	250	10	1個

通常単価(税別) (税込単価)	通常出荷日

27,510円 ( 30,261円 )	3日目
31,870円 ( 35,057円 )	3日目
31,860円 ( 35,046円 )	3日目
37,420円 ( 41,162円 )	3日目
41,820円 ( 46,002円 )	3日目
46,030円 ( 50,633円 )	3日目
29,710円 ( 32,681円 )	3日目
31,840円 ( 35,024円 )	3日目
32,990円 ( 36,289円 )	3日目
39,610円 ( 43,571円 )	3日目
43,990円 ( 48,389円 )	3日目
48,320円 ( 53,152円 )	3日目
31,850円 ( 35,035円 )	3日目
32,970円 ( 36,267円 )	3日目
32,930円 ( 36,223円 )	3日目
40,660円 ( 44,726円 )	3日目
47,340円 ( 52,074円 )	3日目
50,560円 ( 55,616円 )	3日目

詳細情報

基本情報

基本情報

防塵・防水パッキン付の制御盤キャビネット
【特長】
・防水平面ハンドル付、水切構造。
・製造ラインの下部で使用可能な横長タイプのキャビネット。
・扉はステー付で開角度は約95°。
・機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用（キーNo.N200）。
【用途】
・屋内用、防塵防水形キャビネット、中型タイプ。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

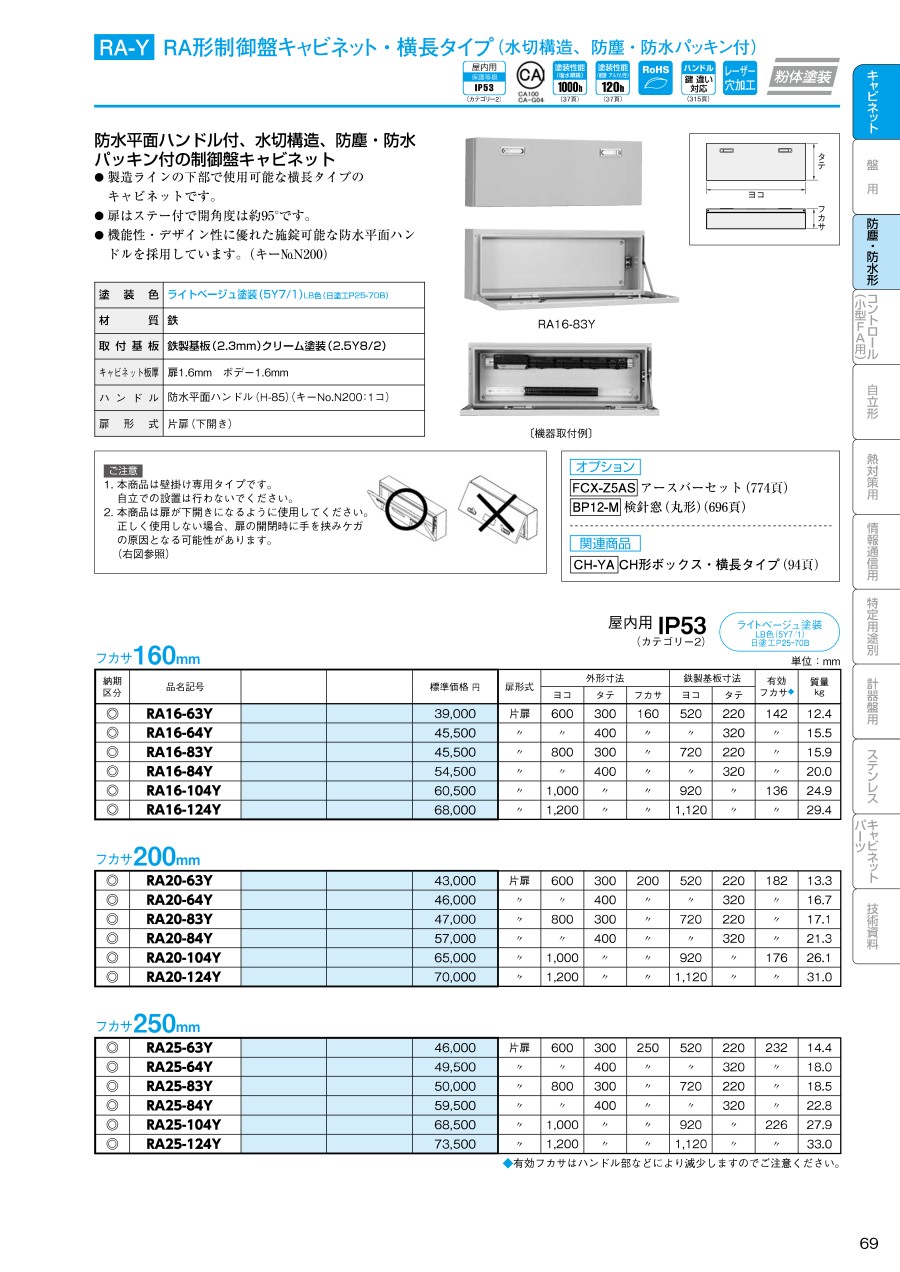

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
