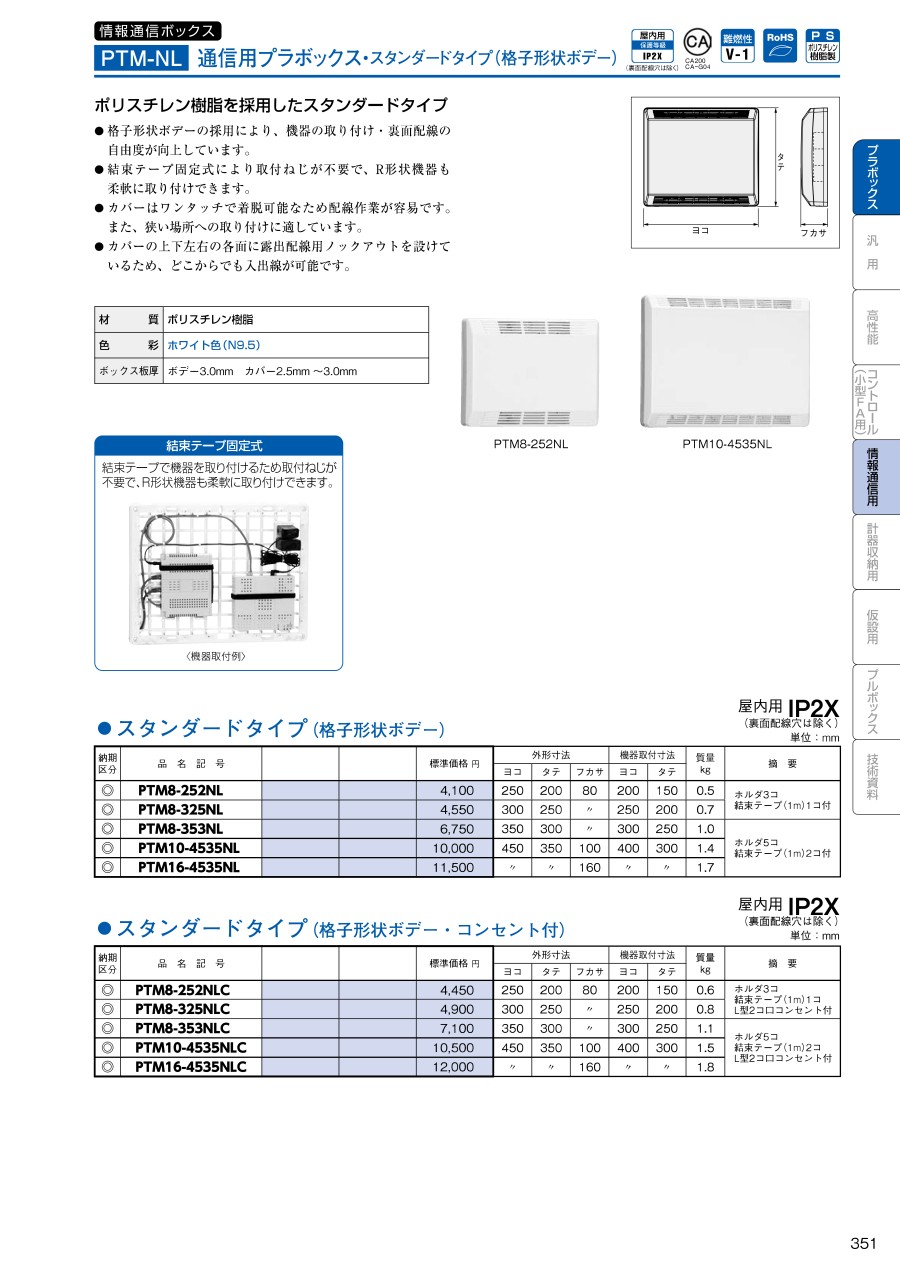

PTM-NL 通信用プラボックス スタンダードタイプ（格子形状ボデー）
- 通常単価(税別)
- 3,730円～9,220円
- 税込単価
- 4,103円～10,142円
ポリスチレン樹脂製タイプのボックス。【特長】・格子形状ボデーの採用により、機器...
詳細情報を確認する商品仕様
PTM-NL 通信用プラボックス・スタンダードタイプ（格子形状ボデー）の仕様
PTM8-252NLの外観
PTM10-4535NLの外観
通信用プラボックスの外形図
- 設置場所：屋内用
- IP規格：IP2X（裏面配線穴は除く）
- 難燃性：V-1
- CA200、CA-G04適合
- 材質：ポリスチレン樹脂
- 色彩：ホワイト色（N9.5）
- ボックス板厚：ボデー3.0mm カバー2.5～3.0mm
スタンダードタイプ（格子形状ボデー）
| 品名記号 | 外形寸法mm | 機器取付寸法mm | 摘要 | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||
| PTM8-252NL | 250 | 200 | 80 | 200 | 150 | ホルダ3コ、結束テープ（1m）1コ付 | 0.5 |
| PTM8-325NL | 300 | 250 | 80 | 250 | 200 | 0.7 | |
| PTM8-353NL | 350 | 300 | 80 | 300 | 250 | ホルダ5コ、結束テープ（1m）2コ付 | 1.0 |
| PTM10-4535NL | 450 | 350 | 100 | 400 | 300 | 1.4 | |
| PTM16-4535NL | 450 | 350 | 160 | 400 | 300 | 1.7 | |
スタンダードタイプ（格子形状ボデー・コンセント付）
| 品名記号 | 外形寸法mm | 機器取付寸法mm | 摘要 | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||
| PTM8-252NLC | 250 | 200 | 80 | 200 | 150 | ホルダ3コ、結束テープ（1m）1コ、L型2コ口コンセント付 | 0.6 |
| PTM8-325NLC | 300 | 250 | 80 | 250 | 200 | 0.8 | |
| PTM8-353NLC | 350 | 300 | 80 | 300 | 250 | ホルダ5コ、結束テープ（1m）2コ、L型2コ口コンセント付 | 1.1 |
| PTM10-4535NLC | 450 | 350 | 100 | 400 | 300 | 1.5 | |
| PTM16-4535NLC | 450 | 350 | 160 | 400 | 300 | 1.8 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,730円 ( 4,103円 ) | 3日目 |
4,060円 ( 4,466円 ) | 3日目 |
4,050円 ( 4,455円 ) | 3日目 |
4,170円 ( 4,587円 ) | 3日目 |
5,260円 ( 5,786円 ) | 3日目 |
5,930円 ( 6,523円 ) | 3日目 |
7,690円 ( 8,459円 ) | 3日目 |
7,690円 ( 8,459円 ) | 3日目 |
9,220円 ( 10,142円 ) | 3日目 |
8,790円 ( 9,669円 ) | 3日目 |
詳細情報
基本情報
ポリスチレン樹脂製タイプのボックス。
【特長】
・格子形状ボデーの採用により、機器の取付け・裏面配線の自由度が向上。
・結束テープ固定式により取付ねじが不要で、R形状機器も柔軟に取付けできる。
・カバーはワンタッチで着脱可能なため配線作業が容易。また、狭い場所への取付けに最適。
・カバーの上下左右の各面に露出配線用ノックアウトを設けているため、どこからでも入出線が可能。
【用途】
・情報通信用ボックスとして。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
