PBC 蝶番付ポリカボックス 透明カバー付
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 16,450円～36,230円特別価格
- 税込単価
- 18,095円～39,853円特別価格
防塵・防水構造の軽くて強いコンパクト樹脂製ボックス【特長】・蝶番開閉式ですので...
詳細情報を確認する商品仕様
PBC・蝶番付ポリカボックス透明カバー付
| 材質 | ポリカーボネート樹脂 |
|---|---|
| 色彩 | 扉：透明またはグレー色（2.5PB9/2近似） ボデー：グレー色（2.5PB9/2近似） |
| 取付基板 | 鉄製基板（1.6mm） |
| ボックス板厚 | 扉3.0～4.0mm ボデー4.5～5.0mm |
| 扉 | 蝶番式（樹脂製） |
この商品の特長
保護等級 屋内用 IP65
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
難燃性 V0
アメリカの保険機関規格UL94による樹脂の難燃性レベルを表す。
ポリカーボネート樹脂製
分解図（PBC）
ボデー/取付方法/パチン錠（樹脂製）/鉄製基板/扉
この商品の寸法図
製品一覧表
| 品名記号 | 外形寸法 mm | 基板寸法 mm | 有効フカサ mm | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||
| PBC18-2030 | 198 | 300 | 182 | 170 | 270 | 164 | 2.1 |
| PBC18-3020 | 300 | 198 | 182 | 270 | 170 | 164 | 2.2 |
| PBC18-3030 | 300 | 300 | 182 | 270 | 270 | 164 | 3.1 |
| PBC18-3040 | 300 | 400 | 182 | 270 | 370 | 164 | 4.6 |
| PBC18-4030 | 400 | 300 | 182 | 370 | 270 | 164 | 4.6 |
| PBC20-4050 | 400 | 500 | 202 | 370 | 470 | 183 | 6.0 |
| PBC20-5040 | 500 | 400 | 202 | 470 | 370 | 183 | 6.0 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,450円12,337円 ( 13,571円 ) | 在庫品1日目当日出荷可能 |
16,450円 ( 18,095円 ) | 在庫品1日目当日出荷可能 |
21,990円 ( 24,189円 ) | 在庫品1日目当日出荷可能 |
27,470円 ( 30,217円 ) | 在庫品1日目当日出荷可能 |
27,470円 ( 30,217円 ) | 3日目 |
36,230円 ( 39,853円 ) | 3日目 |
36,230円 ( 39,853円 ) | 3日目 |
詳細情報
基本情報
防塵・防水構造の軽くて強いコンパクト樹脂製ボックス
【特長】
・蝶番開閉式ですので内部機器の監視が容易です。
・保護等級IP65
【用途】
・屋内用コントロールボックス、電子機器収納箱、端子箱として、ご利用ください。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

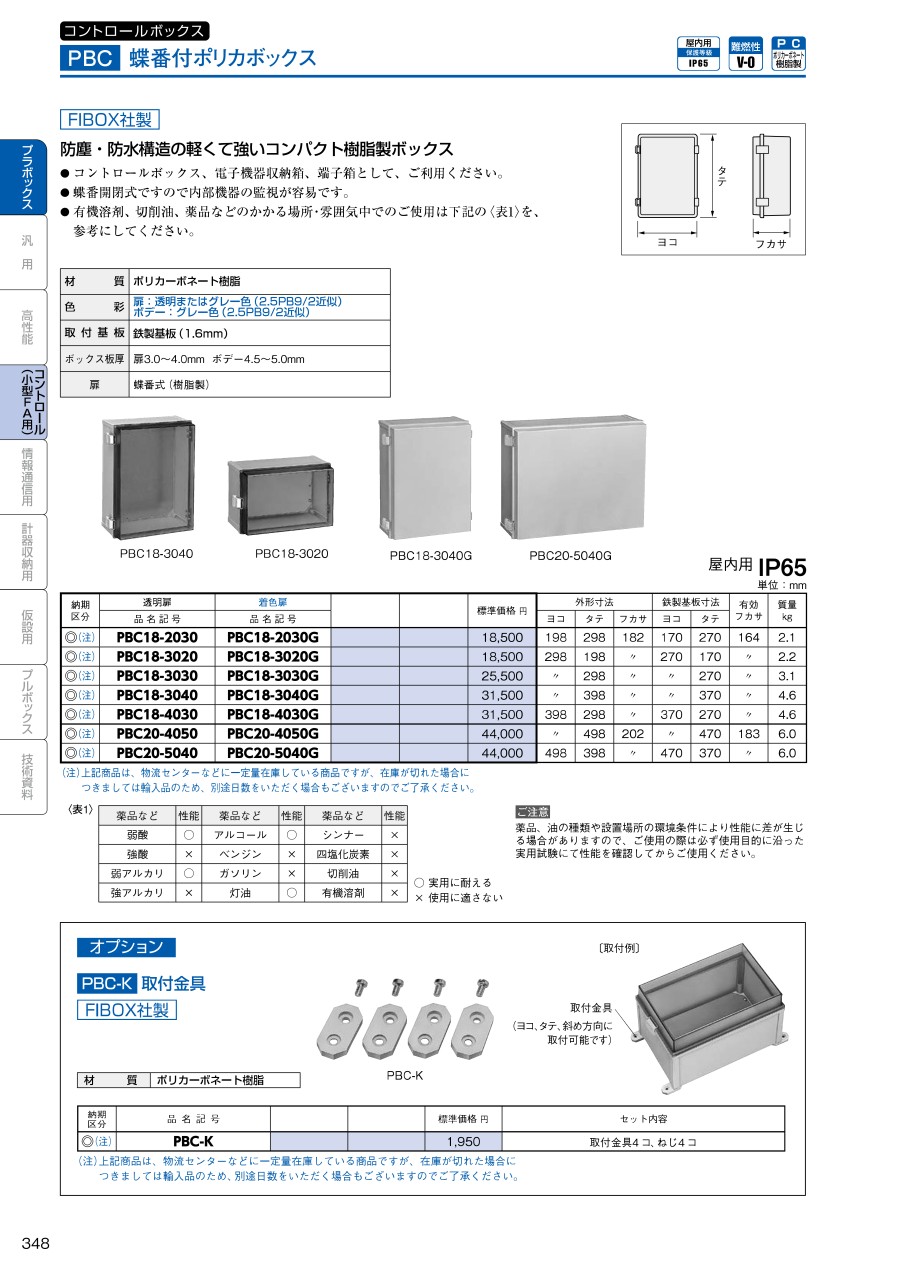

カタログ
