［OE-LDB］屋外用熱対策自立キャビネット・ルーバー・遮光板付タイプ
- 通常単価(税別)
- 166,630円～322,950円
- 税込単価
- 183,293円～355,245円
通常出荷日：9日目
放熱用換気口付の屋外用熱対策自立キャビネット/ルーバー/遮光板付タイプ。【特長】・両側面、扉面、背面の...
詳細を確認- 遮光板背面は本体に組付けずに同梱していますのでお客様組付けとなります。
- 斜め下からの風雨などにさらされる場所（高所など）へのご使用はお避けください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が26型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
製品イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
製品仕様
（単位：mm）
寸法図
| 品名記号 | 扉形式 | 外形寸法 | アイボルト含寸法タテ | 鉄製基板寸法 | 有効フカサ※ | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||||
| OE35-78LDB | 片扉 | 786 | 921 | 436 | 965 | 620 | 720 | 330 | 98 |
| OE35-710LDB | 片扉 | 786 | 1,121 | 436 | 1,165 | 620 | 920 | 324 | 114 |
| OE35-712LDB | 片扉 | 786 | 1,321 | 436 | 1,365 | 620 | 1,120 | 324 | 142 |
| OE35-714LDB | 片扉 | 786 | 1,521 | 436 | 1,569 | 580 | 1,280 | 324 | 152 |
| OE35-716LDB | 片扉 | 786 | 1,721 | 436 | 1,769 | 580 | 1,480 | 324 | 169 |
| OE35-719LDB | 片扉 | 786 | 2,021 | 436 | 2,069 | 580 | 1,780 | 324 | 194 |
| OE35-816LDB | 片扉 | 886 | 1,721 | 436 | 1,769 | 680 | 1,480 | 324 | 187 |
| OE35-819LDB | 片扉 | 886 | 2,021 | 436 | 2,069 | 680 | 1,780 | 324 | 220 |
| OE50-710LDB | 片扉 | 786 | 1,121 | 586 | 1,169 | 620 | 920 | 474 | 131 |
| OE50-712LDB | 片扉 | 786 | 1,321 | 586 | 1,369 | 620 | 1,120 | 474 | 152 |
| OE50-714LDB | 片扉 | 786 | 1,521 | 586 | 1,569 | 580 | 1,280 | 474 | 174 |
| OE50-816LDB | 片扉 | 886 | 1,721 | 586 | 1,778 | 680 | 1,480 | 474 | 211 |
| OE50-819LDB | 片扉 | 886 | 2,021 | 586 | 2,078 | 680 | 1,780 | 474 | 246 |
- ※ クリーム塗装は品名記号の末尾に（C）が付きます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
166,630円 ( 183,293円 ) | 9日目 |
166,630円 ( 183,293円 ) | 9日目 |
182,480円 ( 200,728円 ) | 9日目 |
182,480円 ( 200,728円 ) | 9日目 |
206,630円 ( 227,293円 ) | 9日目 |
206,630円 ( 227,293円 ) | 9日目 |
227,830円 ( 250,613円 ) | 9日目 |
227,830円 ( 250,613円 ) | 9日目 |
227,270円 ( 249,997円 ) | 9日目 |
227,270円 ( 249,997円 ) | 9日目 |
274,780円 ( 302,258円 ) | 9日目 |
274,780円 ( 302,258円 ) | 9日目 |
257,840円 ( 283,624円 ) | 9日目 |
257,840円 ( 283,624円 ) | 9日目 |
294,210円 ( 323,631円 ) | 9日目 |
294,210円 ( 323,631円 ) | 9日目 |
199,840円 ( 219,824円 ) | 9日目 |
199,840円 ( 219,824円 ) | 9日目 |
230,180円 ( 253,198円 ) | 9日目 |
230,180円 ( 253,198円 ) | 9日目 |
244,620円 ( 269,082円 ) | 9日目 |
244,620円 ( 269,082円 ) | 9日目 |
300,270円 ( 330,297円 ) | 9日目 |
300,270円 ( 330,297円 ) | 9日目 |
322,950円 ( 355,245円 ) | 9日目 |
322,950円 ( 355,245円 ) | 9日目 |
詳細情報
基本情報
放熱用換気口付の屋外用熱対策自立キャビネット/ルーバー/遮光板付タイプ。
【特長】
・両側面、扉面、背面の遮光板で屋外での直射日光による内部温度上昇を抑制
・遮光板に換気口を設け、放熱効果を高めています
・ルーバー部は遮光板で覆われていますので雨が入りにくい構造です。また、金網が付いています
・屋根の傾斜方向が変更可能です
・機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用しています
ご注意
- 遮光板背面は本体に組付けずに同梱していますのでお客様組付けとなります。
- 斜め下からの風雨などにさらされる場所（高所など）へのご使用はお避けください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

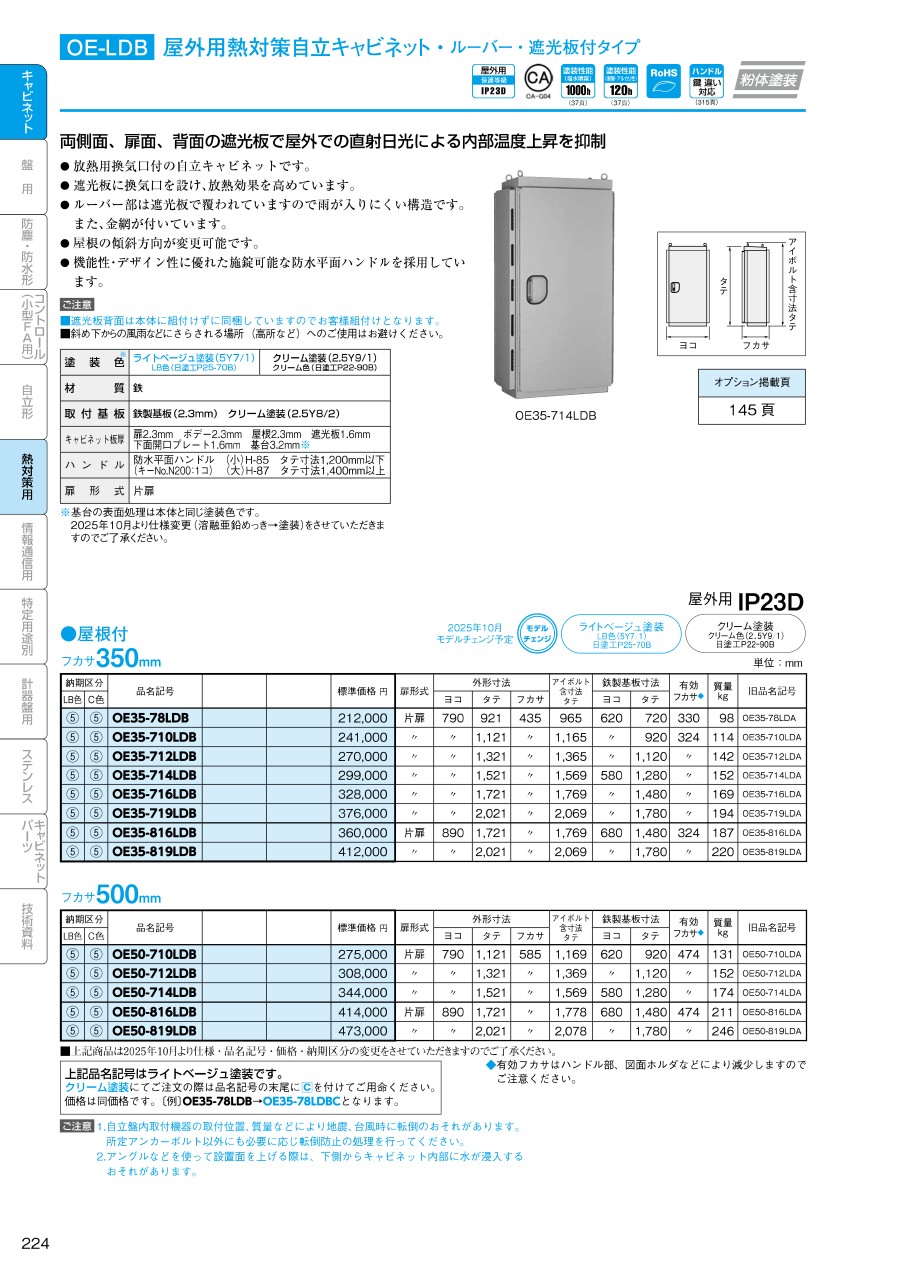

カタログ
