塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工J25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工J22-90B）
材質	鉄
取付基板	OASタイプ［鉄製基板（1.6mm）］　クリーム塗装（2.5Y8/2）
取付基板	OABタイプ［木製基板（15mm）］
キャビネット板厚	扉1.2mm　ボデー1.2mm
ハンドル	小型平面ハンドル（キーNo.N200:1コ）
扉形式	片扉

この商品の特長

保護等級屋外用 IP44

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

ホルムアルデヒド

F☆☆☆☆
建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限。
JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを表示。

鍵番号違い対応

組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

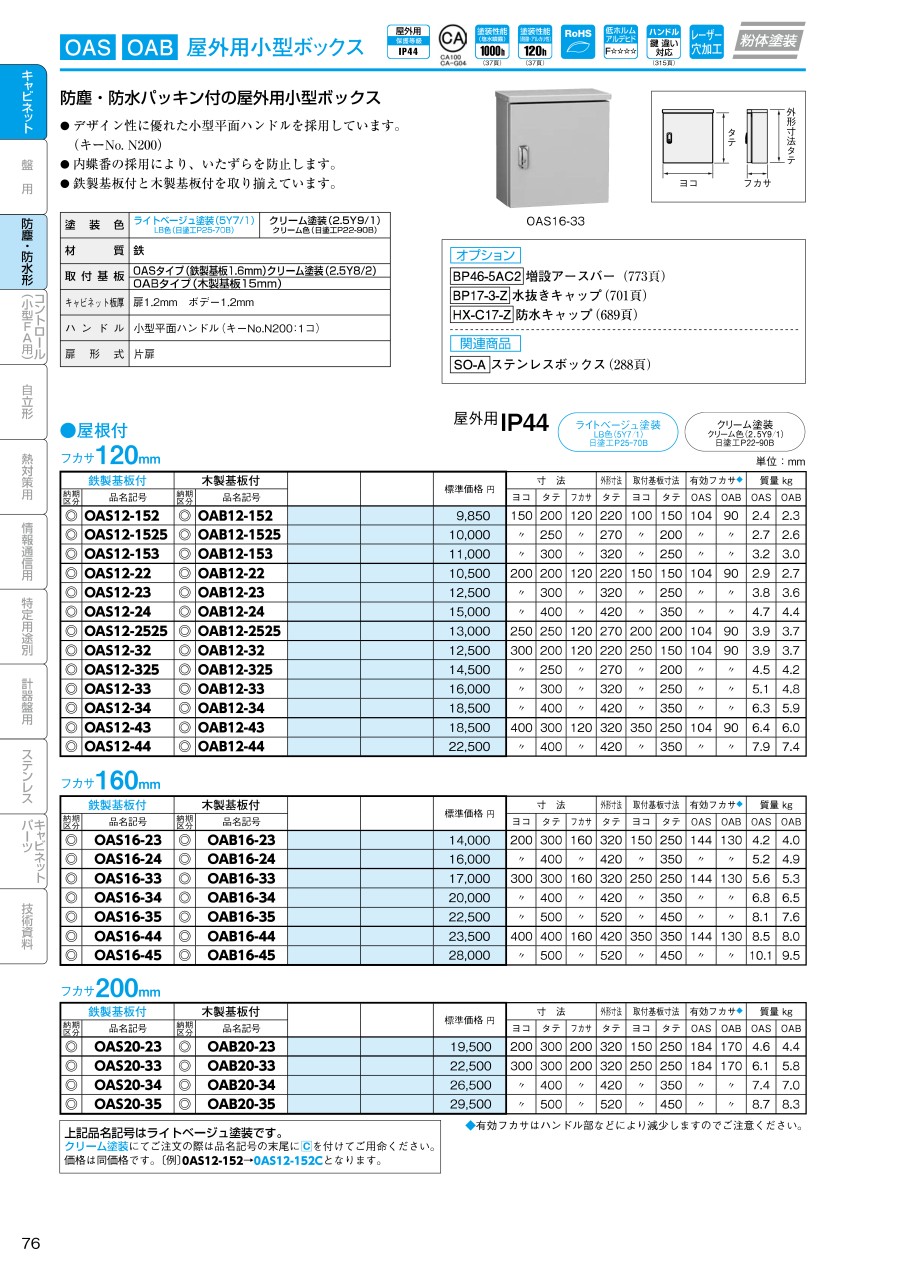

分解図（OAS・OAB）

屋根/ボデー/基板取付金具/アースねじ（M6）/鉄製基板（OAS）/木製基板（OAB）/溶接ボルト（M5×10）（キャップ付）
/小型平面ハンドル/扉/蝶番ピン/Eリング

外形図

この商品の寸法図

規格表

鉄製基板付/フカサ：120mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
OAS12-152	150	200	120	220	100	150	104	2.4
OAS12-152C	150	200	120	220	100	150	104	2.4
OAS12-1525	150	250	120	270	100	200	104	2.7
OAS12-1525C	150	250	120	270	100	200	104	2.7
OAS12-153	150	300	120	320	100	250	104	3.2
OAS12-153C	150	300	120	320	100	250	104	3.2
OAS12-22	200	200	120	220	150	150	104	2.9
OAS12-22C	200	200	120	220	150	150	104	2.9
OAS12-23	200	300	120	320	150	250	104	3.8
OAS12-23C	200	300	120	320	150	250	104	3.8
OAS12-24	200	400	120	420	150	350	104	4.7
OAS12-24C	200	400	120	420	150	350	104	4.7
OAS12-2525	250	250	120	270	200	200	104	3.9
OAS12-2525C	250	250	120	270	200	200	104	3.9
OAS12-32	300	200	120	220	250	150	104	3.9
OAS12-32C	300	200	120	220	250	150	104	3.9
OAS12-325	300	250	120	270	250	200	104	4.5
OAS12-325C	300	250	120	270	250	200	104	4.5
OAS12-33	300	300	120	320	250	250	104	5.1
OAS12-33C	300	300	120	320	250	250	104	5.1
OAS12-34	300	400	120	420	250	350	104	6.3
OAS12-34C	300	400	120	420	250	350	104	6.3
OAS12-43	400	300	120	320	350	250	104	6.4
OAS12-43C	400	300	120	320	350	250	104	6.4
OAS12-44	400	400	120	420	350	350	104	7.9
OAS12-44C	400	400	120	420	350	350	104	7.9

鉄製基板付/フカサ：160mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
OAS16-23	200	300	160	320	150	250	144	4.2
OAS16-23C	200	300	160	320	150	250	144	4.2
OAS16-24	200	400	160	420	150	350	144	5.2
OAS16-24C	200	400	160	420	150	350	144	5.2
OAS16-33	300	300	160	320	250	250	144	5.6
OAS16-33C	300	300	160	320	250	250	144	5.6
OAS16-34	300	400	160	420	250	350	144	6.8
OAS16-34C	300	400	160	420	250	350	144	6.8
OAS16-35	300	500	160	520	250	450	144	8.1
OAS16-35C	300	500	160	520	250	450	144	8.1
OAS16-44	400	400	160	420	350	350	144	8.5
OAS16-44C	400	400	160	420	350	350	144	8.5
OAS16-45	400	500	160	520	350	450	144	10.1
OAS16-45C	400	500	160	520	350	450	144	10.1

鉄製基板付/フカサ：200mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
OAS20-23	200	300	200	320	150	250	184	4.6
OAS20-23C	200	300	200	320	150	250	184	4.6
OAS20-33	300	300	200	320	250	250	184	6.1
OAS20-33C	300	300	200	320	250	250	184	6.1
OAS20-34	300	400	200	420	250	350	184	7.4
OAS20-34C	300	400	200	420	250	350	184	7.4
OAS20-35	300	500	200	520	250	450	184	8.7
OAS20-35C	300	500	200	520	250	450	184	8.7

木製基板付/フカサ：120mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
OAB12-152	150	200	120	220	100	150	90	2.3
OAB12-152C	150	200	120	220	100	150	90	2.3
OAB12-1525	150	250	120	270	100	200	90	2.6
OAB12-1525C	150	250	120	270	100	200	90	2.6
OAB12-153	150	300	120	320	100	250	90	3.0
OAB12-153C	150	300	120	320	100	250	90	3.0
OAB12-22	200	200	120	220	150	150	90	2.7
OAB12-22C	200	200	120	220	150	150	90	2.7
OAB12-23	200	300	120	320	150	250	90	3.6
OAB12-23C	200	300	120	320	150	250	90	3.6
OAB12-24	200	400	120	420	150	350	90	4.4
OAB12-24C	200	400	120	420	150	350	90	4.4
OAB12-2525	250	250	120	270	200	200	90	3.7
OAB12-2525C	250	250	120	270	200	200	90	3.7
OAB12-32	300	200	120	220	250	150	90	3.7
OAB12-32C	300	200	120	220	250	150	90	3.7
OAB12-325	300	250	120	270	250	200	90	4.2
OAB12-325C	300	250	120	270	250	200	90	4.2
OAB12-33	300	300	120	320	250	250	90	4.8
OAB12-33C	300	300	120	320	250	250	90	4.8
OAB12-34	300	400	120	420	250	350	90	5.9
OAB12-34C	300	400	120	420	250	350	90	5.9
OAB12-43	400	300	120	320	350	250	90	6.0
OAB12-43C	400	300	120	320	350	250	90	6.0
0AB12-44	400	400	120	420	350	350	90	7.4
OAB12-44C	400	400	120	420	350	350	90	7.4

木製基板付/フカサ：160mm

品名記号	寸法mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
OAB16-23	200	300	160	320	150	250	130	4.0
OAB16-23C	200	300	160	320	150	250	130	4.0
OAB16-24	200	400	160	420	150	350	130	4.9
OAB16-24C	200	400	160	420	150	350	130	4.9
OAB16-33	300	300	160	320	250	250	130	5.3
OAB16-33C	300	300	160	320	250	250	130	5.3
OAB16-34	300	400	160	420	250	350	130	6.5
OAB16-34C	300	400	160	420	250	350	130	6.5
OAB16-35	300	500	160	520	250	450	130	7.6
OAB16-35C	300	500	160	520	250	450	130	7.6
OAB16-44	400	400	160	420	350	350	130	8.0
OAB16-44C	400	400	160	420	350	350	130	8.0
OAB16-45	400	500	160	520	350	450	130	9.5
OAB16-45C	400	500	160	520	350	450	130	9.5

木製基板付/フカサ：200mm

品名記号	寸法mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
OAB20-23	200	300	200	320	150	250	170	4.4
OAB20-23C	200	300	200	320	150	250	170	4.4
OAB20-33	300	300	200	320	250	250	170	5.8
OAB20-33C	300	300	200	320	250	250	170	5.8
OAB20-34	300	400	200	420	250	350	170	7.0
OAB20-34C	300	400	200	420	250	350	170	7.0
OAB20-35	300	500	200	520	250	450	170	8.3
OAB20-35C	300	500	200	520	250	450	170	8.3

※有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

基板・中板

塗装色

板厚（中板）

(mm)

RoHS?

最小発注数量

200	220	120	木製	ライトベージュ（5Y7/1）	15	10	1個
200	220	120	木製	クリーム（2.5Y9/1）	15	10	1個
200	320	120	木製	ライトベージュ（5Y7/1）	15	10	1個
200	320	120	木製	クリーム（2.5Y9/1）	15	10	1個
200	420	120	木製	ライトベージュ（5Y7/1）	15	10	1個
200	420	120	木製	クリーム（2.5Y9/1）	15	10	1個
300	220	120	木製	ライトベージュ（5Y7/1）	15	10	1個
300	220	120	木製	クリーム（2.5Y9/1）	15	10	1個
300	320	120	木製	ライトベージュ（5Y7/1）	15	10	1個
300	320	120	木製	クリーム（2.5Y9/1）	15	10	1個
300	420	120	木製	ライトベージュ（5Y7/1）	15	10	1個
300	420	120	木製	クリーム（2.5Y9/1）	15	10	1個
400	320	120	木製	ライトベージュ（5Y7/1）	15	10	1個
400	320	120	木製	クリーム（2.5Y9/1）	15	10	1個
400	420	120	木製	ライトベージュ（5Y7/1）	15	10	1個
400	420	120	木製	クリーム（2.5Y9/1）	15	10	1個
150	220	120	木製	ライトベージュ（5Y7/1）	15	10	1個
150	270	120	木製	ライトベージュ（5Y7/1）	15	10	1個
150	270	120	木製	クリーム（2.5Y9/1）	15	10	1個
150	220	120	木製	クリーム（2.5Y9/1）	15	10	1個
150	320	120	木製	ライトベージュ（5Y7/1）	15	10	1個
150	320	120	木製	クリーム（2.5Y9/1）	15	10	1個
250	270	120	木製	ライトベージュ（5Y7/1）	15	10	1個
250	270	120	木製	クリーム（2.5Y9/1）	15	10	1個
300	270	120	木製	ライトベージュ（5Y7/1）	15	10	1個
300	270	120	木製	クリーム（2.5Y9/1）	15	10	1個
200	320	160	木製	ライトベージュ（5Y7/1）	15	10	1個
200	320	160	木製	クリーム（2.5Y9/1）	15	10	1個
200	420	160	木製	ライトベージュ（5Y7/1）	15	10	1個
200	420	160	木製	クリーム（2.5Y9/1）	15	10	1個
300	320	160	木製	ライトベージュ（5Y7/1）	15	10	1個
300	320	160	木製	クリーム（2.5Y9/1）	15	10	1個
300	420	160	木製	ライトベージュ（5Y7/1）	15	10	1個
300	420	160	木製	クリーム（2.5Y9/1）	15	10	1個
300	520	160	木製	ライトベージュ（5Y7/1）	15	10	1個
300	520	160	木製	クリーム（2.5Y9/1）	15	10	1個
400	420	160	木製	ライトベージュ（5Y7/1）	15	10	1個
400	420	160	木製	クリーム（2.5Y9/1）	15	10	1個
400	520	160	木製	ライトベージュ（5Y7/1）	15	10	1個
400	520	160	木製	クリーム（2.5Y9/1）	15	10	1個
200	320	200	木製	ライトベージュ（5Y7/1）	15	10	1個
200	320	200	木製	クリーム（2.5Y9/1）	15	10	1個
300	320	200	木製	ライトベージュ（5Y7/1）	15	10	1個
300	320	200	木製	クリーム（2.5Y9/1）	15	10	1個
300	420	200	木製	ライトベージュ（5Y7/1）	15	10	1個
300	420	200	木製	クリーム（2.5Y9/1）	15	10	1個
300	520	200	木製	ライトベージュ（5Y7/1）	15	10	1個
300	520	200	木製	クリーム（2.5Y9/1）	15	10	1個
200	220	120	鉄製	ライトベージュ（5Y7/1）	1.6	10	1個
200	220	120	鉄製	クリーム（2.5Y9/1）	1.6	10	1個
200	320	120	鉄製	ライトベージュ（5Y7/1）	1.6	10	1個
200	320	120	鉄製	クリーム（2.5Y9/1）	1.6	10	1個
200	420	120	鉄製	ライトベージュ（5Y7/1）	1.6	10	1個
200	420	120	鉄製	クリーム（2.5Y9/1）	1.6	10	1個
300	220	120	鉄製	ライトベージュ（5Y7/1）	1.6	10	1個
300	220	120	鉄製	クリーム（2.5Y9/1）	1.6	10	1個
300	320	120	鉄製	ライトベージュ（5Y7/1）	1.6	10	1個
300	320	120	鉄製	クリーム（2.5Y9/1）	1.6	10	1個
300	420	120	鉄製	ライトベージュ（5Y7/1）	1.6	10	1個
300	420	120	鉄製	クリーム（2.5Y9/1）	1.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,830円4,735円 ( 5,209円 )	在庫品1日目当日出荷可能
7,250円 ( 7,975円 )	3日目
8,680円 ( 9,548円 )	3日目
8,790円 ( 9,669円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
8,790円 ( 9,669円 )	3日目
8,680円 ( 9,548円 )	3日目
10,990円 ( 12,089円 )	3日目
10,990円 ( 12,089円 )	3日目
13,240円 ( 14,564円 )	3日目
13,240円 ( 14,564円 )	3日目
13,240円 ( 14,564円 )	3日目
13,240円 ( 14,564円 )	3日目
15,320円 ( 16,852円 )	3日目
15,320円 ( 16,852円 )	3日目
6,590円 ( 7,249円 )	3日目
6,580円 ( 7,238円 )	3日目
6,580円 ( 7,238円 )	3日目
6,590円 ( 7,249円 )	3日目
7,560円 ( 8,316円 )	3日目
7,560円 ( 8,316円 )	3日目
8,790円 ( 9,669円 )	3日目
8,790円 ( 9,669円 )	3日目
9,780円 ( 10,758円 )	3日目
9,780円 ( 10,758円 )	3日目
9,540円 ( 10,494円 )	3日目
9,540円 ( 10,494円 )	3日目
10,990円 ( 12,089円 )	3日目
10,990円 ( 12,089円 )	3日目
13,170円 ( 14,487円 )	3日目
13,170円 ( 14,487円 )	3日目
14,250円 ( 15,675円 )	3日目
14,250円 ( 15,675円 )	3日目
15,320円 ( 16,852円 )	3日目
15,320円 ( 16,852円 )	3日目
16,470円 ( 18,117円 )	3日目
16,470円 ( 18,117円 )	3日目
19,750円 ( 21,725円 )	3日目
19,750円 ( 21,725円 )	3日目
14,240円 ( 15,664円 )	3日目
14,240円 ( 15,664円 )	3日目
15,320円 ( 16,852円 )	3日目
15,320円 ( 16,852円 )	3日目
18,740円 ( 20,614円 )	3日目
18,740円 ( 20,614円 )	3日目
20,890円 ( 22,979円 )	3日目
20,890円 ( 22,979円 )	3日目
7,430円 ( 8,173円 )	在庫品1日目当日出荷可能
7,250円 ( 7,975円 )	3日目
8,680円 ( 9,548円 )	3日目
8,680円 ( 9,548円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
8,790円 ( 9,669円 )	3日目
8,790円 ( 9,669円 )	3日目
10,880円 ( 11,968円 )	3日目
10,880円 ( 11,968円 )	3日目
13,240円 ( 14,564円 )	3日目
13,240円 ( 14,564円 )	3日目

基本情報

基本情報

防塵・防水パッキン付の屋外用小型ボックス
【特長】
・デザイン性に優れた小型平面ハンドルを採用（キーNo.N200）。
・内蝶番の採用により、いたずらを防止。
・鉄製基板付と木製基板付を取り揃えている。
・保護等級：IP44。
【用途】
・屋外用、防塵防水形キャビネット、小型タイプ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】OAS・OAB 屋外用小型ボックスのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

電光掲示板などの制御盤に

満足度：5.02019/11/26

店舗などの看板や電光掲示板用の制御盤に使用しています。電源部品やコントローラーなどが入るサイズの屋外ボックスで、以前から...もっと読む

0人が参考にしています。

カメラ工事

満足度：5.02018/09/15

屋外にＰＯＥハブを設置するために使用しました。品質・価格ともにとても良い商品です。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工対応】OAS・OAB 屋外用小型ボックス	KSB型小型防水・防塵ステンレスボックス	【穴加工無料】鉄製フリーサイズ中継ボックスネジ止め小型 TFBOXシリーズ	外部取付足付小型防水・防塵ステンレスボックス（ビス止） KLBシリーズ	［OEM-B］屋外用窓付自立制御盤キャビネット	OR・ORB 屋外用制御盤キャビネット深さ250mm
メーカー	日東工業	タカチ電機工業	ミスミ	タカチ電機工業	日東工業	日東工業
通常価格	6,580円-	14,481円 -	-	17,513円 -	188,170円 -	33,020円 -
通常出荷日	在庫品1日目〜	2日目	5日目	2日目	9日目	2日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	自立	制御・中継
材質	鉄	ステンレス	鉄	ステンレス	鉄	鉄
穴加工対応	Web設計対応	特注のみ対応	Web設計対応	特注のみ対応	非対応	非対応
開閉形状	ハンドル	ネジ止め	ネジ止め	ネジ止め	ハンドル	ハンドル
保護機能(耐環境性)	IP44	IP65	無	IP65	IP54	IP44
