日東工業

M-B 引込計器盤キャビネット（水切・防水・防塵パッキン付）・屋根なし

M-B 引込計器盤キャビネット（水切・防水・防塵パッキン付）・屋根なし
  • 数量スライド割引
通常単価(税別)
25,270円～64,920円
税込単価
27,797円～71,412円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ160mm

日東工業

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ160mm
5
通常価格(税別)： 14,320円 (税込価格：15,752円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

OR・ORB 屋外用制御盤キャビネット（水切構造、防塵・防水パッキン付） 深さ160mm

日東工業

OR・ORB 屋外用制御盤キャビネット（水切構造、防塵・防水パッキン付） 深さ160mm
5
通常価格(税別)： 17,600円 (税込価格：19,360円)

通常出荷日：在庫品1日目

電力量計収納用の屋内／屋外兼用引込計器盤キャビネット。【特長】・各電力管区に対...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が38型番あります。
数量：

商品仕様

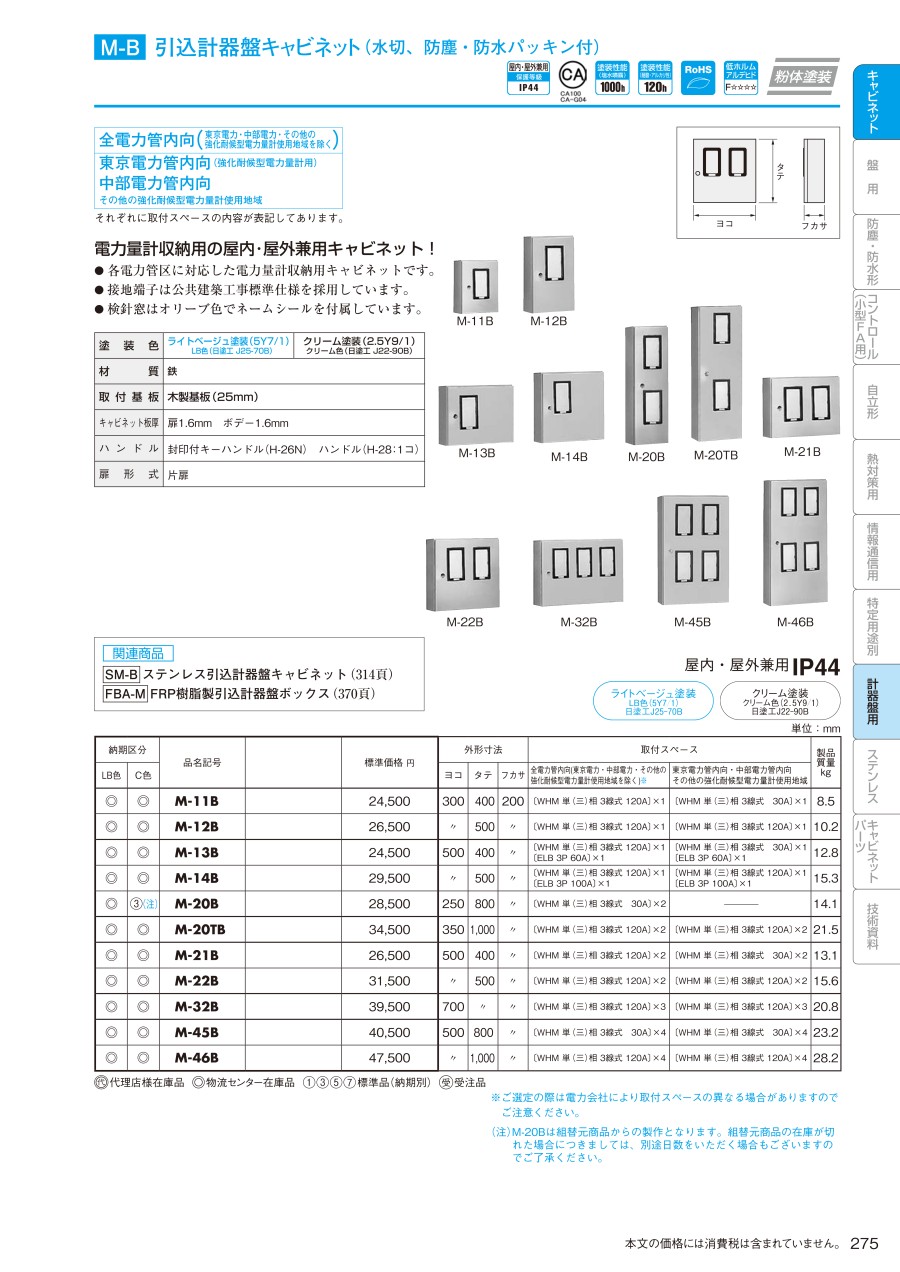

M-B／引込計器盤キャビネット（水切・防水・防塵パッキン付）／屋根なしの詳細

製品のイメージ

製品のイメージ

  • 設置場所：屋内／屋外兼用
  • IP規格：IP44
  • 塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
  • 材質：鉄
  • 取付基板：木製基板（25mm）
  • キャビネット板厚：扉1.6mm ボデー1.6mm
  • ハンドル：封印付キーハンドル（H-26N）　ハンドル（H-28：1コ）
  • 扉形式：片扉
  • 構造：水切・防水・防塵パッキン付

製品の仕様例

品名記号外形寸法 mm取付スペース製品質量
kg
ヨコタテフカサ全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）※東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域
M-11B300400200〔WHM 単（三）相 3線式 120A〕×1〔WHM 単（三）相 3線式 30A〕×18.5
M-11BC300400200〔WHM 単（三）相 3線式 120A〕×1〔WHM 単（三）相 3線式 30A〕×18.5
M-12B300500200〔WHM 単（三）相 3線式 120A〕×1〔WHM 単（三）相 3線式 120A〕×110.2
M-12BC300500200〔WHM 単（三）相 3線式 120A〕×1〔WHM 単（三）相 3線式 120A〕×110.2
M-13B500400200〔WHM 単（三）相 3線式 120A〕×1 〔ELB 3P 60A〕×1〔WHM 単（三）相 3線式 30A〕×1 〔ELB 3P 60A〕×112.8
M-13BC500400200〔WHM 単（三）相 3線式 120A〕×1 〔ELB 3P 60A〕×1〔WHM 単（三）相 3線式 30A〕×1 〔ELB 3P 60A〕×112.8
M-14B500500200〔WHM 単（三）相 3線式 120A〕×1 〔ELB 3P 100A〕×1〔WHM 単（三）相 3線式 120A〕×1 〔ELB 3P 100A〕×115.3
M-14BC500500200〔WHM 単（三）相 3線式 120A〕×1 〔ELB 3P 100A〕×1〔WHM 単（三）相 3線式 120A〕×1 〔ELB 3P 100A〕×115.3
M-20B250800200〔WHM 単（三）相 3線式 30A〕×2-14.1
M-20BC250800200〔WHM 単（三）相 3線式 30A〕×2-14.1
M-20TB3501,000200〔WHM 単（三）相 3線式 120A〕×2〔WHM 単（三）相 3線式 120A〕×221.5
M-20TBC3501,000200〔WHM 単（三）相 3線式 120A〕×2〔WHM 単（三）相 3線式 120A〕×221.5
M-21B500400200〔WHM 単（三）相 3線式 120A〕×2〔WHM 単（三）相 3線式 30A〕×213.1
M-21BC500400200〔WHM 単（三）相 3線式 120A〕×2〔WHM 単（三）相 3線式 30A〕×213.1
M-22B500500200〔WHM 単（三）相 3線式 120A〕×2〔WHM 単（三）相 3線式 120A〕×215.6
M-22BC500500200〔WHM 単（三）相 3線式 120A〕×2〔WHM 単（三）相 3線式 120A〕×215.6
M-32B700500200〔WHM 単（三）相 3線式 120A〕×3〔WHM 単（三）相 3線式 120A〕×320.8
M-32BC700500200〔WHM 単（三）相 3線式 120A〕×3〔WHM 単（三）相 3線式 120A〕×320.8
M-45B500800200〔WHM 単（三）相 3線式 30A〕×4〔WHM 単（三）相 3線式 30A〕×423.2
M-45BC500800200〔WHM 単（三）相 3線式 30A〕×4〔WHM 単（三）相 3線式 30A〕×423.2
M-46B5001,000200〔WHM 単（三）相 3線式 120A〕×4〔WHM 単（三）相 3線式 120A〕×428.2
M-46BC5001,000200〔WHM 単（三）相 3線式 120A〕×4〔WHM 単（三）相 3線式 120A〕×428.2
  • ※ ご選定の際は電力会社により取付スペースの異なる場合がありますのでご注意ください。

型番リスト

表示件数
  • 1
    • 型番
    M-11B
    M-11BC
    M-12B
    M-12BC
    M-13B
    M-13BC
    M-14B
    M-14BC
    M-15B
    M-15BC
    M-16B
    M-16BC
    M-17B
    M-17BC
    M-18B
    M-18BC
    M-20B
    M-20BC
    M-20TB
    M-20TBC
    M-21B
    M-21BC
    M-22B
    M-22BC
    M-25B
    M-25BC
    M-26B
    M-26BC
    M-27B
    M-27BC
    M-28B
    M-28BC
    M-32B
    M-32BC
    M-45B
    M-45BC
    M-46B
    M-46BC

    外形寸法W 横(幅)

    (mm)

    外形寸法H 縦(高さ)

    (mm)

    塗装色

    全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）

    東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域

    設置端子公共建築工事標準仕様

    		RoHS?最小発注数量
    300
    400
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×1
    〔WHM 単(3)相 3線式 30A〕×1
    無
    10
    1個
    300
    400
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×1
    〔WHM 単(3)相 3線式 30A〕×1
    無
    10
    1個
    300
    500
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×1
    〔WHM 単(3)相 3線式 120A〕×1
    無
    10
    1個
    300
    500
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×1
    〔WHM 単(3)相 3線式 120A〕×1
    無
    10
    1個
    500
    400
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×1 〔ELB 3P 60A〕×1
    〔WHM 単(3)相 3線式 30A〕×1〔ELB 3P 60A〕×1
    無
    10
    1個
    500
    400
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×1 〔ELB 3P 60A〕×1
    〔WHM 単(3)相 3線式 30A〕×1〔ELB 3P 60A〕×1
    無
    10
    1個
    500
    500
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×1 〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 100A〕×1
    無
    10
    1個
    500
    500
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×1 〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 100A〕×1
    無
    10
    1個
    400
    600
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 200A〕×1
    -
    有
    10
    1個
    400
    600
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 200A〕×1
    〔WHM 単(3)相 3線式 120A〕×1
    有
    10
    1個
    400
    800
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1
    有
    10
    1個
    400
    800
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 100A〕×1
    有
    10
    1個
    400
    1000
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1
    有
    10
    1個
    400
    1000
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1
    有
    10
    1個
    400
    1200
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1
    有
    10
    1個
    400
    1200
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1
    〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1
    有
    10
    1個
    250
    800
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 30A〕×2
    取付スペースなし
    無
    10
    1個
    250
    800
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 30A〕×2
    取付スペースなし
    無
    10
    1個
    350
    1000
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×2
    〔WHM 単(3)相 3線式 120A〕×2
    無
    10
    1個
    350
    1000
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×2
    〔WHM 単(3)相 3線式 120A〕×2
    無
    10
    1個
    500
    400
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×2
    〔WHM 単(3)相 3線式 30A〕×2
    無
    10
    1個
    500
    400
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×2
    〔WHM 単(3)相 3線式 30A〕×2
    無
    10
    1個
    500
    500
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×2
    〔WHM 単(3)相 3線式 30A〕×2
    無
    10
    1個
    500
    500
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×2
    〔WHM 単(3)相 3線式 30A〕×2
    無
    10
    1個
    600
    600
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 200A〕×2
    〔WHM 単(3)相 3線式 120A〕×2
    有
    10
    1個
    600
    600
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 200A〕×2
    〔WHM 単(3)相 3線式 120A〕×2
    有
    10
    1個
    600
    800
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×2〔ELB 3P 100A〕×2
    〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 100A〕×2
    有
    10
    1個
    600
    800
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×2〔ELB 3P 100A〕×2
    〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 100A〕×2
    有
    10
    1個
    600
    1000
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2
    〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2
    有
    10
    1個
    600
    1000
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2
    〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2
    有
    10
    1個
    600
    1200
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2
    〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2
    有
    10
    1個
    600
    1200
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2
    〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2
    有
    10
    1個
    700
    500
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×2
    〔WHM 単(3)相 3線式 30A〕×2
    無
    10
    1個
    700
    500
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×3
    〔WHM 単(3)相 3線式 120A〕×3
    無
    10
    1個
    500
    800
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 30A〕×4
    〔WHM 単(3)相 3線式 30A〕×4
    無
    10
    1個
    500
    800
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 30A〕×4
    〔WHM 単(3)相 3線式 30A〕×4
    無
    10
    1個
    500
    1000
    ライトベージュ（5Y7/1）
    〔WHM 単（3）相 3線式 120A〕×4
    〔WHM 単(3)相 3線式 120A〕×4
    無
    10
    1個
    500
    1000
    クリーム（2.5Y9/1）
    〔WHM 単（3）相 3線式 120A〕×4
    〔WHM 単(3)相 3線式 120A〕×4
    無
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,270円
    ( 27,797円 )
    3日目
    25,270円
    ( 27,797円 )
    3日目
    26,320円
    ( 28,952円 )
    3日目
    26,320円
    ( 28,952円 )
    3日目
    25,270円
    ( 27,797円 )
    3日目
    25,270円
    ( 27,797円 )
    3日目
    29,720円
    ( 32,692円 )
    2日目
    29,720円
    ( 32,692円 )
    2日目
    31,870円
    ( 35,057円 )
    3日目
    31,870円
    ( 35,057円 )
    3日目
    36,320円
    ( 39,952円 )
    2日目
    36,320円
    ( 39,952円 )
    2日目
    42,920円
    ( 47,212円 )
    2日目
    42,920円
    ( 47,212円 )
    2日目
    47,340円
    ( 52,074円 )
    2日目
    47,340円
    ( 52,074円 )
    2日目
    28,590円
    ( 31,449円 )
    3日目
    28,590円
    ( 31,449円 )
    5日目
    32,950円
    ( 36,245円 )
    2日目
    32,950円
    ( 36,245円 )
    2日目
    26,320円
    ( 28,952円 )
    3日目
    26,320円
    ( 28,952円 )
    3日目
    31,870円
    ( 35,057円 )
    2日目
    31,870円
    ( 35,057円 )
    2日目
    40,740円
    ( 44,814円 )
    2日目
    40,740円
    ( 44,814円 )
    2日目
    48,370円
    ( 53,207円 )
    2日目
    48,370円
    ( 53,207円 )
    2日目
    53,900円
    ( 59,290円 )
    2日目
    53,900円
    ( 59,290円 )
    2日目
    64,920円
    ( 71,412円 )
    2日目
    64,920円
    ( 71,412円 )
    2日目
    39,600円
    ( 43,560円 )
    2日目
    39,600円
    ( 43,560円 )
    2日目
    40,740円
    ( 44,814円 )
    2日目
    40,740円
    ( 44,814円 )
    2日目
    47,340円
    ( 52,074円 )
    2日目
    47,340円
    ( 52,074円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    電力量計収納用の屋内／屋外兼用引込計器盤キャビネット。
    【特長】
    ・各電力管区に対応した電力量計収納用キャビネット。
    ・接地端子は公共建築工事標準仕様を採用。
    ・検針窓はオリーブ色。
    ・キャビネット工業会規格及び環境指針（CA-G04）に適合。
    ・耐中性塩水噴霧性1,000h：重耐塩仕様。
    ・耐酸性／アルカリ性仕様120h。
    ・JIS／JAS規格に規定された最もホルムアルデヒド放散量の少ない木板を使用。
    ・環境にやさしく、耐錆性に優れた粉体塗装を採用。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    日東ボックス穴加工承ります！   設計から購入までミスミにお任せ！
    ・Webで簡単設計（CAD知識は不要！）
    ・その場で即価格納期回答！最短3日目出荷！
    ・商品名の【穴加工対応】が対象品
    →対象品一覧はこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
