KA-A 仮設スイッチボックス
- 通常単価(税別)
- 11,140円～18,330円
- 税込単価
- 12,254円～20,163円
ボルト止め、針金による一時固定が可能な仮設スイッチボックス。【特長】・仮設工事...
詳細情報を確認する未確定：候補が2型番あります。
商品仕様

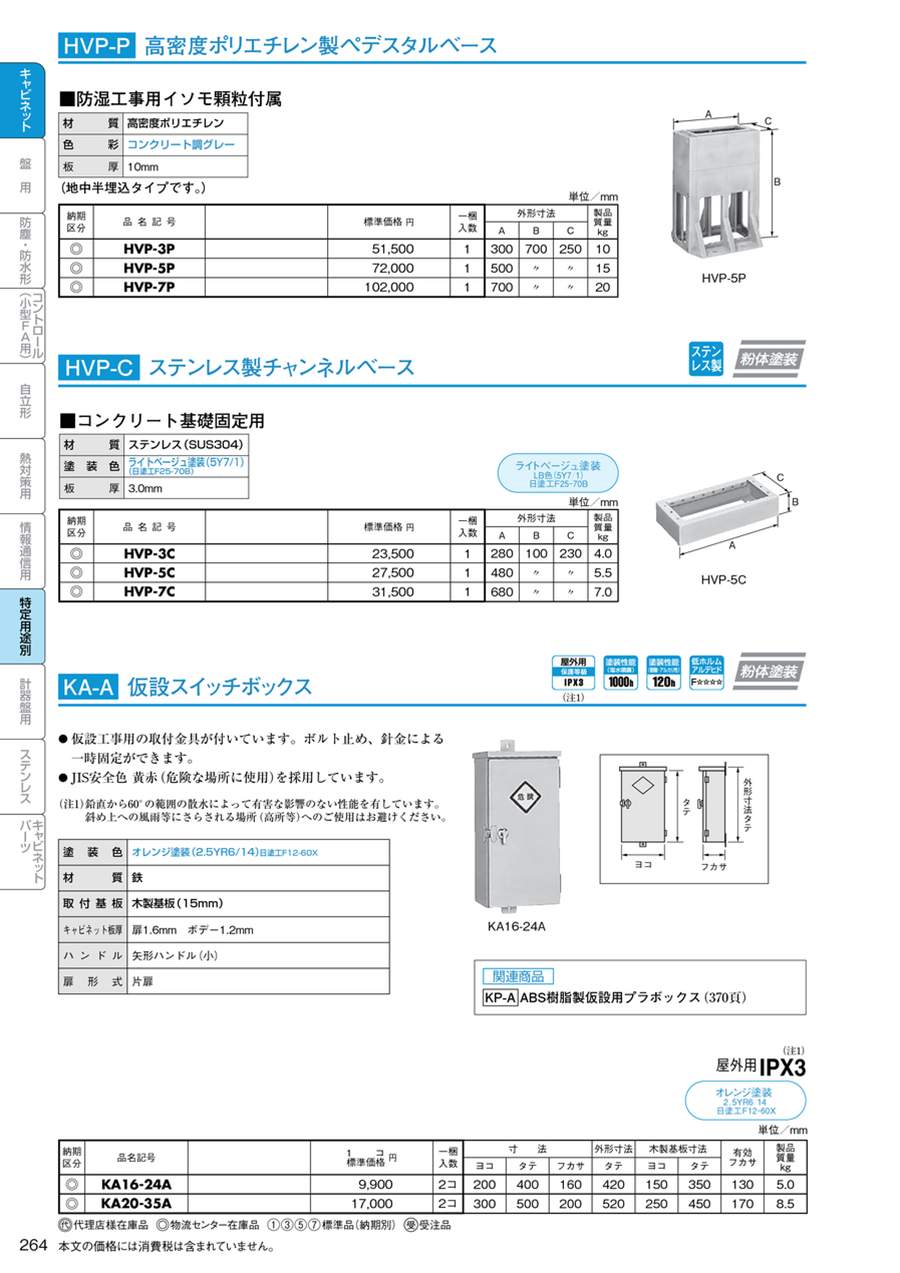

KA-A／仮設スイッチボックスの詳細
製品のイメージ
- 設置場所：屋外
- IP規格：IPX3（注）
- 塗装色：オレンジ色（2.5YR6/14）
- 材質：鉄
- 取付基板：木製基板（15mm）
- キャビネット板厚：扉1.6mm ボデー1.2mm
- ハンドル：矢形ハンドル（小）
- 扉形式：片扉
- ※ （注）鉛直から60°の範囲の散水によって有害な影響のない性能を有しています。斜め上への風雨などにさらされる場所（高所など）へのご使用はお避けください。
製品仕様
（単位：mm）
製品の外形図とボデー図
（単位：mm）
機器取付有効図
| 品名記号 | 外形寸法 | 木製基板寸法 | 扉寸法 | 開口寸法 | 取付寸法 | 有効フカサ※ | 製品質量 kg | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A （ヨコ） | B （タテ） | C （フカサ） | A1 | B1 | C1 | F （ヨコ） | G （タテ） | H | I | K | L | M | N | S | |||
| KA16-24A | 200 | 400 | 160 | 208 | 420 | 172 | 150 | 350 | 130 | 330 | 198 | 398 | 94 | 48 | 480 | 130 | 5.0 |
| KA20-35A | 300 | 500 | 200 | 308 | 520 | 212 | 250 | 450 | 230 | 430 | 298 | 498 | 194 | 148 | 580 | 170 | 8.5 |
- ※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
詳細情報
基本情報
ボルト止め、針金による一時固定が可能な仮設スイッチボックス。
【特長】
・仮設工事用の取付金具付き。
・JIS安全色 黄赤（危険な場所に使用）を採用。
・耐中性塩水噴霧性1000h：重耐塩仕様。
・耐酸性／アルカリ性仕様120h。
・JIS／JAS規格に規定された最もホルムアルデヒド放散量の少ない木板を使用。
・環境にやさしく耐錆性に優れた粉体塗装を採用。
