日東工業

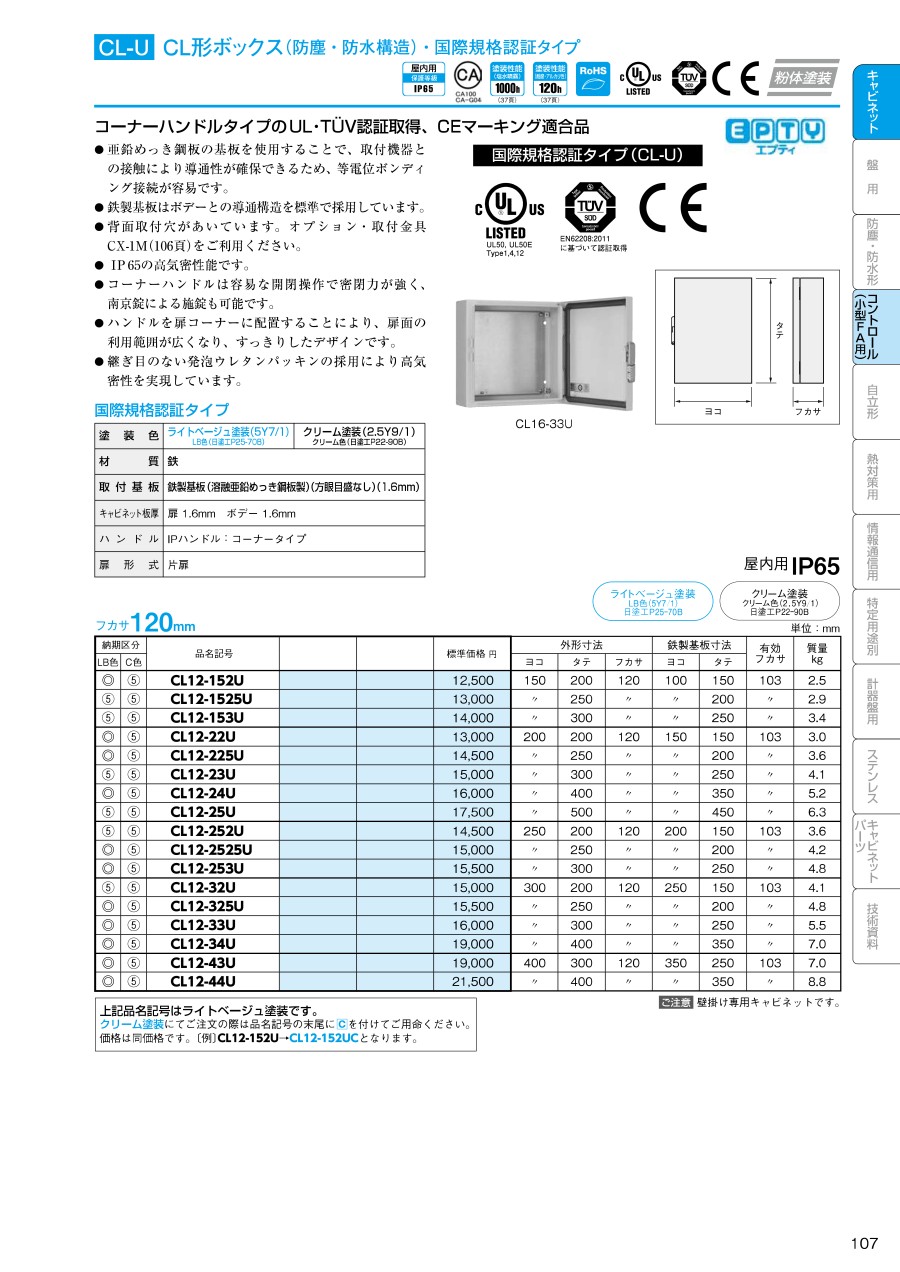

CL-U CL形ボックス（防水・防塵構造）・国際規格認証タイプ

カタログ |

数量スライド割引

通常単価(税別): 8,680円～25,270円

税込単価: 9,548円～27,797円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

コーナーハンドルタイプのUL・CE・TÜV認証取得タイプ！【特長】・亜鉛めっき...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
サイドハンドル
基板・中板
鉄製
保護機能(耐環境性)
IP65
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
1.6
代表規格
CE / UL / TUV
扉形式
片扉

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が120型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

CL-U・CL形ボックス(防水・防塵構造)・国際規格・認証タイプ

国際規格認証タイプ

塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工J25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工J22-90B）
材質	鉄
取付基板	鉄製基板（溶融亜鉛めっき鋼板製）（方眼目盛なし）（1.6mm）
キャビネット板厚	扉 1.6mm　ボデー 1.6mm
ハンドル	IPハンドル：コーナータイプ
扉形式	片扉

この商品の特長

UL
アメリカの保険機関規格のキャビネットの性能・試験を規定したUL-50の規格に適合していることを表します。防食性、結氷、防水防塵性能、難燃性などによってキャビネットの性能を分類されている。

CE
CEマーキングは、関連するEC指令に製品が適合していることを示すマークで、マーキングすることでEU圏内での自由流通が保証。キャビネットにおいては、低電圧指令、EN60204-1及びEN62208が該当。EN60204-1は機械の安全性・機械の電気機器に関する規格で機械における感電・火災の防護、物理的な部品配置、操作性等について幅広く規定され、キャビネットにおいても記載。

TÜV
ドイツの試験機関TÜVにてキャビネットの性能・試験を規定した欧州規格EN62208に適合していることを認定されたキャビネット。

保護等級屋内用 IP65
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性10,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（CL-U）

背面取付穴（φ9）（穴栓付）/アースねじ（Ｍ6）/密閉穴栓（穴径φ21）/溶接ボルト（Ｍ5×10）扉アース用（キャップ付）/鉄製基板/ハンドル（Ｈ－500）/扉/パッキン/蝶番ピン/Ｏリング

推奨できる南京錠　ツル径（B寸法）がφ4.5～φ5～

（参考：アルファ）

品名	寸法 mm
	A	吊寸法 mm
	A	B	C	D
1000-25	25	φ4.5	15	11.5
1000-30	30	φ5	16	14
1000-35	35	φ5	17	18

この商品の寸法図

フカサ : 120mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサmm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサmm	製品質量 kg
CL12-152U	150	200	120	100	150	103	2.5
CL12-152UC	150	200	120	100	150	103	2.5
CL12-1525U	150	250	120	100	200	103	2.9
CL12-1525UC	150	250	120	100	200	103	2.9
CL12-153U	150	300	120	100	250	103	3.4
CL12-153UC	150	300	120	100	250	103	3.4
CL12-22U	200	200	120	150	150	103	3.0
CL12-22UC	200	200	120	150	150	103	3.0
CL12-225U	200	250	120	150	200	103	3.6
CL12-225UC	200	250	120	150	200	103	3.6
CL12-23U	200	300	120	150	250	103	4.1
CL12-23UC	200	300	120	150	250	103	4.1
CL12-24U	200	400	120	150	350	103	5.2
CL12-24UC	200	400	120	150	350	103	5.2
CL12-25U	200	500	120	150	450	103	6.3
CL12-25UC	200	500	120	150	450	103	6.3
CL12-252U	250	200	120	200	150	103	3.6
CL12-252UC	250	200	120	200	150	103	3.6
CL12-2525U	250	250	120	200	200	103	4.2
CL12-2525UC	250	250	120	200	200	103	4.2
CL12-253U	250	300	120	200	250	103	4.8
CL12-253UC	250	300	120	200	250	103	4.8
CL12-32U	300	200	120	250	150	103	4.1
CL12-32UC	300	200	120	250	150	103	4.1
CL12-325U	300	250	120	250	200	103	4.8
CL12-325UC	300	250	120	250	200	103	4.8
CL12-33U	300	300	120	250	250	103	5.5
CL12-33UC	300	300	120	250	250	103	5.5
CL12-34U	300	400	120	250	350	103	7.0
CL12-34UC	300	400	120	250	350	103	7.0
CL12-43U	400	300	120	350	250	103	7.0
CL12-43UC	400	300	120	350	250	103	7.0
CL12-44U	400	400	120	350	350	103	8.8
CL12-44UC	400	400	120	350	350	103	8.8

フカサ : 160mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサmm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサmm	製品質量 kg
CL16-152U	150	200	160	100	150	143	2.8
CL16-152UC	150	200	160	100	150	143	2.8
CL16-1525U	150	250	160	100	200	143	3.3
CL16-1525UC	150	250	160	100	200	143	3.3
CL16-153U	150	300	160	100	250	143	3.8
CL16-153UC	150	300	160	100	250	143	3.8
CL16-22U	200	200	160	150	150	143	3.4
CL16-22UC	200	200	160	150	150	143	3.4
CL16-225U	200	250	160	150	200	143	4.0
CL16-225UC	200	250	160	150	200	143	4.0
CL16-23U	200	300	160	150	250	143	4.6
CL16-23UC	200	300	160	150	250	143	4.6
CL16-252U	250	200	160	200	150	143	4.0
CL16-252UC	250	200	160	200	150	143	4.0
CL16-2525U	250	250	160	200	200	143	4.7
CL16-2525UC	250	250	160	200	200	143	4.7
CL16-253U	250	300	160	200	250	143	5.4
CL16-253UC	250	300	160	200	250	143	5.4
CL16-32U	300	200	160	250	150	143	4.6
CL16-32UC	300	200	160	250	150	143	4.6
CL16-325U	300	250	160	250	200	143	5.4
CL16-325UC	300	250	160	250	200	143	5.4
CL16-33U	300	300	160	250	250	143	6.1
CL16-33UC	300	300	160	250	250	143	6.1
CL16-34U	300	400	160	250	350	143	7.7
CL16-34UC	300	400	160	250	350	143	7.7
CL16-35U	300	500	160	250	450	143	9.3
CL16-35UC	300	500	160	250	450	143	9.3
CL16-43U	400	300	160	350	250	143	7.7
CL16-43UC	400	300	160	350	250	143	7.7
CL16-44U	400	400	160	350	350	143	9.6
CL16-44UC	400	400	160	350	350	143	9.6
CL16-45U	400	500	160	350	450	143	11.6
CL16-45UC	400	500	160	350	450	143	11.6
CL16-53U	500	300	160	450	250	143	9.3
CL16-53UC	500	300	160	450	250	143	9.3
CL16-54U	500	400	160	450	350	143	11.6
CL16-54UC	500	400	160	450	350	143	11.6
CL16-55U	500	500	160	450	450	143	13.9
CL16-55UC	500	500	160	450	450	143	13.9

フカサ : 200mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサmm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサmm	製品質量 kg
CL20-22U	200	200	200	150	150	183	3.8
CL20-22UC	200	200	200	150	150	183	3.8
CL20-225U	200	250	200	150	200	183	4.4
CL20-225UC	200	250	200	150	200	183	4.4
CL20-23U	200	300	200	150	250	183	5.1
CL20-23UC	200	300	200	150	250	183	5.1
CL20-252U	250	200	200	200	150	183	4.4
CL20-252UC	250	200	200	200	150	183	4.4
CL20-2525U	250	250	200	200	200	183	5.2
CL20-2525UC	250	250	200	200	200	183	5.2
CL20-253U	250	300	200	200	250	183	5.9
CL20-253UC	250	300	200	200	250	183	5.9
CL20-32U	300	200	200	250	150	183	5.1
CL20-32UC	300	200	200	250	150	183	5.1
CL20-325U	300	250	200	250	200	183	5.9
CL20-325UC	300	250	200	250	200	183	5.9
CL20-33U	300	300	200	250	250	183	6.7
CL20-33UC	300	300	200	250	250	183	6.7
CL20-34U	300	400	200	250	350	183	8.4
CL20-34UC	300	400	200	250	350	183	8.4
CL20-43U	400	300	200	350	250	183	8.4
CL20-43UC	400	300	200	350	250	183	8.4
CL20-44U	400	400	200	350	350	183	10.4
CL20-44UC	400	400	200	350	350	183	10.4
CL20-45U	400	500	200	350	450	183	12.5
CL20-45UC	400	500	200	350	450	183	12.5
CL20-53U	500	300	200	450	250	183	10.1
CL20-53UC	500	300	200	450	250	183	10.1
CL20-54U	500	400	200	450	350	183	12.5
CL20-54UC	500	400	200	450	350	183	12.5
CL20-55U	500	500	200	450	450	183	14.9
CL20-55UC	500	500	200	450	450	183	14.9

フカサ : 250mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサmm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサmm	製品質量 kg
CL25-33U	300	300	250	250	250	233	7.5
CL25-33UC	300	300	250	250	250	233	7.5
CL25-34U	300	400	250	250	350	233	9.3
CL25-34UC	300	400	250	250	350	233	9.3
CL25-43U	400	300	250	350	250	233	9.3
CL25-43UC	400	300	250	350	250	233	9.3
CL25-44U	400	400	250	350	350	233	11.4
CL25-44UC	400	400	250	350	350	233	11.4
CL25-45U	400	500	250	350	450	233	13.6
CL25-45UC	400	500	250	350	450	233	13.6
CL25-54U	500	400	250	450	350	233	13.6
CL25-54UC	500	400	250	450	350	233	13.6
CL25-55U	500	500	250	450	450	233	17.0
CL25-55UC	500	500	250	450	450	233	17.0

※ 壁掛け専用キャビネットです。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200	200	120	ライトベージュ（5Y7/1）	10	1個
200	200	120	クリーム（2.5Y9/1）	10	1個
200	300	120	ライトベージュ（5Y7/1）	10	1個
200	300	120	クリーム（2.5Y9/1）	10	1個
200	400	120	ライトベージュ（5Y7/1）	10	1個
200	400	120	クリーム（2.5Y9/1）	10	1個
200	500	120	ライトベージュ（5Y7/1）	10	1個
200	500	120	クリーム（2.5Y9/1）	10	1個
300	200	120	ライトベージュ（5Y7/1）	10	1個
300	200	120	クリーム（2.5Y9/1）	10	1個
300	300	120	ライトベージュ（5Y7/1）	10	1個
300	300	120	クリーム（2.5Y9/1）	10	1個
300	400	120	ライトベージュ（5Y7/1）	10	1個
300	400	120	クリーム（2.5Y9/1）	10	1個
400	300	120	ライトベージュ（5Y7/1）	10	1個
400	300	120	クリーム（2.5Y9/1）	10	1個
400	400	120	ライトベージュ（5Y7/1）	10	1個
400	400	120	クリーム（2.5Y9/1）	10	1個
150	250	120	ライトベージュ（5Y7/1）	10	1個
150	250	120	クリーム（2.5Y9/1）	10	1個
150	200	120	ライトベージュ（5Y7/1）	10	1個
150	200	120	クリーム（2.5Y9/1）	10	1個
150	300	120	ライトベージュ（5Y7/1）	10	1個
150	300	120	クリーム（2.5Y9/1）	10	1個
200	250	120	ライトベージュ（5Y7/1）	10	1個
200	250	120	クリーム（2.5Y9/1）	10	1個
250	250	120	ライトベージュ（5Y7/1）	10	1個
250	250	120	クリーム（2.5Y9/1）	10	1個
250	200	120	ライトベージュ（5Y7/1）	10	1個
250	200	120	クリーム（2.5Y9/1）	10	1個
250	300	120	ライトベージュ（5Y7/1）	10	1個
250	300	120	クリーム（2.5Y9/1）	10	1個
300	250	120	ライトベージュ（5Y7/1）	10	1個
300	250	120	クリーム（2.5Y9/1）	10	1個
200	200	160	ライトベージュ（5Y7/1）	10	1個
200	200	160	クリーム（2.5Y9/1）	10	1個
200	300	160	ライトベージュ（5Y7/1）	10	1個
200	300	160	クリーム（2.5Y9/1）	10	1個
300	200	160	ライトベージュ（5Y7/1）	10	1個
300	200	160	クリーム（2.5Y9/1）	10	1個
300	300	160	ライトベージュ（5Y7/1）	10	1個
300	300	160	クリーム（2.5Y9/1）	10	1個
300	400	160	ライトベージュ（5Y7/1）	10	1個
300	400	160	クリーム（2.5Y9/1）	10	1個
300	500	160	ライトベージュ（5Y7/1）	10	1個
300	500	160	クリーム（2.5Y9/1）	10	1個
400	300	160	ライトベージュ（5Y7/1）	10	1個
400	300	160	クリーム（2.5Y9/1）	10	1個
400	400	160	ライトベージュ（5Y7/1）	10	1個
400	400	160	クリーム（2.5Y9/1）	10	1個
400	500	160	ライトベージュ（5Y7/1）	10	1個
400	500	160	クリーム（2.5Y9/1）	10	1個
500	300	160	ライトベージュ（5Y7/1）	10	1個
500	300	160	クリーム（2.5Y9/1）	10	1個
500	400	160	ライトベージュ（5Y7/1）	10	1個
500	400	160	クリーム（2.5Y9/1）	10	1個
500	500	160	ライトベージュ（5Y7/1）	10	1個
500	500	160	クリーム（2.5Y9/1）	10	1個
150	250	160	ライトベージュ（5Y7/1）	10	1個
150	250	160	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	6日目
9,880円 ( 10,868円 )	6日目
9,880円 ( 10,868円 )	6日目
10,980円 ( 12,078円 )	3日目
10,980円 ( 12,078円 )	6日目
13,170円 ( 14,487円 )	6日目
13,170円 ( 14,487円 )	6日目
9,880円 ( 10,868円 )	6日目
9,880円 ( 10,868円 )	6日目
10,980円 ( 12,078円 )	3日目
10,980円 ( 12,078円 )	6日目
13,180円 ( 14,498円 )	3日目
13,180円 ( 14,498円 )	6日目
13,180円 ( 14,498円 )	3日目
13,180円 ( 14,498円 )	6日目
15,370円 ( 16,907円 )	3日目
15,370円 ( 16,907円 )	6日目
8,780円 ( 9,658円 )	6日目
8,780円 ( 9,658円 )	6日目
8,680円 ( 9,548円 )	3日目
8,680円 ( 9,548円 )	6日目
9,540円 ( 10,494円 )	6日目
9,540円 ( 10,494円 )	6日目
9,780円 ( 10,758円 )	3日目
9,780円 ( 10,758円 )	6日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	6日目
9,780円 ( 10,758円 )	6日目
9,780円 ( 10,758円 )	6日目
10,550円 ( 11,605円 )	3日目
10,550円 ( 11,605円 )	6日目
10,550円 ( 11,605円 )	3日目
10,550円 ( 11,605円 )	6日目
9,780円 ( 10,758円 )	3日目
9,780円 ( 10,758円 )	6日目
10,990円 ( 12,089円 )	3日目
10,550円 ( 11,605円 )	6日目
10,550円 ( 11,605円 )	6日目
10,550円 ( 11,605円 )	6日目
12,070円 ( 13,277円 )	3日目
10,980円 ( 12,078円 )	6日目
14,250円 ( 15,675円 )	3日目
14,250円 ( 15,675円 )	6日目
15,320円 ( 16,852円 )	6日目
15,320円 ( 16,852円 )	6日目
14,250円 ( 15,675円 )	3日目
14,250円 ( 15,675円 )	6日目
16,510円 ( 18,161円 )	3日目
16,510円 ( 18,161円 )	6日目
19,720円 ( 21,692円 )	3日目
19,720円 ( 21,692円 )	6日目
16,510円 ( 18,161円 )	3日目
16,510円 ( 18,161円 )	6日目
19,720円 ( 21,692円 )	3日目
19,720円 ( 21,692円 )	6日目
21,960円 ( 24,156円 )	3日目
21,960円 ( 24,156円 )	6日目
9,780円 ( 10,758円 )	6日目
9,780円 ( 10,758円 )	6日目

基本情報

基本情報

コーナーハンドルタイプのUL・CE・TÜV認証取得タイプ！
【特長】
・亜鉛めっき鋼板の基板を使用することで、取付機器との接触により導通性が確保できるため、等電位ボンディング接続が容易。
・鉄製基板はボデーとの導通構造を標準で採用。
・背面取付穴が付き、IP65の高気密性能。
・コーナーハンドルは容易な開閉操作で密閉力が強く、南京錠による施錠も可能。
・ハンドルを扉コーナーに配置することで扉面の利用範囲が広くなり、すっきりしたデザインに。
・継ぎ目がなく剥がれにくい発泡ウレタンパッキンの採用により、高気密性を安定して維持。
【用途】
・屋内用、コントロールボックス（小型FA用）、高IPタイプ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CL-U CL形ボックス（防水・防塵構造）・国際規格認証タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 CL-U CL形ボックス（防水・防塵構造）・国際規格認証タイプ	【穴加工対応】CL形ボックス（防水・防塵構造）	CN-U CN形ボックス（防塵・防水構造）・国際規格認証タイプ	CF-U CF形ボックス（防水・防塵構造）・国際規格認証タイプ	CN形ボックス（防水・防塵構造）	【穴加工対応】CF形ボックス（防水・防塵構造）
メーカー	日東工業	日東工業	日東工業	日東工業	日東工業	日東工業
通常価格	8,680円-	7,460円 -	8,680円 -	7,580円 -	7,460円 -	7,460円 -
通常出荷日	2日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
穴加工対応	非対応	Web設計対応	非対応	非対応	非対応	Web設計対応
開閉形状	サイドハンドル	サイドハンドル	ネジ止め	ネジ止め	ネジ止め	ネジ止め
基板・中板	鉄製	鉄製	鉄製	鉄製	鉄製	鉄製
