CH-YA CH形ボックス・横長タイプ（防塵パッキン付）

Name: CH-YA CH形ボックス・横長タイプ（防塵パッキン付）
Brand: 日東工業
SKU: 222000235376
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 7,470円～16,500円特別価格

税込単価: 8,217円～18,150円特別価格

一部SALE 2026.03.31まで

通常出荷日：3日目

オープンフィールドネットワーク向け汎用タイプの小型制御ボックス。【特長】・限られたスペースを有効に利用...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

日東工業

【穴加工対応】TE形ターミナルボックス（鉄製基板付）

通常価格(税別)： 4,330円 (税込価格：4,763円)

通常出荷日：3 日目

よく一緒に見られています

日東工業

【穴加工対応】CH形ボックス（防塵パッキン付）

通常価格(税別)： 5,530円 (税込価格：6,083円)

通常出荷日：2 日目～

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

CH-YA・CH形ボックス・横長タイプ（防塵パッキン付）

塗装色	ライトベージュ塗装（5Y7/1）　LB色（日塗工J25-70B）
材質	鉄
取付基板	鉄製基板（1.6mm）クリーム塗装（2.5Y8/2）
キャビネット板厚	扉1.6mm　ボデー1.2mm
ハンドル	小型ハンドル
扉形式	片扉（下開き）

この商品の特徴

保護等級屋内用 IP4X

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図

蝶番ピン/アースねじ（M6×12）/穴栓直径32mm（取付穴直径20mm）/ステー（CH12-315YAを除く）
/パッキン/基板取付金具/鉄製基板/コーナー/扉/小型ハンドル

扉を開ける際は、プラスドライバー（呼び2番）、マイナスドライバー等でハンドルを90°回転させてください。
キャビネットを縦長に使用する場合は、ハンドル内側のピンの位置変更が必要です。

この商品の寸法図

寸法図（深さ：120mm）

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CH12-315YA	300	150	120	250	100	103	3.0
CH12-42YA	400	200	120	350	150	103	4.6
CH12-425YA	400	250	120	350	200	103	5.4
CH12-52YA	500	200	120	450	150	103	5.6
CH12-525YA	500	250	120	450	200	103	6.6
CH12-53YA	500	300	120	450	250	103	7.6
CH12-62YA	600	200	120	550	150	103	6.5
CH12-625YA	600	250	120	550	200	103	7.7
CH12-63YA	600	300	120	550	250	103	8.9

寸法図（深さ：160mm）

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CH16-42YA	400	200	160	350	150	143	5.1
CH16-425YA	400	250	160	350	200	143	5.9
CH16-52YA	500	200	160	450	150	143	6.1
CH16-525YA	500	250	160	450	200	143	7.1
CH16-53YA	500	300	160	450	250	143	8.2
CH16-62YA	600	200	160	550	150	143	7.1
CH16-625YA	600	250	160	550	200	143	8.3
CH16-63YA	600	300	160	550	250	143	9.5

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

RoHS?

最小発注数量

400	200	120	10	1個
500	200	120	-	1個
500	300	120	10	1個
600	200	120	10	1個
600	300	120	10	1個
300	150	120	10	1個
400	250	120	10	1個
500	250	120	10	1個
600	250	120	10	1個
400	200	160	10	1個
500	200	160	10	1個
500	300	160	10	1個
600	200	160	10	1個
600	300	160	10	1個
400	250	160	-	1個
500	250	160	10	1個
600	250	160	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,880円 ( 10,868円 )	3日目
12,070円 ( 13,277円 )	3日目
14,240円 ( 15,664円 )	3日目
11,970円 ( 13,167円 )	3日目
15,230円 ( 16,753円 )	3日目
7,470円 ( 8,217円 )	3日目
12,070円 ( 13,277円 )	3日目
13,170円 ( 14,487円 )	3日目
14,240円 ( 15,664円 )	3日目
10,870円 ( 11,957円 )	3日目
13,170円11,194円 ( 12,313円 )	3日目
15,410円 ( 16,951円 )	3日目
13,160円 ( 14,476円 )	3日目
16,500円 ( 18,150円 )	3日目
13,170円 ( 14,487円 )	3日目
13,220円 ( 14,542円 )	3日目
15,410円 ( 16,951円 )	3日目

詳細情報

基本情報

基本情報

オープンフィールドネットワーク向け汎用タイプの小型制御ボックス。
【特長】
・限られたスペースを有効に利用できる、横長の小型キャビネット。
・リモートⅠ/Oや端子台など、デバイスレベル機器の収納に最適。
・ハンドルはドライバーで開閉可能な、小型ハンドルを採用。
・扉は下開きで、扉を支えるステー付き（CH12-315YAを除く）。
【用途】
・屋内用コントロールボックス（小型FA用）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

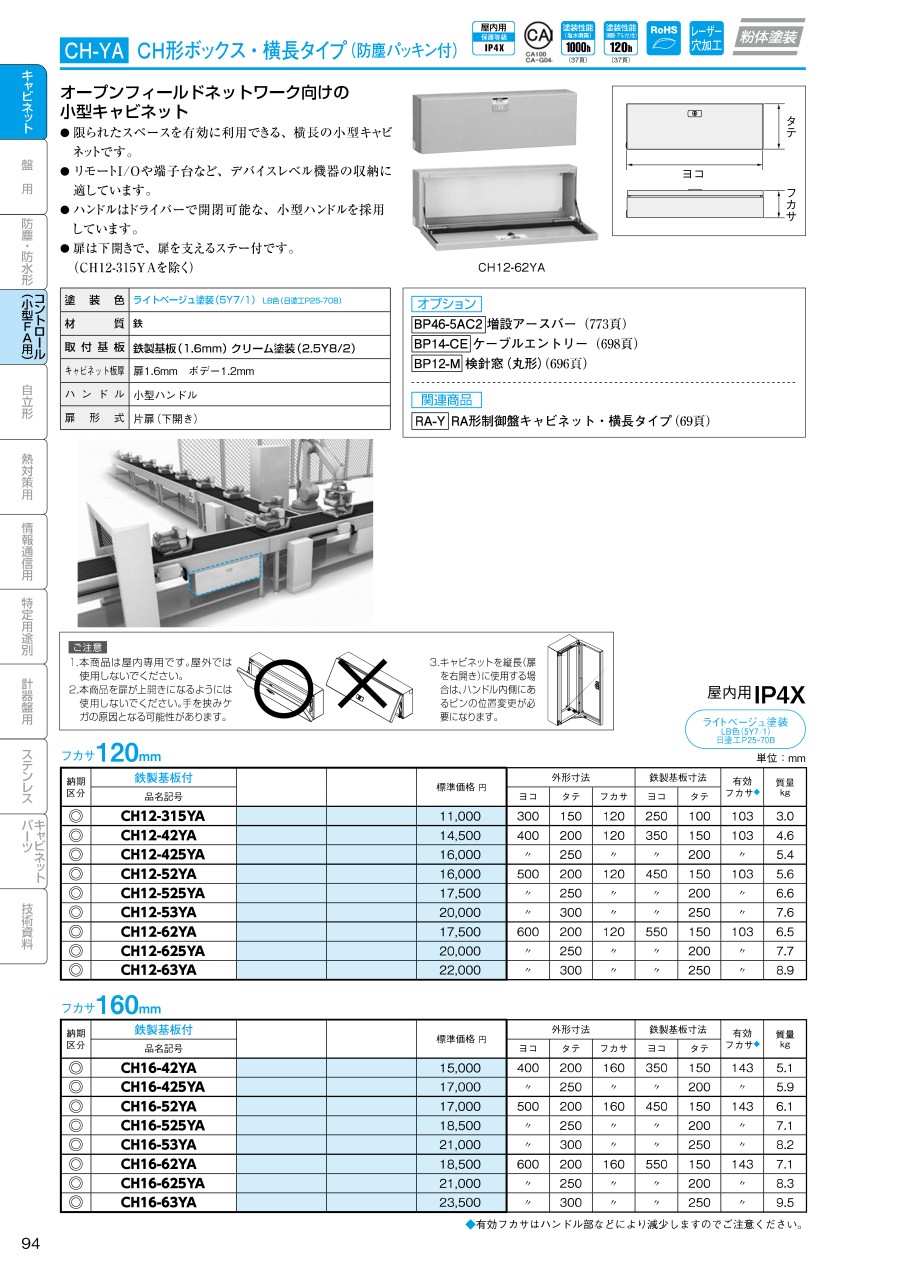

カタログ
