日東工業

【穴加工対応】B・S 盤用キャビネット・露出形深さ250mm

Name: 【穴加工対応】B・S 盤用キャビネット・露出形 深さ250mm
Brand: 日東工業
SKU: 222000235354
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
Web設計対応

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 17,600円～208,780円

税込単価: 19,360円～229,658円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】CH形ボックス（防塵パッキン付）

4.8

通常価格(税別)： 5,530円 (税込価格：6,083円)

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】B・S 盤用キャビネット・露出形深さ200mm

4.7

通常価格(税別)： 14,320円 (税込価格：15,752円)

通常出荷日：2 日目～

豊富な機種により幅広いニーズに対応する盤用キャビネット【特長】・ハンドル部の機...

詳細情報を確認する

用途
制御・中継
材質
鉄
外形寸法D 奥行(厚み) (mm)
250
穴加工対応
Web設計対応
開閉形状
ハンドル
板厚（本体） (mm)
1.6
代表規格
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が300型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報

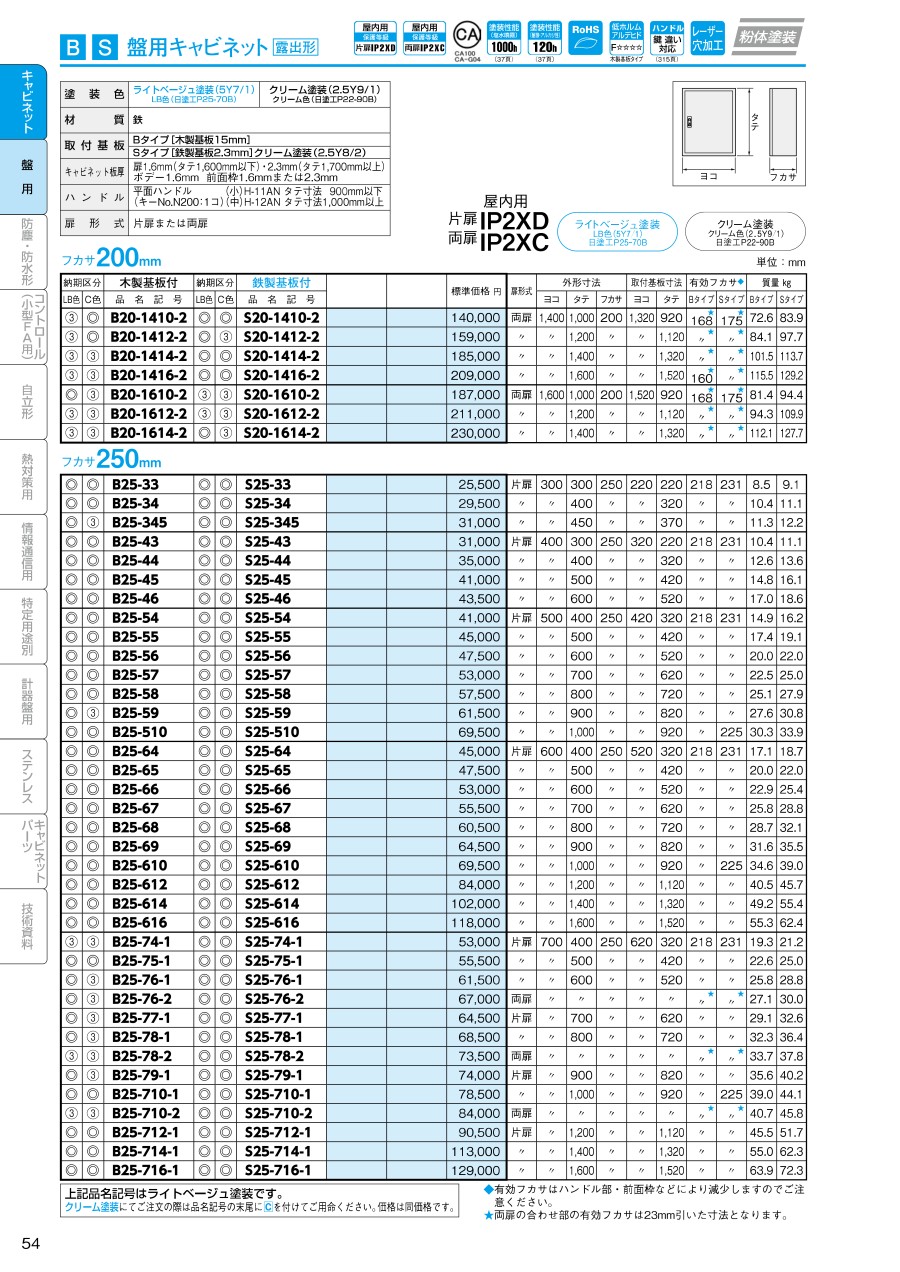

カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

穴加工サービスの対象品です！日東工業製品　穴加工サービス拡大中

日東ステンレスボックスも穴加工サービス開始！
最短4日目出荷～
対象シリーズはこちらからご確認ください。

日東工業ボックスの穴加工　サービス詳細はこちら

Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！

【ボックス穴加工サービスのご案内】

便利機能

B・S盤用キャビネット・露出形フカサ250mm

塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工H25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工H22-90B)
材質	鉄
取付基板	Bタイプ[木製基板15mm]
取付基板	Ｓタイプ[鉄製基板2.3mm]　ケリーム塗装(2.5Y8/2)
キャビネット板厚	扉1.6mmまたは2.3mm　ボデー1.6mm　前面枠1.6mmまたは2.3mm
ハンドル	平面ハンドル (小)H-11AN タテ寸法 900mm以下 (キーNo.N200:1コ)(中)H-12AN タテ寸法1,000mm以下
扉形式	片扉または両扉

この商品の特長

保護等級屋内用 IP2XC（両扉）
保護等級屋内用 IP2XD（片扉）

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

ホルムアルデヒドF☆☆☆☆

建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限。
JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを表示。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

鍵番号違い対応

組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

レーザー穴加工対象品

レーザー加工機を使用して、追加工を行う。高出力のレーザー光により金属を溶断して、穴加工を実施。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（B・S）

片扉:天マークラベル/接地端子（M8×12）/ボルトホルダー/前面枠/木製基板（B）/鉄製基板（S）/平面ハンドル/扉/蝶番
両扉:接地端子/ロッド棒/木製基板（B）/鉄製基板（S）/平面ハンドル

ハンドルの取扱方法

1.ハンドルの上部を押す。
2.取手を表示方向に回す。

施錠について

1.開錠
2.90゜
3.施錠

この商品の寸法図

寸法

品名記号	扉形式	外形寸法 mm			基板寸法 mm		扉寸法 mm		有効フカサ mm◆	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	ヨコ	タテ	有効フカサ mm◆	製品質量 kg
B25-33	片扉	300	300	250	220	220	254	254	218	8.5
B25-33C	片扉	300	300	250	220	220	254	254	218	8.5
B25-34	片扉	300	400	250	220	320	254	354	218	10.4
B25-34C	片扉	300	400	250	220	320	254	354	218	10.4
B25-345	片扉	300	450	250	220	370	254	404	218	11.3
B25-345C	片扉	300	450	250	220	370	254	404	218	11.3
B25-43	片扉	400	300	250	320	220	354	254	218	10.4
B25-43C	片扉	400	300	250	320	220	354	254	218	10.4
B25-44	片扉	400	400	250	320	320	354	354	218	12.6
B25-44C	片扉	400	400	250	320	320	354	354	218	12.6
B25-45	片扉	400	500	250	320	420	354	454	218	14.8
B25-45C	片扉	400	500	250	320	420	354	454	218	14.8
B25-46	片扉	400	600	250	320	520	354	554	218	17
B25-46C	片扉	400	600	250	320	520	354	554	218	17
B25-54	片扉	500	400	250	420	320	454	354	218	14.9
B25-54C	片扉	500	400	250	420	320	454	354	218	14.9
B25-55	片扉	500	500	250	420	420	454	454	218	17.4
B25-55C	片扉	500	500	250	420	420	454	454	218	17.4
B25-56	片扉	500	600	250	420	520	454	554	218	20
B25-56C	片扉	500	600	250	420	520	454	554	218	20
B25-57	片扉	500	700	250	420	620	454	654	218	22.5
B25-57C	片扉	500	700	250	420	620	454	654	218	22.5
B25-58	片扉	500	800	250	420	720	454	754	218	25.1
B25-58C	片扉	500	800	250	420	720	454	754	218	25.1
B25-59	片扉	500	900	250	420	820	454	854	218	27.6
B25-59C	片扉	500	900	250	420	820	454	854	218	27.6
B25-510	片扉	500	1,000	250	420	920	454	954	218	30.3
B25-510C	片扉	500	1,000	250	420	920	454	954	218	30.3
B25-64	片扉	600	400	250	520	320	554	354	218	17.1
B25-64C	片扉	600	400	250	520	320	554	354	218	17.1
B25-65	片扉	600	500	250	520	420	554	454	218	20
B25-65C	片扉	600	500	250	520	420	554	454	218	20
B25-66	片扉	600	600	250	520	520	554	554	218	22.9
B25-66C	片扉	600	600	250	520	520	554	554	218	22.9
B25-67	片扉	600	700	250	520	620	554	654	218	25.8
B25-67C	片扉	600	700	250	520	620	554	654	218	25.8
B25-68	片扉	600	800	250	520	720	554	754	218	28.7
B25-68C	片扉	600	800	250	520	720	554	754	218	28.7
B25-69	片扉	600	900	250	520	820	554	854	218	31.6
B25-69C	片扉	600	900	250	520	820	554	854	218	31.6
B25-610	片扉	600	1,000	250	520	920	554	954	218	34.6
B25-610C	片扉	600	1,000	250	520	920	554	954	218	34.6
B25-612	片扉	600	1,200	250	520	1,120	554	1154	218	40.5
B25-612C	片扉	600	1,200	250	520	1,120	554	1154	218	40.5
B25-614	片扉	600	1,400	250	520	1,320	554	1354	218	49.2
B25-614C	片扉	600	1,400	250	520	1,320	554	1354	218	49.2
B25-616	片扉	600	1,600	250	520	1,520	554	1554	218	55.3
B25-616C	片扉	600	1,600	250	520	1,520	554	1554	218	55.3
B25-74-1	片扉	700	400	250	620	320	654	354	218	19.3
B25-74-1C	片扉	700	400	250	620	320	654	354	218	19.3
B25-75-1	片扉	700	500	250	620	420	654	454	218	22.6
B25-75-1C	片扉	700	500	250	620	420	654	454	218	22.6
B25-76-1	片扉	700	600	250	620	520	654	554	218	25.8
B25-76-1C	片扉	700	600	250	620	520	654	554	218	25.8
B25-76-2	両扉	700	600	250	620	520	326	554	218	27.1
B25-76-2C	両扉	700	600	250	620	520	326	554	218	27.1
B25-77-1	片扉	700	700	250	620	620	654	654	218	29.1
B25-77-1C	片扉	700	700	250	620	620	654	654	218	29.1
B25-78-1	片扉	700	800	250	620	720	654	754	218	32.3
B25-78-1C	片扉	700	800	250	620	720	654	754	218	32.3
B25-78-2	両扉	700	800	250	620	720	326	754	218	33.7
B25-78-2C	両扉	700	800	250	620	720	326	754	218	33.7
B25-79-1	片扉	700	900	250	620	820	654	854	218	35.6
B25-79-1C	片扉	700	900	250	620	820	654	854	218	35.6
B25-710-1	片扉	700	1,000	250	620	920	654	954	218	39
B25-710-1C	片扉	700	1,000	250	620	920	654	954	218	39
B25-710-2	両扉	700	1,000	250	620	920	326	954	218	40.7
B25-710-2C	両扉	700	1,000	250	620	920	326	954	218	40.7
B25-712-1	片扉	700	1,200	250	620	1,120	654	1154	218	45.5
B25-712-1C	片扉	700	1,200	250	620	1,120	654	1154	218	45.5
B25-714-1	片扉	700	1,400	250	620	1,320	654	1354	218	55
B25-714-1C	片扉	700	1,400	250	620	1,320	654	1354	218	55
B25-716-1	片扉	700	1,600	250	620	1,520	654	1554	218	63.9
B25-716-1C	片扉	700	1,600	250	620	1,520	654	1554	218	63.9
B25-84-1	片扉	800	400	250	720	320	754	354	218	21.5
B25-84-1C	片扉	800	400	250	720	320	754	354	218	21.5
B25-84-2	両扉	800	400	250	720	320	376	354	218	22.7
B25-84-2C	両扉	800	400	250	720	320	376	354	218	22.7
B25-85-1	片扉	800	500	250	720	420	754	454	218	25.1
B25-85-1C	片扉	800	500	250	720	420	754	454	218	25.1
B25-85-2	両扉	800	500	250	720	420	376	454	218	26.3
B25-85-2C	両扉	800	500	250	720	420	376	454	218	26.3
B25-86-1	片扉	800	600	250	720	520	754	554	218	28.7
B25-86-1C	片扉	800	600	250	720	520	754	554	218	28.7
B25-86-2	両扉	800	600	250	720	520	376	554	218	30
B25-86-2C	両扉	800	600	250	720	520	376	554	218	30
B25-87-1	片扉	800	700	250	720	620	754	654	218	32.4
B25-87-1C	片扉	800	700	250	720	620	754	654	218	32.4
B25-87-2	両扉	800	700	250	720	620	376	654	218	33.7
B25-87-2C	両扉	800	700	250	720	620	376	654	218	33.7
B25-88-1	片扉	800	800	250	720	720	754	754	218	36
B25-88-1C	片扉	800	800	250	720	720	754	754	218	36
B25-88-2	両扉	800	800	250	720	720	376	754	218	37.3
B25-88-2C	両扉	800	800	250	720	720	376	754	218	37.3
B25-89-1	片扉	800	900	250	720	820	754	854	218	39.6
B25-89-1C	片扉	800	900	250	720	820	754	854	218	39.6
B25-89-2	両扉	800	900	250	720	820	376	854	218	41
B25-89-2C	両扉	800	900	250	720	820	376	854	218	41
B25-810-1	片扉	800	1,000	250	720	920	754	954	218	43.3
B25-810-1C	片扉	800	1,000	250	720	920	754	954	218	43.3
B25-810-2	両扉	800	1,000	250	720	920	376	954	218	45
B25-810-2C	両扉	800	1,000	250	720	920	376	954	218	45
B25-812-1	片扉	800	1,200	250	720	1,120	754	1154	218	50.5
B25-812-1C	片扉	800	1,200	250	720	1,120	754	1154	218	50.5
B25-812-2	両扉	800	1,200	250	720	1,120	376	1154	218	52.4
B25-812-2C	両扉	800	1,200	250	720	1,120	376	1154	218	52.4
B25-814-1	片扉	800	1,400	250	720	1,320	754	1354	218	62.7
B25-814-1C	片扉	800	1,400	250	720	1,320	754	1354	218	62.7
B25-814-2	両扉	800	1,400	250	720	1,320	375.5	1354	218	64.7
B25-814-2C	両扉	800	1,400	250	720	1,320	375.5	1354	218	64.7
B25-816-1	片扉	800	1,600	250	720	1,520	754	1554	218	70.5
B25-816-1C	片扉	800	1,600	250	720	1,520	754	1554	218	70.5
B25-816-2	両扉	800	1,600	250	720	1,520	375.5	1554	218	72.7
B25-816-2C	両扉	800	1,600	250	720	1,520	375.5	1554	218	72.7
B25-97-2	両扉	900	700	250	820	620	426	654	218	36.9
B25-97-2C	両扉	900	700	250	820	620	426	654	218	36.9
B25-106-2	両扉	1,000	600	250	920	520	476	554	218	35.9
B25-106-2C	両扉	1,000	600	250	920	520	476	554	218	35.9
B25-108-2	両扉	1,000	800	250	920	720	476	754	218	44.6
B25-108-2C	両扉	1,000	800	250	920	720	476	754	218	44.6
B25-1010-2	両扉	1,000	1,000	250	920	920	476	954	218	53.7
B25-1010-2C	両扉	1,000	1,000	250	920	920	476	954	218	53.7
B25-1012-2	両扉	1,000	1,200	250	920	1,120	476	1154	218	62.4
B25-1012-2C	両扉	1,000	1,200	250	920	1,120	476	1154	218	62.4
B25-1014-2	両扉	1,000	1,400	250	920	1,320	475.5	1354	218	76.5
B25-1014-2C	両扉	1,000	1,400	250	920	1,320	475.5	1354	218	76.5
B25-1016-2	両扉	1,000	1,600	250	920	1,520	475.5	1554	218	85.9
B25-1016-2C	両扉	1,000	1,600	250	920	1,520	475.5	1554	218	85.9
B25-1018-2	両扉	1,000	1,800	250	920	1,720	475	1753	218	106.5
B25-1018-2C	両扉	1,000	1,800	250	920	1,720	475	1753	218	106.5
B25-1020-2	両扉	1,000	2,000	250	920	1,920	475	1953	218	117.2
B25-1020-2C	両扉	1,000	2,000	250	920	1,920	475	1953	218	117.2
B25-128-2	両扉	1,200	800	250	1,120	720	576	754	218	51.8
B25-128-2C	両扉	1,200	800	250	1,120	720	576	754	218	51.8
B25-1210-2	両扉	1,200	1,000	250	1,120	920	576	954	218	62.3
B25-1210-2C	両扉	1,200	1,000	250	1,120	920	576	954	218	62.3
B25-1212-2	両扉	1,200	1,200	250	1,120	1,120	576	1154	218	72.4
B25-1212-2C	両扉	1,200	1,200	250	1,120	1,120	576	1154	218	72.4
B25-1214-2	両扉	1,200	1,400	250	1,120	1,320	575.5	1354	218	88.2
B25-1214-2C	両扉	1,200	1,400	250	1,120	1,320	575.5	1354	218	88.2
B25-1216-2	両扉	1,200	1,600	250	1,120	1,520	575.5	1554	210	100.2
B25-1216-2C	両扉	1,200	1,600	250	1,120	1,520	575.5	1554	210	100.2
B25-1218-2	両扉	1,200	1,800	250	1,120	1,720	575	1753	210	123
B25-1218-2C	両扉	1,200	1,800	250	1,120	1,720	575	1753	210	123
B25-1220-2	両扉	1,200	2,000	250	1,120	1,920	575	1953	210	135.2
B25-1220-2C	両扉	1,200	2,000	250	1,120	1,920	575	1953	210	135.2
B25-1410-2	両扉	1,400	1,000	250	1,320	920	675.5	954	218	75.6
B25-1410-2C	両扉	1,400	1,000	250	1,320	920	675.5	954	218	75.6
B25-1416-2	両扉	1,400	1,600	250	1,320	1,520	675.5	1554	210	131.6
B25-1416-2C	両扉	1,400	1,600	250	1,320	1,520	675.5	1554	210	131.6

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
※ 両扉の合わせ部の有効フカサは上記有効フカサより23mm引いた寸法となります。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

基板・中板

保護機能(耐環境性)

塗装色

板厚（扉・カバー）

(mm)

板厚（中板）

(mm)

扉形式

RoHS?

最小発注数量

300	300	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
300	300	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
300	400	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
300	400	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
400	300	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
400	300	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
400	400	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
400	400	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
400	500	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
400	500	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
400	600	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
400	600	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
500	400	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
500	400	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
500	500	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
500	500	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
500	600	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
500	600	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
500	700	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
500	700	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
500	800	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
500	800	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
500	900	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
500	900	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
600	400	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
600	400	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
600	500	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
600	500	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
600	600	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
600	600	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
600	700	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
600	700	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
600	800	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
600	800	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
600	900	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
600	900	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
700	400	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
700	400	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
700	500	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
700	500	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
700	600	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
700	600	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
700	600	木製	IP2XC	ライトベージュ（5Y7/1）	1.6	15	両扉	10	1個
700	600	木製	IP2XC	クリーム（2.5Y9/1）	1.6	15	両扉	10	1個
700	700	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
700	700	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
700	800	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
700	800	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
700	800	木製	IP2XC	ライトベージュ（5Y7/1）	1.6	15	両扉	10	1個
700	800	木製	IP2XC	クリーム（2.5Y9/1）	1.6	15	両扉	10	1個
700	900	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
700	900	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
800	400	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
800	400	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
800	400	木製	IP2XC	ライトベージュ（5Y7/1）	1.6	15	両扉	10	1個
800	400	木製	IP2XC	クリーム（2.5Y9/1）	1.6	15	両扉	10	1個
800	500	木製	IP2XD	ライトベージュ（5Y7/1）	1.6	15	片扉	10	1個
800	500	木製	IP2XD	クリーム（2.5Y9/1）	1.6	15	片扉	10	1個
800	500	木製	IP2XC	ライトベージュ（5Y7/1）	1.6	15	両扉	10	1個
800	500	木製	IP2XC	クリーム（2.5Y9/1）	1.6	15	両扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,600円 ( 19,360円 )	3日目
17,600円 ( 19,360円 )	3日目
20,890円 ( 22,979円 )	3日目
20,890円 ( 22,979円 )	3日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
24,210円 ( 26,631円 )	3日目
24,210円 ( 26,631円 )	3日目
28,620円 ( 31,482円 )	3日目
28,620円 ( 31,482円 )	3日目
29,690円 ( 32,659円 )	2日目
29,690円 ( 32,659円 )	2日目
28,620円 ( 31,482円 )	3日目
28,620円 ( 31,482円 )	3日目
30,810円 ( 33,891円 )	2日目
30,810円 ( 33,891円 )	2日目
32,960円 ( 36,256円 )	2日目
32,960円 ( 36,256円 )	2日目
36,300円 ( 39,930円 )	2日目
36,300円 ( 39,930円 )	2日目
39,570円 ( 43,527円 )	2日目
39,570円 ( 43,527円 )	2日目
41,760円 ( 45,936円 )	2日目
41,760円 ( 45,936円 )	4日目
30,810円 ( 33,891円 )	2日目
30,810円 ( 33,891円 )	2日目
32,960円 ( 36,256円 )	2日目
32,960円 ( 36,256円 )	2日目
36,300円 ( 39,930円 )	2日目
36,300円 ( 39,930円 )	2日目
38,450円 ( 42,295円 )	2日目
38,450円 ( 42,295円 )	2日目
41,840円 ( 46,024円 )	2日目
41,840円 ( 46,024円 )	2日目
43,910円 ( 48,301円 )	3日目
43,910円 ( 48,301円 )	3日目
36,300円 ( 39,930円 )	4日目
36,300円 ( 39,930円 )	4日目
38,450円 ( 42,295円 )	3日目
38,450円 ( 42,295円 )	2日目
41,760円 ( 45,936円 )	2日目
41,760円 ( 45,936円 )	4日目
44,000円 ( 48,400円 )	2日目
44,000円 ( 48,400円 )	4日目
43,910円 ( 48,301円 )	2日目
43,910円 ( 48,301円 )	4日目
47,310円 ( 52,041円 )	2日目
47,310円 ( 52,041円 )	4日目
50,540円 ( 55,594円 )	4日目
50,540円 ( 55,594円 )	4日目
50,630円 ( 55,693円 )	2日目
50,630円 ( 55,693円 )	4日目
38,450円 ( 42,295円 )	2日目
38,450円 ( 42,295円 )	4日目
41,790円 ( 45,969円 )	4日目
41,790円 ( 45,969円 )	4日目
43,910円 ( 48,301円 )	2日目
43,910円 ( 48,301円 )	4日目
47,250円 ( 51,975円 )	2日目
47,250円 ( 51,975円 )	3日目

基本情報

基本情報

豊富な機種により幅広いニーズに対応する盤用キャビネット
【特長】
・ハンドル部の機能・デザインに優れている。
・配線支持レールの取付けが可能（タテ寸法1,000mm以上に取付可能）。
・扉の取外しなど施工性に優れている。
・接地端子が左右にあり、接地作業が容易（ヨコ寸法800mm以上かつタテ寸法1,000mm以上を対象）。
【用途】
・屋内用、盤用キャビネット、露出用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】B・S 盤用キャビネット・露出形深さ250mmのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

制御盤作成の為

満足度：4.02018/12/19

納期がはっきりしているので安心。価格が見積翌日に上がっていたので、購入が先の場合はこまめに見積をとったほうが安心。商品...もっと読む

0人が参考にしています。

産業機械の制御盤BOXとして

満足度：5.02017/10/24

　最も優れている点は、商品が短納期で入荷するので、仕事の段取りが組みやすい処です。　製品自体は、精密に作られていて、以...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工対応】B・S 盤用キャビネット・露出形深さ250mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ200mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ120mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ160mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ300mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ350mm
メーカー	日東工業	日東工業	日東工業	日東工業	日東工業	日東工業
通常価格	17,600円-	14,320円 -	8,790円 -	12,070円 -	29,690円 -	29,690円 -
通常出荷日	2日目〜	2日目〜	2日目〜	2日目〜	2日目〜	2日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
外形寸法D 奥行(厚み)(mm)	250	200	120	160	300	350
穴加工対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル
