ABH プラボックス
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,740円～9,230円特別価格
- 税込単価
- 3,014円～10,153円特別価格
経済的なコンパクト樹脂製プラボックス【特長】・高い防塵・防水性能と経済性を兼ね...
詳細情報を確認する商品仕様
製品仕様
ABH・プラボックス
| 材質 | ABS樹脂 |
|---|---|
| 色彩 | グレー色(2.5PB9/2近似) |
| 取付基板 | 鉄製基板(1.5mm) |
| ボックス板厚 | カバー2.0～3.0mm ボデー4.5mm |
| カバー | ねじ止め式(樹脂製) |
この商品の特徴
保護等級 屋内用 IP66（ABH□-0813,1313,1318）/IP67（ABH□-1818,1825）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
ABS樹脂製
分解図
ボデー/パッキン/取付穴/鉄製基板/プラスチックボルト/着色カバー
外形図
この商品の寸法図
規格表
| 品名記号 | 外形寸法 mm | 基板寸法 mm | 有効フカサ mm | 製品質量 kg | IP規格 | |||
|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | ||||
| ABH6-0813G | 80 | 130 | 61 | 48 | 98 | 43 | 0.22 | IP67 |
| ABH7-0813G | 80 | 130 | 77 | 48 | 98 | 59 | 0.25 | |
| ABH10-0813G | 80 | 130 | 102 | 48 | 98 | 84 | 0.27 | |
| ABH12-0813G | 80 | 130 | 127 | 48 | 98 | 109 | 0.3 | |
| ABH6-1313G | 130 | 130 | 61 | 98 | 98 | 43 | 0.34 | |
| ABH7-1313G | 130 | 130 | 77 | 98 | 98 | 59 | 0.37 | |
| ABH10-1313G | 130 | 130 | 102 | 98 | 98 | 84 | 0.4 | |
| ABH12-1313G | 130 | 130 | 127 | 98 | 98 | 108 | 0.43 | |
| ABH6-1318G | 130 | 180 | 61 | 98 | 148 | 42 | 0.45 | |
| ABH7-1318G | 130 | 180 | 77 | 98 | 148 | 59 | 0.48 | |
| ABH10-1318G | 130 | 180 | 102 | 98 | 148 | 83 | 0.5 | |
| ABH12-1318G | 130 | 180 | 127 | 98 | 148 | 108 | 0.54 | |
| ABH6-1818G | 180 | 180 | 61 | 148 | 148 | 42 | 0.61 | IP66 |
| ABH7-1818G | 180 | 180 | 77 | 148 | 148 | 58 | 0.65 | |
| ABH10-1818G | 180 | 180 | 102 | 148 | 148 | 84 | 0.67 | |
| ABH10-1825G | 180 | 255 | 102 | 148 | 223 | 83 | 0.95 | |
| ABH15-1825G | 180 | 255 | 152 | 148 | 223 | 133 | 1.1 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,740円 ( 3,014円 ) | 3日目 |
3,610円1,678円 ( 1,846円 ) | 在庫品1日目当日出荷可能 |
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
5,260円 ( 5,786円 ) | 3日目 |
2,760円 ( 3,036円 ) | 在庫品1日目当日出荷可能 |
4,050円 ( 4,455円 ) | 在庫品1日目当日出荷可能 |
4,050円 ( 4,455円 ) | 3日目 |
5,300円 ( 5,830円 ) | 在庫品1日目当日出荷可能 |
3,290円 ( 3,619円 ) | 在庫品1日目当日出荷可能 |
4,050円 ( 4,455円 ) | 在庫品1日目当日出荷可能 |
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
5,270円 ( 5,797円 ) | 3日目 |
7,680円 ( 8,448円 ) | 3日目 |
3,510円1,643円 ( 1,807円 ) | 在庫品1日目当日出荷可能 |
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
4,820円 ( 5,302円 ) | 在庫品1日目当日出荷可能 |
9,230円 ( 10,153円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
経済的なコンパクト樹脂製プラボックス
【特長】
・高い防塵・防水性能と経済性を兼ね備えた汎用タイプです。
・貫通した露出金属部のない二重絶縁構造です。
・取付穴はパッキンよりも外側にあり、ボデーを加工せずに取付けが可能できます。
【用途】
・制御ボックス、端子ボックス、リレーボックス、中継ボックスなどに適しています。
・屋内用コントロールボックス（小型FA用）に
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

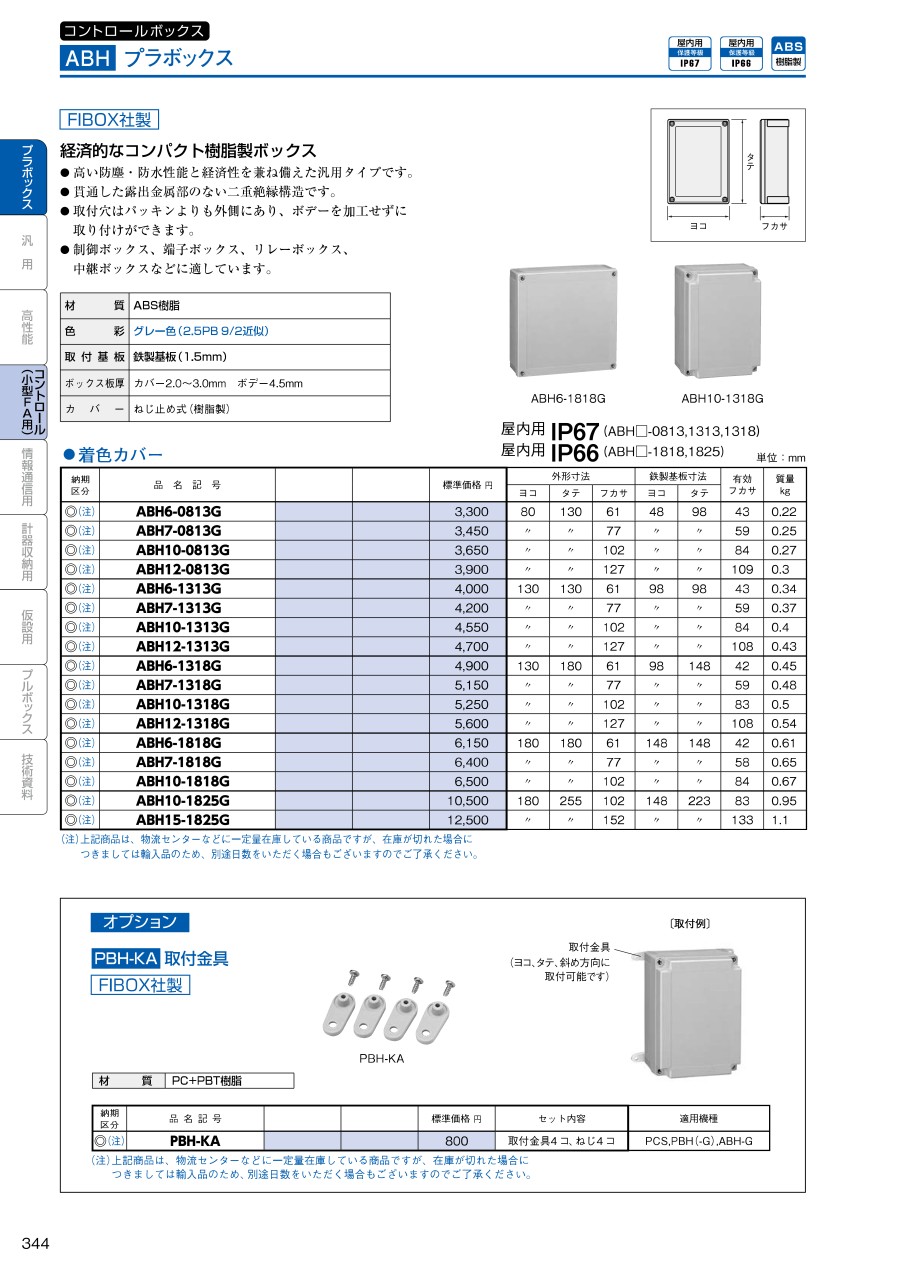

カタログ
