D1000シリーズ
未確定：候補が87型番あります。
商品情報
製品仕様

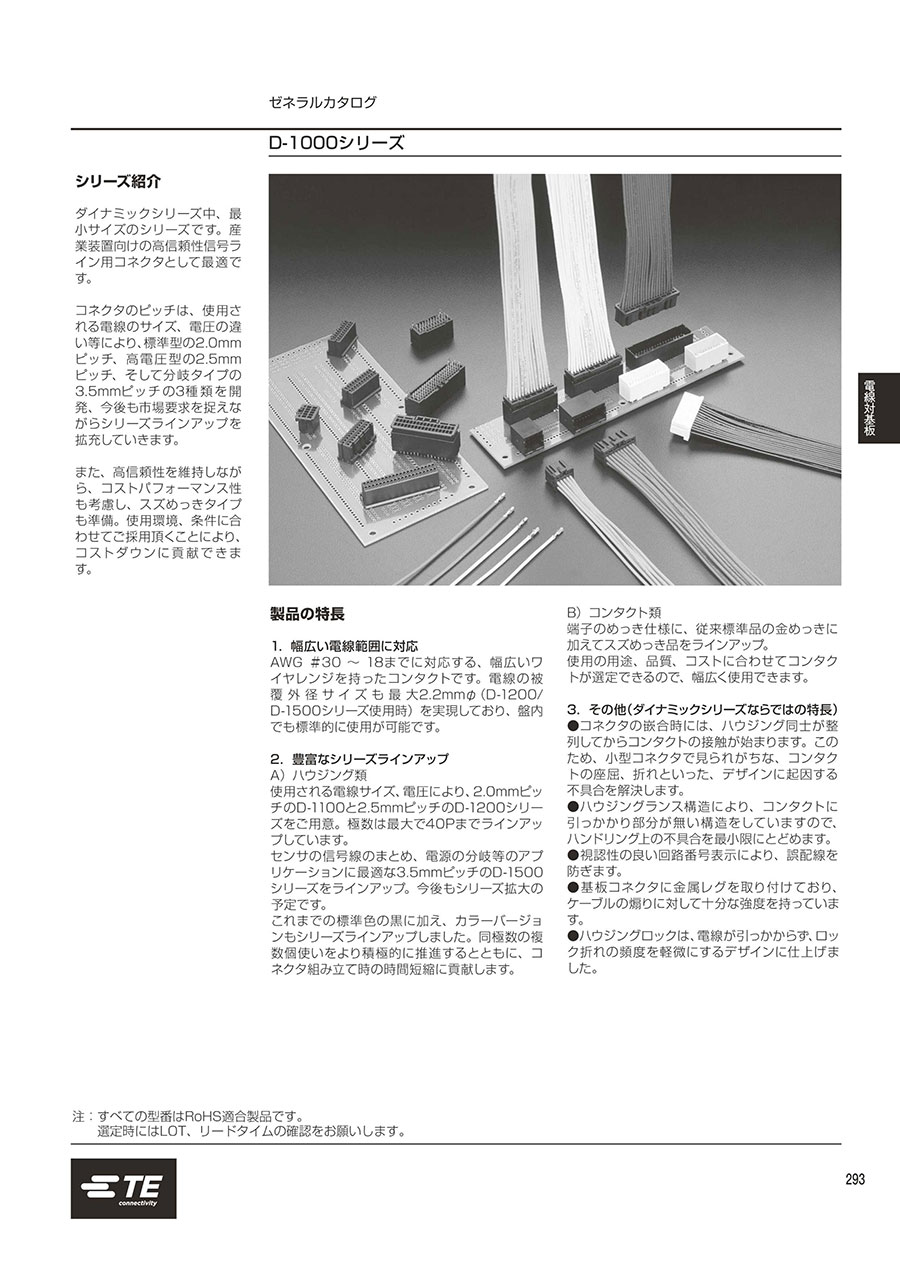

- ダイナミックシリーズ中､最小シリーズD-1000シリーズ。
- 幅の広い電線範囲に対応:AWG#30～#18までに対応する、幅広いワイヤーレンジを持ったコンタクト。電線の被覆外径サイズもφ2.2（外径2.2mm）（D-1200/D-1500シリーズ使用時）を実現しており、盤内でも標準的に使用が可能。
- ダイス交換可能な圧着工具:標準ツールはダイス交換可能なツール。ハンドルは一つ、レンジ毎にダイスを購入いただくシステムにより、リードタイムの圧縮、導入コストを最小限にすることも可能。
- 豊富なシリーズラインアップ:使用される電線サイズ、電圧により、2.0mmピッチのD-1100と2.5mmピッチのD-1200シリーズを用意。極数は最大で40Pまで用意。
- センサの信号線のまとめ、電源の分岐等のアプリケーションに最適な3.5mmピッチのD-1500シリーズをラインアップ。
- これまでの標準色の黒に加え、カラーバージョンもシリーズラインアップ。
- 同極数の複数個使いをより積極的に推進するとともに、コネクタ組み立て時の時間短縮に貢献。
- 端子のめっき仕様に、従来標準品の金めっきに加えてよりお求め易いスズめっき品をラインアップ。
- 使用の用途、品質、コストに合わせてコンタクトが選定できるので、幅広く使用可能。
製品イメージ
- コネクタ タイプ:電線対基板, 電線対電線
- コネクタのスタイル:リセプタクル
- 防水性:いいえ
- コネクタおよびコンタクトの嵌合先:プリント基板, ワイヤ＆ケーブル
- コネクタのタイプ:ハウジング
- シリーズ番号:1000
- グロー ワイヤ定格:標準部品 - 非グロー ワイヤ
- 製品タイプ:コネクタ
構成の特徴
- 極数:3
- 列数:1
- 装着済み:いいえ
- 部分装着:いいえ
電気的特性
- 動作電圧: 250VDC、250VAC
ボディの特徴
- シール可能:いいえ
端子の特徴
- 端子のタイプ:ソケット
- 多重端子のタイプ:なし
- 端子レイアウト:インライン
- シャント/短絡バー:なし
機械的アタッチメント
- パネルマウント リテンション:なし
ハウジングの特徴
- Centerline（Pitch）:3.3 mm [ 0.129 in ]
- ハウジングの材質:ポリエステル GF
- ハウジングの色:黒
寸法
- 幅:3.3mm[ 0.129 in ]
- 高さ:11.3mm[ 0.444 in ]
- 長さ:16.35mm[ 0.643 in ]
使用条件
- 使用温度範囲:-55 ～ +105 °C [ -67 ～ +221 °F ]
動作/用途
- ハロゲンフリー:はい
- 用途:プラグ ハウジングおよびヘッダ
業界スタンダード
- VDE:試験済み いいえ
- UL:ファイル番号 E28476
- CSA:ファイル番号 LR7189
- UL:難燃性グレード UL 94V-0
- CSA:定格 認定済み
- UL:定格 認可済み
- 認証/規格:CSA、 UL
- CSA 認定:はい
D-1000シリーズ 性能仕様 規格
製品仕様
極数/電線サイズ/定格電流
D-1100～1500シリーズ
D-1900シリーズ
製品規格・取扱い説明書
材質及び仕上げ
安全規格
- ※ 取扱説明書類は採用時には必ず取り寄せること。
- ※ インターネットの電子カタログからも入手可能。
- 下記の安全規格は、型番毎に承認されている。承認の有無は型番毎に要問い合わせ。
- 性能仕様と異なる場合があるので、注意すること。いずれも詳しくは要問い合わせ。
- ※ 型番によっては申請中のものもあるので、詳細は要問い合わせ。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
73円 ( 80円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
142円 ( 156円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
149円 ( 164円 ) | 在庫品1日目当日出荷可能 |
117円 ( 129円 ) | 在庫品1日目当日出荷可能 |
156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
124円 ( 136円 ) | 在庫品1日目当日出荷可能 |
97円 ( 107円 ) | 在庫品1日目当日出荷可能 |
562円 ( 618円 ) | 在庫品1日目当日出荷可能 |
402円 ( 442円 ) | 在庫品1日目当日出荷可能 |
534円 ( 587円 ) | 在庫品1日目当日出荷可能 |
563円 ( 619円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
565円 ( 622円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
425円 ( 468円 ) | 在庫品1日目当日出荷可能 |
198円 ( 218円 ) | 在庫品1日目当日出荷可能 |
372円 ( 409円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
187円 ( 206円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
219円 ( 241円 ) | 在庫品1日目当日出荷可能 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
546円 ( 601円 ) | 在庫品1日目当日出荷可能 |
163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
87円 ( 96円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
1,841円 ( 2,025円 ) | 在庫品1日目当日出荷可能 |
1,967円 ( 2,164円 ) | 在庫品1日目当日出荷可能 |
419円 ( 461円 ) | 5日目 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
121円 ( 133円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 在庫品1日目当日出荷可能 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
251円 ( 276円 ) | 在庫品1日目当日出荷可能 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
157円 ( 173円 ) | 在庫品1日目当日出荷可能 |
58円 ( 64円 ) | 在庫品1日目当日出荷可能 |
88円 ( 97円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
109円 ( 120円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
機器の小型化を実現したダイナミックシリーズ最小のコネクタ。
【特徴】
・幅の広い電線範囲に対応。豊富なシリーズラインアップ。
・ハウジングランス構造により、コンタクトに引っかかり部分が無い構造。
・視認性の良い回路番号表示により、誤配線を防ぐコネクタ。
【用途】
・産業装置向けの高信頼性信号ライン用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品担当おすすめ
D1000シリーズのレビュー
ハーネス製作
4
4.02023/06/06
商社でかなりLTがかかるものでしたがこちらに有ったので助かりました。
0人が参考にしています。
ケーブル製作
5
5.02023/03/23
商社だと実働10日ほどかかるということで、割高ですが購入しました。即日発送なので納期に間に合い、助かりました。
0人が参考にしています。
分析機器
4
4.02022/09/01
通常ルートでは在庫が無く入手困難でしたが、ミスミ在庫にて対応が出来て助かりました。
0人が参考にしています。
装置の配線
3
3.02022/02/22
装置の配線として使用。
信号不良もなく長く使えているので、信頼のできる部品と思います。
0人が参考にしています。
自社製ファン用のコネクタ
5
5.02021/04/22
少ない個数でも手軽に入手出来て助かります。取り扱い商品数が多く、いつも助かります。
