塗装色	ライトべ一ジュ塗装（5Y7/1）（日塗工J25-70B）
材質	ステンレス（SUS304）
取付基板	SO-SAタイプ（鉄製基板1.6mm）　クリーム塗装（2.5Y8/2）
取付基板	SO-Aタイプ（木製基板15mm）
キャビネット板厚	扉1.0mm　ボデー1.0mm
ハンドル	小型平面ハンドル（キーNo.N200：1 コ）※
扉形式	片扉

この商品の特徴

保護等級屋外用 IP44

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

レーザー穴加工対象品

レーザー加工機を使用して、追加工を行う。高出力のレーザー光により金属を溶断して、穴加工を実施。

ホルムアルデヒド F☆☆☆☆

建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限された。JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを表示。

鍵番号違い対応

組み替え対応により、鍵番号の変更が可能。

ステンレス製

分解図

屋根/ボデー/アースねじ（M6）/ナットホルダー/溶接ボルト（M5×10）/扉/蝶番/パッキン/小型平面ハンドル/木製基板（SO-A）/鉄製基板（SO-SA）

外形図

この商品の寸法図

規格表

木製基板付フカサ : 120mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
SO12-1525A	150	250	120	270	100	200	91	2.0
SO12-23A	200	300	120	320	150	250	91	2.7
SO12-2525A	250	250	120	270	200	200	91	2.9
SO12-325A	300	250	120	270	250	200	91	3.4
SO12-33A	300	300	120	320	250	250	91	3.8
SO12-34A	300	400	120	420	250	350	91	4.7
SO12-43A	400	300	120	320	350	250	91	4.8
SO12-44A	400	400	120	420	350	350	91	6.0
SO12-45A	400	500	120	520	350	450	91	7.1
SO12-54A	500	400	120	420	450	350	91	7.2

鉄製基板付フカサ : 120mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
SO12-1525SA	150	250	120	270	100	200	104	2.1
SO12-23SA	200	300	120	320	150	250	104	2.8
SO12-2525SA	250	250	120	270	200	200	104	3.1
SO12-325SA	300	250	120	270	250	200	104	3.7
SO12-33SA	300	300	120	320	250	250	104	4.0
SO12-34SA	300	400	120	420	250	350	104	5.0
SO12-43SA	400	300	120	320	350	250	104	5.1
SO12-44SA	400	400	120	420	350	350	104	6.5
SO12-45SA	400	500	120	520	350	450	104	7.7
SO12-54SA	500	400	120	420	450	350	104	7.8

木製基板付フカサ : 160mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
SO16-23A	200	300	160	320	150	250	131	3.1
SO16-24A	200	400	160	420	150	350	131	3.8
SO16-33A	300	300	160	320	250	250	131	4.2
SO16-34A	300	400	160	420	250	350	131	5.2
SO16-35A	300	500	160	520	250	450	131	6.2
SO16-43A	400	300	160	320	350	250	131	5.3
SO16-44A	400	400	160	420	350	350	131	6.5
SO16-45A	400	500	160	520	350	450	131	7.7
SO16-54A	500	400	160	420	450	350	131	7.8
SO16-55A	500	500	160	520	450	450	131	9.3
SO16-56A	500	600	160	620	450	550	131	10.8
SO16-65A	600	500	160	520	550	450	131	10.9

鉄製基板付フカサ : 160mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
SO16-23SA	200	300	160	320	150	250	144	3.2
SO16-24SA	200	400	160	420	150	350	144	4.0
SO16-33SA	300	300	160	320	250	250	144	4.4
SO16-34SA	300	400	160	420	250	350	144	5.5
SO16-35SA	300	500	160	520	250	450	144	6.7
SO16-43SA	400	300	160	320	350	250	144	5.6
SO16-44SA	400	400	160	420	350	350	144	7.0
SO16-45SA	400	500	160	520	350	450	144	8.3
SO16-54SA	500	400	160	420	450	350	144	8.4
SO16-55SA	500	500	160	520	450	450	144	10.3
SO16-56SA	500	600	160	620	450	550	144	12.1
SO16-65SA	600	500	160	520	550	450	144	12.2

木製基板付フカサ : 200mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
SO20-34A	300	400	200	420	250	350	171	5.6
SO20-43A	400	300	200	320	350	250	171	5.7
SO20-44A	400	400	200	420	350	350	171	7.0
SO20-45A	400	500	200	520	350	450	171	8.3
SO20-54A	500	400	200	420	450	350	171	8.4
SO20-55A	500	500	200	520	450	450	171	10.0
SO20-56A	500	600	200	620	450	550	171	11.5
SO20-65A	600	500	200	520	550	450	171	11.6

鉄製基板付フカサ : 200mm

品名記号	寸法 mm			外形寸法 mm	基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm	製品質量 kg
SO20-34SA	300	400	200	420	250	350	184	5.9
SO20-43SA	400	300	200	320	350	250	184	6.0
SO20-44SA	400	400	200	420	350	350	184	7.5
SO20-45SA	400	500	200	520	350	450	184	8.9
SO20-54SA	500	400	200	420	450	350	184	9.0
SO20-55SA	500	500	200	520	450	450	184	11.0
SO20-56SA	500	600	200	620	450	550	184	13.6
SO20-65SA	600	500	200	520	550	450	184	13.7

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

穴加工対応

基板・中板

板厚（中板）

(mm)

RoHS?

最小発注数量

200	320	120	Web設計対応	木製	15	-	1個
200	320	120	Web設計対応	鉄製	1.6	10	1個
300	320	120	Web設計対応	木製	15	10	1個
300	320	120	Web設計対応	鉄製	1.6	10	1個
300	420	120	Web設計対応	木製	15	10	1個
300	420	120	Web設計対応	鉄製	1.6	10	1個
400	320	120	Web設計対応	木製	15	10	1個
400	320	120	Web設計対応	鉄製	1.6	10	1個
400	420	120	Web設計対応	木製	15	10	1個
400	420	120	Web設計対応	鉄製	1.6	10	1個
400	520	120	Web設計対応	木製	15	10	1個
400	520	120	Web設計対応	鉄製	1.6	10	1個
500	420	120	Web設計対応	木製	15	10	1個
500	420	120	Web設計対応	鉄製	1.6	10	1個
150	270	120	Web設計対応	木製	15	10	1個
150	270	120	Web設計対応	鉄製	1.6	10	1個
250	270	120	Web設計対応	木製	15	10	1個
250	270	120	Web設計対応	鉄製	1.6	10	1個
300	270	120	Web設計対応	木製	15	10	1個
300	270	120	Web設計対応	鉄製	1.6	10	1個
200	320	160	Web設計対応	木製	15	10	1個
200	320	160	Web設計対応	鉄製	1.6	10	1個
200	420	160	Web設計対応	木製	15	10	1個
200	420	160	Web設計対応	鉄製	1.6	10	1個
300	320	160	Web設計対応	木製	15	10	1個
300	320	160	Web設計対応	鉄製	1.6	10	1個
300	420	160	Web設計対応	木製	15	10	1個
300	420	160	Web設計対応	鉄製	1.6	10	1個
300	520	160	Web設計対応	木製	15	10	1個
300	520	160	Web設計対応	鉄製	1.6	10	1個
400	320	160	Web設計対応	木製	15	10	1個
400	320	160	Web設計対応	鉄製	1.6	10	1個
400	420	160	Web設計対応	木製	15	10	1個
400	420	160	Web設計対応	鉄製	1.6	10	1個
400	520	160	Web設計対応	木製	15	10	1個
400	520	160	Web設計対応	鉄製	1.6	10	1個
500	420	160	Web設計対応	木製	15	10	1個
500	420	160	Web設計対応	鉄製	1.6	10	1個
500	520	160	Web設計対応	木製	15	10	1個
500	520	160	Web設計対応	鉄製	1.6	10	1個
500	620	160	Web設計対応	木製	15	10	1個
500	620	160	Web設計対応	鉄製	1.6	10	1個
600	520	160	Web設計対応	木製	15	10	1個
600	520	160	Web設計対応	鉄製	1.6	10	1個
300	420	200	Web設計対応	木製	15	10	1個
300	420	200	Web設計対応	鉄製	1.6	10	1個
400	320	200	Web設計対応	木製	15	10	1個
400	320	200	Web設計対応	鉄製	1.6	10	1個
400	420	200	Web設計対応	木製	15	10	1個
400	420	200	Web設計対応	鉄製	1.6	10	1個
400	520	200	Web設計対応	木製	15	10	1個
400	520	200	Web設計対応	鉄製	1.6	10	1個
500	420	200	Web設計対応	木製	15	10	1個
500	420	200	Web設計対応	鉄製	1.6	10	1個
500	520	200	Web設計対応	木製	15	10	1個
500	520	200	Web設計対応	鉄製	1.6	10	1個
500	620	200	Web設計対応	木製	15	10	1個
500	620	200	Web設計対応	鉄製	1.6	10	1個
600	520	200	Web設計対応	木製	15	10	1個
600	520	200	Web設計対応	鉄製	1.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,370円 ( 16,907円 )	3日目
15,370円 ( 16,907円 )	3日目
19,840円 ( 21,824円 )	3日目
19,840円 ( 21,824円 )	3日目
23,140円 ( 25,454円 )	3日目
23,140円 ( 25,454円 )	3日目
23,140円 ( 25,454円 )	3日目
23,140円 ( 25,454円 )	3日目
26,340円 ( 28,974円 )	3日目
26,340円 ( 28,974円 )	3日目
28,610円 ( 31,471円 )	3日目
28,610円 ( 31,471円 )	3日目
28,610円 ( 31,471円 )	3日目
28,610円 ( 31,471円 )	3日目
10,770円 ( 11,847円 )	在庫品1日目当日出荷可能
10,770円 ( 11,847円 )	3日目
16,510円 ( 18,161円 )	3日目
16,510円 ( 18,161円 )	3日目
18,660円 ( 20,526円 )	3日目
18,660円 ( 20,526円 )	3日目
19,770円 ( 21,747円 )	3日目
18,720円 ( 20,592円 )	3日目
20,850円 ( 22,935円 )	3日目
20,850円 ( 22,935円 )	3日目
20,850円 ( 22,935円 )	3日目
20,850円 ( 22,935円 )	3日目
24,130円 ( 26,543円 )	3日目
24,130円 ( 26,543円 )	3日目
25,340円 ( 27,874円 )	3日目
25,340円 ( 27,874円 )	3日目
24,130円 ( 26,543円 )	3日目
24,130円 ( 26,543円 )	3日目
27,470円 ( 30,217円 )	3日目
27,470円 ( 30,217円 )	3日目
34,100円 ( 37,510円 )	3日目
34,100円 ( 37,510円 )	3日目
34,100円 ( 37,510円 )	3日目
34,100円 ( 37,510円 )	3日目
34,130円 ( 37,543円 )	3日目
34,130円 ( 37,543円 )	3日目
39,590円 ( 43,549円 )	3日目
39,590円 ( 43,549円 )	3日目
39,590円 ( 43,549円 )	2日目
39,590円 ( 43,549円 )	3日目
29,640円 ( 32,604円 )	3日目
29,640円 ( 32,604円 )	3日目
29,640円 ( 32,604円 )	3日目
29,640円 ( 32,604円 )	3日目
34,100円 ( 37,510円 )	3日目
34,100円 ( 37,510円 )	3日目
34,130円 ( 37,543円 )	3日目
33,030円 ( 36,333円 )	3日目
34,130円 ( 37,543円 )	3日目
33,030円 ( 36,333円 )	3日目
39,590円 ( 43,549円 )	3日目
39,590円 ( 43,549円 )	3日目
42,920円 ( 47,212円 )	3日目
42,920円 ( 47,212円 )	3日目
42,920円 ( 47,212円 )	3日目
42,920円 ( 47,212円 )	3日目

詳細情報

基本情報

基本情報

防塵・防水パッキン付のステンレス製屋外用小型制御ボックス。
【特長】
・材質にステンレス（SUS304）を使用。
・ハンドルはキーNo.N200に対応したハンドルを採用。
・内蝶番の採用により、いたずらを防止。
・モデルチェンジによりIP性能､セキュリティ性が向上し､高機能を実現。
【用途】
・屋外用に最適。

ご注意

【一部商品取扱終了情報】
2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

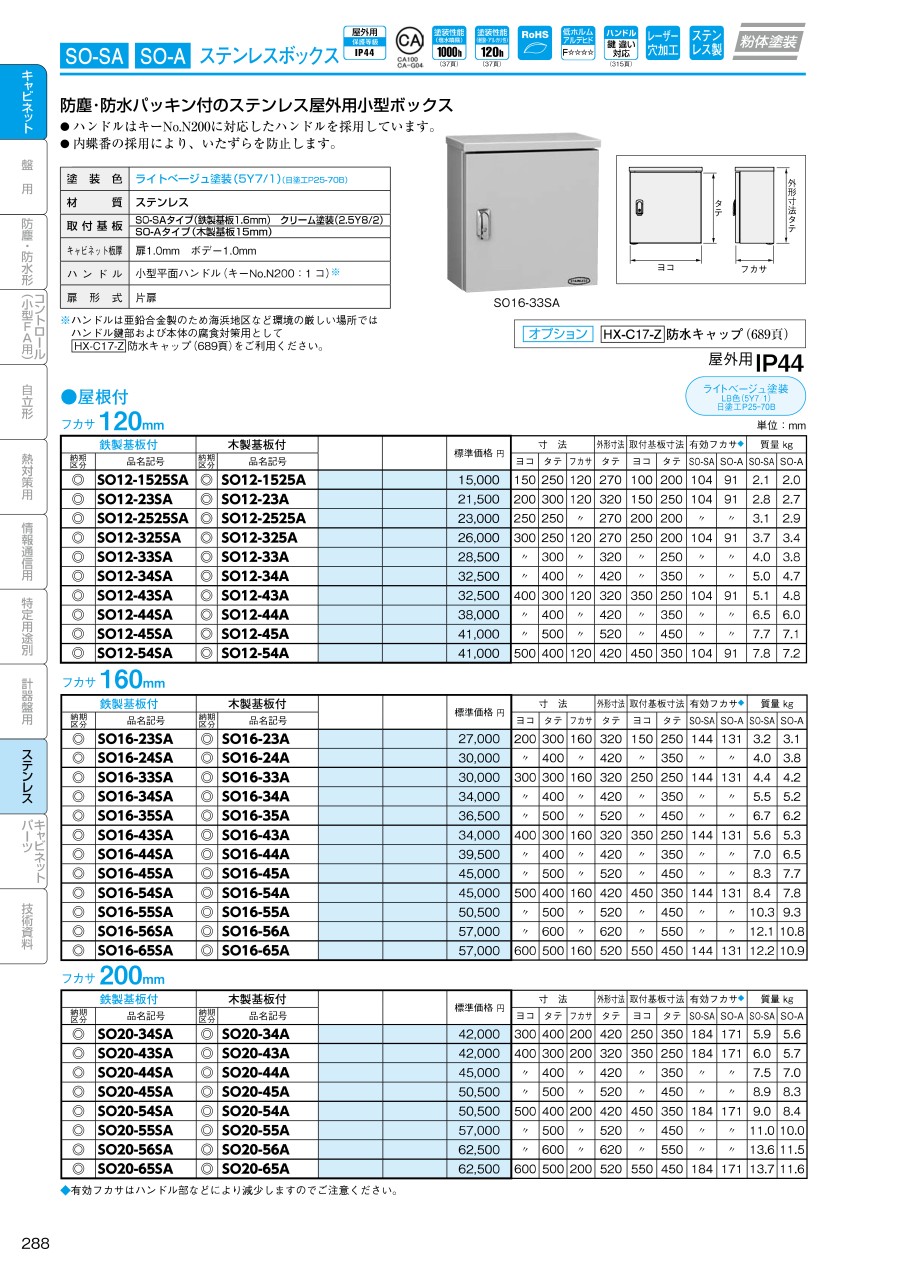

カタログ
